وصلة خرطوم الضغط العالي هي أداة مصممة لتوصيل الأنابيب المرنة بشكل موثوق ومحكم بصمامات الإغلاق أو ببعضها البعض. ومن وظائف هذه الوصلات الثانوية التحكم في تدفق السوائل.
تُعدّ وصلات التوصيل جزءًا أساسيًا من الأنظمة الهيدروليكية التي تتحرك فيها السوائل تحت ضغط. وتتوفر هذه الوصلات بأنواع عديدة، تختلف في المادة المصنوعة منها، والحجم، وطريقة منع التسرب، ودرجات الحرارة والضغط، ونوع السن اللولبي. ويُعدّ فهم هذه الاختلافات أمرًا بالغ الأهمية لاختيار الوصلة المناسبة لتطبيق هيدروليكي مُحدد.
تهدف هذه المقالة إلى تزويدكم بنظرة شاملة على وصلات الخراطيم الهيدروليكية. يضمن اختيار الوصلة المناسبة تشغيلًا هيدروليكيًا آمنًا وفعالًا تحت أحمال الضغط العالي.
تطبيقات وصلات التوصيل
تُستخدم أنواع مختلفة من الوصلات الخاصة بخراطيم الضغط العالي في الأنظمة الهيدروليكية للعديد من أنواع الآلات:
1. نقل البضائع: التوجيه الآلي، وأنظمة الفرامل، والمحركات الهيدروليكية.
2. معدات البناء: الحفارات، والرافعات، وغيرها من المعدات الخاصة.
3. معدات زراعية لتوصيل خراطيم الضغط بالجرارات والحصادات وما إلى ذلك.
4. معدات الغابات، معدات التعدين.
المعايير والمتطلبات الخاصة بوصلات خراطيم الضغط العالي
تُعدّ معايير وصلات التوصيل مجموعة من المتطلبات والمعايير الدولية والوطنية التي تُحدد خصائص وأبعاد وصلات خراطيم الضغط العالي، وأنواع الوصلات الملولبة، والمواد المستخدمة، وخصائص الأداء. وتضمن هذه القواعد التصميمية توافق مكونات النظام الهيدروليكي، والسلامة التشغيلية، ومتانة الوصلات تحت الضغط.
1. أنابيب بريطانية قياسية (BSP) ذات سن لولبي بالبوصة؛
2. مجلس الصناعة المشترك (JIC)، وهو شائع في أمريكا الشمالية؛
3. النوع المتري الروسي DK؛
4. DIN الألماني (Deutsches Institut für Normung) بخيط متري؛
5. جمعية مهندسي السيارات الأمريكية (SAE) ذات وصلة ملولبة بوصة، تستخدم في صناعة السيارات وفي إنتاج خطوط الأنابيب لمعدات البناء؛
6. مسمار البانجو.
بنك التنمية الآسيوي
تُنتج هذه الفئة مكونات من نوعين من التصاميم:
1. BSPP، مع خيوط متوازية تتطلب استخدام حلقة دائرية لضمان إحكام الغلق؛
2. BSPT، مع خيط مدبب، حيث يتم تحقيق الإحكام بسبب التوافق المحكم للخيوط.
تحدد معايير وصلات الأنابيب المرنة متطلبات المواد التي يجب تصنيعها منها. وتُعدّ سبائك المعادن غير الحديدية والفولاذ المقاوم للصدأ من أكثر المواد استخداماً.
إن معرفة المعايير وفهمها يساعد في اختيار الموصلات المناسبة لظروف التشغيل المحددة.
وصلات BSP
- الأنواع: مستقيم، كوع، حرف T، محول.
- سلسلة: قياسية وشديدة التحمل لمختلف الضغوط والظروف.
- الأقطار: من 1/8 بوصة إلى 4 بوصات.
جي آي سي

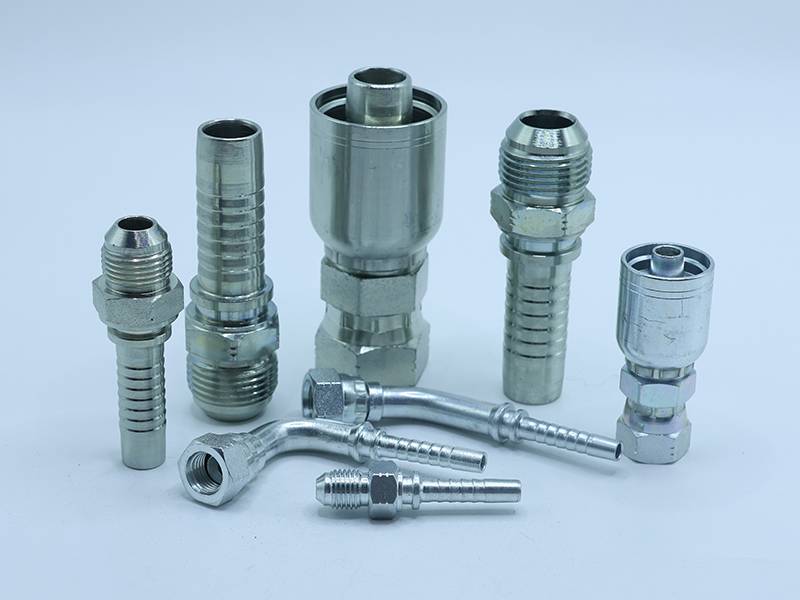

هذا النوع شائع في أمريكا الشمالية. تتميز أجزاؤه بزاوية مخروطية تبلغ 37 درجة، مما يضمن إحكامًا جيدًا. وهي تُستخدم على نطاق واسع في الأنظمة الهيدروليكية وأنظمة الوقود والأنظمة الهوائية.
تجهيزات JIC
- الأنواع: مستقيمة، بزاوية، على شكل حرف T، ومخفضة.
- سلسلة: مصممة لتحمل ضغوط تصل إلى 20 ميجا باسكال (200 بار).
- تتراوح الأقطار من 6 إلى 100 ملم.
DK
تتمثل الميزة الرئيسية للتصميم في مانع تسرب مخروطي بزاوية 24 درجة، مما يضمن إحكامًا تامًا وثباتًا قويًا تحت الضغط. يتوفر نظام التوصيل بنوعين: أحدهما بحلمة كروية وصامولة ربط، والآخر بحلمة ذات سن خارجي.
تركيبات DK
الأنواع: مستقيم، كوع، حرف T، مخفض.
السلسلة: خفيفة (L) للضغوط حتى 315 بار، ثقيلة (S) - حتى 630 بار.
الأقطار: من 4 إلى 42 ملم.
DKI
تتميز هذه الوصلات بخيوط داخلية مترية وسطح إحكام مخروطي بزاوية 24 درجة. وهي مصممة خصيصًا لخطوط الأنابيب والخراطيم ذات الضغط العالي. تشمل مزاياها الرئيسية الإحكام الممتاز والمتانة والتنوع.
DKOL/DKOS
تُعدّ وصلات DKOL/DKOS فئات فرعية من معيار DIN 2353، وتُستخدم لتوصيل الأنابيب في الأنظمة الهيدروليكية الثقيلة أو لتوصيل الخراطيم والأنابيب المتفرعة. تتميز وصلة DKOL بوصلة ملولبة مترية بقطر يتراوح بين M12*1.5 و M52*2، بالإضافة إلى حلقة مانعة للتسرب (حلقة مطاطية). وهي مُصممة للعمل تحت ضغوط متوسطة.
يُعدّ نظام DKOS نسخةً أثقل وزنًا، مزودًا أيضًا بحلقة مانعة للتسرب، ولكنه مصمم لتحمّل الأحمال القصوى. تبلغ زاوية المخروط في كلا الخيارين 24 درجة.
تركيبات DKOL
الأنواع: وصلات مستقيمة، وصلات على شكل حرف T، وصلات انتقالية.
سلسلة: مصممة لتحمل ضغوط تصل إلى 400 بار.
الأقطار: أحجام قياسية من 6 إلى 42 مم.
وصلة ألمانية من نوع DIN بخيط متري
تُعدّ وصلات DIN الألمانية ذات الخيوط المترية (مثل DIN 2353) من أكثر موصلات الهيدروليك استخدامًا، وتتميز بخيط ذكر ومقعد مخروطي بزاوية 24 درجة، وغالبًا ما تحتوي على حلقة قطع (حلقة تثبيت) أو حلقة دائرية (O-ring) لضمان إحكام الغلق ومنع التسرب. تُستخدم هذه الوصلات بكثرة في الآلات الصناعية والإنشائية والزراعية لأنظمة الطاقة الهيدروليكية، وتتميز بتوافقها العالي وقابليتها للتبديل. تتوفر هذه الوصلات في سلاسل مختلفة (خفيفة/ثقيلة) وأحجام متنوعة (مثل M12x1.5 وM22x1.5)، وهي مُوحدة وفقًا لمعيار ISO 8434-1.
البانجو
تتميز وصلات البانجو بوجود مسمار مجوف ذي رأس مستدير يُثبّت في خرطوم أو أنبوب عبر فتحة مجوفة. يسمح هذا المسمار المجوف بمرور السوائل أو الغازات، بينما يمنع مانع التسرب الحلقي التسرب.
يُستخدم هذا التصميم حيثما تكون هناك حاجة إلى دوران زاوي، ومفاصل مرنة ومدمجة.
تجهيزات البانجو
- الأنواع: حلمات، وصلات على شكل حرف T، وصلات سريعة الفك، صنابير.
- السلسلة: LC للاستخدام الخفيف، M للاستخدام الشاق، Cam-lock للتوصيلات السريعة.
- الأقطار: من 1/8 بوصة إلى 4 بوصات.
اختيار الوصلات الهيدروليكية المناسبة
الضغط – تحقق من أقصى ضغط مُصنّف مطلوب. تُصنّف المكونات المستخدمة مع الأدوات الهيدروليكية على أنها مكونات عالية الضغط، وعادةً ما يكون ضغطها المُصنّف إما 5000 أو 10000 رطل لكل بوصة مربعة (350 أو 700 بار). يجب على مُورّد التركيبات توضيح ذلك في كتالوجاته أو على موقعه الإلكتروني.
معدل التدفق – يحدد نوع وحجم الأداة معدل التدفق المطلوب. إذا كنت بحاجة إلى وصلة ذات معدل تدفق عالٍ، فضع في اعتبارك نوع Enerpac C (المخروطي) أو نوع F (المسطح). تسمح هذه الأنواع بتدفق يصل إلى أربعة أضعاف تدفق العديد من الوصلات القياسية.
الأحجام – تتوفر وصلات الهيدروليك بأحجام مختلفة. مع ذلك، إذا كنت تستخدم أدوات Enerpac الهيدروليكية، فمن المرجح أن تكون الوصلات والموصلات القياسية بقياس ¼ بوصة أو ¾ بوصة، بنوع خيوط NPTF أو SAE.
نوع السن اللولبي - تختلف هذه الأنواع باختلاف المناطق حول العالم، لذا تأكد من توافق وصلاتك وأدواتك وخراطيمك. إذا لم تكن متوافقة، فقد يتوفر محول أو مخفض لحل المشكلة. سيساعدك شراء أدواتك الهيدروليكية وموصلات الخراطيم من مصنّع واحد على تجنب مشاكل عدم التوافق.
المادة – تؤثر مادة الوصلة على قدرتها على تحمل الضغط وقدرتها على تحمل بيئات العمل القاسية والمسببة للتآكل. كما يجب مراعاة أنه من غير المستحسن خلط بعض أنواع المعادن بسبب احتمالية حدوث تآكل جلفاني.
نوع وصلة الموصل - اختر بين النوع الشائع ذي الغلاف الملولب للربط اليدوي، وأنواع "الدفع للتركيب" ذات الوجه المسطح التي توفر الوقت وتقلل من فقدان الزيت وانسكابه.
