ما هو الخرطوم المطاطي الهيدروليكي؟

ما هي الخراطيم المطاطية الهيدروليكية؟

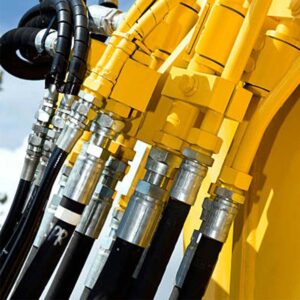

خرطوم مطاطي هيدروليكي يستخدم بشكل أساسي في الأنظمة الهيدروليكية للتحكم وتوفير الطاقة. وهي مصممة لنقل الزيت الهيدروليكي في المقام الأول (السوائل الهيدروليكية المتوافقة مع المواصفة القياسية ISO 6743-4، باستثناء السوائل المقاومة للحريق HFD R و HFD S و HFD T). درجة حرارة التشغيل القصوى للسوائل ذات الأساس المائي هي 70 درجة مئوية. بالنسبة للزيوت الهيدروليكية العامة، يمكن أن تصل درجة حرارة التشغيل القصوى إلى 100 درجة مئوية. وتستخدم على نطاق واسع في الآلات مثل الجرافات والرافعات لتحريك المكونات وتشغيل المعدات.

أنواع الخراطيم المطاطية الهيدروليكية

الخراطيم الهيدروليكية مصممة للبيئات القاسية. هذه الخراطيم لها هيكل متعدد الطبقات. عادةً ما تكون الطبقة الداخلية مصنوعة من المطاط الحراري أو المطاط الصناعي، مع طبقة خارجية معززة بأسلاك أو ألياف معدنية. الطبقة الخارجية مصنوعة أيضاً من المطاط، ولكن تركيبتها تقاوم التآكل والضرر البيئي من الزيوت والمواد الكيميائية وغيرها.

تسمح هذه البنية متعددة الطبقات للخراطيم الهيدروليكية بتحمل الضغط العالي والبيئات القاسية. وهي ضرورية في الأنظمة الهيدروليكية للآلات الثقيلة، مثل تلك الموجودة في معدات البناء والطائرات والسيارات. إن قدرتها على العمل تحت ضغط عالٍ يجعلها عنصراً لا غنى عنه في الأنظمة التي تتطلب توصيل دقيق وفعال للسائل الهيدروليكي.

يتم تصنيف خراطيم المطاط الهيدروليكية النموذجية إلى ثلاثة أنواع هيكلية مختلفة:

خراطيم هيدروليكية مطاطية مضفرة بنسيج قماشي (طبقة واحدة أو طبقتين)

خرطوم هيدروليكي مجدول من النسيج بشكل رئيسي في حالة الضغط المنخفض. يتكون من ثلاثة أجزاء: الأنبوب، والتعزيز والغطاء. الأنبوب عبارة عن مطاط صناعي أسود عالي الجودة. وبالتالي فهو مقاوم للزيت والتآكل والتآكل. ولذلك، فإن الخرطوم يعمل على نطاق واسع لتوصيل السوائل الهيدروليكية البترولية والمائية. بينما يتكون التعزيز من طبقة أو طبقتين من جديلة النسيج. ثم يجعل الخرطوم أكثر مرونة وخفة في الوزن. الغطاء مصنوع من مطاط صناعي عالي الجودة، وهو مقاوم للتآكل والتآكل والطقس والأوزون والقطع والشيخوخة وأشعة الشمس. ونتيجة لذلك يكون للخرطوم عمر خدمة أطول.

أنبوب: مطاط صناعي مقاوم للزيت.
تعزيز: ضفيرة واحدة أو اثنتين من الألياف المناسبة.
غطاء: مطاط صناعي مقاوم للزيوت والعوامل الجوية.

خراطيم هيدروليكية مطاطية مضغوطة بأسلاك فولاذية (طبقة واحدة أو طبقتين أو ثلاث)

خرطوم هيدروليكي مطاطي مضفر بسلك فولاذي مناسب للخطوط الهيدروليكية متوسطة الضغط. يحتوي على أسلاك فولاذية مضفرة عالية الشد. ويتكون من ثلاثة أجزاء: الأنبوب والتعزيز والغطاء. الأنبوب مصنوع من المطاط الصناعي المقاوم للزيت. في حين أن التعزيز هو طبقة أو طبقتين من الأسلاك الفولاذية المضفرة عالية الشد. وبالتالي يمكن للخرطوم الهيدروليكي المطاطي أن يتحمل ضغطًا أعلى. بينما الغطاء مصنوع من مطاط صناعي عالي الجودة. ثم يساعد على منع التآكل والتآكل والطقس والأوزون والشيخوخة وأشعة الشمس والقطع. لذلك، يتمتع الخرطوم الهيدروليكي r1 بعمر خدمة أطول.

أنبوب: مركبات مطاطية صناعية عالية الجودة.
تعزيز: سلك فولاذي عالي الشد، مضفر واحد أو اثنين.
غطاء: مطاط صناعي مقاوم للتآكل والعوامل الجوية.

خراطيم الأسلاك الفولاذية المطاطية الهيدروليكية اللولبية (أربع أو ست طبقات)

خرطوم هيدروليكي حلزوني من الأسلاك الفولاذية مناسب للدعم الهيدروليكي للمناجم والمعدات ذات الصلة. ويتكون من ثلاثة أجزاء: الأنبوب والتعزيز والغطاء. الأنبوب مصنوع من المطاط الصناعي الأسود المقاوم للزيت، مما يجعل الخرطوم مقاومًا للتآكل والتآكل. التعزيز مصنوع من أربع طبقات من الأسلاك الفولاذية الحلزونية عالية الشد والقوة العالية المصممة خصيصًا للخرطوم المطاطي، مما يجعل الخرطوم مقاومًا تمامًا للضغط العالي. الغطاء مصنوع من مطاط صناعي أسود عالي الجودة، مما يجعل الخرطوم مقاومًا للتآكل والتآكل والقطع والطقس والأوزون والزيت والشيخوخة. والأهم من ذلك أن المظهر هو مطاط سطح القماش. لذلك، يتمتع الخرطوم بعمر خدمة أطول.

أنبوب: مطاط صناعي أسود اللون ومقاوم للزيوت.
تعزيز: طبقات متعددة من أسلاك فولاذية عالية الشد ملفوفة حلزونياً
غطاء: مطاط صناعي مقاوم للتآكل والعوامل الجوية.

يتم تصنيع الخراطيم المطاطية الهيدروليكية بأحجام إمبراطورية بأقطار داخلية موحدة. تشمل معايير الخراطيم الأكثر شيوعًا EN الأوروبية، ISO الدولية، وSAE الأمريكية.

الرموز القياسية والمواصفات الرئيسية، مثل القطر وضغط العمل وتاريخ الإنتاجيتم وضع علامة على الخرطوم. بالإضافة إلى ذلك، قد يحمل الخرطوم اسمًا محددًا يوفره المصنع أو العميل.

مميزات خرطوم المطاط الهيدروليكي

مرن

الخراطيم المطاطية الهيدروليكية لها حد أدنى صغير لنصف قطر الانحناء. يحتوي هذا النوع من الخراطيم الهيدروليكية المطاطية المصنوعة من المطاط السينوبولسي على نصف قطر انحناء صغير يبلغ 33 مم (خرطوم هيدروليكي مطاطي غير معدني مقوى بالألياف).

ضغط مرتفع

تتحمل خراطيم الهيدروليك المطاطية عادةً ضغوطًا تتراوح بين 3000 و10000 رطل لكل بوصة مربعة، أو حتى أعلى. وتُعزى هذه القدرة العالية على تحمل الضغط إلى طبقة التقوية. تتكون طبقة التقوية عادةً من سلك فولاذي أو جديلة من السلك الفولاذي، مما يسمح للخرطوم بتحمل ضغوط عالية للغاية مع الحفاظ على مرونة كافية للتكيف مع بيئات العمل المختلفة ومتطلبات التشغيل المتنوعة. تُصنّع شركة سينوبلس خراطيم هيدروليك مطاطية تتجاوز أقصى ضغط تشغيل مُحدد في المعايير. على سبيل المثال، يمكن لخرطوم SAE 100R2AT أن يصل إلى ضغط أقصى يبلغ 6500 رطل لكل بوصة مربعة. ويتوافق ضغط الانفجار مع معايير ISO 1402.

درجة حرارة عالية

بشكل عام، تتحمل خراطيم الهيدروليك المطاطية درجات حرارة تتراوح بين -40 درجة مئوية و100 درجة مئوية. عند تجاوز درجة الحرارة الموصى بها، يبدأ المطاط بفقدان مرونته ويتصلب، مما يؤدي إلى تسرب عند أطراف الخرطوم بالقرب من الوصلات. في هذه الحالة، يُنصح باستخدام خراطيم ذات نطاق تشغيل حراري أعلى. يتراوح هذا النطاق من -40 درجة مئوية إلى +100 درجة مئوية (مع ذروات تصل إلى 125 درجة مئوية) للخراطيم ذات الجدائل النسيجية (من النوعين 2TE و3TE)، والخراطيم ذات الجدائل السلكية الفولاذية المدمجة (من الأنواع 1SC و2SC و1SN و2SN)، ولمجموعة معينة من الخراطيم ذات الجدائل الحلزونية (من النوعين 4SP و4SH). أما بالنسبة لخراطيم الهيدروليك الحلزونية ذات ضغط التشغيل الثابت بغض النظر عن القطر (من الأنواع R12 وR13 وR15)، فيتراوح النطاق من -40 درجة مئوية إلى +121 درجة مئوية (مع ذروات تصل إلى 125 درجة مئوية).

مقاومة التآكل

يتم اختبار مقاومة التآكل للخراطيم الهيدروليكية المطاطية وفقًا للمعيار EN ISO 6945. يحدد هذا المعيار فقدان الوزن لعينة الخرطوم بعد عدد محدد من الدورات وقوة مطبقة رأسيًا.

بعد 2000 دورة اختبار تحت قوة رأسية مقدارها 25 ± 0.5 نيوتن، يبلغ متوسط فقدان الوزن لخراطيم النوع 1SN و2SN 0.5 غرام. أما خراطيم سينوبلس الهيدروليكية المطاطية فهي أكثر مقاومة للتآكل، حيث يبلغ متوسط فقدان الوزن فيها 0.1 غرام أو أقل.

مقاومة الأوزون

يمنع اختبار خراطيم المطاط الهيدروليكية بالأوزون تلف المواد المطاطية والبلاستيكية، مما قد يؤدي إلى تلفها وتشققها وتعطلها. تضمن مقاومة الأوزون العالية عمرًا أطول للخراطيم. لم تُظهر خراطيم سينوبلس الهيدروليكية المطاطية أي علامات تلف أو تشقق بعد 500 ساعة من اختبار الأوزون.

ضغط نبضي عالٍ، مقاوم للإجهاد

يوفر Sinopulse بيانات اختبار الضغط النبضي (يُعرَّف تحمل الضغط النبضي بأنه عدد دورات الضغط النبضي التي يجب أن يتحملها الخرطوم الهيدروليكي عند اختباره وفقًا للإجراءات المحددة في المواصفة القياسية ISO 6803). يحدد معيار EN853 الخاص بنا EN853 أن الخراطيم من النوع 2SN يجب أن تتحمل 200,000 دورة نبضية على الأقل عند 133% من ضغط التشغيل الأقصى. وتحدد المواصفة القياسية EN857 أن الخراطيم من النوع 4SH يجب أن تتحمل 400,000 دورة نبضية على الأقل عند 133% من ضغط التشغيل الأقصى.

عمر خدمة طويل

يتأثر العمر التشغيلي للخراطيم المطاطية الهيدروليكية بالعديد من العوامل الداخلية والخارجية. وبافتراض أن خرطوم معين قد تم اختياره بشكل صحيح بناءً على معايير التشغيل (الضغط ودرجة الحرارة والوسط وما إلى ذلك)، فإن السؤال التالي هو كم سيكون العمر التشغيلي لهذا الخرطوم.

خرطوم مطاطي هيدروليكي هيدروليكي عالي الضغط من سينوبولس

خرطوم مطاطي هيدروليكي عالي الضغط EN 856 4SH



أنبوب: مطاط صناعي أسود، مما يجعل الخرطوم مقاومًا للتآكل والصدأ والزيت.

تعزيز: أربع طبقات من الأسلاك الفولاذية الحلزونية عالية القوة والشد، مما يجعل الخرطوم مقاومًا للغاية للضغط العالي.

غطاء: مطاط صناعي أسود عالي الجودة، مما يجعل الخرطوم مقاومًا للتآكل والصدأ والطقس والأوزون والقطع والزيوت والتقادم.

درجة حرارة العمل: من -40 درجة مئوية إلى +100 درجة مئوية

المواصفات الفنية لخرطوم مطاطي هيدروليكي عالي الضغط EN 856 4SH

مقاس			القطر الداخلي	القطر الخارجي	ضغط العمل		الضغط المتفجر		شعاع الانحناء	وزن	طول
اندفاع	مم	بوصة	مم	مم	حاجِز	رطل لكل بوصة مربعة	حاجِز	رطل لكل بوصة مربعة	مم	كجم/م	م
4SH-12	19.1	3/4"	18.6-19.8	31.4-33.0	420	6090	1680	24360	280	1.600	20/40
4SH-16	25.4	1"	25.0-26.4	37.5-39.9	380	5510	1520	22040	340	2.200	20/40
4SH-20	31.8	1-1/4"	31.4-33.0	43.9-47.1	325	4713	1300	18850	460	2.750	20/40
4SH-24	38.1	1-1/2"	37.7-39.3	51.9-55.1	290	4205	1160	16820	560	3.750	20/40
4SH-32	50.8	2"	50.4-52.0	66.5-69.7	250	3625	1000	14500	700	4.950	20/40

خرطوم مطاطي هيدروليكي متوسط الضغط

خرطوم مطاطي هيدروليكي أحادي الطبقة من سلك فولاذي مضفر، وفقًا للمعيار EN 853 1SN

أنبوب: مركبات مطاطية صناعية عالية الجودة، مما يجعل الخرطوم مقاومًا للتآكل والصدأ.

تعزيز: طبقة واحدة من سلك فولاذي مضفر عالي الشد، مما يجعل الخرطوم مقاومًا للضغط العالي.

غطاء: مطاط صناعي مقاوم للتآكل والعوامل الجوية والأوزون والتقادم.

درجة حرارة العمل: من -40 درجة مئوية إلى +100 درجة مئوية (من -40 درجة فهرنهايت إلى +212 درجة فهرنهايت).

المواصفات الفنية لخرطوم مطاطي هيدروليكي متوسط الضغط EN 853 1SN

مقاس			القطر الداخلي	القطر الخارجي	ضغط العمل		الضغط المتفجر		شعاع الانحناء	وزن	طول
اندفاع	مم	بوصة	مم	مم	حاجِز	رطل لكل بوصة مربعة	حاجِز	رطل لكل بوصة مربعة	مم	كجم/م	م
1SN-03	4.8	3/16"	4.6-5.4	12.5 الحد الأقصى.	250	3625	1000	14500	90	0.240	50/100
1SN-04	6.4	1/4"	6.2-7.0	14. 1MAX .	225	3263	900	13050	100	0.255	50/100
1SN-05	7.9	5/16"	7.7-8.5	15.7 الحد الأقصى.	215	3118	860	12470	115	0.304	50/100
1SN-06	9.5	3/8"	9.3-10.1	18.1 الحد الأقصى.	180	2610	720	10440	130	0.390	50/100
1SN-08	12.7	1/2"	12.3-13.5	21.4 الحد الأقصى.	160	2320	640	9280	180	0.472	50/100
1SN-10	15.9	5/8"	15.5-16.7	24.5 الحد الأقصى.	130	1885	520	7540	200	0.581	50/100
1SN-12	19.1	3/4"	18.6-19.8	28.5 الحد الأقصى.	105	1523	420	6090	240	0.690	50/100
1SN-16	25.4	1"	25.0-26.4	36.6 الحد الأقصى.	87	1261	348	5044	300	0.830	50/100
1SN-20	31.8	1-1/4"	31.4-33.0	44.8 الحد الأقصى.	63	914	252	3654	420	1.325	20/40
1SN-24	38.1	1-1/2"	37.7-39.3	52.1 الحد الأقصى.	50	725	200	2900	500	1.500	20/40
1SN-32	50.8	2"	50.4-52.0	65.5 الحد الأقصى.	40	580	160	2320	630	1.875	20/40

خرطوم مطاطي هيدروليكي منخفض الضغط

خرطوم مطاطي هيدروليكي مرن مضفر من النسيج EN 854 2TE

أنبوب: مطاط صناعي مقاوم للزيت.

تعزيز: ألياف مناسبة ذات جديلتين.

غطاء: مطاط صناعي مقاوم للزيوت والعوامل الجوية.

درجة حرارة: من -40 درجة مئوية إلى +100 درجة مئوية (من -40 درجة فهرنهايت إلى +212 درجة فهرنهايت).

المواصفات الفنية لخرطوم مطاطي هيدروليكي مرن مضفر من النسيج EN 854 2TE

مقاس			القطر الداخلي	القطر الخارجي	ضغط العمل		الضغط المتفجر		شعاع الانحناء	وزن	طول
اندفاع	مم	بوصة	مم	مم	حاجِز	رطل لكل بوصة مربعة	حاجِز	رطل لكل بوصة مربعة	مم	كجم/م	م
2TE-3	4.8	3/16"	4.4-5.2	11.0-12.6	80	1160	320	4640	25	0.2	50/100
2TE-4	6.4	1/4"	5.9-6.9	12.6-14.2	75	1087.5	300	4350	40	0.16	50/100
2TE-5	8	5/16"	7.4-8.4	14.1-15.7	68	986	272	3944	50	0.18	50/100
2TE-6	9.5	3/8"	9.0-10.0	15.7-17.3	63	913.5	252	3654	60	0.19	50/100
2TE-8	12.7	1/2"	12.1-13.3	18.7-20.7	58	841	232	3364	70	0.26	50/100
2TE-10	16	5/8"	15.3-16.5	22.9-24.9	50	725	200	2900	90	0.35	50/100
2TE-12	19	3/4"	18.2-19.8	26.0-28.0	45	652.5	180	2610	110	0.4	50/100
2TE-16	25.4	1"	24.6-26.2	32.9-35.9	40	580	160	2320	150	0.6	50/100

خرطوم مطاطي هيدروليكي منخفض الضغط SAE 100R6

أنبوب: مطاط صناعي أسود عالي الجودة مقاوم للزيوت.

تعزيز: طبقة واحدة من النسيج المضفر، مما يجعل الخرطوم خفيف الوزن ومرنًا.

غطاء: مطاط صناعي عالي الجودة مقاوم للتآكل والصدأ والعوامل الجوية والأوزون.

درجة حرارة العمل: من -40 درجة مئوية إلى +100 درجة مئوية.

المواصفات الفنية لخرطوم مطاطي هيدروليكي منخفض الضغط SAE 100R6

مقاس			القطر الداخلي	القطر الخارجي	ضغط العمل		الضغط المتفجر		شعاع الانحناء	وزن	طول
اندفاع	مم	بوصة	مم	مم	حاجِز	رطل لكل بوصة مربعة	حاجِز	رطل لكل بوصة مربعة	مم	كجم/م	م
R6-03	4.8	3/16"	4.4-5.2	10.3-11.9	35	508	140	2030	50	0.100	50/100
R6-04	6.4	1/4"	5.9-6.9	11.9-13.5	28	406	112	1624	65	0.156	50/100
R6-05	7.9	5/16"	7.4-8.4	13.5-15.1	28	406	112	1624	75	0.178	50/100
R6-06	9.5	3/8"	9.0-10.1	15.1-16.7	28	406	112	1624	75	0.202	50/100
R6-08	12.7	1/2"	12.1-13.3	17.7-19.7	28	406	112	1624	100	0.280	50/100
R6-10	15.9	5/8"	15.3-16.5	22.2-23.8	24	348	96	1392	125	0.330	50/100
R6-12	19.1	3/4"	18.2-19.8	25.4-27.8	21	305	84	1218	150	0.460	50/100
R6-16	25.4	1"	24.6-26.2	32.2-34.6	12	174	48	696	155	0.590	50/100

خراطيم مطاطية هيدروليكية صغيرة الحجم

خرطوم مطاطي هيدروليكي صغير الحجم EN 857 2SC

الأنبوب: مصنوع من مطاط صناعي عالي الجودة، مما يجعل الخرطوم مقاومًا للتآكل والصدأ والزيوت.

التعزيز: طبقتان من أسلاك فولاذية مضفرة عالية الشد، مما يجعل الخرطوم يعمل بشكل جيد في بيئة الضغط العالي.

الغطاء: مصنوع من مطاط صناعي مقاوم للتآكل والصدأ والطقس والأوزون والتقادم وأشعة الشمس والقطع، مما يجعل الخرطوم يتمتع بعمر خدمة طويل.

درجة حرارة التشغيل: من -40 درجة مئوية إلى +100 درجة مئوية.

المواصفات الفنية لخرطوم مطاطي هيدروليكي صغير الحجم EN 857 2SC

مقاس			القطر الداخلي	القطر الخارجي	ضغط العمل		الضغط المتفجر		شعاع الانحناء	وزن	طول
اندفاع	مم	بوصة	مم	مم	حاجِز	رطل لكل بوصة مربعة	حاجِز	رطل لكل بوصة مربعة	مم	كجم/م	م
2SC-04	6.4	1/4"	6.2-7.0	14.2 الحد الأقصى.	400	5800	1600	23200	75	0.290	50/100
2SC-05	7.9	5/16"	7.7-8.5	16.0 الحد الأقصى.	350	5075	1400	20300	85	0.330	50/100
2SC-06	9.5	3/8"	9.3-10.1	18.3 الحد الأقصى.	330	4785	1320	19140	90	0.420	50/100
2SC-08	12.7	1/2"	12.3-13.5	21.5 الحد الأقصى.	275	3988	1100	15950	130	0.550	50/100
2SC-10	15.9	5/8"	15.5-16.7	24.7 الحد الأقصى.	250	3625	1000	14500	170	0.650	50/100
2SC-12	19.1	3/4"	18.6-19.8	28.6 الحد الأقصى.	215	3118	860	12470	200	0.790	50/100
2SC-16	25.4	1"	25.0-26.4	36.6 الحد الأقصى.	165	2393	660	9570	250	1.180	50/100

خرطوم مطاطي هيدروليكي مقاوم لدرجات الحرارة العالية

خرطوم مطاطي هيدروليكي عالي الحرارة SAE 100R5

الأنبوب: مطاط صناعي عالي القوة.

التعزيز: طبقة واحدة من شبكة الأسلاك الفولاذية عالية القوة.

الغلاف: غلاف من القماش المضفر، باللون الأسود أو الأزرق.

درجة الحرارة: من -40 درجة مئوية إلى +135 درجة مئوية للسوائل القائمة على البترول (155 درجة مئوية بشكل متقطع).

المواصفات الفنية لخرطوم مطاطي هيدروليكي عالي الحرارة SAE 100R5

مقاس			القطر الداخلي	القطر الخارجي	ضغط العمل		الضغط المتفجر		شعاع الانحناء	وزن	طول
اندفاع	مم	بوصة	مم	مم	حاجِز	رطل لكل بوصة مربعة	حاجِز	رطل لكل بوصة مربعة	مم	كجم/م	م
ر5ح-04	4.8	3/16"	4.8-5.5	12.7-13.7	210	3045	840	12180	75	0.130	50/100
ر5ح-05	6.4	1/4"	6.4-7.2	14.3-15.3	210	3045	840	12180	85	0.160	50/100
ر5ح-06	7.9	5/16"	7.9-8.7	16.7-17.6	157	2277	628	9106	100	0.200	50/100
ر5ح-08	10.3	13/32"	10.3-11.1	18.9-20.0	140	2030	560	8120	115	0.240	50/100
ر5ح-10	12.7	1/2"	12.7-13.7	22.8-24.0	122	1769	488	7076	140	0.350	50/100
ر5ح-14	15.9	5/8"	15.9-17.0	26.8-28.0	105	1523	420	6090	165	0.400	50/100
ر5ح-16	22.2	7/8"	22.2-23.3	30.6-32.2	56	812	224	3248	185	0.450	50/100
ر5ح-20	28.6	1-1/8"	28.6-29.8	37.3-38.9	43	624	172	2494	230	0.550	50
ر5ح-24	34.9	1-3/8"	34.9-36.1	43.7-45.2	35	508	140	2030	265	0.700	50
R5H-32	46.0	1-13/16"	46.0-47.2	55.2-57.6	24	348	96	1392	335	0.990	50
