Differenze tra tubo di aspirazione e tubo di scarico

Sebbene entrambi tubo di aspirazione e tubo di scarico Vengono utilizzati per il trasferimento di fluidi, ma hanno scopi molto diversi. Il tubo di aspirazione viene utilizzato per aspirare il fluido dalla fonte, mentre il tubo di scarico viene utilizzato per scaricare il fluido a destinazione. La principale differenza tra il tubo di aspirazione e il tubo di scarico è che il tubo di aspirazione non collassa sotto vuoto.

Principalmente a causa delle diverse strutture dei tubi, tubi di aspirazione e mandata Sono rinforzati con più strati di cordini in tessuto e avvolti con 1 o 2 strati di filo d'acciaio per migliorare la resistenza alla flessione, rafforzare la struttura del tubo e prolungarne la durata. Pertanto, i tubi di aspirazione e mandata possono essere utilizzati in ambienti di lavoro a pressione positiva e negativa e vengono utilizzati per aspirare e mandare acqua industriale e liquidi neutri a temperatura ambiente. Sono ampiamente utilizzati in miniere, fabbriche, agricoltura, ingegneria civile e progetti di costruzione. Inoltre, possono essere utilizzati anche come tubi per la mandata d'acqua per l'irrigazione agricola.

Capire la differenza tra questi due tubi flessibili può aiutare a garantire che venga utilizzata l'attrezzatura giusta per completare il compito, prevenire danni, ridurre i tempi di fermo e ottimizzare le prestazioni.

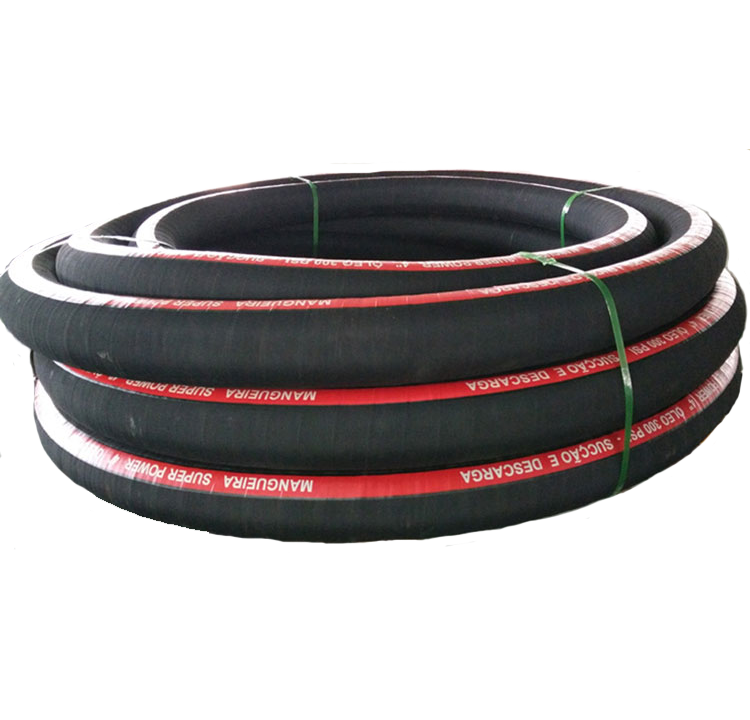

Tubo di aspirazione

Cos'è un tubo di aspirazione?

Un tubo di aspirazione è un tubo specificamente progettato per aspirare o "aspirare" un fluido da una fonte d'acqua, come un serbatoio, una riserva o un corpo idrico naturale. Funziona a pressione negativa, il che significa che sfrutta la pressione atmosferica esterna per spingere il fluido nel tubo, creando contemporaneamente un vuoto al suo interno. La funzione principale di un tubo di aspirazione è quella di facilitare il flusso del fluido dalla fonte a una pompa o a un sistema di trattamento. I tubi di aspirazione sono spesso utilizzati in sistemi che richiedono il trasferimento di fluidi su distanze e altezze variabili.

Caratteristiche costruttive e di progettazione del tubo di aspirazione

Composizione del materiale (ad esempio gomma, PVC)

I tubi di aspirazione sono in genere realizzati in materiali resistenti come gomma o PVC e sono progettati per resistere alla pressione negativa senza collassare. La gomma è preferita per la sua flessibilità e resistenza all'abrasione, mentre il PVC è un'alternativa leggera ed economica.

Strati di rinforzo

Per evitare che il tubo si pieghi sotto vuoto, i tubi di aspirazione sono rinforzati con più strati di filo a spirale o filato sintetico. Il rinforzo in filo a spirale è particolarmente comune nei tubi di aspirazione per impieghi gravosi, poiché fornisce la necessaria integrità strutturale per mantenere la forma del tubo anche in presenza di una significativa pressione negativa.

Considerazioni su flessibilità e durata

La flessibilità è una caratteristica fondamentale dei tubi di aspirazione, che consente loro di essere facilmente manipolati e posizionati in una varietà di ambienti operativi. La durata è altrettanto importante, soprattutto in ambienti difficili in cui il tubo può essere esposto a materiali abrasivi, temperature estreme o sostanze chimiche aggressive.

Applicazione del tubo di aspirazione

Usi industriali, agricoli e residenziali

I tubi di aspirazione sono utilizzati in un'ampia varietà di applicazioni, tra cui applicazioni industriali, agricole e residenziali. Sono essenziali nei processi in cui i fluidi devono essere spostati da un livello basso a uno alto, o da una posizione remota a un punto di lavorazione centrale.

Esempi specifici

Pompaggio dell'acqua da un pozzo: in contesti agricoli e residenziali, spesso si utilizzano tubi di aspirazione per pompare l'acqua da un pozzo, soprattutto in aree senza accesso diretto alla rete idrica comunale.

Trasferimento di fanghi: nelle applicazioni industriali, i tubi di aspirazione vengono utilizzati per trasferire fanghi (una miscela di particelle solide sospese in un liquido), come nelle attività minerarie o nei sistemi di gestione delle acque reflue. Questi tubi sono progettati per gestire la natura abrasiva dei fanghi mantenendo una portata costante.

Vantaggi e svantaggi

Vantaggi

Elevata flessibilità: I tubi di aspirazione sono progettati per essere altamente flessibili, in grado di piegarsi e aggirare gli ostacoli senza piegarsi. Questa flessibilità è fondamentale per le applicazioni che richiedono il passaggio in spazi ristretti o attorno ai macchinari.
Resistenza in ambienti difficili: I tubi di aspirazione sono progettati per resistere a condizioni ambientali difficili, tra cui esposizione a sostanze chimiche, raggi UV e abrasione fisica. Questo li rende adatti all'uso interno ed esterno in ambienti industriali difficili.

Svantaggi

Peso: I tubi di aspirazione, in particolare quelli rinforzati con filo a spirale, sono relativamente pesanti, il che li rende più difficili da maneggiare e trasportare rispetto ai tubi più leggeri, come i tubi di mandata.
Gestione: La rigidità richiesta per evitare il collasso sotto vuoto può rendere i tubi di aspirazione meno flessibili rispetto ad altri tipi di tubi, il che può creare difficoltà in alcune applicazioni.

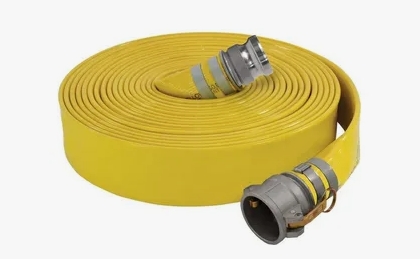

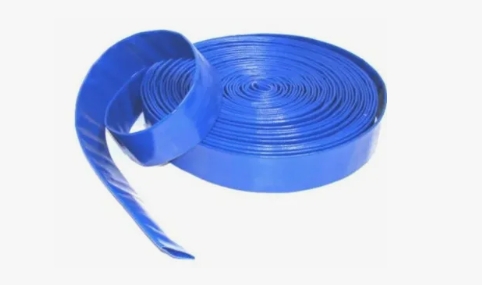

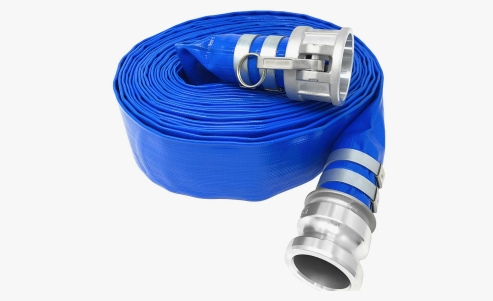

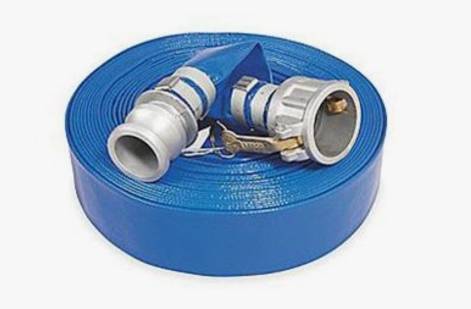

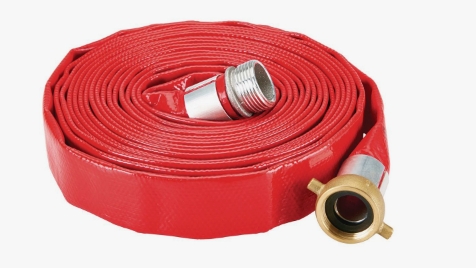

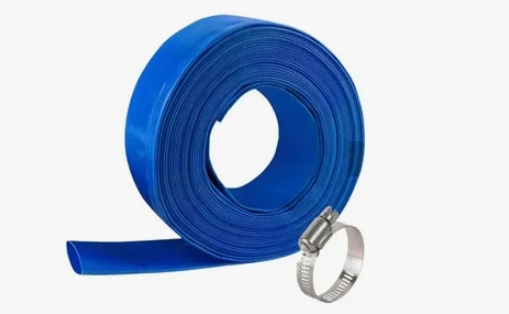

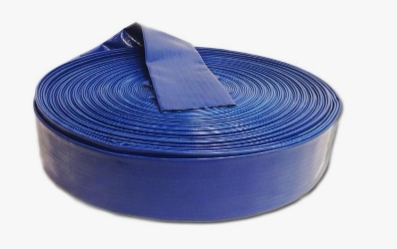

Tubo di scarico

Cos'è un tubo di scarico?

Un tubo di scarico è un tubo utilizzato per trasferire e scaricare fluidi da una pompa o da altre apparecchiature a un punto di scarico designato. A differenza dei tubi di aspirazione, i tubi di scarico funzionano a pressione positiva, spingendo i fluidi attraverso il tubo verso una posizione predeterminata. La funzione principale di un tubo di scarico è quella di aspirare, trattare o trasferire fluidi lontano da una pompa o da un sistema. Questi tubi sono essenziali nelle operazioni in cui i fluidi devono essere trasferiti su lunghe distanze o stoccati in aree di stoccaggio, sistemi di drenaggio o campi irrigati.

Caratteristiche di costruzione e progettazione

Composizione del materiale (ad esempio gomma, PVC)

I tubi di scarico sono spesso realizzati in materiali come gomma o PVC, simili ai tubi di aspirazione, ma sono progettati specificamente per drenare i liquidi, piuttosto che aspirarli. I tubi di scarico in gomma sono noti per la loro durata e resistenza all'abrasione, mentre i tubi in PVC sono apprezzati per la loro leggerezza e convenienza.

Costruzione leggera rispetto ai tubi di aspirazione

I tubi di scarico sono in genere più leggeri rispetto ai tubi di aspirazione. Questo perché non richiedono lo stesso grado di rinforzo per evitare il collasso sotto vuoto. Il peso ridotto li rende più facili da maneggiare, soprattutto nelle applicazioni in cui il tubo deve essere spostato o riposizionato frequentemente.

Tipo di rinforzo e valutazione della pressione

I tubi di scarico possono comunque contenere un rinforzo, ma la sua funzione principale è quella di resistere alla pressione positiva generata dal fluido scaricato, piuttosto che impedirne il collasso. Questo rinforzo può essere costituito da una treccia o da una spirale in fibra sintetica che fornisce la resistenza necessaria per resistere a diversi gradi di pressione. La pressione nominale di un tubo di scarico è un fattore chiave per determinare se è adatto a una particolare applicazione, soprattutto in ambienti industriali in cui possono essere presenti pressioni elevate.

Applicazione del tubo di scarico

Usi industriali, agricoli e residenziali

I tubi di scarico sono utilizzati in un'ampia varietà di settori, da quello industriale a quello agricolo e residenziale. Sono essenziali per spostare in modo efficiente i fluidi da un luogo all'altro, soprattutto quando è necessario svuotarli dall'impianto dopo l'uso.

Esempi specifici

Drenaggio del seminterrato: in ambito residenziale, i tubi di scarico vengono spesso utilizzati per drenare l'acqua dai seminterrati o da altre zone basse soggette a allagamenti. Questi tubi si collegano a pompe di sentina per spostare l'acqua dalla casa verso un'area più sicura.
Campi di irrigazione: nelle applicazioni agricole, i tubi di drenaggio vengono utilizzati per trasportare l'acqua dalle pompe ai campi irrigati, garantendo alle colture l'umidità necessaria. La flessibilità e la facilità di movimento dei tubi li rendono ideali per coprire ampie aree con terreni diversi.

Vantaggi e limiti del tubo di scarico

Vantaggi

Leggero: i tubi di mandata sono leggeri e più facili da maneggiare, trasportare e utilizzare, soprattutto nelle situazioni in cui è necessario riposizionarli frequentemente o trasportarli su lunghe distanze.
Facilità di manovra: poiché i tubi di scarico sono meno rigidi dei tubi di aspirazione, offrono una maggiore flessibilità e possono essere manovrati facilmente attorno agli ostacoli e in spazi ristretti. Questa manovrabilità è particolarmente vantaggiosa in ambienti di lavoro complessi o ristretti.

Potenziali svantaggi

Minore durata in determinate condizioni: i tubi di scarico, soprattutto quelli realizzati in materiali più leggeri come il PVC, potrebbero non essere resistenti quanto i tubi di aspirazione in determinate situazioni. Sono più soggetti a usura, soprattutto se esposti a materiali abrasivi o a fattori ambientali aggressivi.
Minore resistenza alla pressione: sebbene i tubi di mandata siano progettati per resistere a pressioni positive, sono generalmente meno resistenti alla pressione rispetto ai tubi di aspirazione. Questo li rende meno adatti ad applicazioni ad alta pressione e può causarne la rottura se la pressione supera il valore nominale.

Differenze tra tubi di aspirazione e di scarico

A. Funzione

Tubi di aspirazione: I tubi di aspirazione vengono utilizzati per aspirare liquidi da una fonte, come un serbatoio, un pozzo o un corso d'acqua. Funzionano a pressione negativa: la pressione atmosferica esterna spinge il liquido nel tubo, mentre il vuoto interno creato dalla pompa aspira il liquido verso l'alto.

Tubi di scarico: I tubi di scarico, al contrario, sono progettati per spingere o scaricare liquidi da una pompa o da un altro dispositivo verso una posizione desiderata, come un sistema di drenaggio, un serbatoio di stoccaggio o un campo di irrigazione. Questi tubi funzionano a pressione positiva, il che significa che la pompa spinge il liquido attraverso il tubo fino a destinazione.

B. Costruzione e rinforzo

Tubi di aspirazione: I tubi di aspirazione sono in genere realizzati in materiali resistenti come gomma o PVC e richiedono una robusta struttura di rinforzo per evitare il collasso sotto vuoto. Questa struttura di rinforzo, solitamente costituita da un filo di acciaio a spirale o da un filato sintetico, mantiene l'integrità strutturale del tubo anche in presenza di forti pressioni negative.

Tubi di scarico: Anche i tubi di scarico sono realizzati in materiali come gomma o PVC, ma non richiedono lo stesso rinforzo dei tubi di aspirazione. Sono più leggeri e il rinforzo (se presente) è progettato per resistere alla pressione positiva generata dal fluido scaricato. Questo li rende più flessibili e facili da maneggiare.

Differenze di flessibilità, durata e resistenza al collasso

Flessibilità: I tubi di aspirazione sono generalmente meno flessibili a causa dei rinforzi strutturali, progettati per impedire il collasso in condizioni di vuoto. I tubi di mandata, invece, sono più flessibili e facili da maneggiare grazie al minor rinforzo strutturale, soprattutto nelle applicazioni che richiedono frequenti riposizionamenti.

Durata: I tubi di aspirazione tendono ad essere più resistenti, soprattutto in ambienti difficili, poiché devono resistere non solo alle pressioni di vuoto interne, ma anche a fattori ambientali esterni. I tubi di mandata, pur essendo resistenti, potrebbero non essere in grado di resistere agli ambienti abrasivi a cui sono esposti i tubi di aspirazione.

Resistenza al collasso: La principale differenza progettuale è che i tubi di aspirazione devono resistere al collasso in condizioni di vuoto. I tubi di mandata non presentano questa sfida, quindi si pone meno enfasi sulla rigidità strutturale.

C. Valori di pressione e tolleranze

Tubi di aspirazione: Questi tubi sono progettati per gestire pressioni negative. Il loro design garantisce che, anche se la pressione interna scende al di sotto della pressione atmosferica, il tubo mantenga l'integrità strutturale e ne impedisca il collasso.

Tubi di scarico: I tubi di mandata sono progettati per resistere a pressioni positive, ovvero sono in grado di resistere alle forze generate dal passaggio del fluido al loro interno. La loro resistenza alla pressione varia a seconda del materiale e della struttura, ma generalmente non sono adatti a pressioni negative, poiché non è questo l'uso previsto.

D. Idoneità dell'applicazione

Dove è adatto il tubo di aspirazione

Pompaggio profondo: I tubi di aspirazione sono ideali quando è necessario aspirare fluidi da pozzi profondi, serbatoi di stoccaggio o altre fonti situate al di sotto del livello della pompa.

Gestione degli abrasivi: I tubi di aspirazione sono una scelta migliore per le applicazioni industriali che trasportano abrasivi, grazie alla loro durevolezza e resistenza al collasso.
Utilizzo in ambienti difficili: i tubi di aspirazione sono ideali per l'utilizzo in ambienti difficili, dove potrebbero essere esposti a trattamenti bruschi, sostanze chimiche o temperature estreme, grazie alla loro struttura robusta.

Situazioni ideali per il tubo di scarico

Drenaggio e distribuzione dei fluidi: I tubi di scarico rappresentano la scelta migliore per le applicazioni in cui l'esigenza principale è quella di spostare i fluidi dalla pompa a un luogo di smaltimento o stoccaggio (ad esempio, per prosciugare un'area allagata o per irrigare un campo).

Necessità di leggerezza e facile manovrabilità: I tubi di scarico sono più adatti perché più leggeri e flessibili quando è necessario spostarli o posizionarli frequentemente.
Trasferimento a breve distanza: per distanze di trasferimento di fluidi più brevi, quando l'alta pressione non è un problema importante, un tubo di scarico è spesso più comodo ed economico.

Scegliere il tubo giusto per le tue esigenze

A. Fattori da considerare

Tipo di fluido: La natura del fluido trasportato è un fattore chiave. Ad esempio, il trasporto di prodotti chimici, fanghi abrasivi o acqua potabile potrebbe richiedere tubi realizzati con materiali speciali resistenti alla corrosione, all'abrasione o alla contaminazione.

Temperatura: Sia la temperatura del fluido che quella ambiente influiscono sulle prestazioni dei tubi. I fluidi ad alta temperatura potrebbero richiedere tubi realizzati con materiali in grado di resistere al calore senza degradarsi, mentre gli ambienti freddi potrebbero richiedere tubi con maggiore flessibilità per evitare rotture.

Condizioni ambientali: Considerare l'ambiente in cui verrà utilizzato il tubo, come l'esposizione ai raggi UV, a sostanze chimiche o a trattamenti bruschi. La scelta del materiale del tubo deve basarsi sulla sua capacità di resistere a queste condizioni senza comprometterne l'integrità.

Requisiti di pressione e portate

Requisiti di pressione: Valutare i requisiti di pressione dell'applicazione, sia in aspirazione che in mandata. I tubi di aspirazione devono essere in grado di resistere a pressioni negative senza collassare, mentre i tubi di mandata devono essere in grado di resistere alla pressione positiva creata dal fluido di mandata. Il tubo deve essere dimensionato per pressioni superiori alla pressione massima di esercizio del sistema.

Portata: La portata, ovvero la quantità di fluido da trasportare in un determinato intervallo di tempo, influisce sul diametro e sul materiale del tubo. Portate più elevate potrebbero richiedere un tubo di diametro maggiore o con un interno liscio per ridurre le perdite per attrito.

B. Scenari applicativi

Esempi di quando scegliere un tubo di aspirazione

Pompaggio del pozzo: Quando si pompa acqua da un pozzo o da un serbatoio sotterraneo, è necessario un tubo di aspirazione perché è in grado di resistere alla pressione negativa necessaria per sollevare il fluido da un livello inferiore.
Trasferimento di fanghi industriali: La durevolezza e il rinforzo del tubo di aspirazione lo rendono la scelta ideale nei settori in cui è necessario spostare fanghi abrasivi o fluidi pesanti da un punto all'altro.
Applicazioni con serbatoi sotto vuoto: per le applicazioni con serbatoi sotto vuoto che richiedono l'aspirazione di materiale sotto pressione negativa, il tubo di aspirazione è fondamentale per garantire che il fluido venga erogato correttamente e che il tubo non collassi.

Esempi di quando scegliere un tubo di scarico

Esclusione alluvioni: Per estrarre l'acqua dalle aree allagate, si utilizza un tubo di drenaggio per drenare l'acqua dal sito. I tubi di drenaggio sono flessibili e leggeri, il che li rende facili da installare e utilizzare in tali situazioni.
Irrigazione agricola: I tubi di drenaggio sono ideali per l'irrigazione agricola, dove è necessario distribuire l'acqua su grandi campi. Sono leggeri, facili da usare e possono essere rapidamente riposizionati secondo necessità.
Drenaggio del cantiere: nei cantieri in cui è necessario rimuovere l'acqua in eccesso, i tubi di drenaggio possono efficacemente spostare l'acqua dal sito verso un'area di drenaggio, garantendo che il sito rimanga asciutto e che il lavoro possa proseguire in sicurezza.

C. Opzioni personalizzate

Disponibili tubi flessibili personalizzati per applicazioni speciali

Lunghezze e diametri personalizzati: A seconda delle specifiche esigenze applicative, i tubi possono essere ordinati in lunghezze e diametri personalizzati per garantire una perfetta aderenza. Questo è particolarmente utile per i lavori in cui le dimensioni standard potrebbero non soddisfare le esigenze di operazioni su larga scala.

Materiali e rinforzi speciali: Per applicazioni che richiedono una particolare resistenza alla corrosione, i tubi possono essere personalizzati con materiali resistenti a specifiche sostanze chimiche, alte temperature o abrasione. Anche i rinforzi possono essere personalizzati, ad esempio aggiungendo strati extra o scegliendo rinforzi diversi per aumentarne la durata e la resistenza alla pressione.

Suggerimenti per la scelta dei materiali e dei rinforzi giusti

Selezione del materiale: Quando si personalizza un tubo, è importante scegliere il materiale più adatto al tipo di fluido e alle condizioni ambientali. Ad esempio, è possibile scegliere il nitrile (resistente agli oli), mentre l'EPDM (resistente all'acqua calda e al vapore).

Considerazioni sul rinforzo: Il rinforzo è fondamentale per la capacità del tubo di resistere alla pressione e alle forze esterne. Per applicazioni che richiedono elevata durata e resistenza al collasso, si consiglia il rinforzo in filo metallico a spirale; per applicazioni che richiedono maggiore flessibilità e leggerezza, si consiglia il rinforzo in tessuto.

Insomma

Fattori come il tipo di fluido, la pressione di esercizio, la temperatura e le condizioni ambientali possono influenzare l'idoneità di un tubo di aspirazione o di mandata. Valutando attentamente queste esigenze, è possibile garantire che il tubo selezionato non solo soddisfi i requisiti operativi, ma combini anche durata ed efficienza. In caso di dubbi su quale tubo sia più adatto alla propria applicazione, si consiglia di contattare Topa, che può fornire consigli personalizzati in base alla situazione specifica. Inoltre, è possibile conoscere le opzioni di prodotto disponibili, inclusi i tubi personalizzabili, per soddisfare al meglio le proprie specifiche esigenze operative.

FAQ

Qual è la differenza principale tra un tubo di aspirazione e un tubo di mandata?

I tubi di aspirazione vengono utilizzati per aspirare il fluido in un sistema sotto pressione negativa, mentre i tubi di scarico vengono utilizzati per aspirare il fluido da un sistema sotto pressione positiva.

Posso usare un tubo di scarico per l'aspirazione?

No, i tubi di scarico non sono progettati per gestire la pressione negativa richiesta per l'aspirazione e potrebbero rompersi se utilizzati in questo modo.

Di quali materiali sono solitamente realizzati i tubi di aspirazione e di mandata?

Entrambi i tubi sono solitamente realizzati in materiali durevoli, come gomma o PVC, e i tubi di aspirazione solitamente sono dotati di rinforzi aggiuntivi per evitarne il collasso.

Come faccio a scegliere il tubo più adatto alla mia applicazione?

Considerare il tipo di fluido, i requisiti di pressione, la temperatura e le condizioni ambientali. Per l'aspirazione, scegliere un tubo flessibile rinforzato; per lo scarico, scegliere un tubo flessibile adatto al fluido da scaricare.

Esistono opzioni personalizzabili per i tubi di aspirazione e di mandata?

Sì, molti fornitori offrono lunghezze, diametri e materiali personalizzati per soddisfare requisiti applicativi specifici.

Quali sono le applicazioni più comuni per i tubi di aspirazione e di mandata?

I tubi di aspirazione sono comunemente utilizzati per le pompe da pozzo e per il trasferimento dei fanghi, mentre i tubi di scarico sono comunemente utilizzati per il drenaggio e l'irrigazione agricola.
