خراطيم المياه تُصنف هذه الإطارات أساسًا حسب تركيبها وتدعيمها، مما يُحدد تصنيفات ضغطها ومرونتها ومتانتها. ويُجرى التصنيف عادةً وفقًا لمعايير الصناعة، مثل جمعية مهندسي السيارات (SAE) أو المنظمة الدولية للمعايير (ISO).
خراطيم مضفرة أحادية السلك (على سبيل المثال، ر1): تحتوي هذه الخراطيم على طبقة واحدة من جديلة الأسلاك الفولاذية للتعزيز، مما يجعلها مناسبة لتطبيقات الضغط المتوسط حيث تكون المرونة والقوة المعتدلة مطلوبة.
خراطيم مضفرة ذات سلك مزدوج (على سبيل المثال، ر2): تتميز هذه الخراطيم بطبقتين من جديلة الأسلاك الفولاذية لتعزيز القوة والمتانة، وهي مصممة للتعامل مع البيئات ذات الضغط العالي والتطبيقات الشاقة.
خراطيم الأسلاك الحلزونية: تستخدم هذه الخراطيم طبقات متعددة من الأسلاك الفولاذية الملفوفة بشكل حلزوني لتلبية متطلبات الضغط والمرونة الشديدة، وعادة ما تستخدم في الأنظمة الهيدروليكية شديدة المتطلبات.

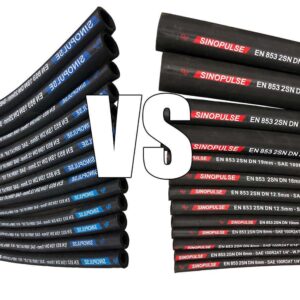

تتميز خراطيم R1 بتعزيز مضفر سلك واحد وهي مناسبة لتطبيقات الضغط المتوسط، بينما تتميز خراطيم R2 بتعزيز مضفر سلك مزدوج لتحقيق ضغط أعلى ومتانة متزايدة.

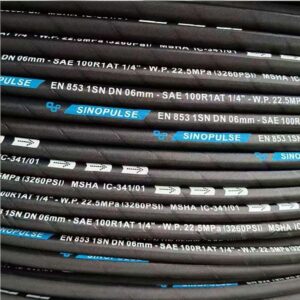

SAE 100 R1AT خرطوم مضفر من أسلاك الفولاذ

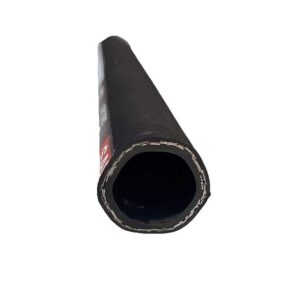

خرطوم مضفر أحادي السلك SAE 100R1 خرطوم هيدروليكي عالي الضغط نموذجي، مناسب للخطوط الهيدروليكية أو الأنظمة الصناعية العامة. خرطوم هيدروليكي مضفر بسلك واحد مصنوع من بطانة مطاطية صناعية مقاومة للزيت، ومادة تقوية مضفرة بسلك واحد، وغطاء مطاطي مقاوم للزيت والوقود والتآكل. بفضل مادة التقوية السلكية عالية الشد، يتحمل خرطوم SAE 100R1 ضغطًا أعلى من أسلاك الفولاذ العادية.
يجب استخدام خرطوم المطاط SAE 100R1 مع الزيوت الهيدروليكية القائمة على البترول والماء في نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +100 درجة مئوية.
خراطيم مضفرة ذات سلك واحد (على سبيل المثال R1): تتميز هذه الخراطيم بتعزيز جديلة سلكية واحدة، مما يجعلها مناسبة لتطبيقات الضغط المتوسط حيث تكون هناك حاجة إلى المرونة والقوة المعتدلة.
- الأنبوب الداخلي: مطاط صناعي مقاوم للزيت.
- تعزيز: جديلة واحدة من سلك الفولاذ عالي الشد.
- غطاء: مطاط صناعي مقاوم للعوامل الجوية والزيوت.
نطاق درجة حرارة: -40 درجة مئوية إلى +100 درجة مئوية.
التطبيقات الرئيسية: تستخدم لنقل الضغط المنخفض والمتوسط للسوائل الهيدروليكية ذات الأساس الزيتي أو المائي.
المعايير: ISO 1436 R1AT، SAE J517 100R1 النوع A أو AT
مميزات استخدام خرطوم R1:
فعالة من حيث التكلفة: عادة ما تكون أقل تكلفة من خراطيم الضغط العالي بسبب البناء البسيط.
المرونة: يوفر مرونة جيدة وسهولة التركيب في تطبيقات الضغط المتوسط.
متانة: يوفر أداءً موثوقًا به للبيئات التي لا تكون فيها متطلبات الضغط عالية.
التوفر على نطاق واسع: شائع الاستخدام على نطاق واسع في مختلف الصناعات، لذلك من السهل العثور على بدائل.
العيوب المحتملة والقيود المترتبة على استخدام خرطوم R1:
حدود الضغط: غير مناسب لتطبيقات الضغط العالي، خراطيم R2 أو الأسلاك الحلزونية هي أكثر ملاءمة.
نطاق درجة الحرارة المحدودة: قد لا يعمل بشكل جيد في ظروف درجات الحرارة القصوى مقارنة بالخراطيم المصممة لمجموعة أوسع.
قوة مخفضة: تحتوي الضفائر أحادية الخيط على قدر أقل من التعزيز مقارنة بالخراطيم ثنائية الخيط أو السلك الحلزوني، مما قد يحد من استخدامها في التطبيقات ذات الضغط العالي.
كشط: قد يكون الغلاف أقل مقاومة لبعض المواد الكيميائية أو الظروف البيئية القاسية، مما يؤدي إلى تدهور محتمل في الأداء بمرور الوقت.

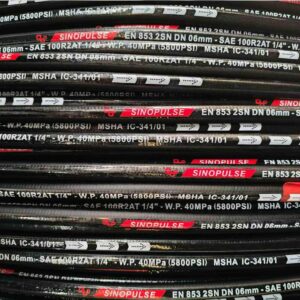

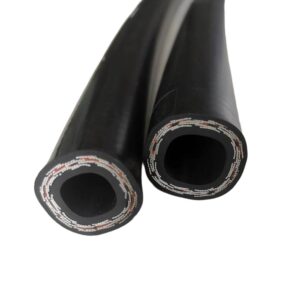

خرطوم مضفر من سلكين فولاذيين SAE100 R2AT
خرطوم هيدروليكي مقوى بسلك عالي الضغط SAE 100R2 يجب استخدامه مع السوائل الهيدروليكية القائمة على البترول والماء في درجات حرارة تتراوح بين -40 درجة مئوية و100 درجة مئوية. يُفصل بين دعامة جديلة السلك المزدوجة طبقة من المطاط الصناعي مع غطاء مطاطي صناعي مقاوم للزيت والوقود والعوامل الجوية والتآكل. يتكون من أنبوب داخلي من المطاط الصناعي المقاوم للزيت، ودعامة سلك فولاذية (حسب نوع الخرطوم، كما هو موضح أدناه)، وغطاء من المطاط الصناعي المقاوم للزيت والعوامل الجوية. يمكن استخدام طبقات أو جدائل من مادة مناسبة على الأنبوب الداخلي و/أو على دعامة السلك لتثبيت المطاط الصناعي على السلك.
خراطيم مضفرة ذات سلك مزدوج (مثل R2): تحتوي هذه الخراطيم على طبقتين من جديلة الأسلاك لمزيد من القوة والمتانة وهي مصممة للتعامل مع البيئات ذات الضغط العالي والتطبيقات الشاقة
- الأنبوب الداخلي: مطاط صناعي مقاوم للزيت.
- تعزيز: ضفيرتان من أسلاك الفولاذ عالية الشد.
- غطاء: مطاط صناعي مقاوم للعوامل الجوية والزيوت.
نطاق درجة حرارة: من -40 درجة مئوية إلى +100 درجة مئوية
التطبيقات الرئيسية: تُستخدم لنقل السوائل الهيدروليكية ذات الضغط المتوسط العالي للسوائل الهيدروليكية الزيتية أو المائية.
المعايير: ISO 1436 R2AT، SAE J517 100 R2 النوع A أو AT
مميزات استخدام خرطوم R2:
مقاومة الضغط العالي: قادرة على تحمل ضغوط أعلى من خرطوم R1، ومناسبة للتطبيقات الأكثر تطلبًا.
متانة محسنة: يوفر السلك المضفر المزدوج قوة ومقاومة فائقة للأضرار الخارجية، مما يطيل عمر الخرطوم.
المرونة: يوفر أداءً عالي الضغط مع الحفاظ على مرونة جيدة، مما يسمح بالتثبيت الأسهل في مجموعة متنوعة من التكوينات.
أمان: يقلل من خطر فشل الخرطوم في ظل ظروف الضغط العالي، مما يحسن السلامة وموثوقية العمليات.
العيوب والقيود المحتملة:
يكلف: عادة ما يكون أكثر تكلفة من خرطوم R1 بسبب التعزيز الإضافي وتعقيد البناء.
نصف قطر الانحناء: على الرغم من مرونته، فإن نصف قطر الانحناء الأدنى أكبر مقارنة بخرطوم R1، مما قد يحد من التركيب في المساحات الضيقة للغاية.
وزن: تضيف جديلة السلك الإضافية وزنًا إلى الخرطوم، وقد يلزم أخذ هذا الأمر في الاعتبار في التطبيقات حيث يكون وزن الخرطوم عاملًا مهمًا.
حساسية درجة الحرارة: على الرغم من أن نطاق درجة الحرارة القياسية واسع، إلا أن درجات الحرارة القصوى قد تؤثر على الأداء، وخاصة عندما يتعرض الخرطوم لظروف خارج النطاق المحدد.
متى تختار خرطوم R1
تطبيقات الضغط المتوسط: تعتبر خراطيم R1 مثالية للأنظمة الهيدروليكية ذات الضغط المتوسط (عادةً ما يصل إلى 3000 رطل/بوصة مربعة). وهي مثالية للتطبيقات حيث تكون متطلبات الضغط متواضعة ولا تتجاوز السعة المقدرة للخرطوم.
زراعة: يستخدم في الأنظمة الهيدروليكية للجرارات والمعدات الزراعية الأخرى.
بناء: يتم تطبيقها على الآلات الهيدروليكية مثل الحفارات والحفارات الخلفية والمحملات وما إلى ذلك.
تصنيع: تُستخدم في المكابس الهيدروليكية، والناقلات، والآلات الأخرى.
السيارات: توجد في الأنظمة الهيدروليكية للمصاعد والآلات الآلية.
المشاريع التي تراعي التكلفة: تعتبر خراطيم R1 أكثر فعالية من حيث التكلفة من خراطيم الضغط العالي نظرًا لبنائها الأبسط باستخدام جديلة سلكية واحدة. تعد خراطيم R1 خيارًا جيدًا للمشاريع ذات الميزانيات المحدودة ولكنها لا تزال تتطلب أداءً موثوقًا به.
المرونة المطلوبة: عندما تكون المرونة وسهولة التركيب أمرين بالغي الأهمية، تم تصميم خراطيم R1 لتكون سهلة المناورة ونصف قطر انحناء صغير نسبيًا، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة أو التوجيه المعقد.
متى تختار خرطوم R2
تطبيقات الضغط العالي: تم تصميم خراطيم R2 لتحمل ضغوط أعلى، تصل عادةً إلى 5000 رطل/بوصة مربعة. وهي ضرورية في الأنظمة الهيدروليكية حيث غالبًا ما تكون هناك حاجة إلى ضغط مرتفع، مثل الآلات الثقيلة ومعدات البناء والعمليات الصناعية ذات الضغط العالي.
بناء: ضروري في الآلات الهيدروليكية مثل الحفارات والجرافات والرافعات، حيث أن التشغيل تحت الضغط العالي هو المعيار لهذه الآلات.
التعدين: تُستخدم في معدات التعدين مثل المثاقب والمحملات وما إلى ذلك التي تعمل تحت ضغط مرتفع.
النفط والغاز: يتم تطبيقه على الأنظمة الهيدروليكية للمثاقب والمعدات الأخرى التي تتطلب خراطيم الضغط العالي.
تصنيع: تُستخدم في المكابس الهيدروليكية والآلات الثقيلة التي تتطلب قدرات ضغط أعلى.
متطلبات المتانة: عندما يتطلب التطبيق متانة وقوة فائقة، توفر طبقة التعزيز المضفرة المزدوجة لخرطوم R2 مقاومة متزايدة للضغط والتلف الخارجي. وهذا يجعل خرطوم R2 مناسبًا للبيئات التي يتعرض فيها الخرطوم للتآكل الشديد.
البيئات ذات الضغط العالي: في الحالات التي يكون فيها التشغيل في ظروف قاسية أو حيث يكون النظام الهيدروليكي عرضة لضغط مرتفع، يوفر خرطوم R2 أداءً وأمانًا أفضل بسبب بنائه القوي وتقييم الضغط الأعلى.
العوامل التي يجب مراعاتها عند الاختيار بين R1 و R2:
متطلبات الضغط: قم بتقييم الحد الأقصى لضغط التشغيل لنظامك الهيدروليكي. بالنسبة لاحتياجات الضغط المعتدل، اختر R1؛ وبالنسبة لتطبيقات الضغط العالي، اختر R2.
تم تصميم خراطيم R1 لتحمل ضغوط معتدلة، تتراوح عادةً من 1000 إلى 3000 رطل لكل بوصة مربعة. يعتمد تصنيف الضغط الدقيق على قطر الخرطوم وجودة البناء. من الأهمية بمكان اختيار خرطوم R1 يلبي متطلبات الضغط لنظامك الهيدروليكي لضمان الأداء الموثوق به.
تستطيع خراطيم R2 الهيدروليكية تحمل ضغوط أعلى من خراطيم R1. تتراوح تصنيفات الضغط الخاصة بها عادةً من 2000 إلى 5000 رطل لكل بوصة مربعة، اعتمادًا على حجم الخرطوم وبنيته. يجعل تصنيف الضغط العالي هذا خراطيم R2 مناسبة للأنظمة الهيدروليكية الأكثر تطلبًا، والتي تتطلب عادةً ضغوطًا عالية.
المرونة مقابل القوة: حدد ما إذا كانت المرونة أو القوة أكثر أهمية لتطبيقك. توفر خراطيم R1 مرونة أكبر، بينما توفر خراطيم R2 قوة ومتانة أكبر.
يوفر هيكل الضفائر أحادي السلك لخرطوم R1 مرونة متوسطة وقدرة على الانحناء. يبلغ الحد الأدنى لنصف قطر الانحناء لخرطوم R1 عادةً ما يقرب من 4 إلى 6 أضعاف قطر الخرطوم، اعتمادًا على حجم الخرطوم وبنيته. تجعل هذه المرونة خرطوم R1 مناسبًا للتطبيقات التي تتطلب درجة معينة من الحركة والقدرة على المناورة.
على الرغم من هيكلها القوي المصنوع من جديلة مزدوجة الأسلاك، فإن خرطوم R2 يوفر مرونة جيدة. يبلغ نصف قطر الانحناء الأدنى عادةً ما بين 5 إلى 8 أضعاف قطر الخرطوم، مما يوفر التوازن بين القوة والقدرة على المناورة. تسمح هذه المرونة بالتركيب في المساحات الضيقة مع الحفاظ على المتانة في ظروف الضغط العالي.
التكلفة مقابل الأداء: حقق التوازن بين الميزانية واحتياجات الأداء. يعتبر خرطوم R1 أكثر فعالية من حيث التكلفة ولكنه أقل ملاءمة للبيئات ذات الضغط العالي، بينما يوفر خرطوم R2 أداءً محسنًا بتكلفة أعلى.
ختاماً
يعد اختيار الخرطوم الهيدروليكي المناسب أمرًا ضروريًا لضمان الأداء الأمثل وطول عمر نظامك الهيدروليكي. تخدم خراطيم R1 وR2 أغراضًا مختلفةواختيار نوع الخرطوم الذي يناسب احتياجاتك المحددة يمكن أن يكون له تأثير كبير على كفاءة النظام وسلامته. قبل اتخاذ القرار النهائي، استشارة خبير أو مورد خراطيم هيدروليكية لفهم متطلباتك المحددة والتأكد من اختيار الخرطوم الأفضل لتطبيقك.
