Was ist die Strichgröße?
Leute, die neu in der Hydraulik- und Pneumatikbranche sind, fragen oft: Was ist die Armaturenbrettgröße? Kurz gesagt, Strichgröße bezeichnet den Durchmesser eines Schlauch, Rohr oder Beschlag in 1/16-Zoll-Schritten.
Jede Strichgröße entspricht einem zunehmend größeren Durchmesser in Sechzehntel Zoll. Eine "-1" entspricht 1/16", eine "-2" entspricht 2/16" usw. In diesem Fall würde ein Schlauch mit der Zahl -6 einen Schlauch mit einem Innendurchmesser von 6/16" oder 3/8" bezeichnen.
Ein weiteres Beispiel: Ein Schlauch der Größe -10 würde einen Schlauch mit einem Außendurchmesser von 10/16" oder 5/8" bedeuten.
Beachten Sie, dass die Armaturengrößen leicht unterschiedlich sind und zwei Größen aufweisen – eine für die Größe des Endanschlusses der Armatur und eine für die Schlauchgröße.
Die folgende Tabelle ist normalerweise nach Armaturenbrettgröße geordnet und listet die entsprechende Schlauch- oder Anschlussgröße auf.
Hinweis: Industrienormnummern geben den Innendurchmesser von Schläuchen in Sechzehntel Zoll an. Ausnahmen sind SAE 10R5- und SAE 100R14-Schläuche sowie SAEJ51- und SAE J2064-Kältemittelschläuche, bei denen die Strichnummer angibt, dass der Schlauchinnendurchmesser dem entsprechenden Außendurchmesser entspricht.
| (Alle außer SAE 100R5, SAE100R14, SAEJ51 und SAEJ2064) | (SAE100R5, SAE100R14, SAEJ51 und SAEJ2064 ) | |||
| Strich-Nr. | Zoll | Millimeter | Zoll | Millimeter |
| -2 | 1/8 | 3.2 | -- | -- |
| -3 | 3/16 | 4.8 | -- | -- |
| -4 | 1/4 | 6.4 | 3/16 | 4.8 |
| -5 | 5/16 | 7.9 | 1/4 | 6.4 |
| -6 | 3/8 | 9.5 | 5/16 | 7.9 |
| -8 | 1/2 | 12.7 | 13/32 | 10.3 |
| -10 | 5/8 | 15.9 | 1/2 | 12.7 |
| -12 | 3/4 | 19 | 5/8 | 15.9 |
| -14 | 7/8 | 22.2 | -- | -- |
| -16 | 1 | 25.4 | 7/8 | 22.2 |
| -20 | 1-1/4 | 31.8 | 1-1/8 | 28.6 |
| -24 | 1-1/2 | 38.1 | 1-3/8 | 34.9 |
| -32 | 2 | 50.8 | 1-13/16 | 46 |
| -36 | 2-1/4 | 57.6 | -- | -- |
| -40 | 2-1/2 | 63.5 | 2-3/8 | 60.3 |
| -48 | 3 | 76.2 | -- | -- |
| -56 | 3-1/2 | 88.9 | -- | -- |
| -64 | 4 | 101.6 | -- | -- |
| -72 | 4-1/2 | 115.2 | -- | -- |
Schlauch Armaturenbrett Größentabelle
Ist Ihnen aufgefallen, dass wir bei Schlauchteilnummern auf den Innendurchmesser und bei Schlauchteilnummern auf den Außendurchmesser verweisen? Das ist kein Zufall. Schläuche werden am Innendurchmesser gemessen und Schläuche am Außendurchmesser, und das ist der Unterschied.
Die meisten Menschen denken, Schläuche seien flexibel und Schläuche starr, aber in Wirklichkeit gibt es einige sehr starre und einige sehr flexible Schläuche. Nylonschläuche sind beispielsweise sehr flexibel, während flexible Metallschläuche (relativ) sehr starr sind.
Denken Sie also daran: Die Strichgröße ist die Größe des Schlauchs, Rohrs oder Anschlussstücks, ausgedrückt in 1/16 Zoll. Schläuche werden am Innendurchmesser gemessen, Schlauchanschlüsse am Außendurchmesser.
Die Bedeutung der Wahl der richtigen Strichgröße
Die Bedeutung der Verwendung der richtigen Schlauch- und Anschlussgrößen in Ihrem Hydrauliksystem kann nicht genug betont werden. Eine falsche Dimensionierung kann zu einer Reihe von Problemen führen, die sich negativ auf die Leistung und Lebensdauer Ihres Systems auswirken können.
Erstens kann die Verwendung von Schläuchen oder Anschlüssen mit falscher Größe zu Undichtigkeiten führen. Dies kann zu Flüssigkeitsverlusten führen, was wiederum die Effizienz des Systems verringert und es schwieriger macht, den richtigen Druck aufrechtzuerhalten. Durch Undichtigkeiten können auch Verunreinigungen in das System gelangen, die das Gerät beschädigen und seine Lebensdauer verkürzen können. Wenn Undichtigkeiten nicht umgehend behoben werden, können sie außerdem zu einem vollständigen Systemausfall führen.
Ein weiteres Problem, das durch die Verwendung eines Schlauchs oder einer Armatur mit falscher Größe verursacht wird, ist die verringerte Effizienz. Ein Schlauch, der für eine bestimmte Anwendung zu klein ist, kann den richtigen Flüssigkeitsfluss nicht bewältigen, was zu einem erhöhten Druckabfall und einer verringerten Systemleistung führt. Ebenso bietet eine zu kleine Armatur keine ausreichende Abdichtung, was ebenfalls zu einem Druckabfall und einer verringerten Effizienz führt.
Schließlich kann auch die Verwendung eines Schlauchs oder einer Armatur mit falscher Größe zu Geräteausfällen führen. Ein zu kleiner Schlauch hält beispielsweise dem Druck möglicherweise nicht stand und kann platzen, wodurch das Gerät beschädigt wird und es zu Verletzungen kommen kann.
Daher ist es wichtig, in Ihrem Hydrauliksystem die richtige Größe und Art von Schläuchen und Armaturen zu verwenden, um deren Sicherheit, Leistung und Lebensdauer zu gewährleisten. Die Größentabelle am Armaturenbrett kann ein hilfreiches Werkzeug sein, um sicherzustellen, dass für eine bestimmte Anwendung die richtige Größe und Art der Komponente ausgewählt wird.

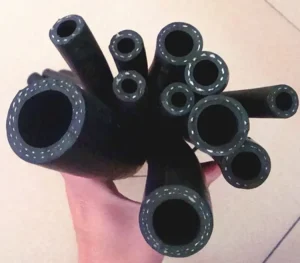

Andere Schlauchdurchmesser
Innendurchmesser (ID), Außendurchmesser (OD), Länge. Im Grunde ist das Verständnis der Grundlagen der Auswahl von Hydraulikschläuchen ein bisschen wie das Zubereiten einer Mahlzeit. Sie müssen alle Zutaten (Innendurchmesser, Außendurchmesser, Länge) berücksichtigen und sicherstellen, dass sie in den richtigen Proportionen vorliegen, damit Ihr Hydrauliksystem effizient arbeitet.
Um den richtigen Schlauch für Ihre spezifische Anwendung auszuwählen, ist es wichtig, die Panelgrößen von Hydraulikschläuchen zu kennen. Wenn Sie die Beziehung zwischen Panelnummern und Schlauchgrößen verstehen, können Sie die richtige Passform, Leistung und Sicherheit gewährleisten.
Beachten Sie, dass die Panelgröße ein wichtiger Faktor bei der Planung und Wartung eines Hydrauliksystems ist. Beachten Sie stets die Herstellerangaben für genaue Größenangaben, um potenzielle Probleme durch falsche Schlauchdimensionierung zu vermeiden.
Möchten Sie unsere umfassende Größentabelle für Hydraulikschläuche einsehen? Besuchen Sie noch heute unsere offizielle Website! Unsere Tabelle enthält detaillierte Informationen zu verschiedenen Schlauchgrößen und den entsprechenden Panelnummern, sodass Sie ganz einfach den Schlauch auswählen können, der Ihren Anforderungen am besten entspricht.
Gehen Sie bei Leistung und Sicherheit Ihres Hydrauliksystems keine Kompromisse ein. Laden Sie noch heute unsere aktuelle Größentabelle für Hydraulikschläuche herunter, um eine fundierte Entscheidung für Ihr Projekt zu treffen.
Benötigen Sie Hilfe bei der Navigation durch die Welt der Hydraulikschläuche? Kontaktieren Sie uns und unsere Schlauchexperten sind online, um Ihre Fragen zu beantworten.
