Para los sistemas de plomería, comprender los componentes de las tuberías es crucial para una instalación y un funcionamiento adecuados, ya que no hacerlo puede provocar fugas. Conexiones NPT Son uno de los tipos de accesorios más utilizados en los sistemas de plomería. TNP significa Cono de tubería nacionalEs un sistema estandarizado (ANSI B1.20.1) comúnmente utilizado en Norteamérica para conexiones roscadas entre tuberías y accesorios. Este artículo profundizará en qué son los accesorios para tuberías NPT y las roscas NPT, cómo medirlos con precisión y le ayudará a elegir los accesorios NPT adecuados.
¿Qué es un accesorio de tubería NPT?
Un Accesorio NPT Es una unión roscada que se utiliza en sistemas de plomería para sellar dos tuberías o una tubería con un accesorio. Las roscas NPT se estrechan hacia la base del accesorio. Esta forma cónica crea un sellado más hermético al enroscarse. Las roscas NPT utilizan un sellador, como sellador de tuberías o cinta de teflón, para garantizar una conexión a prueba de fugas.
Son ideales para entornos corrosivos como el marino o el procesamiento químico. Los materiales comunes para accesorios con rosca NPT incluyen latón, acero al carbono y acero inoxidable.
¿Qué son las roscas NPT?
Las roscas NPT tienen una diseño cónico, Puede proporcionar una fuerte conexión mecánica Entre tuberías y accesorios. Al unirse las roscas macho y hembra, el cono crea un sello más hermético, lo que ayuda a prevenir fugas, especialmente cuando se usa con un sellador de roscas adecuado, como cinta de teflón o sellador de tuberías. Esto le permite soportar altas presiones. Se utiliza principalmente en plomería y otras aplicaciones de flujo de fluidos.
¿Qué es el ángulo de rosca NPT?

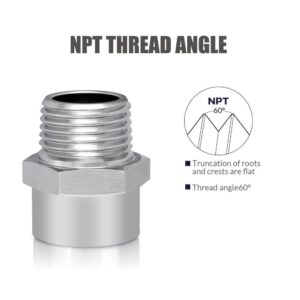

La norma de rosca NPT especifica una Rosca de 60 grados Un ángulo y un paso específico, que corresponde a la distancia entre las roscas, son los pasos. Las roscas están diseñadas para ser compatibles con otros accesorios NPT, lo que garantiza que se puedan conectar y desconectar fácilmente según sea necesario. Tenga en cuenta que los accesorios NPT no se pueden conectar a todos los accesorios. Los accesorios de tubería NPT están diseñados para roscas cónicas.
¿Pueden los accesorios de tubería NPT lograr una conexión sellada?
Sellado de rosca NPT mediante conexión mecánica gracias a su diseño cónico. Esta forma cónica crea un sellado más hermético al enroscarse el conector. Al enroscarse las roscas macho y hembra, el cono crea un sellado más hermético, lo que ayuda a prevenir fugas.
Aplicaciones de accesorios de tubería NPT
Procesos industriales: Los accesorios NPT se utilizan en las industrias para transferir líquidos y gases a presión. Se emplean en la manufactura, la producción química y la industria del petróleo y el gas, donde las conexiones seguras son fundamentales.
Aplicaciones automotrices: En la industria automotriz, los accesorios NPT se utilizan para líneas de combustible y aceite, donde su conexión segura evita fugas y garantiza un rendimiento óptimo.
Sistemas de plomería: Los accesorios NPT se utilizan para conectar tuberías y accesorios. Crean un sello hermético, esencial para el mantenimiento de las instalaciones de tuberías.
Sistemas HVAC: Los accesorios NPT se utilizan frecuentemente en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Ayudan a conectar diversos componentes, garantizando un flujo de aire eficiente y un control de temperatura.
Sistemas de protección contra incendios: La confiabilidad de los accesorios NPT los hace adecuados para sistemas de protección contra incendios, donde el suministro de agua o productos químicos debe ser constante y confiable.
Desventajas de los accesorios NPT
Susceptible a la expansión o agrietamiento del puerto debido a un apriete excesivo
El lubricante de rosca requerido puede causar contaminación del sistema
¿Cómo medir accesorios NPT?
Medir los accesorios NPT con precisión es fundamental para garantizar su correcta instalación en su sistema de tuberías. Estos son los pasos para medir los accesorios de tubería NPT:
Cómo medir roscas npt
Medir la rosca NPT sirve para determinar si se trata de un conector NPT. En primer lugar, la rosca NPT es cónica y gradualmente más gruesa, a diferencia de una rosca cilíndrica recta. En segundo lugar, es necesario confirmar si el ángulo de la rosca es de 60° (NPT es de 60°, BSP es de 55°).
Identificar el tipo de conexión NPT
Hay conexiones macho y hembra disponibles. La conexión macho NPT mide las roscas. La conexión hembra NPT mide el diámetro mayor (diámetro superior) de las roscas.
Identificar el tamaño del accesorio
El dimensionamiento del NPT se basa en el diámetro interior (ID) de la tubería, que es el diámetro efectivo del flujo por donde pasa el aire, el agua u otros fluidos.
Los accesorios NPT se identifican generalmente por su tamaño nominal, que corresponde al diámetro interior de la tubería a la que están diseñados. Los tamaños comunes incluyen 1/8″, 1/4″, 1/2″, 3/4″, 1″, etc. Sin embargo, el diámetro exterior real del accesorio será mayor que el tamaño nominal debido al grosor del material.

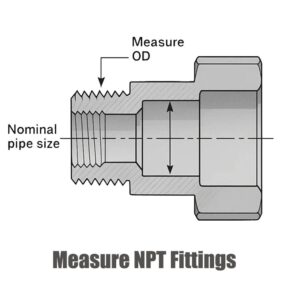

Medir el diámetro exterior

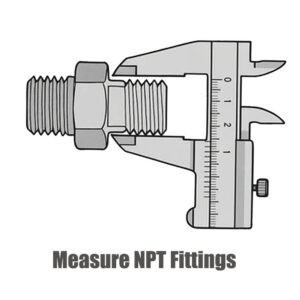

Para medir el diámetro exterior de un conector NPT, utilice un calibrador o una cinta métrica. Coloque el medidor alrededor de la parte más ancha del conector, asegurándose de medir el borde exterior de las roscas. Registre esta medida en pulgadas o milímetros.
En El diámetro exterior (OD) de la tubería es mayor que el tamaño nominal debido a la espesor de la pared de la tubería, lo que agrega aproximadamente 1/4 de pulgada (aproximadamente 1/16 de pulgada por lado).
Por ejemplo, una tubería etiquetada 3/4 de pulgada NPT en realidad mide alrededor de 1 pulgada en el diámetro exterior, pero el tamaño nominal se refiere al diámetro interior donde se produce el flujo.
Determinar el paso de la rosca
El paso se refiere a la distancia entre las roscas y es crucial para determinar la compatibilidad de los accesorios de tubería. Se puede medir con un calibre de roscas o una regla. Cuente el número de roscas en una longitud específica (generalmente una pulgada) y divida ese número entre la longitud para obtener el paso. Por ejemplo, si hay 11 roscas en una pulgada, el paso es de 11 roscas por pulgada (TPI).
Medir el ángulo cónico
Aunque no siempre es necesario, medir el ángulo cónico ayuda a garantizar un ajuste adecuado. El ángulo cónico estándar para roscas NPT es de 1 grado 47 minutos (aproximadamente 1,75 grados). Si es necesario, puede usar un transportador para medir el ángulo de la rosca.
Tabla de referencia de tamaños de rosca NPT comunes
| Talla | TPI | Paso | OD | ID |
| 1/16 de pulgada | 27 | 0.941 | 7.895 | 7.142 |
| 1/8 de pulgada | 27 | 0.941 | 10.242 | 9.489 |
| 1/4 pulgada | 18 | 1.411 | 13.616 | 12.487 |
| 3/8 de pulgada | 18 | 1.411 | 17.055 | 15.926 |
| 1/2 pulgada | 14 | 1.814 | 21.223 | 19.772 |
| 3/4 pulgada | 14 | 1.814 | 26.568 | 25.117 |
| 1 pulgada | 11.5 | 2.209 | 33.228 | 31.461 |
| 1 1/4 pulgada | 11.5 | 2.209 | 41.985 | 40.218 |
| 1 1/2 pulgada | 11.5 | 2.209 | 48.054 | 46.287 |
| 2 pulgadas | 11.5 | 2.209 | 60.092 | 58.325 |
| 2 1/2 pulgadas | 8 | 3.175 | 72.699 | 70.159 |
| 3 pulgadas | 8 | 3.175 | 88.608 | 86.068 |
| 3 1/2 pulgadas | 8 | 3.175 | 101.316 | 98.776 |
| 4 pulgadas | 8 | 3.175 | 113.973 | 111.433 |
TPI = Hilos por pulgada (1 pulgada = 25,4 mm)
Tono = 25,4÷ TPI
OD = ID+2* Altura de la rosca
Identificación = Altura de la rosca OD-2*
Comprobar compatibilidad
Después de medir el diámetro exterior, el paso y el ángulo cónico, puede comparar estas medidas con las especificaciones del conector que planea usar. Esto ayudará a garantizar la compatibilidad del conector y un buen sellado al conectarlo.
