أدوات ضغط الخراطيم
Sinopulse هي شركة تصنيع موثوقة متخصصة في أدوات الضغط الهيدروليكية عالية الجودة المصممة لتلبية احتياجات المحترفين في مختلف الصناعات. بفضل سنوات الخبرة في الحلول الهيدروليكية، تقدم Sinopulse أدوات توفر أداءً ودقة ومتانة متميزة لمجموعة واسعة من التطبيقات. تم تصميم أدوات الضغط الهيدروليكية الخاصة بنا لتجميع خراطيم سلسة، مما يضمن توصيلات موثوقة وفعالة في كل مرة.
نحن ملتزمون بتوفير منتجات من الدرجة الأولى تتوافق مع معايير الصناعة، مدعومة باختبارات صارمة وتدابير مراقبة الجودة. سواء كنت تبحث عن تحسين عملية الإنتاج الخاصة بك أو تبحث عن أداة موثوقة للصيانة، فإن أدوات الضغط الهيدروليكية من Sinopulse هي الخيار الأمثل.
لا تفوت الفرصة لتزويد عملياتك بأدوات متميزة تضمن الكفاءة والسلامة. اتصل بنا اليوم لاستكشاف مجموعتنا وتجربة الفرق الذي تحدثه Sinopulse!
نطاق تطبيق القوالب والخراطيم والتجهيزات
| رقم الوحدة | مواصفات الخرطوم حسب الشروط | القطر الداخلي للخرطوم | القطر الخارجي للخرطوم | القطر الخارجي لتركيب الخرطوم | ملحوظات |
|---|---|---|---|---|---|
| 6SRB | 5/16″، Dn8 | Φ8±0.4 | Φ14.5~16.5 | تركيبات الألومنيوم Φ19.5
تركيبات فولاذية Φ17.5 |
خرطوم رقيق الجدار Dn8 (خرطوم رقيق الجدار مقاس 3/8 بوصة) |
| 8SRB، 6 | 5/16″، Dn8 | Φ8±0.4 | Φ18.5~20.5 | وصلة ألومنيوم Φ23.5
تركيبات فولاذية Φ21.5 |
خرطوم سميك الجدار Dn8 (خرطوم سميك الجدار 3/8 بوصة) |
| 8SRB، 6 | 13/32 بوصة، 3/8 بوصة، Dn10 | Φ10~11.5 | Φ16.5~20.5 | وصلة ألومنيوم Φ23.5
تركيبات فولاذية Φ21.5 |
خرطوم Dn10 ذو الجدار الرقيق (خرطوم ذو الجدار الرقيق مقاس 1/2 بوصة) |
| 8 | 13/32 بوصة، 10 بوصة | Φ10~10.5 | Φ22~23.5 | وصلة ألومنيوم Φ26.5
تركيبات فولاذية Φ24.6 |
خرطوم سميك الجدار Dn10 (خرطوم سميك الجدار مقاس 1/2 بوصة) |
| 10SRB | 1/2 بوصة، Dn13 | Φ12.4~13.5 | Φ19.5~22 | تركيبات الألومنيوم
Φ25 |
خرطوم Dn13 ذو الجدار الرقيق (خرطوم ذو الجدار الرقيق مقاس 5/8 بوصة) |
| 10 | 1/2 بوصة، Dn13 | Φ12.4~13.5 | Φ23~25.5 | تركيبات الألومنيوم Φ27.7
تركيبات فولاذية Φ25.5 |
خرطوم سميك الجدار Dn13 (خرطوم سميك الجدار مقاس 5/8 بوصة) |
| 12SRB | 5/8 بوصة، 16 بوصة | Φ14.8~16 | Φ22.5~25 | تركيبات الألومنيوم
Φ27.8 |
خرطوم رقيق الجدار Dn16 (خرطوم رقيق الجدار مقاس 3/4 بوصة) |
| 12 | 5/8 بوصة، 16 بوصة | Φ15~16.5 | Φ28~29.5 | تركيبات الألومنيوم
Φ32.5 |
خرطوم سميك الجدار Dn16 (خرطوم سميك الجدار مقاس 3/4 بوصة) |
ملاحظة: تأكد من استخدام حجم القالب الصحيح! قد يؤدي عدم القيام بذلك إلى حدوث تسربات أو فشل في الضغط
القسم 1: تعليمات السلامة
1.1 الاستخدام المقصود

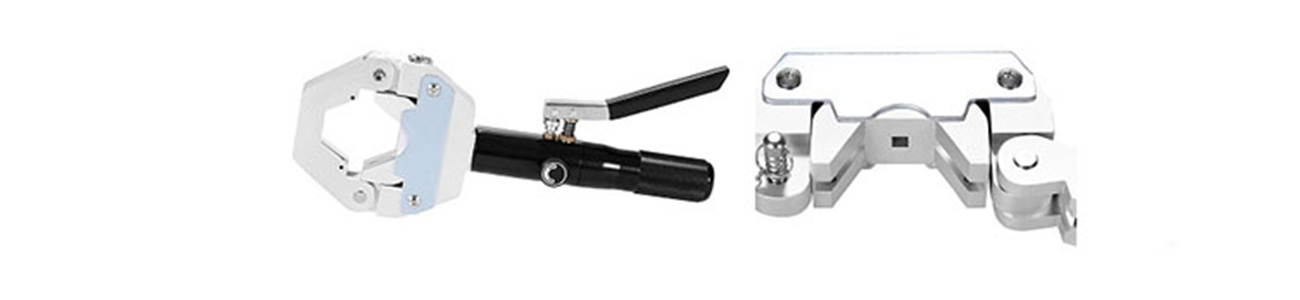

أداة الضغط الهيدروليكية RTM-S0106 هي أداة ضغط يدوية مصممة لإغلاق وصلات الخراطيم المطاطية وتركيبات الخراطيم والملحقات المطابقة. أي استخدام آخر يعتبر غير مصرح به.
لا تتحمل شركة RTM أي مسؤولية عن أي عواقب أو أضرار ناجمة عن استخدام أدوات الضغط الهيدروليكية من شركات مصنعة أخرى أو أدوات شركة RTM.
يتضمن الاستخدام المسموح به الالتزام بدليل المستخدم والتفتيش ومتطلبات الصيانة والامتثال لتعليمات السلامة.
أداة الضغط الهيدروليكية RTM-S0106 مخصصة للاستخدام اليدوي فقط ولا يجوز استخدامها في التطبيقات الثابتة أو مع أجهزة تعزيز القوة المساعدة، حيث قد يتسبب ذلك في تلف دائم للمعدات. الأداة مخصصة للاستخدام المحدد لها فقط.
1.2 قواعد السلامة العامة
انتباه! يرجى قراءة كافة تعليمات وإرشادات السلامة بعناية.
قد يؤدي عدم الالتزام بتعليمات السلامة إلى نشوب حريق أو إصابة شخصية أو عواقب وخيمة أخرى.
احتفظ بجميع تعليمات وإرشادات السلامة في مكان آمن للرجوع إليها في المستقبل.
يشير مصطلح "الأداة المحمولة باليد" إلى أداة مصممة للتشغيل باليدين ولا ينبغي وضعها في وضع ثابت أو مدعوم على الأرض.
- منطقة العمل
أ. حافظ على منطقة العمل نظيفة ومنظمة؛ فمنطقة العمل المليئة بالفوضى أو ذات الإضاءة السيئة قد تؤدي إلى وقوع الحوادث.
ب. لا تستخدم الأداة في بيئات قابلة للاشتعال أو الانفجار أو الغبار، حيث أن الشرارات الناتجة عن اصطدام المعدن قد تسبب حرائق أو انفجارات.
ج. احرص على إبعاد الأطفال والأشخاص الآخرين أثناء تشغيل الأداة، حيث قد يؤدي تشتيت الانتباه إلى وقوع حوادث. - السلامة الشخصية
أ. كن متيقظًا ومنتبهًا لأفعالك أثناء تشغيل الأداة. لا تستخدم الأداة إذا كنت متعبًا أو تحت تأثير الأدوية أو الكحول أو المخدرات، حيث يمكن أن يؤدي ذلك إلى إصابة خطيرة.
ب. ارتدِ معدات الحماية الشخصية واستخدم دائمًا نظارات السلامة. واعتمادًا على بيئة العمل، ارتدِ معدات حماية شخصية أخرى مثل قناع الغبار وأحذية العمل غير القابلة للانزلاق وخوذة السلامة وحماية السمع لتقليل مخاطر الإصابة.
ج. قبل الاستخدام، قم بإزالة أي أدوات ضبط أو مفاتيح وتحقق مما إذا كانت سلسلة المفاتيح تتداخل مع تشغيل الأداة لمنع الإصابة.
د. تجنب تمديد الخراطيم بشكل مفرط، وتأكد من وضعها بشكل صحيح، والحفاظ على التوازن من أجل التحكم بشكل أفضل في حالة وقوع حادث.
هـ. ارتدِ ملابس مناسبة وتجنب الملابس الفضفاضة أو المجوهرات. احرص على إبعاد الشعر أو الملابس أو القفازات عن الفكين والمقبض لمنع الإصابة.
و. تأكد من توصيل جميع أنظمة الشفط أو الاستخراج واستخدامها بشكل صحيح لمنع الحوادث الناجمة عن التعرض للغبار. - استخدام وصيانة أداة الضغط الهيدروليكية
أ. لا تفرط في تحميل الأداة. قبل كل استخدام، قم بسحب المكبس بالكامل عن طريق تدوير صمام تخفيف الضغط عكس اتجاه عقارب الساعة. سيؤدي هذا إلى سحب فكي الضغط بالقرب من مقعد الفك الثابت.
ب. قم بتدوير مقعد الفك الثابت لأداة الضغط عكس اتجاه عقارب الساعة لتحريكه بعيدًا عن الجزء السفلي من أسطوانة الزيت. قم بإزالة الدبوس المتصل بسلسلة المفاتيح واستبدل وحدة الضغط بواحدة تتناسب مع الخرطوم.
ج. اختر وصلات نحاسية أو ألومنيوم تتناسب مع الخرطوم وأدخل الخرطوم بالكامل في الوصلة. تأكد من وضع التجميع بشكل صحيح.
د. أدخل وصلة الخرطوم المجمعة في مقعد الفك، وأغلق مقعد الفك المتحرك على مقعد الفك الثابت، وقم بمحاذاة فتحات الدبوس، وأدخل الدبوس حتى يستقر في مكانه بالكامل.
هـ. قم بتدوير مقعد الفك الثابت لأداة الضغط في اتجاه عقارب الساعة لجعله أقرب إلى الجزء السفلي من أسطوانة الزيت.
و. أعد التحقق من سحب المكبس بالكامل، ثم قم بتدوير صمام تخفيف الضغط عكس اتجاه عقارب الساعة لسحب المكبس بالكامل، ثم قم بتدوير الصمام في اتجاه عقارب الساعة لإغلاقه (إحكامه).
ز. اضغط برفق على المقبض لجلب فكي الضغط ببطء نحو وصلة الخرطوم، مع ضبط موضع الوصلة داخل الفكين. بمجرد الوصول إلى الموضع الصحيح، تابع عملية الضغط.
ح. مراقبة التركيب بشكل مستمر أثناء الضغط للتأكد من أن الجودة والمظهر يلبيان المتطلبات.
i. بعد الضغط، قم بتدوير صمام تخفيف الضغط ببطء عكس اتجاه عقارب الساعة. سوف ينكمش المكبس بسرعة بسبب قوة الزنبرك. قم بإزالة الدبوس المتصل بسلسلة المفاتيح وافتح الفكين لإزالة وصلة الخرطوم المضغوطة.
ج. كرر عملية الضغط للتركيب التالي، أو قم بتنظيف الأداة وتخزينها في صندوق الأدوات.
انتباه! احتفظ بالأدوات بعيدًا عن متناول الأطفال. قد يؤدي الاستخدام غير المصرح به من قبل أفراد غير مدربين إلى تلف المعدات أو إصابة الأشخاص.
انتباه! لا تقم بتمديد المقبض لزيادة قوة الرفع! سيؤدي هذا إلى تلف دائم للأداة.
انتباه! إذا لم يتم وضع الخرطوم والتجهيزات بشكل صحيح، أو لم تكن الفكين قريبة من أسطوانة الزيت، أو كانت مجموعة الوحدة وتجهيزات الخرطوم غير متوافقة، فلا تحاول تشغيل الأداة. فقد يتسبب هذا في تلف دائم. كما يجب تجنب وضع يديك بالقرب من أي نقاط ضغط أثناء تشغيل الأداة! - صيانة الأدوات
يجوز فقط للموظفين المصرح لهم إصلاح الأداة باستخدام قطع الغيار الأصلية لضمان السلامة.
1.3 تعليمات السلامة الخاصة
لا تضع يديك أو أجزاء أخرى من جسمك أبدًا في منطقة عمل أداة الضغط الهيدروليكية!
إذا تعرضت الأداة لضرر بالغ، مما تسبب في تسرب الزيت أو تمزق الأسطوانة، أو تلف المكبس والفكين، فتوقف عن العمل على الفور. قد تؤدي الإصلاحات غير المصرح بها إلى إصابات خطيرة.
استخدم فقط قطع غيار RTM الأصلية للاستبدال.
يجب أن يتم تشغيل أداة الضغط RTM-S0106 بواسطة موظفين مدربين فقط.
يجب أن تكون التركيبات والخراطيم متوافقة.
ينبغي قطع التركيبات المعيبة واستبدالها بأجزاء جديدة قبل الضغط عليها.
بعد الضغط، يجب أن يخضع كل تركيب لاختبار الضغط لتلبية متطلبات العملية.
القسم 2: المواصفات الفنية لـ RTM-S0106
- قوة المكبس: 80 كيلو نيوتن
- الحد الأقصى للشوط: 14 ملم
- نطاق الضغط: القطر الاسمي DN 5/16”–5/8”
- مجموعات الوحدات القياسية: 7 مجموعات
- وضع التشغيل: يدوي
- درجة الحرارة المحيطة: من -10 درجة مئوية إلى 60 درجة مئوية
- قوة الذراع: ≤75 كجم
- وقت الضغط: حوالي 10 ثوانٍ
- مستوى الضوضاء: ≤10 ديسيبل (لم يتم اكتشافه)
- الأبعاد (الطول × العرض × الارتفاع): 780 × 412 × 43 ملم
- الوزن: 4.73 كجم
القسم 3: الصيانة والرعاية
افحص أداء أداة الضغط الهيدروليكية بانتظام. لا تستخدم أدوات تالفة وأرسلها إلى ورشة إصلاح معتمدة أو RTM للفحص. تأكد من أن الفكين يتحركان بحرية دون عوائق. افحص المسامير والبراغي بانتظام بحثًا عن التلف، واستبدل الأجزاء التالفة بمكونات RTM الأصلية بواسطة فنيين معتمدين.
بعد الاستخدام، امسح الأداة جيدًا وضع الشحم على الأجزاء المتحركة. استخدم فقط زيت هيدروليكي عالي الجودة أو زيت محمل كروي.
يجب أن يتم تنفيذ مهام الصيانة الأخرى والمعايرة والإصلاحات بواسطة فنيين معتمدين من RTM.
سوف يؤدي تلف الأختام إلى إبطال الضمان.
بعد 20000 عملية ضغط أو عامين من الاستخدام، يجب إجراء الصيانة بواسطة ورشة إصلاح معتمدة أو RTM.
عند شحن أو إرسال الأداة، تأكد من تصريف الزيت الهيدروليكي.
زيت الهيدروليك الموصى به: HB30 (قيمة الحمض 0.81 ملغ KOH / غرام) 57 مل.
القسم 4: الملحقات المضمنة
- أداة الضغط الهيدروليكية: 1
- مجموعات وحدات الضغط: 7 مجموعات
- حقيبة الحمل: 1
