Гідраўлічныя муфты з разьбой (сталь) серыі Qktl
Асаблівасці
- Злучэнне паміж сабой дзвюх частак
- Раз'яднанне шляхам адкручвання дзвюх частак
- Закрываецца тарельчатым клапанам
- Падключаецца пад рэшткавым ціскам
- Раз'яднанне пад рэшткавым ціскам
- Узаемазаменнасць нямецкага рынку
Тэхнічныя характарыстыкі
- Высакаякасная вугляродзістая сталь з тэрмічнаму апрацаванымі зношвальнымі часткамі
- NBR
- Апорнае кольца з ПТФЭ
- -25°C да +125°C (-13°F да +257°F)
- Згодна з IS0 7241-2

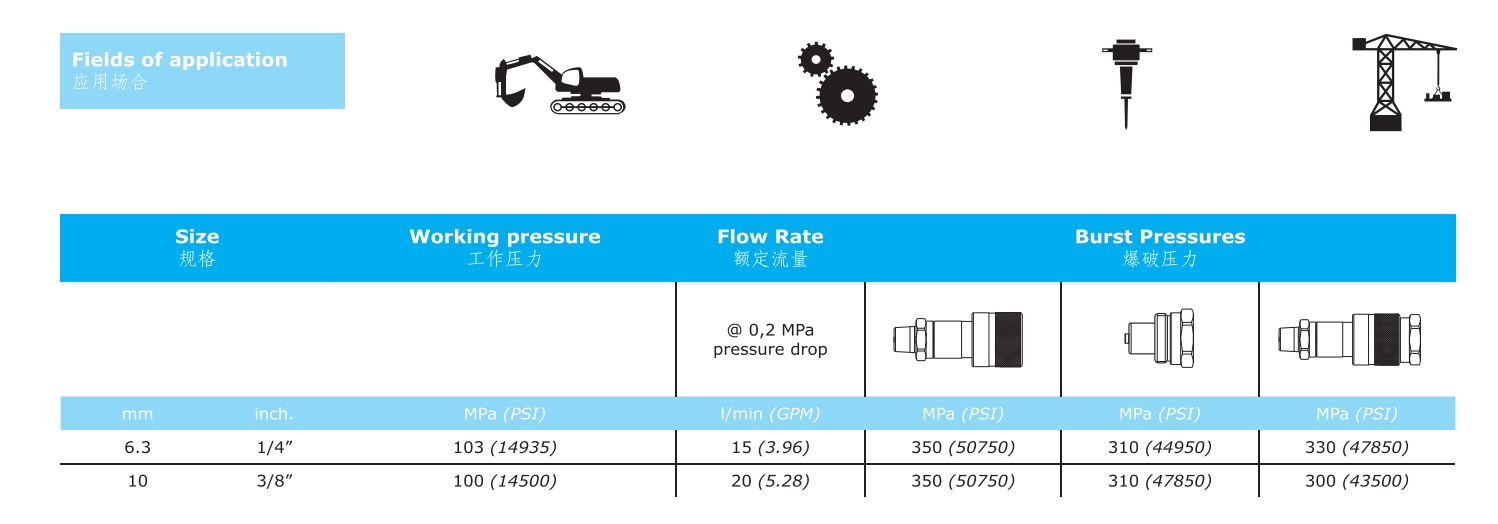

| Памер цела (у) | Намінальны ціск (бар) | Намінальны расход (GPM) | Дыяпазон тэмператур (стандартныя ўшчыльнення) |
| 1/4" | 750 | 3 | -20°C да +125°C |
| 3/8" | 750 | 6 | -20°C да +125°C |
| 1/2" | 600 | 8 | -20°C да +125°C |
| 3/4" | 600 | 10 | -20°C да +125°C |
Мужчынская нітка
| частка № | Памер ніткі | БСПП | Агульная даўжыня (мм) | Выкрытая даўжыня (мм) | Шасцігранны памер (мм) | Найбольшы дыяметр (мм) | частка № | Памер ніткі | БСПП | Агульная даўжыня (цалі) | Выкрытая даўжыня (цалі) | Шасцігранны памер (цалі) | Найбольшы дыяметр (цалі) |
| QKTL-02PF | G1/4 | 1/4" | 33 | 12 | 19 | 29 | QKTL-N02PF | NPT1/4 | 1/4" | 1.29 | 0.48 | 0.75 | 1.13 |
| QKTL-03PF | G3/8 | 3/8" | 40 | 13 | 24 | 32 | QKTL-N03PF | NPT3/8 | 3/8" | 1.58 | 0.5 | 0.94 | 1.25 |
| QKTL-04PF | G1/2 | 1/2" | 49 | 22 | 27 | 38 | QKTL-N04PF | NPT1/2 | 1/2" | 1.92 | 0.86 | 1.06 | 1.49 |
| QKTL-06PF | G3/4 | 3/4" | 70 | 40 | 50 | 56 | QKTL-N06PF | NPT3/4 | 3/4" | 2.75 | 1.57 | 1.96 | 2.2 |
Жаночая нітка
| частка № | Памер ніткі | БСПП | Агульная даўжыня (мм) | Шасцігранны памер (мм) | Найбольшы дыяметр (мм) | частка № | Памер ніткі | ДНЯЗ | Агульная даўжыня (цалі) | Шасцігранны памер (цалі) | Найбольшы дыяметр (цалі) |
| QKTL-02SFM | G1/4 | 1/4" | 60 | 21 | 29 | QKTL-N02SFM | NPT1/4 | 1/4" | 2.38 | 0.81 | 1.13 |
| QKTL-03SFM | G3/8 | 3/8" | 73 | 25 | 35 | QKTL-N03SFM | NPT3/8 | 3/8" | 2.88 | 1 | 1.38 |
| QKTL-04SFM | G1/2 | 1/2" | 63 | 27 | 45 | QKTL-N04SFM | NPT1/2 | 1/2" | 2.48 | 1.06 | 1.77 |
| QKTL-06SFM | G3/4 | 3/4" | 82 | 38 | 42 | QKTL-N06SFM | NPT3/4 | 3/4" | 3.22 | 1.49 | 1.65 |
Муфта з унутранай разьбой
| частка № | Памер ніткі | БСПП | Агульная даўжыня (мм) | Шасцігранны памер (мм) | Найбольшы дыяметр (мм) | частка № | Памер ніткі | ДНЯЗ | Агульная даўжыня (цалі) | Шасцігранны памер (цалі) | Найбольшы дыяметр (цалі) |
| QKTL-02SFF | G1/4 | 1/4" | 60 | 21 | 29 | QKTL-N02SF | NPT1/4 | 1/4" | 2.38 | 0.81 | 1.13 |
| QKTL-03SFF | G3/8 | 3/8" | 73 | 25 | 35 | QKTL-N03SF | NPT3/8 | 3/8" | 2.88 | 1 | 1.38 |
| QKTL-04SFF | G1/2 | 1/2" | 63 | 27 | 45 | QKTL-N04SF | NPT1/2 | 1/2" | 2.48 | 1.06 | 1.77 |
| QKTL-06SFF | G3/4 | 3/4" | 82 | 38 | 42 | QKTL-N06SF | NPT3/4 | 3/4" | 3.22 | 1.49 | 1.65 |
