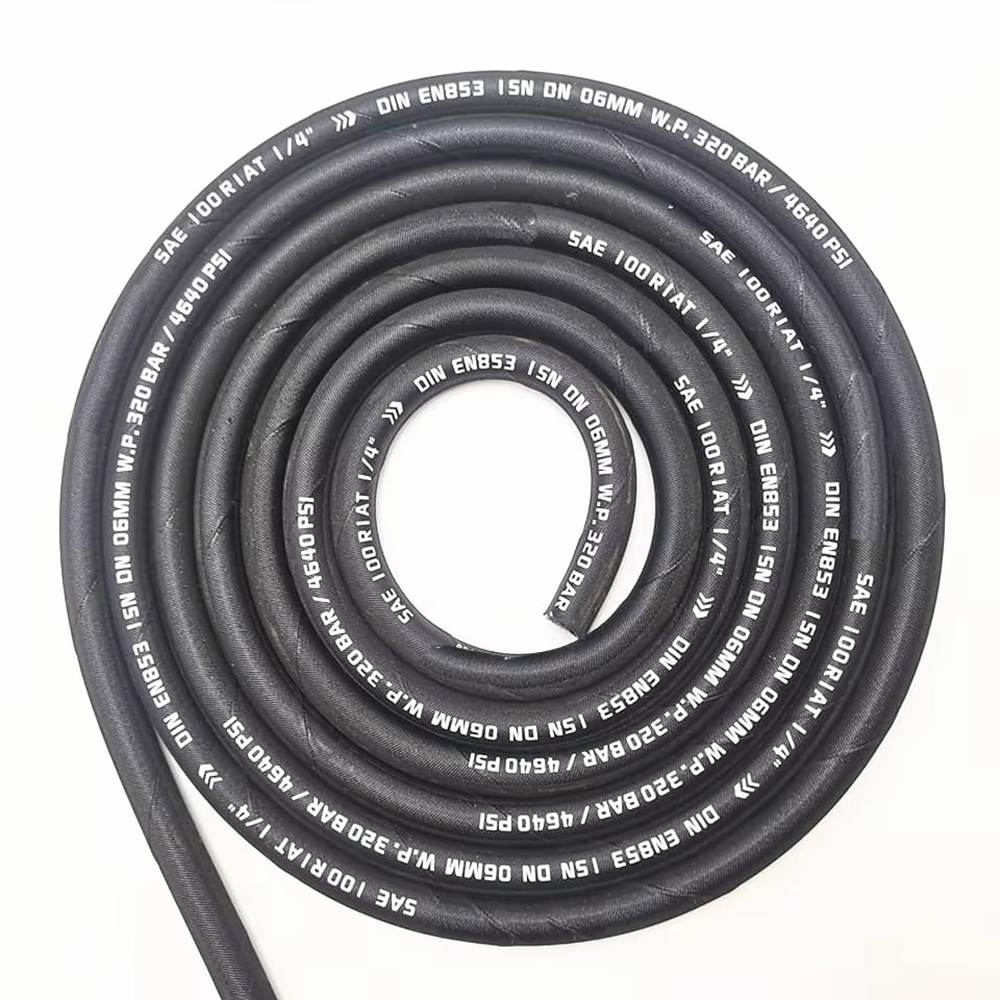

Manguera hidráulica EN853 1SN / SAE 100R1AT
Manguera hidráulica reforzada con alambre de acero SAE 100 R1
Manguera hidráulica SAE 100 R1 es un Manguera hidráulica trenzada con alambre de acero simple. La cámara interior y la cubierta están fabricadas en caucho sintético, lo que la hace antiabrasiva, resistente a aceites, combustibles y condiciones atmosféricas.
Nuestra manguera R1 fabricada según las Estándar de la Sociedad de Ingenieros Automotrices (SAE) Para mangueras de caucho de alta presión para sistemas hidráulicos, cumple o supera los requisitos de SAE 100R1AT y EN853 1SN
Con una presión de trabajo de hasta 2300 PSI, la manguera R1 es adecuada para aplicaciones de presión media, como equipos forestales, equipos de ingeniería, etc.
Confianza SINOPULSO para sus necesidades de manguera hidráulica R1.
Según: ISO 1436 / DIN EN 853 tipo 1SN / SAE J517 tipo SAE 100R1 AT
Estructura de la manguera SAE 100 R1AT:
Cámara de aire: caucho sintético resistente al aceite.
Reforzamiento: 1 trenza de alambre de acero de alta resistencia.
Cubrir: Caucho sintético resistente a la intemperie y al aceite.
| Código de manguera | Tamaño | Tamaño del guión | Identificación de la manguera | WD | Diámetro exterior de la manguera | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | EN | |||||||||
| mm | pulgada | mín. | máximo | mín. | máximo | mín. | máximo | máximo | ||
| SAE100R1-01 | 5 | 3/16" | -3 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 |
| SAE100R1-02 | 6.3 | 1/4" | -4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 |
| SAE100R1-03 | 8 | 5/16" | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 |
| SAE100R1-04 | 10 | 3/8" | -6 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 |
| SAE100R1-05 | 12.5 | 1/2" | -8 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 |
| SAE100R1-06 | 16 | 5/8" | -10 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 |
| SAE100R1-07 | 19 | 3/4" | -12 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 |
| SAE100R1-08 | 25 | 1" | -16 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 |
| SAE100R1-09 | 31.5 | 1-1/4" | -20 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 |
| SAE100R1-10 | 38 | 1-1/2" | -24 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 |
| SAE100R1-11 | 51 | 2" | -32 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 |
| Código de manguera | Presión de trabajo | Presión de prueba | Presión mínima de ruptura | Radio de curvatura mínimo | Peso | |||
|---|---|---|---|---|---|---|---|---|
| MPa | psi | MPa | psi | MPa | psi | mm | kilogramos/m | |
| SAE100R1-01 | 21.0 | 3045 psi | 42 | 6090 | 84 | 12810 | 90 | 0.210 |
| SAE100R1-02 | 19.2 | 2780 psi | 38.5 | 5580 | 77 | 11165 | 100 | 0.250 |
| SAE100R1-03 | 17.5 | 2540 psi | 35 | 5075 | 70 | 10150 | 115 | 0.311 |
| SAE100R1-04 | 15.7 | 2280 psi | 31.5 | 4570 | 63 | 9135 | 125 | 0.360 |
| SAE100R1-05 | 14.0 | 2030 psi | 28 | 4060 | 56 | 8120 | 180 | 0.451 |
| SAE100R1-06 | 10.5 | 1520 psi | 21 | 3045 | 42 | 6090 | 205 | 0.519 |
| SAE100R1-07 | 8.7 | 1260 psi | 17.5 | 2540 | 35 | 5075 | 240 | 0.651 |
| SAE100R1-08 | 7.0 | 1015 psi | 14 | 2030 | 28 | 4060 | 300 | 0.909 |
| SAE100R1-09 | 4.3 | 620 psi | 8.7 | 1260 | 18 | 2540 | 420 | 1.300 |
| SAE100R1-10 | 3.5 | 510 psi | 7 | 1015 | 14 | 2030 | 500 | 1.690 |
| SAE100R1-11 | 2.6 | 380 psi | 5.2 | 750 | 11 | 1520 | 630 | 2.00 |
Fabricamos mangueras que cumplen o superan la norma SAE 100R1. Si no encuentra los datos técnicos que necesita en la tabla a continuación, envíenoslos.
Ejemplo de tendido de manguera R1 de la marca Sinopulse:
MANGUERA HIDRÁULICA SINOPULSE GR1AT-3 SAE 100R1AT 3/16" (DN5) Presión de agua máx. 21 MPa (3045 PSI) -2Q11-
Característica
Alta calidad: Nuestra manguera R1 está hecha de caucho sintético de alta calidad, lo que la hace Resistente a la abrasión, corrosión, intemperie, ozono, envejecimiento y anti-torceduras..
Amplio rango de temperatura: Y el manguera estándar SAE 100R1 El rango de temperatura es de -40 °C a +100 °C (-40 °F a 212 °F), con servicio intermitente a 120 °C (248 °F). Si necesita una manguera R1 para temperaturas más altas o más bajas, consulte nuestra Serie de mangueras de alta temperatura y Serie de mangueras para bajas temperaturas árticasO contáctenos. Contamos con un equipo profesional de I+D para satisfacer sus necesidades.
Alta presión de trabajo: Cuando tu eliges Manguera r1 de 3/16 de pulgada (-03 dash), la presión máxima de trabajo que puede alcanzar nuestra manguera r1 3000 psi
Tamaño personalizado: Disponemos de una variedad de tamaños de diámetro interior para que usted elija, rango de 3/16" a 2"
Más seguro: Nuestra manguera R1 ha sido aprobada por MSHA y ISO 9001. El El factor de seguridad de la manguera R1 es 4:1, haciéndolo mucho más seguro.
Aplicaciones
Se utiliza para transportar fluidos hidráulicos a base de aceite, aire o agua a baja o media presión.
- Maquinaria industrial: Las mangueras SAE 100R1 se utilizan comúnmente en maquinaria industrial como prensas hidráulicas, máquinas herramienta y sistemas de transporte. Estas mangueras facilitan la transferencia de fluidos hidráulicos, el funcionamiento de diversos componentes y garantizan un funcionamiento suave y fiable.
- Equipos de construcción: Los sistemas hidráulicos se utilizan ampliamente en maquinaria de construcción como excavadoras, cargadoras y grúas, y las mangueras SAE 100R1 proporcionan la potencia hidráulica necesaria para controlar el movimiento de diferentes componentes como plumas, cucharones y estabilizadores.
- Maquinaria agrícola: Los tractores, cosechadoras y otros equipos agrícolas dependen en gran medida del sistema hidráulico para funciones como elevación, dirección y operación de accesorios, y la manguera SAE 100R1 es adecuada para transferir fluido hidráulico en estas aplicaciones.
- Automotor: Las mangueras SAE 100R1 también se utilizan en la industria automotriz para sistemas de dirección asistida, frenos y suspensión. Estas mangueras facilitan la transferencia de fluido hidráulico para garantizar el correcto funcionamiento y control de estos sistemas.
Vista de fábrica
Materia prima:
Material de caucho importado de Vietnam y Tailandia
Alambre de acero de alta resistencia a la tracción de 2750 Mpa de la fábrica de primera clase de China
Productos de mangueras hidráulicas potentes, seguras y estables
Buena dispersabilidad, alta presión de apoyo y rendimiento de pulso superior.
Excelente resistencia al aceite, resistencia al calor y resistencia al envejecimiento.
Excelente resistencia a la flexión y a la fatiga.
Taller de fábrica:
Sinopulse es un fabricante 100% de mangueras hidráulicas y mangueras industriales, incluidas todas las aplicaciones petroleras, agrícolas, de transporte, de construcción, mineras y forestales.
Producción diaria de 500.000 metros de mangueras, taller de 40.000 m²
40 líneas de producción, que incluyen máquinas de unión de alta velocidad, máquinas trenzadoras, máquinas espiraladoras de alta velocidad, máquinas industriales automáticas VP de Italia y equipos de prueba de laboratorio de series completas.
120 trabajadores calificados, 6 ingenieros con 2 asesores técnicos de compañías internacionales famosas, 2 departamentos de control de calidad y 2 gerentes de almacén son parte de nuestra encantadora gente.
50 especialistas en ventas y tres grupos de logística atienden a nuestros clientes de Italia, Alemania, Reino Unido, España, EE. UU., Canadá, Brasil, Argentina, Panamá, Perú, Chile, Vietnam, Indonesia, Australia y Rumania.
Laboratorio:
Nuestra fábrica cuenta con una gama completa de equipos de prueba de laboratorio. Contamos con avanzadas capacidades de laboratorio para realizar pruebas de calidad de productos y trabajos de investigación y desarrollo, garantizando así una calidad estable y excelente.
Después de comprar las materias primas, probamos cada lote para asegurarnos de que cumplan con los requisitos técnicos de nuestro producto.
Después de la producción, probamos cada manguera, su presión de funcionamiento y de rotura, y realizamos una prueba de pulso para cada pedido para garantizar que esté calificada como 100% después de salir de fábrica.
Nos esforzamos por ofrecer a nuestros clientes mangueras de primera calidad, haciendo todo lo posible para garantizar su calidad.
"¡Que nuestros usuarios finales se sientan cómodos en el uso y seguros al conducir!" es nuestro objetivo común.
Embalaje del producto:
1. Al embalar mangueras hidráulicas, cartones o cajas de madera según los requisitos del cliente.
2. Empacaremos la manguera después de finalizar la producción de la manguera.
3. Generalmente se utilizan bolsas tejidas y películas plásticas para el embalaje.
4. Se puede proporcionar un embalaje especial según las necesidades del cliente. El embalaje especial es una solicitud de los clientes de Edible ACC Ording.
Descargar
Catálogo de mangueras hidráulicas Sinopulse 2025
Productos populares
Producto relacionado
¿Qué es SAE 100 R1?
SAE 100 R1 es una manguera hidráulica. Está diseñada para alta presión. Transporta fluido hidráulico de una pieza a otra. SAE significa Sociedad de Ingenieros Automotrices. Este grupo establece las normas para las mangueras. El número 100 indica el nivel de presión. El código R1 significa que la manguera tiene una malla de alambre de acero. Esta malla la hace resistente. Se utiliza en maquinaria de construcción, agrícola e industrial.
¿Qué significa SAE 100 R1 AT?
La SAE 100 R1 AT es una manguera hidráulica. Las siglas AT significan "Tipo A - trenza de un solo alambre". La manguera cuenta con una trenza de un solo alambre de acero para mayor resistencia. Cumple con las normas SAE de seguridad y calidad. Admite aceite, aire o fluidos a base de agua. Muchos trabajadores en la agricultura, la minería y la construcción utilizan esta manguera.
¿Qué es la manguera SAE 100 R1?
La manguera SAE 100 R1 es una manguera trenzada de un solo alambre. Tiene un tubo interior de caucho, resistente al aceite. Tiene una trenza central de alambre de acero, que le confiere resistencia. Tiene una cubierta exterior de caucho, resistente a la intemperie y al desgaste. Esta manguera se utiliza en máquinas hidráulicas.
¿Cuántos HP tiene el R1-04?
Las mangueras no tienen potencia. Tienen valores de presión. La manguera R1-04 tiene 1/4 de pulgada de ancho interior. Su presión de trabajo es de 2750 PSI. Su presión de ruptura es de 11 000 PSI.
¿Qué es una manguera 100 R1?
La manguera 100 R1 es otro nombre para la manguera SAE 100 R1. Es una manguera trenzada de un solo alambre. Funciona a alta presión. Puede transportar petróleo crudo, combustible, aceite lubricante y anticongelante.
¿Qué significan los números en la manguera hidráulica?
Los números indican el tamaño y la capacidad nominal de la manguera. Indican el diámetro interior, el ancho exterior y el nivel de presión.
¿Cuál es la clasificación de presión de la manguera SAE 100 R1?
La clasificación varía según el tamaño. Una manguera de 3/8 de pulgada funciona a 3000 PSI. Una manguera de 1/2 pulgada funciona a 2300 PSI. Una manguera de 3/4 de pulgada funciona a 1500 PSI. Una manguera de 1 pulgada funciona a 1275 PSI.
¿Cuál es la clasificación de presión de una manguera 100 R1?
La presión depende del tamaño. Puede variar entre 1300 PSI y 3600 PSI. Consulte la tabla del fabricante de la manguera para obtener la presión correcta.
¿Qué es SAE 100 R1 AT?
La SAE 100 R1 AT es una manguera con una malla de alambre de acero. Se utiliza en máquinas que requieren presión media o alta. Es común en maquinaria móvil e industrial.
¿Cómo leo un número de manguera hidráulica?
El número en la manguera hidráulica indica el tamaño y la presión. Por ejemplo, "1/4 – WP 3000 PSI" significa que la manguera tiene 1/4 de pulgada de ancho interior. Esto significa que puede funcionar a 3000 PSI.
¿Dónde utilizar la manguera SAE 100 R1?
La manguera R1 se puede usar en maquinaria agrícola, excavadoras y elevadoras. Funciona con aceite, agua o fluidos mixtos.
¿Qué es una manguera R1?
La manguera R1 es una manguera trenzada de un solo alambre. Está diseñada para presión media. Cuenta con una resistente cubierta de goma que la protege de cortes y desgaste.
¿Qué significa manguera hidráulica SAE 100 R1 AT de 1/2 pulg.?
La "1/2" significa que la manguera tiene 1/2 pulgada de ancho interior. El nombre SAE 100 R1 AT significa que es una manguera trenzada de un solo alambre.
¿Cuáles son las especificaciones de la manguera R1?
La manguera R1 funciona a presión media. El rango de temperatura es de -40 °C a +155 °C. El tubo interior es de goma. La malla es de alambre de acero. La cubierta es de goma resistente a la intemperie y al desgaste.
¿Qué es una manguera hidráulica R1?
La manguera hidráulica R1 consta de tres partes: un tubo de goma resistente al aceite, una malla de alambre de acero y una cubierta exterior de goma. Es resistente al aceite, al calor y al envejecimiento. Funciona entre -40 °C y +100 °C.
¿Cuál es la diferencia entre las mangueras hidráulicas R1 y R2?
La manguera R1 tiene una malla de acero. Funciona a presión media. La manguera R2 tiene dos mallas de acero. Funciona a presión alta.
¿Suministran tablas de roscas de manguera SAE 100 R1?
Sí, Sinopulse puede suministrarlas. Fabricamos mangueras SAE 100 R1. Estas mangueras tienen una malla de alambre de acero y funcionan hasta 3600 PSI. Podemos proporcionar manuales y gráficos técnicos si es necesario.
¿Qué significan las mangueras R1, R2, R3… R9?
Los códigos indican el tipo de manguera y el nivel de presión. R1 significa una sola trenza para presión media. R2 significa dos trenzas para presión alta. Los demás números indican otras configuraciones y usos.
¿Cómo se fabrica la manguera SAE 100 R1?
La manguera tiene tres capas. La interior es de goma resistente al aceite. La central es una malla de alambre de acero. La exterior es de goma resistente al aceite, al ozono y al desgaste. Esto la hace resistente y duradera.
¿Cómo crimpar el conector de la manguera SAE 100 R1?
No es necesario cortar la cubierta exterior. Puede engarzarla con una crimpadora. Puede usar acoplamientos estándar o de la serie W.
¿Cómo encontrar el mejor fabricante de mangueras R1 o R2?
Elige un fabricante con certificados. Elige un fabricante que ofrezca soporte. Elige un fabricante que muestre informes de pruebas.
¿Cómo comprar mangueras R1 o R2 en las fábricas?
Primero, necesitas saber qué quieres. Luego, debes consultar con los proveedores y probar muestras. También puedes visitar la fábrica. Después, debes firmar un contrato. Si tu pedido es pequeño, puedes comprar a un distribuidor. El precio puede ser más alto, pero es más fácil.
¿Cómo puedo encontrar proveedores de mangueras SAE 100 R1 para mi taller?
Busque una calidad estable. Busque un precio justo. Busque un buen servicio. Sinopulse suministra mangueras SAE 100 R1 a todo el mundo.
¿Qué es la manguera SAE 100R1 (R1AT)?
La SAE 100R1, también llamada R1AT, R1 o EN853 1SN, es una manguera hidráulica de media presión. Cumple con la norma de la Sociedad de Ingenieros Automotrices (SAE). Se utiliza para transportar aceite hidráulico o fluidos a base de agua. Se encuentra en carretillas elevadoras, tractores, camiones y maquinaria de construcción. Muchas mangueras negras con trenzado de alambre de acero son mangueras R1. Es un componente hidráulico común en maquinaria.
¿Cuál es la estructura de la manguera R1?
La manguera R1 tiene tres capas. La capa interior del tubo es de caucho resistente al aceite, lo que evita que el aceite hidráulico la dañe. La capa intermedia es de malla de alambre de acero, lo que ayuda a la manguera a mantener la presión. La capa exterior es de caucho de alta calidad, lo que protege las capas interiores del desgaste, el envejecimiento, el sol y el ozono. La manguera dura mucho tiempo incluso en exteriores.
¿En qué se diferencia la manguera SAE 100R1 de la manguera de goma normal?
Las mangueras de goma normales funcionan a baja presión, como las de agua o aire. Pueden reventar en sistemas hidráulicos de alta presión. Las mangueras R1 tienen una capa de alambre de acero. Resisten más presión. Están diseñadas para sistemas hidráulicos. Son más seguras y duraderas que las mangueras normales.
¿Cuál es la diferencia entre la manguera SAE 100R1 y R4?
R1 y R4 tienen usos diferentes. R1 es para aceite a alta presión, como de la bomba al cilindro. La manguera R4 es para succión o retorno de aceite. Tiene acero en espiral en su interior para evitar que se aplaste. R4 se usa del tanque a la bomba. No debe reemplazar R4 por R1.
¿Cuál es la diferencia entre SAE 100R1 y R5?
La R5 también es una manguera de alta presión, pero más resistente. Tiene dos capas: una de acero reforzado en el interior y una de fibra u otro trenzado en el exterior. Es más resistente al desgaste y a los impactos. La R5 está diseñada para máquinas que requieren mayor seguridad, como la minería o la maquinaria pesada.
¿Qué fluidos puede transportar la manguera R1?
La manguera R1 transporta aceite hidráulico mineral y fluidos a base de agua. La mayoría de los sistemas hidráulicos convencionales la utilizan. No debe transportar gasolina, diésel ni gas comprimido a menos que el fabricante lo autorice.
¿Qué máquinas o industrias utilizan la manguera R1?
La manguera R1 se utiliza en numerosas máquinas. Tractores, cosechadoras, excavadoras, cargadoras, carretillas elevadoras, máquinas herramienta, estaciones hidráulicas y máquinas de inyección la utilizan.
¿Cuál es la presión de trabajo y de ruptura de la manguera R1?
La presión depende del tamaño de la manguera. Las mangueras pequeñas, como las de 3/16 de pulgada, soportan aproximadamente 250 bar (3600 psi). La presión de rotura es aproximadamente cuatro veces la presión de trabajo, alrededor de 1000 bar (14500 psi). Las mangueras más grandes, como las de ½ pulgada, pueden soportar solo 160 bar. Elija el tamaño según la presión que necesite.
¿Cuál es el rango de temperatura de la manguera R1?
La manguera R1 funciona de -40 °C a 100 °C. No se agrieta con el frío ni se ablanda con el calor. Esta gama es compatible con la mayoría de las máquinas y equipos móviles.
¿Pueden SAE 100R1 y EN853 1SN reemplazarse entre sí?
Sí. SAE es la norma estadounidense. EN853 1SN es la norma europea. Tienen la misma estructura, tamaño y presión. Muchos fabricantes marcan ambas normas. Puede sustituir una por la otra en el lugar.
¿Qué marca de mangueras puede reemplazar el R1-04?
R1-04 significa manguera R1 con un diámetro interior de ¼ de pulgada (6 mm). Puede reemplazar muchas marcas como Aeroquip FC211, Parker serie 421 y Weatherhead H104. Si el tamaño y los accesorios coinciden, se pueden usar indistintamente.
¿Qué accesorios funcionan con la manguera R1?
Utilice accesorios diseñados para mangueras trenzadas r1. Se engarzan en la manguera. Los tipos más comunes son los de rosca o acoplamientos rápidos. Los accesorios deben ser del tamaño de la manguera y estar bien engarzados. De lo contrario, podrían producirse fugas de aceite o fallas en la manguera.
¿Cuáles son los tamaños comunes de manguera R1?
Los tamaños comunes son R1-04, R1-06 y R1-10. Divida el número entre 4 para obtener las pulgadas: R1-04 es ¼ de pulgada (6 mm), R1-06 es ⅜ de pulgada (10 mm) y R1-10 es ⅝ de pulgada (16 mm). Estos tamaños son fáciles de comprar y reemplazar.
¿Los diferentes tamaños tienen diferentes límites de presión?
Sí. Las mangueras pequeñas soportan más presión. Las mangueras grandes soportan menos presión por área. Por ejemplo, una manguera R1 de ¼ de pulgada puede soportar 250 bar. Una manguera R1 de ½ pulgada puede soportar 160 bar. Siempre revise la presión antes de reemplazar o diseñar una línea.
¿Cómo elegir una manguera hidráulica R1?
Verifique la presión, el caudal, el diámetro y la longitud de la manguera del sistema r1. Revise la ruta de instalación para detectar curvas o fricción. También debe considerar la temperatura de su aplicación, como el calor, el frío o el sol.
¿Cómo mantener la manguera R1?
Revise la manguera r1 para detectar grietas, abultamientos, desgaste o fugas. Revise las abrazaderas y los soportes. Preste atención a ruidos extraños y observe si hay fugas en las conexiones. Mantenga la manguera limpia. Evite la presión excesiva y las curvas frecuentes.
¿Cuánto dura una manguera R1?
La vida útil de la manguera R1 suele ser de 3 a 5 años. El calor intenso, la vibración, el sol o los productos químicos la acortan. Revise las mangueras regularmente para determinar si es necesario reemplazarlas.
¿Cómo reemplazar una manguera R1?
Elija una manguera r1 nueva certificada. Conecte los conectores y engánchela correctamente. Libere la presión antes de retirar la manguera vieja. Retire el aire del sistema después de la instalación. Pruebe primero a baja presión. Úsela normalmente solo cuando no se detecten fugas.
¿Cómo elegir un fabricante confiable de mangueras SAE 100R1?
Puede buscar certificaciones como ISO9001 o MSHA. Además, verifique la calidad de producción y la estabilidad de los materiales. Muchos fabricantes han probado cada lote para detectar presión y rotura; puede consultar el video de la prueba de la manguera. Luego, revise las reseñas y los clientes habituales. Los buenos fabricantes ofrecen soporte técnico y confiabilidad. Producto de manguera hidráulica SAE 100R1at!
