Pneumatico SAE 100R14C

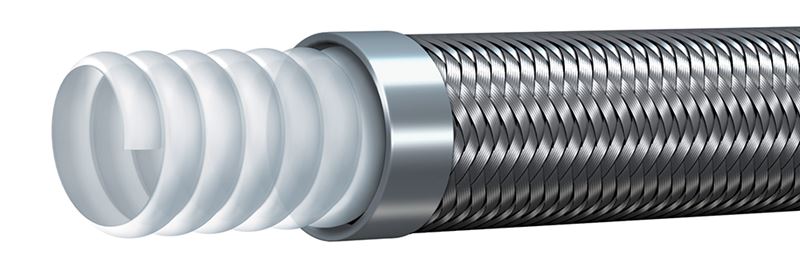

Tubo idraulico in PTFE intrecciato in acciaio inossidabile
COSTRUZIONE:
Tubo: PTFE (politetrafluoroetilene), Tubo corrugato.
Rivestimento: Singola treccia di filo di acciaio inossidabile serie AISI #304
TEMPERATURA:
• Da -55 °C a +210 °C (intermittente 260 °C).
APPLICAZIONE:
Il tubo in PTFE ha eccellenti caratteristiche di temperatura sia ad alte che a basse temperature, eccellente resistenza chimica, proprietà di non contaminazione, basso coefficiente di attrito e resistenza al deterioramento. Pertanto, il tubo è generalmente utilizzato in applicazioni in cui tutte o una delle proprietà di cui sopra sono il criterio principale.
Certificazioni MSHA e ISO9001:2015, GOST e SGS.
| Codice | Dimensione | Diametro interno | Diametro esterno | Pressione di lavoro | Pressione di scoppio | Raggio di curvatura | EsWeightr di parete | Lunghezza | ||||
| # | Trattino | mm | Pollici | mm | mm | bar | psi | bar | psi | mm | mm | m |
| Codice SNP-R14C01 | R14C-01 | 3.2 | 1/8" | 3.0-3.8 | 6.3-7.9 | 183 | 2654 | 550 | 7975 | 24 | 1.000 | 45-110 |
| Codice SNP-R14C02 | R14C-02 | 4.8 | 3/16" | 5.0-5.6 | 10.2-11.0 | 170 | 2465 | 510 | 7395 | 28 | 1.000 | 45-110 |
| Codice SNP-R14C03 | R14C-03 | 6.4 | 1/4" | 6.1-6.8 | 12.3-12.9 | 140 | 2030 | 420 | 6090 | 32 | 1.000 | 45-110 |
| Numero di serie SNP-R14C04 | R14C-04 | 7.9 | 5/16" | 7.8-8.5 | 12.5-13.3 | 133 | 1929 | 400 | 5800 | 36 | 1.000 | 45-110 |
| Codice SNP-R14C05 | R14C-05 | 9.5 | 3/8" | 9.1-10.2 | 14.0-14.9 | 127 | 1842 | 380 | 5510 | 59 | 1.250 | 45-110 |
| Codice SNP-R14C07 | R14C-07 | 12.7 | 1/2" | 13.5-14.5 | 18.2-19.1 | 110 | 1595 | 330 | 4785 | 80 | 1.250 | 45-110 |
| Codice SNP-R14C08 | R14C-08 | 15.9 | 5/8" | 15.8-17 | 24.2-25.5 | 73 | 1059 | 220 | 3190 | 92 | 1.500 | 45-110 |
| Codice SNP-R14C09 | R14C-09 | 19.1 | 3/4" | 19.0-20.2 | 27.8-28.5 | 67 | 972 | 200 | 2900 | 105 | 1.500 | 45-110 |
| Numero di serie SNP-R14C10 | R14C-10 | 22.0 | 7/8" | 22.0-23.2 | 30.3-31.5 | 58 | 841 | 175 | 2538 | 120 | 1.500 | 45-110 |
| Numero di serie SNP-R14C11 | R14C-11 | 25.4 | 1" | 25.8-26.9 | 34.3-35.5 | 50 | 725 | 150 | 2175 | 135 | 2.000 | 45-110 |
| Numero di serie SNP-R14C12 | R14C-12 | 22.0 | 1-1/4" | 38.5-39.9 | 49.8-50.5 | 27 | 392 | 80 | 1160 | 135 | 2.000 | 45-110 |
| Numero di serie SNP-R14C13 | R14C-13 | 25.4 | 1-1/2" | 49.5-50.8 | 62.0-63.5 | 19 | 276 | 55 | 798 | 165 | 2.000 | 45-110 |
