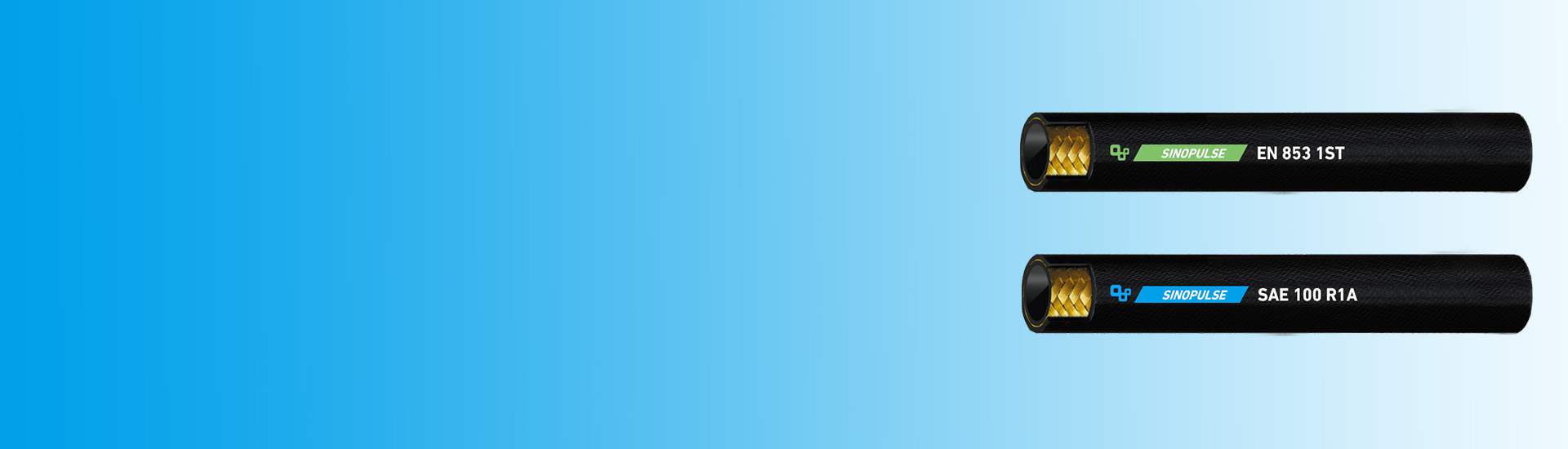

Tubo flessibile idraulico DIN EN853 1ST/SAE 100R1A
DIN EN853 1°/SAE 100R1A
Un tubo flessibile idraulico intrecciato in filo d'acciaio (superficie avvolta)
COSTRUZIONE:
Sottostrato: gomma sintetica ad alta resistenza.
Rinforzo: uno strato di rete metallica in acciaio ad alta resistenza.
Copertura: Gomma sintetica antiabrasiva, resistente agli oli, ai carburanti e agli agenti atmosferici.
TEMPERATURA:
• Da -40 °C a +100 °C (intermittente 120 °C).
APPLICAZIONE:
Oli minerali e biologici, a base di acqua e glicole, acqua, lubrificanti. Approvati MSHA e ISO9001:2015 e GOST e SGS
| Codice | Dimensione | Diametro interno | Diametro esterno | Pressione di lavoro | Pressione di scoppio | Raggio di curvatura | Peso | Lunghezza | ||||
| # | Trattino | mm | Pollici | mm | mm | bar | psi | bar | psi | mm | kg/m | m |
| Numero di serie SNP-1ST03 | 1°-03 | 4.8 | 3/16" | 4.6-5.4 | 11.9-13.5 | 250 | 3625 | 1000 | 14500 | 90 | 0.264 | 50/100 |
| Numero di serie SNP-1ST04 | 1°-04 | 6.4 | 1/4" | 6.2-7.0 | 15.1-16.7 | 225 | 3263 | 900 | 13050 | 100 | 0.281 | 50/100 |
| Numero di serie SNP-1ST05 | 1°-05 | 7.9 | 5/16" | 7.7-8.5 | 16.7-18.3 | 215 | 3118 | 860 | 12470 | 115 | 0.334 | 50/100 |
| Numero di serie SNP-1ST06 | 1°-06 | 9.5 | 3/8" | 9.3-10.1 | 19.0-20.6 | 180 | 2610 | 720 | 10440 | 130 | 0.429 | 50/100 |
| Numero di serie SNP-1ST08 | 1°-08 | 12.7 | 1/2" | 12.3-13.5 | 22.2-23.8 | 160 | 2320 | 640 | 9280 | 180 | 0.519 | 50/100 |
| Numero di serie SNP-1ST10 | 1°-10 | 15.9 | 5/8" | 15.5-16.7 | 25.4-27.0 | 130 | 1885 | 520 | 7540 | 200 | 0.639 | 50/100 |
| Numero di serie SNP-1ST12 | 1°-12 | 19.1 | 3/4" | 18.6-19.8 | 29.4-31.0 | 105 | 1523 | 420 | 6090 | 240 | 0.759 | 50/100 |
| Numero di serie SNP-1ST16 | 1°-16 | 25.4 | 1" | 25.0-26.4 | 37.1-39.1 | 88 | 1276 | 352 | 5104 | 300 | 0.913 | 50/100 |
| Numero di serie SNP-1ST20 | 1°-20 | 31.8 | 1.1/4" | 31.4-33.0 | 44.4-47.6 | 63 | 914 | 252 | 3654 | 420 | 1.458 | 20/40 |
| Numero di serie SNP-1ST24 | 1°-24 | 38.1 | 1.1/2" | 37.7-39.3 | 50.8-54.0 | 50 | 725 | 200 | 2900 | 500 | 1.650 | 20/40 |
| Numero di serie SNP-1ST32 | 1°-32 | 50.8 | 2" | 50.4-52.0 | 65.1-68.3 | 40 | 580 | 160 | 2320 | 630 | 2.063 | 20/40 |
Tubi flessibili rinforzati con treccia metallica per linee a bassa e media pressione e linee di ritorno.
Intervallo di temperatura di funzionamento: da -40°C a +100°C, con picco di +125°C.
Fluidi qualificati: oli minerali, oli vegetali e di colza, oli glicolici e poliglicoli, oli a base di esteri sintetici, oli in emulsione acquosa, acqua.
- Sottostrato: gomma sintetica resistente all'olio.
- Rinforzo: una treccia in acciaio ad alta resistenza.
- Copertura: Gomma sintetica nera, resistente all'olio e all'ambiente.
A seconda del rivestimento esterno questo tubo idraulico è disponibile in 3 versioni
- Copertina:
- Copertura standard: gomma sintetica
- Veicolo elettrico sempreverde: Elevata resistenza all'abrasione (resistenza alla fiamma approvata MSHA)
- Per sempre FV: Molto resistente all'abrasione
