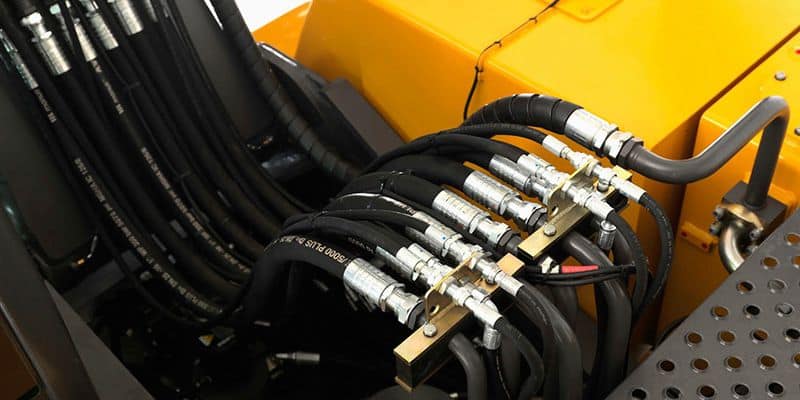

Gruppi di tubi idraulici
A gruppo tubo flessibile idraulico è un componente progettato specificamente per il trasferimento dell'olio idraulico in un sistema idraulico. È costituito da diversi componenti idraulici fondamentali, tra cui tubi e raccordi idraulici. Consente il trasferimento sicuro e regolare dell'olio idraulico ad alta pressione tra i vari componenti del sistema idraulico. Questo gruppo è fondamentale per il corretto funzionamento delle apparecchiature pesanti, progettati per gestire fluidi ad alta pressione, mantenere connessioni prive di perdite e resistere a condizioni operative difficili.
I gruppi di tubi idraulici Sinopulse sono costituiti da tubi idraulici con raccordi a crimpare preassemblati. È possibile personalizzare il tipo di tubo, la lunghezza e i raccordi in base ai requisiti del progetto per creare l'assemblaggio più adatto.
Questi tubi e raccordi sono prodotti nella nostra fabbrica, per garantire la conformità alle vostre specifiche. Procederemo alla produzione personalizzata una volta determinate le dimensioni del tubo e i raccordi finali richiesti.
I componenti dell'assemblaggio del tubo idraulico comprendono i seguenti elementi:
Tubi flessibili idraulici: I tubi flessibili di un gruppo di tubi idraulici devono essere in grado di resistere ad alte pressioni e a diversi tipi di fluidi idraulici.
Raccordi idraulici: I raccordi di un gruppo di tubi idraulici devono essere in grado di collegare saldamente i tubi a pompe, cilindri, valvole o altri componenti, garantendo l'assenza di perdite.
Altri componenti: Oltre ai tubi e ai raccordi, il gruppo comprende anche adattatori, connettori o morsetti per garantire la compatibilità tra diversi tipi di filettatura, dimensioni o standard di connessione e per mantenere saldamente i tubi in posizione. Inoltre, si consiglia di installare manicotti protettivi per i tubi flessibili per prolungarne la durata e ridurne l'usura.
Come vengono realizzati i gruppi di tubi flessibili idraulici
Fase 1. Taglio e preparazione del tubo
Il tubo flessibile viene misurato con precisione alla lunghezza richiesta prima del taglio. Un apposito tagliatubi dotato di una lama di taglio idonea viene utilizzato per tagliare il tubo in modo netto e perpendicolare, riducendo il rischio di deformazione o contaminazione. Dopo il taglio, entrambe le estremità del tubo flessibile vengono accuratamente pulite per rimuovere eventuali detriti o impurità che potrebbero compromettere le prestazioni del sistema idraulico.
Fase 2. Montaggio dell'accessorio
Selezionare il raccordo per tubo flessibile e la matrice di crimpatura appropriati. Quindi, utilizzare una macchina crimpatrice per fissare saldamente il raccordo selezionato al tubo idraulico. Il gruppo matrice di crimpatura sulla macchina crimpatrice preme l'anello metallico all'interno del raccordo contro il tubo, creando una connessione permanente e sicura.
Inserire la punta del raccordo nel tubo idraulico e fissarla con la fascetta. Serrare in senso orario fino a ottenere una connessione salda. Prima di utilizzare questo metodo, assicurarsi sempre che il tipo di filettatura, lo standard e le dimensioni del raccordo corrispondano all'estremità filettata del tubo.
Fase 3. Misure di test e controllo qualità
I test e il controllo qualità sono progettati per garantire che il gruppo tubi idraulici soddisfi gli standard di sicurezza applicabili e i requisiti di prestazione previsti.
Dove viene utilizzato un gruppo di tubi idraulici?
In parole povere, il tubo idraulico viene utilizzato per trasportare l'olio idraulico tra due porte o componenti idraulici. Come potete immaginare, questo sistema può avere moltissime applicazioni!
Nell'industria mineraria, vi è una serie di macchine che utilizzano l'idraulica. In particolare, le macchine per il movimento terra dipendono dai tubi idraulici per azionare il braccio e sollevare i carichi. Altre macchine includono trivelle, camion, minatori continui e bulldozer.
Oltre all'industria mineraria, anche l'industria delle costruzioni utilizza attrezzature per il movimento terra. I tubi idraulici sono utilizzati per assistere le macchine nel sollevamento di materiali da costruzione pesanti.
Produzione
I tubi idraulici trovano molteplici impieghi nel processo produttivo, soprattutto nelle catene di montaggio e con la crescente diffusione della tecnologia robotica. Nel settore manifatturiero, i tubi idraulici possono essere utilizzati anche per la produzione alimentare, automobilistica e persino casearia!
I sistemi idraulici dell'industria automobilistica sono utilizzati per vari componenti. Esempi di sistemi idraulici sono: pompe, freni e motori. L'applicazione dei tubi idraulici spazia dal processo di produzione alle attrezzature utilizzate per la manutenzione dei veicoli.
I gruppi di tubi idraulici sono spesso utilizzati nelle macchine per la raccolta delle colture. Queste macchine e i relativi sistemi di tubi idraulici devono affrontare condizioni difficili. I tubi idraulici utilizzati in agricoltura devono affrontare condizioni climatiche estreme, radiazioni UV quotidiane e l'inquinamento delle colture circostanti.
Come misurare il tuo tubo flessibile personalizzato
Durante l'assemblaggio di tubi idraulici, è possibile scegliere tra diverse angolazioni dei raccordi terminali, come dritto, a 45° e a 90°. Se si scelgono due curve, ad esempio una a 90° e una a 45°, è necessario conoscerne la direzione di installazione in modo da poter reinstallare il tubo sulla propria attrezzatura. In caso di dubbi sulla direzione di installazione del tubo, si prega di contattarci prima di ordinare!
Costruisci il tuo tubo personalizzato
Il nostro marchio proprietario di tubi idraulici, Sinopulse, può essere preassemblato secondo le specifiche desiderate. Forniamo anche raccordi per completare l'assemblaggio dei vostri tubi idraulici.
Questi tubi e raccordi sono prodotti internamente e garantiscono la conformità alle vostre specifiche. Li produciamo dopo aver determinato le dimensioni del tubo e i raccordi finali richiesti.
Su questo sito web puoi creare il tuo tubo flessibile personalizzato. Offriamo una varietà di tubi tra cui scegliere. Puoi selezionare il tipo di tubo, la lunghezza e i raccordi, e noi lo realizzeremo su misura per te.
I tubi flessibili idraulici personalizzati sono dotati di raccordi installati su entrambe le estremità, utilizzati per collegare il tubo ad apparecchiature compatibili. I tubi flessibili idraulici sono utilizzati per il trasferimento di fluidi in sistemi a base di petrolio e acqua, presenti in apparecchiature industriali, marine, automobilistiche, minerarie e manifatturiere. Questi tubi flessibili idraulici sono rinforzati per massimizzarne la resistenza.
Considerazioni sulla sicurezza e l'installazione dei tubi flessibili
Quando si installa un tubo per la prima volta, assicurarsi di lasciarlo un po' allentato. Questo evita che il tubo subisca sollecitazioni indesiderate quando si muove durante l'uso.
Durante l'installazione, assicurarsi che il tubo flessibile non presenti torsioni indesiderate. Il tubo cercherà di raddrizzarsi durante l'uso, il che potrebbe danneggiarlo.
Evitare curve eccessive durante l'installazione del tubo. Una curvatura eccessiva può causare pieghe indesiderate nel tubo, con conseguenti guasti catastrofici.
Adattatori e staffe possono proteggere il tubo dall'esposizione a rischi ambientali. Fissare il tubo correttamente e lontano da fonti di calore tramite staffe per garantirne la massima durata.
Selezione dei giusti gruppi di tubi idraulici
La scelta del giusto gruppo di tubi idraulici è fondamentale per garantire l'efficienza del sistema, la sicurezza e prolungare la durata delle apparecchiature idrauliche. I fattori chiave da considerare includono:
Intervallo di pressione e temperatura di esercizio: Assicurarsi che la pressione di esercizio nominale del tubo selezionato sia sufficientemente al di sopra della pressione di picco prevista per l'applicazione. Questo aiuta a gestire le fluttuazioni di pressione e previene guasti prematuri del tubo. Analogamente, il materiale del tubo selezionato deve essere in grado di resistere a temperature di esercizio estreme senza degrado delle prestazioni.
Compatibilità dei fluidi: Il tubo interno del tubo selezionato deve essere realizzato in un materiale compatibile con il fluido idraulico erogato. Questo previene reazioni chimiche, evitando così la contaminazione del sistema o danni al tubo.
Flessibilità e raggio di curvatura: I tubi idraulici con raggi di curvatura e flessibilità adeguati offrono numerosi vantaggi, tra cui un cablaggio più semplice e corretto, una riduzione delle sollecitazioni su giunti e connessioni, la prevenzione delle piegature e, in definitiva, una maggiore durata utile del gruppo di tubi idraulici.
Che abbiate bisogno di un tubo di lunghezza standard o di una soluzione di assemblaggio più personalizzata, Sinopulse può soddisfare le vostre esigenze. I nostri esperti possono assistervi nella selezione e nella produzione dei tubi idraulici, industriali e metallici più adatti.
Prodotto correlato
Che cos'è un gruppo di tubi idraulici?
Tubo flessibile e assemblaggio sono spesso considerati la stessa cosa. Tuttavia, da un punto di vista tecnico, sono molto diversi.
Un tubo idraulico è una parte di un gruppo di tubi idraulici. Un gruppo di tubi idraulici è composto da tubi e raccordi. Questi raccordi collegano i tubi ad altri componenti del sistema idraulico. I gruppi di tubi idraulici sono adatti a un'ampia gamma di applicazioni, comunemente utilizzate nell'edilizia, nello stampaggio a iniezione, nella movimentazione dei materiali e nell'agricoltura.
Come scegliere un gruppo di tubi idraulici?
I gruppi di tubi idraulici sono componenti fondamentali in molte applicazioni idrauliche, quindi la scelta del tubo giusto è fondamentale per garantire prestazioni e sicurezza ottimali.
Se si acquistano nuovi tubi o si sostituiscono quelli esistenti, il modo migliore per determinare i tubi necessari per la propria applicazione è quello di utilizzare la tabella TIMBRO metodo:
Dimensioni - Determinare con precisione il diametro del tubo flessibile necessario per accogliere il volume di fluido corretto, che garantirà il funzionamento alla pressione di esercizio richiesta.
Temperatura - La temperatura del fluido all'interno del tubo e la temperatura esterna devono essere prese in considerazione per garantire che il materiale possa resistere a queste condizioni e avere una vita utile più lunga.
Applicazione - Considerare l'ambiente operativo del tubo, il tipo di apparecchiatura utilizzata e le specifiche da rispettare.
Medio (Mairy) - Il tubo flessibile selezionato deve essere compatibile con il fluido all'interno per garantire prestazioni ottimali e prevenire l'usura o la corrosione.
Pressione (Pressure) - Calcolare accuratamente la pressione di esercizio richiesta e scegliere un tubo con una pressione massima di esercizio superiore o uguale alla pressione di esercizio del sistema.
Come si misura la lunghezza di un gruppo di tubi idraulici?
Utilizzare un metro per misurare lungo la linea centrale del tubo. Se il tubo è piegato, raddrizzarlo il più possibile prima della misurazione per garantire una lunghezza precisa.
Come installare correttamente i gruppi di tubi idraulici
Quando si installa un gruppo di tubi idraulici per la prima volta, lasciare sempre un po' di allentamento. In questo modo si evita di sottoporre il tubo a inutili sollecitazioni durante l'uso.
Durante l'installazione, assicurarsi che il gruppo del flessibile non subisca torsioni inutili. Il tubo tenta di raddrizzarsi durante l'uso, con il rischio di danneggiare il gruppo del tubo.
Evitare di piegare eccessivamente il tubo durante l'installazione. Una piegatura eccessiva può causare pieghe inutili nel tubo, con possibili malfunzionamenti.
L'uso di adattatori e guaine protettive può evitare che il tubo sia esposto a rischi ambientali. Fissare il tubo in modo appropriato con staffe e tenerlo lontano da fonti di calore per garantirne la massima durata.
