Giunti rapidi idraulici serie ISO 7241 A (acciaio inossidabile) serie Kzess
Caratteristica
- Collegamento tirando indietro la manica
- Scollegamento mediante arretramento del manicotto femmina
- Chiusura tramite valvola a fungo
- Non è consentita la connessione sotto pressione
- Disconnessione sotto pressione non consentita
- Intercambiabilità secondo IsO7241-1 Parte B
Specifiche tecniche
- Acciaio inossidabile 316
- Anello di supporto in Viton PTFE
- -20°C a + 200°C (-4°F a + 392°F)
- Secondo Is0 7241-2

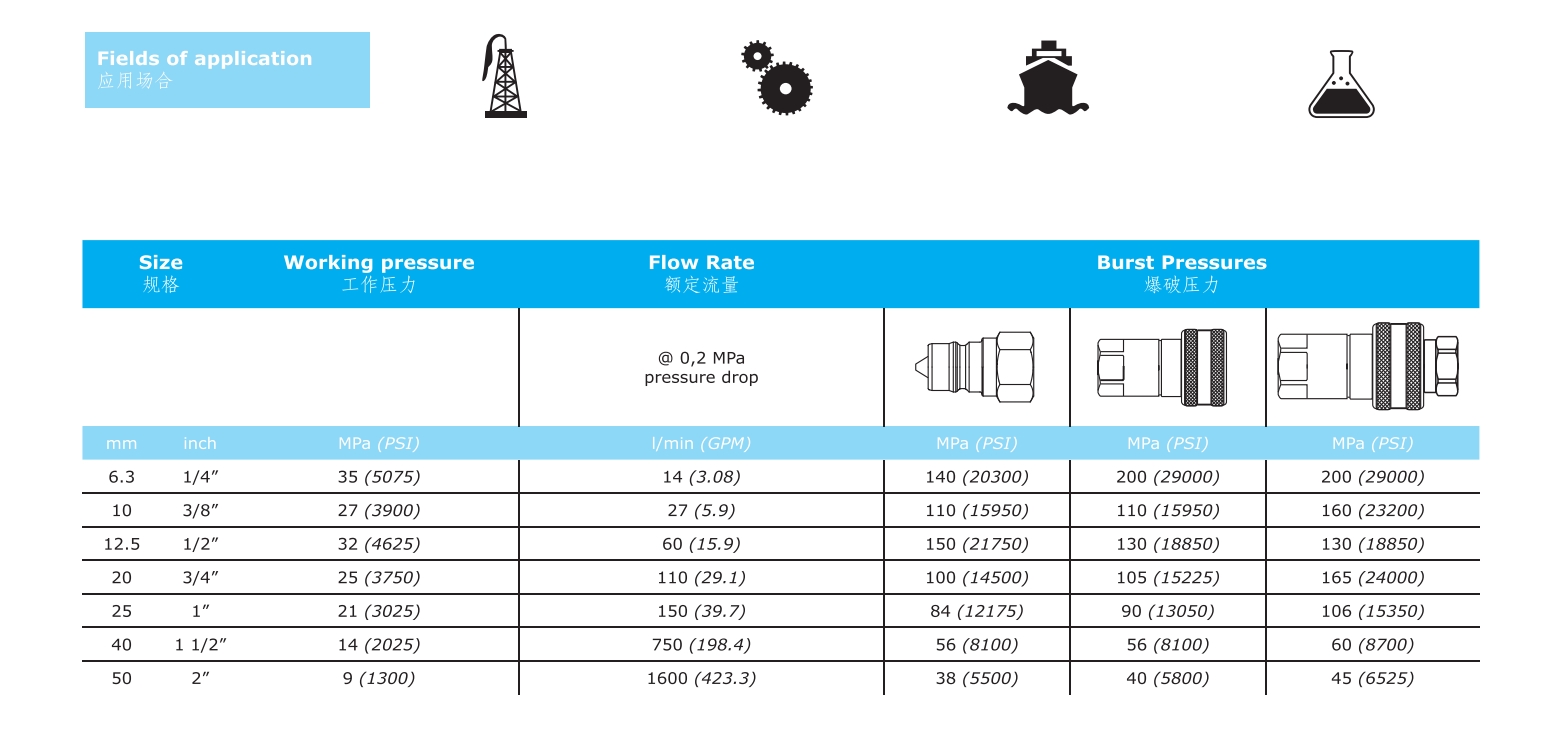

| Dimensioni del corpo (pollici) | Pressione nominale (bar) |
| 1/4" | 350 |
| 3/8" | 300 |
| 1/2" | 300 |
| 3/4" | 250 |
| 1" | 250 |

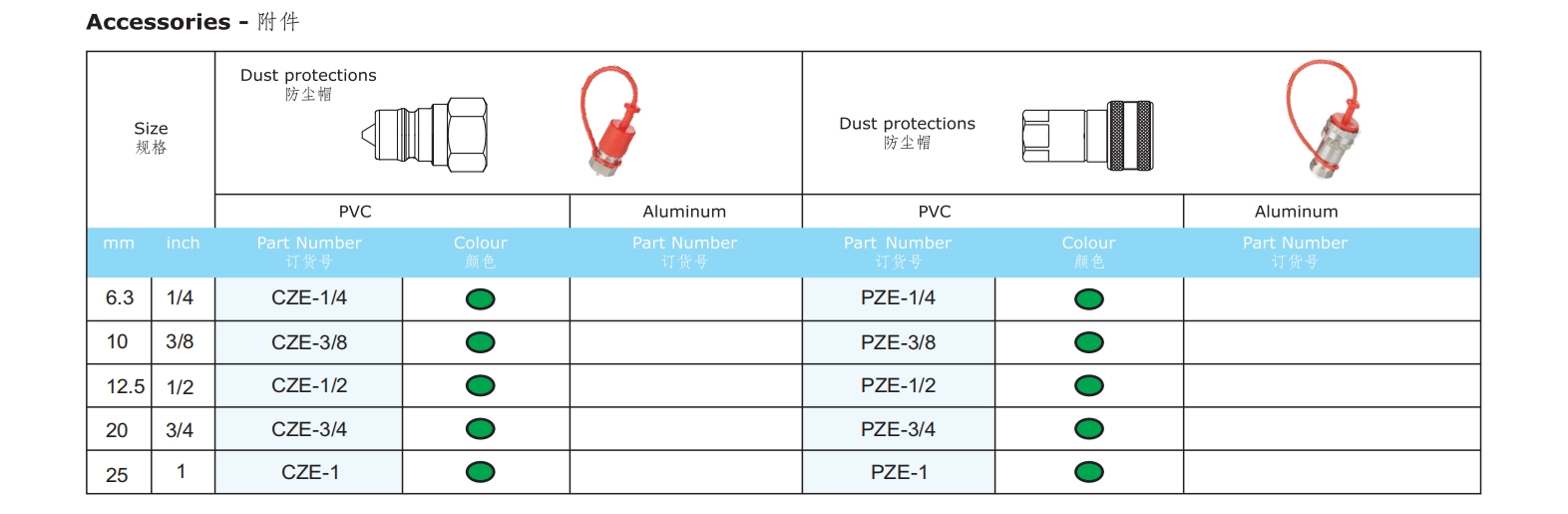

Nipplo Filettatura Femmina / Maschio
| Codice prodotto | Dimensioni filettatura (BSPP) | A: Lunghezza totale (mm) | B: Lunghezza esposta (mm) | C: Dimensione esagonale (mm) | D: Diametro più grande (mm) | Codice prodotto | Dimensioni filettatura (NPT) | A: Lunghezza totale (pollici) | B: Lunghezza esposta (pollici) | C: Dimensione esagonale (pollici) | D: Diametro massimo (pollici) |
| KZESS-02PF | G1/4 | 32 | 15 | 19 | 22 | KZESS-N02PF | NPT1/4 | 1.27 | 0.58 | 0.75 | 0.87 |
| KZESS-03PF | G3/8 | 37 | 18 | 22 | 26 | KZESS-N03PF | NPT3/8 | 1.47 | 0.72 | 0.88 | 1.01 |
| KZESS-04PF | G1/2 | 46 | 20 | 27 | 31 | KZESS-N04PF | NPT1/2 | 1.82 | 0.78 | 1.06 | 1.23 |
| KZESS-06PF | G3/4 | 58 | 30 | 35 | 40 | KZESS-N06PF | NPT3/4 | 2.29 | 1.18 | 1.38 | 1.59 |
| KZESS-08PF | G1 | 66 | 34 | 41 | 48 | KZESS-N08PF | NPT1 | 2.58 | 1.34 | 1.62 | 1.88 |
| KZESS-10PF | G1 1/4 | 75 | 36 | 54 | 59 | KZESS-N10PF | NPT1 1/4 | 2.95 | 1.41 | 2.12 | 2.32 |
| KZESS-12PF | G1 1/2 | 86 | 38 | 60 | 68 | KZESS-N12PF | NPT1 1/2 | 3.38 | 1.49 | 2.36 | 2.67 |
| KZESS-16PF | G2 | 100 | 77 | 77 | 84 | KZESS-N16PF | NPT2 | 3.93 | 3.03 | 3.03 | 3.3 |
Giunti Filettatura Femmina / Femmina
| Codice prodotto | Dimensioni filettatura (BSPP) | E: Lunghezza totale (mm) | F: Dimensione esagonale (mm) | G: Diametro più grande (mm) | Codice prodotto | Dimensioni filettatura (NPT) | E: Lunghezza totale (pollici) | F: Misura esagonale (pollici) | G: Diametro massimo (pollici) |
| KZESS-02SF - 02SF è un marchio registrato di KZESS. | G1/4 | 47 | 22 | 27 | KZESS-02SF - 02SF è un marchio registrato di KZESS. | NPT1/4 | 1.85 | 0.88 | 1.08 |
| KZESS-03SF - 03SF è un marchio registrato di KZESS. | G3/8 | 55 | 27 | 32 | KZESS-03SF - 03SF è un marchio registrato di KZESS. | NPT3/8 | 2.18 | 1.06 | 1.27 |
| KZESS-04SF - 04SF è un marchio registrato di KZESS. | G1/2 | 70 | 32 | 39 | KZESS-04SF - 04SF è un marchio registrato di KZESS. | NPT1/2 | 2.75 | 1.25 | 1.52 |
| KZESS-06SF - 06SF è un marchio registrato di KZESS. | G3/4 | 85 | 41 | 48 | KZESS-06SF - 06SF è un marchio registrato di KZESS. | NPT3/4 | 3.36 | 1.62 | 1.9 |
| KZESS-08SF - 08SF è un marchio registrato di KZESS. | G1 | 104 | 48 | 54 | KZESS-08SF - 08SF è un marchio registrato di KZESS. | NPT1 | 4.11 | 1.88 | 2.14 |
| KZESS -10SF | G1 1/4 | 110 | 54 | 69 | KZESS -10SF | NPT1 1/4 | 4.33 | 2.12 | 2.71 |
| KZESS -12SF | G1 1/2 | 128 | 60 | 82 | KZESS -12SF | NPT1 1/2 | 5.03 | 2.36 | 3.22 |
| KZESS -16SF | G2 | 153 | 77 | 100 | KZESS -16SF | NPT2 | 6.02 | 3.03 | 3.93 |
