Tubo flessibile idraulico intrecciato a due fili d'acciaio - Tubo flessibile idraulico a 2 fili

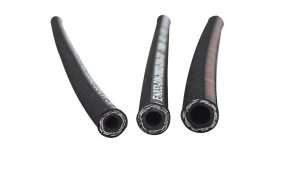

Tubi idraulici intrecciati a 2 fili
Questo tubo idraulico è dotato di un'anima robusta in treccia di 2 fili di acciaio con una struttura eccezionale che garantisce un funzionamento regolare in un'ampia gamma di temperature. Tubo flessibile intrecciato a 2 fili di acciaio Lo stile versatile e durevole lo rende perfetto per una varietà di applicazioni industriali, garantendo affidabilità ed efficienza a lungo termine con una manutenzione minima, assicurando una procedura efficiente e senza interruzioni.
Rinforzo: 2 treccia di filo di acciaio
Copertina: Gomma sintetica vulcanizzata, resistente all'abrasione e alle intemperie, approvata MSHA
Intervallo di temperatura: -40°F/-40°C a 212°F/100°C (fino a +248°F/120°C)
Benefici:
ECCELLENTE FLESSIBILITÀ: Grazie al suo basso raggio di curvatura, questo tubo è estremamente flessibile, rendendolo ideale per installazioni e applicazioni complesse.
Copertura robusta e resistente: Grazie al rivestimento altamente resistente all'abrasione e all'olio, questo tubo è in grado di resistere a condizioni difficili e di garantire una lunga durata.
Standard di prestazione al top: Non solo soddisfa, ma supera anche i parametri di prestazione stabiliti da SAE 100R16, EN 857 Tipo 2SC e ISO 11237 Tipo 2SC.
Made in China: Prodotto e assemblato in Cina con raccordi in acciaio zincato realizzati in Cina, investirai nella promessa di prezzo, qualità, durata e maestria artigianale superiore.
Applicazioni
Manutenzione di sistemi idraulici con fluidi a base di petrolio e acqua per servizi industriali generali
Sistemi idraulici a bassa e media pressione, fluidi a base di petrolio e acqua
Attrezzatura da costruzione
Attrezzature agricole
Tubo flessibile idraulico intrecciato a 2 fili - R2S - SAE100R2S
Questo tubo flessibile idraulico è dotato di un'anima robusta in doppia treccia di filo d'acciaio con una costruzione superiore per un funzionamento regolare in un'ampia gamma di temperature. Il suo design versatile e robusto lo rende ideale per un'ampia gamma di applicazioni industriali, garantendo affidabilità e prestazioni a lungo termine con una manutenzione minima, assicurando un funzionamento efficiente e ininterrotto. *Nota: le lunghezze delle bobine non sono continue.
Rinforzo: 2 treccia di filo di acciaio
Copertina: Gomma sintetica vulcanizzata, resistente all'abrasione e alle intemperie, approvata MSHA
Intervallo di temperatura: -40°F/-40°C a 212°F/100°C (fino a +248°F/120°C)
Specifiche tecniche del tubo flessibile idraulico in gomma rinforzato con filo d'acciaio SAE 100R2
| Codice | Dimensione | Diametro interno | Diametro esterno | Pressione di lavoro | Pressione di scoppio | Raggio di curvatura | Peso | Lunghezza | Codice ghiera e raccordo | |||||
| # | Trattino | mm | Pollici | mm | mm | bar | psi | bar | psi | mm | kg/m | m | Codice | Codice |
| Tubo flessibile idraulico a 2 fili R2 da 3/16"-2SN-03 | 2SN-03 | 4.8 | 3/16" | 4.6-5.4 | 14,1 MASSIMO . | 415 | 6018 psi | 1660 | 24070 | 90 | 0.340 | 50/100 | ××××1-××-03 | 00210-03 |
| Tubo flessibile idraulico a 2 fili da 1/4" R2-2SN-04 | 2SN-04 | 6.4 | 1/4" | 6.2-7.0 | 15,7 MASSIMO . | 400 | 5800 psi | 1600 | 23200 | 100 | 0.372 | 50/100 | ××××1-××-04 | 00210-04 |
| Tubo flessibile idraulico a 2 fili da 5/16" R2-2SN-05 | 2SN-05 | 7.9 | 5/16" | 7.7-8.5 | 17,3 MASSIMO . | 350 | 5075 psi | 1400 | 20300 | 115 | 0.430 | 50/100 | ××××1-××-05 | 00210-05 |
| Tubo flessibile idraulico a 2 fili da 3/8" R2-2SN-06 | 2SN-06 | 9.5 | 3/8" | 9.3-10.1 | 19,7 MASSIMO . | 330 | 4785 psi | 1320 | 19140 | 125 | 0.560 | 50/100 | ××××1-××-06 | 00210-06 |
| Tubo flessibile idraulico a 2 fili da 1/2" R2 -2SN-08 | 2SN-08 | 12.7 | 1/2" | 12.3-13.5 | 23,0 MASSIMO . | 275 | 3988 psi | 1100 | 15950 | 180 | 0.640 | 50/100 | ××××1-××-08 | 00210-08 |
| Tubo flessibile idraulico a 2 fili da 5/8" R2-2SN-10 | 2SN-10 | 15.9 | 5/8" | 15.5-16.7 | 26,2 MASSIMO . | 250 | 3625 psi | 1000 | 14500 | 205 | 0.732 | 50/100 | ××××1-××-10 | 00210-10 |
| Tubo flessibile idraulico a 2 fili da 3/4" R2 -2SN-12 | 2SN-12 | 19.1 | 3/4" | 18.6-19.8 | 30,1 MASSIMO . | 215 | 3118 psi | 860 | 12470 | 240 | 0.930 | 50/100 | ××××1-××-12 | 00210-12 |
| Tubo flessibile idraulico a 2 fili R2 da 1" -2SN-16 | 2SN-16 | 25.4 | 1" | 25.0-26.4 | 38,9 MASSIMO . | 165 | 2393 psi | 660 | 9570 | 300 | 1.360 | 50/100 | ××××1-××-16 | 00210-16 |
| Tubo flessibile idraulico a 2 fili R2 da 1-1/4" -2SN-20 | 2SN-20 | 31.8 | 1-1/4" | 31.4-33.0 | 49,5 MASSIMO . | 125 | 1813 psi | 500 | 7250 | 420 | 1.850 | 20/40 | ××××1-××-20 | 00210-20 |
| Tubo flessibile idraulico a 2 fili R2 da 1-1/2"-2SN-24 | 2SN-24 | 38.1 | 1-1/2" | 37.7-39.3 | 55,9 MASSIMO . | 90 | 1305 psi | 360 | 5220 | 500 | 2.300 | 20/40 | ××××1-××-24 | 00210-24 |
| Tubo flessibile idraulico a 2 fili R2 da 2"-2SN-32 | 2SN-32 | 50.8 | 2" | 50.4-52.0 | 68,6 MASSIMO . | 80 | 1160 psi | 320 | 4640 | 630 | 2.650 | 20/40 | ××××1-××-32 | 00210-32 |
Tubi idraulici intrecciati a 2 fili - SAE100R16S
Questo tubo flessibile idraulico è dotato di un'anima in treccia di filo d'acciaio a due fili per una resistenza alla trazione e una flessibilità superiori. L'alloggiamento approvato MSHA è garantito per resistere a condizioni difficili da -40 °F a 212 °F, assicurando un funzionamento senza interruzioni in una varietà di ambienti industriali e riducendo la necessità di frequenti sostituzioni, rendendolo una scelta pratica per una varietà di applicazioni.
Rinforzo: Treccia a 2 fili
Copertina: Gomma sintetica vulcanizzata, resistente all'abrasione e alle intemperie, approvata MSHA
Intervallo di temperatura di funzionamento: -40°F/-40°C a 212°F/100°C (fino a +248°F/120°C)
Specifiche tecniche del tubo flessibile idraulico in gomma rinforzato con filo d'acciaio SAE 100R16
| Codice | Dimensione | Diametro interno | Diametro esterno | Pressione di lavoro | Pressione di scoppio | Raggio di curvatura | Peso | Lunghezza | Codice ghiera e raccordo | |||||
| # | Trattino | mm | Pollici | mm | mm | bar | psi | bar | psi | mm | kg/m | m | Codice | Codice |
| Tubo flessibile idraulico a 2 fili da 1/4" R16-R16-04 | R16-04 | 6.4 | 1/4" | 6.2-7.0 | 14,5 MASSIMO . | 225 | 3263 psi | 900 | 13050 | 50 | 0.290 | 50/100 | ××××1-××-04 | 00210C-04 |
| Tubo flessibile idraulico a 2 fili da 5/16" R16-R16-05 | R16-05 | 7.9 | 5/16" | 7.7-8.5 | 15,7 MASSIMO . | 215 | 3118 psi | 860 | 12470 | 55 | 0.330 | 50/100 | ××××1-××-05 | 00210C-05 |
| Tubo flessibile idraulico a 2 fili da 3/8" R16-R16-06 | R16-06 | 9.5 | 3/8" | 9.3-10.1 | 18,8 MASSIMO . | 180 | 2610 psi | 720 | 10440 | 65 | 0.420 | 50/100 | ××××1-××-06 | 00210C-06 |
| Tubo flessibile idraulico a 2 fili da 1/2" R16-R16-08 | R16-08 | 12.7 | 1/2" | 12.3-13.5 | 22,0 MASSIMO . | 160 | 2320 psi | 640 | 9280 | 90 | 0.550 | 50/100 | ××××1-××-08 | 00210C-08 |
| Tubo flessibile idraulico a 2 fili da 5/8" R16-R16-10 | R16-10 | 15.9 | 5/8" | 15.5-16.7 | 25,4 MASSIMO . | 130 | 1885 psi | 520 | 7540 | 100 | 0.650 | 50/100 | ××××1-××-10 | 00210C-10 |
| Tubo flessibile idraulico a 2 fili da 3/4" R16-R16-12 | R16-12 | 19.1 | 3/4" | 18.6-19.8 | 29,0 MASSIMO . | 105 | 1523 psi | 420 | 6090 | 120 | 0.790 | 50/100 | ××××1-××-12 | 00210C-12 |
| Tubo flessibile idraulico a 2 fili R16 da 1" - R16-16 | R16-16 | 25.4 | 1" | 25.0-26.4 | 36,6 MASSIMO . | 87 | 1262 psi | 348 | 5046 | 150 | 1.180 | 50/100 | ××××1-××-16 | 00210C-16 |
| Tubo flessibile idraulico R16 a 2 fili da 1-1/4" - R16-20 | R16-20 | 31.8 | 1-1/4" | 31.4-33.0 | 44,3 MASSIMO . | 63 | 914 psi | 252 | 3654 | 210 | 1.800 | 40/50 | ××××1-××-20 | 00210C-20 |
Visualizza le tabelle delle specifiche e le caratteristiche del prodotto, tra cui: raggio di curvatura, confronto delle dimensioni, pressione nominale, classificazioni standard e altro ancora, come nelle pagine dei prodotti.
TAG IN EVIDENZA: fabbrica cinese di tubi idraulici intrecciati a due fili, Cina Produttore di tubi flessibili idraulici intrecciati a due fili, Cina Produttori di tubi flessibili idraulici intrecciati a due fili, Cina Tubo flessibile idraulico intrecciato a due fili fornitore
Che cosa è il tubo flessibile intrecciato in filo d'acciaio?
Il tubo flessibile intrecciato in filo d'acciaio può essere utilizzato per trasportare prodotti petrolchimici e oli idraulici ad alte pressioni e temperature di lavoro. Inoltre, il tubo flessibile intrecciato in filo d'acciaio resistente all'olio può essere utilizzato anche come collegamento flessibile tra tubi in acciaio nel sistema idraulico. Il tubo flessibile intrecciato in filo d'acciaio può essere utilizzato per il supporto idraulico minerario, macchinari per l'estrazione di giacimenti petroliferi, sistemi idraulici automatici, ingegneria mineraria e altre aree industriali, in particolare per l'uso di parti di piccone eolico. La temperatura di lavoro del tubo flessibile intrecciato in filo d'acciaio è compresa tra -40 °C e +100 °C e la temperatura di lavoro massima è +125 °C. La superficie del tubo flessibile idraulico intrecciato in filo d'acciaio ha due tipi di superficie liscia e superficie in tessuto.
cos'è il tubo idraulico a 2 fili
Quando il tubo flessibile a treccia singola non può fornire una misura di sicurezza, viene aggiunto un secondo strato di treccia metallica. E ci sono due motivi da considerare per questo: il filo extra fornisce una pressione di lavoro maggiore e la treccia interna è ancora protetta se la copertura del tubo flessibile è stata danneggiata e la treccia esterna potrebbe arrugginire e rompersi. Questa è una considerazione importante quando i tubi flessibili sono soggetti a danni esterni e quindi lasciati esposti alle intemperie (ad esempio i macchinari agricoli). Il tubo flessibile idraulico a doppia treccia metallica è ampiamente utilizzato nella vita quotidiana e nell'industria per le sue caratteristiche di prezzo moderato, ampio campo di applicazioni e fornitura di una misura di sicurezza.
Questo prodotto può sopportare temperature, pressioni e vuoto molto elevati. Tutte le possibilità di scoppio sono state ridotte in larga misura grazie alla fabbricazione della seconda treccia metallica.
Tubo flessibile idraulico a doppia treccia metallica costruzione: È realizzato con un rivestimento in gomma sintetica resistente all'olio, un rinforzo a due trecce metalliche separate da uno strato di gomma sintetica e una copertura in gomma sintetica resistente all'olio, al carburante, alle intemperie e all'abrasione.
Cosa significa 2 fili su un tubo flessibile idraulico?
Pressione nominale del tubo flessibile idraulico a 2 fili
La pressione nominale del tubo flessibile idraulico Sinopulse a 2 fili è compresa tra 3654 psi e 23200 psi.
Tubo idraulico a 1 filo vs 2 fili
Tubi flessibili intrecciati singoli –
I tubi a treccia singola sono realizzati con un tubo interno rinforzato avvolto in uno strato esterno di treccia protettiva per una maggiore durata e resistenza. I tubi a treccia singola possono spesso essere utilizzati al posto delle alternative a doppia treccia poiché il singolo strato fornisce sufficiente tolleranza alla pressione e sicurezza. Sono anche in genere più leggeri delle loro controparti, consentendo agli utenti di ridurre i tempi di installazione.
Tubi flessibili a doppia treccia –
I tubi flessibili a doppia treccia sono tubi flessibili con due strati di rinforzo. Il primo strato è un tubo flessibile convenzionale avvolto in un secondo strato di treccia di filo di acciaio inossidabile ad alta resistenza. Questa tecnologia a doppia treccia si traduce in prestazioni superiori e maggiore capacità di pressione rispetto ai tradizionali tubi flessibili rinforzati in gomma o treccia, il che li rende la scelta ideale per applicazioni impegnative.
Tubo idraulico a 2 fili contro 4 fili
La differenza principale risiede nel numero di strati di rinforzo in filo d'acciaio: i tubi a 2 fili hanno due strati intrecciati, mentre i tubi a 4 fili hanno quattro strati avvolti a spirale, offrendo una maggiore resistenza alla pressione.
I tubi flessibili idraulici intrecciati in filo d'acciaio SINOPULSE sono realizzati secondo le specifiche SINOPULSE e gli standard ISO 1436, ISO 11237, SAE J517 e EN 853-EN 857. Coprono un'ampia gamma di applicazioni a media e alta pressione con fluidi idraulici a base di petrolio e acqua.
I tubi flessibili idraulici intrecciati in filo d'acciaio SINOPULSE sono progettati con un fattore di sicurezza di 4:1, che copre la pressione minima di scoppio e la pressione di esercizio consigliata. La pressione di esercizio [WP] e il diametro nominale [DN] sono sempre contrassegnati sul tubo flessibile.
Il tubo flessibile idraulico è progettato per l'uso in applicazioni di fluidi idraulici a base di petrolio con un intervallo di temperatura da -40°F (-40°C) a +100°C (+212°F). Speciali composti di gomma e altri materiali di rivestimento consentono di superare questi limiti. I tubi flessibili idraulici possono essere utilizzati anche con fluidi idraulici a base di acqua se la temperatura di esercizio non supera i +158°F (+70°C). Per trasportare aria calda, la temperatura di esercizio deve essere ridotta a un massimo di +140°F (+60°C).
SINOPULSE ha ottimizzato la produzione di questi tubi e la loro compatibilità con un'ampia gamma di connettori per garantire le massime prestazioni e la più ampia gamma di applicazioni.
