Tubo flessibile idraulico intrecciato
Sinopulse ha un gamma completa di tubi idraulici intrecciati per soddisfare i requisiti di tutte le applicazioni idrauliche a bassa, media e alta pressione. Sia che abbiate bisogno di tubi flessibili ad alte prestazioni per sistemi critici o di tubi flessibili standard per altri, Sinopulse può fornirli.

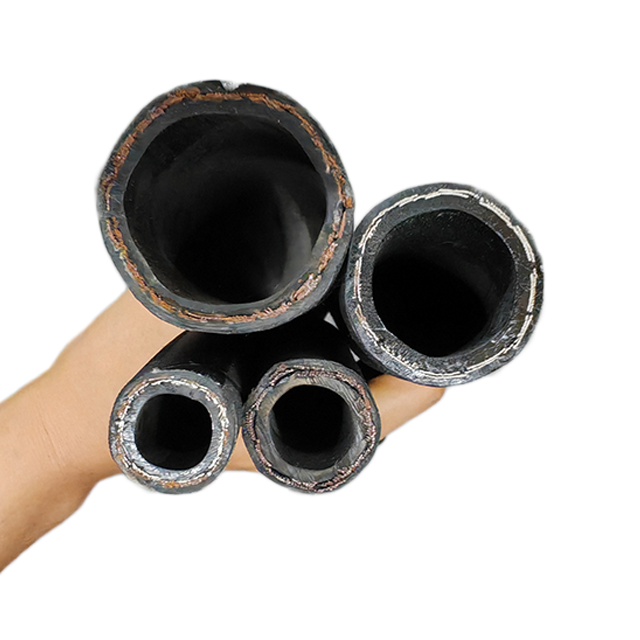

I tubi idraulici a treccia metallica possono essere suddivisi in molti tipi in base al numero di strati. Qui introdurremo due tipi di tubi idraulici a treccia metallica che sono ampiamente utilizzati nei mercati. Sono in particolare i tubi a treccia metallica singola e i tubi a treccia metallica doppia.

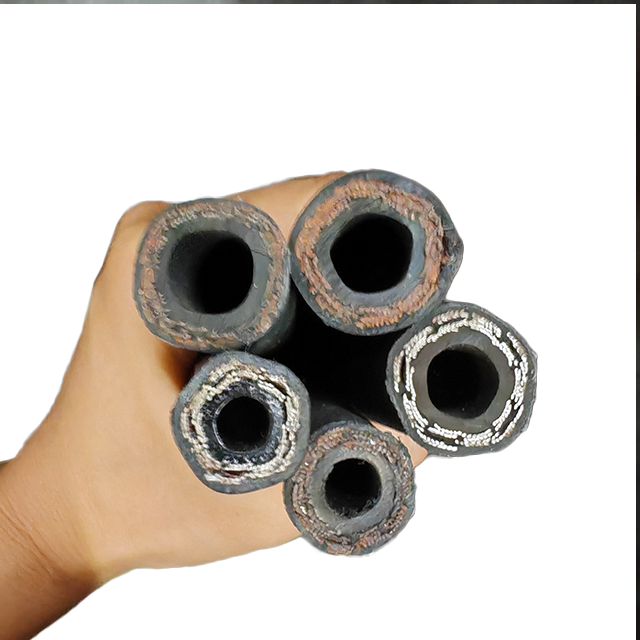

Tubo flessibile intrecciato a uno e due fili
I tubi idraulici intrecciati Sinopulse sono soluzioni fondamentali per il trasporto di fluidi per varie apparecchiature e applicazioni, con ampi intervalli di pressione di esercizio, livelli ottimali di resistenza all'abrasione, lunga durata e capacità di trasferimento ad alte prestazioni.
I tubi flessibili idraulici intrecciati in filo d'acciaio Sinopulse sono progettati con un fattore di sicurezza pari a 4:1 tra la pressione minima di scoppio e la pressione di esercizio consigliata.
I tubi idraulici sono progettati per applicazioni con fluidi idraulici a base di petrolio con un intervallo di temperatura da –40˚C (-40˚F) a +100˚C (+212˚F). Mescole di gomma speciali e altri materiali di rivestimento consentono di superare questi limiti.
I tubi flessibili idraulici possono essere utilizzati anche per fluidi idraulici a base d'acqua se la temperatura di esercizio non supera i +70˚C (+158˚F).
Per il trasporto di aria calda la temperatura di lavoro deve essere ridotta a un massimo di +60˚C (+140˚F)
Applicazioni
- Manutenzione di sistemi idraulici con fluidi a base di petrolio e acqua, per servizi industriali generali.
- Fluidi idraulici, sistemi di alimentazione e lubrificazione resistenti al petrolio e al fuoco
- Flessione a bassa temperatura e manutenzione di sistemi idraulici con fluidi a base di petrolio e acqua
- Disboscamento, edilizia, estrazione mineraria e altre applicazioni fuori strada

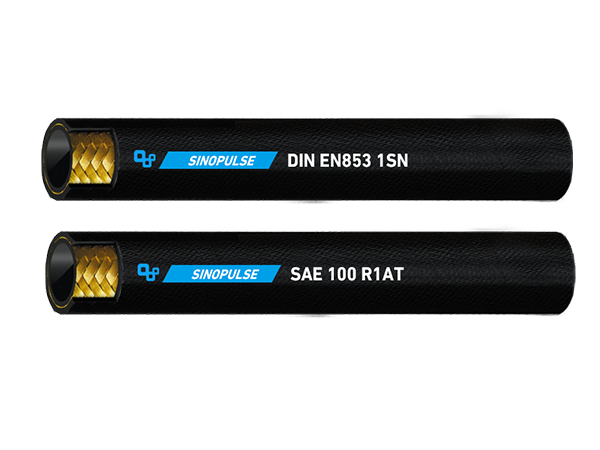

Tubo flessibile idraulico intrecciato a un filo
Il tubo flessibile idraulico a treccia singola è realizzato con rivestimento in gomma sintetica resistente all'olio, rinforzo a treccia metallica singola e copertura in gomma resistente all'olio, al carburante e all'abrasione.
Sistemi idraulici a bassa e media pressione, fluidi a base di petrolio e acqua, attrezzature per l'edilizia e attrezzature agricole

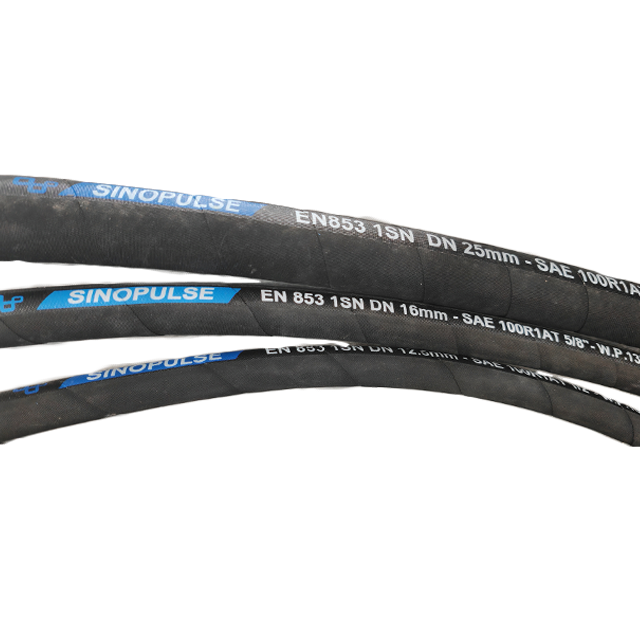

SAE 100R1AT

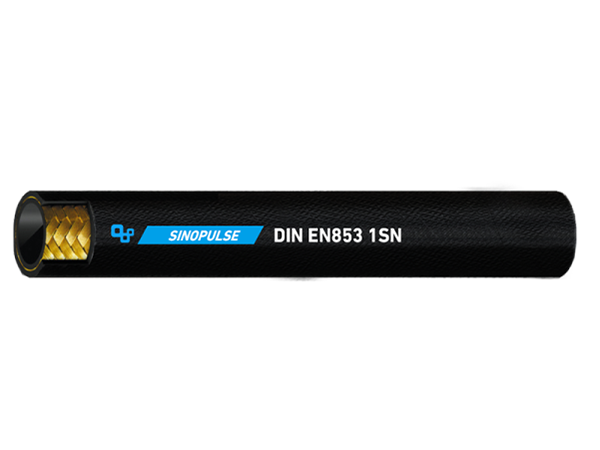

EN853 1SN

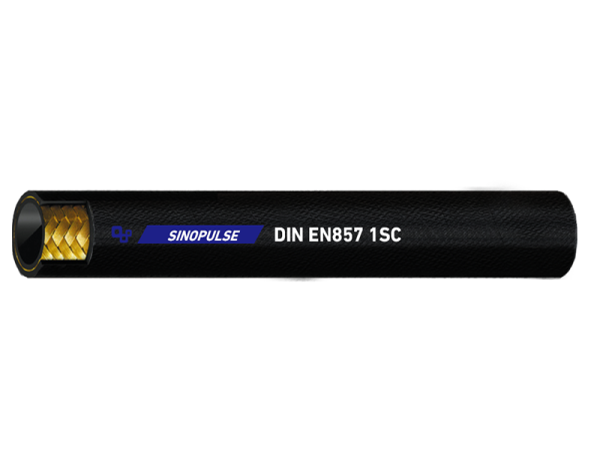

EN857 1SC
Specifiche tecniche del tubo flessibile idraulico in gomma rinforzato con filo d'acciaio SAE 100R1
Codice | Dimensione | Diametro interno | Diametro esterno | Pressione di lavoro | Pressione di scoppio | Raggio di curvatura | Peso | Lunghezza | Codice ghiera e raccordo | |||||
# | Trattino | mm | Pollici | mm | mm | bar | psi | bar | psi | mm | kg/m | m | Codice | Codice |
SAE 100R1-03 | 1SN-03 | 4.8 | 3/16" | 4.6-5.4 | 12,5 MASSIMO . | 250 | 3625 | 1000 | 14500 | 90 | 0.240 | 50/100 | ××××1-××-03 | 00110-03 |
SAE 100R1-04 | 1SN-04 | 6.4 | 1/4" | 6.2-7.0 | 14. 1MAX . | 225 | 3263 | 900 | 13050 | 100 | 0.255 | 50/100 | ××××1-××-04 | 00110-04 |
SAE 100R1-05 | 1SN-05 | 7.9 | 5/16" | 7.7-8.5 | 15,7 MASSIMO . | 215 | 3118 | 860 | 12470 | 115 | 0.304 | 50/100 | ××××1-××-05 | 00110-05 |
SAE 100R1-06 | 1SN-06 | 9.5 | 3/8" | 9.3-10.1 | 18,1 MASSIMO . | 180 | 2610 | 720 | 10440 | 130 | 0.390 | 50/100 | ××××1-××-06 | 00110-06 |
SAE 100R1-08 | 1SN-08 | 12.7 | 1/2" | 12.3-13.5 | 21,4 MASSIMO . | 160 | 2320 | 640 | 9280 | 180 | 0.472 | 50/100 | ××××1-××-08 | 00110-08 |
SAE 100R1-10 | 1SN-10 | 15.9 | 5/8" | 15.5-16.7 | 24,5 MASSIMO . | 130 | 1885 | 520 | 7540 | 205 | 0.581 | 50/100 | ××××1-××-10 | 00110-10 |
SAE 100R1-12 | 1SN-12 | 19.1 | 3/4" | 18.6-19.8 | 28,5 MASSIMO . | 105 | 1523 | 420 | 6090 | 240 | 0.690 | 50/100 | ××××1-××-12 | 00110-12 |
SAE 100R1-16 | 1SN-16 | 25.4 | 1" | 25.0-26.4 | 36,6 MASSIMO . | 87 | 1262 | 348 | 5046 | 300 | 0.830 | 50/100 | ××××1-××-16 | 00110-16 |
SAE 100R1-20 | 1SN-20 | 31.8 | 1.1/4" | 31.4-33.0 | 44,8 MASSIMO . | 63 | 914 | 252 | 3654 | 420 | 1.325 | 20/40 | ××××1-××-20 | 00110-20 |
SAE 100R1-24 | 1SN-24 | 38.1 | 1.1/2" | 37.7-39.3 | 52,1 MASSIMO . | 50 | 725 | 200 | 2900 | 500 | 1.500 | 20/40 | ××××1-××-24 | 00110-24 |
SAE 100R1-32 | 1SN-32 | 50.8 | 2" | 50.4-52.0 | 65,5 MASSIMO . | 40 | 580 | 160 | 2320 | 630 | 1.875 | 20/40 | ××××1-××-32 | 00110-32 |

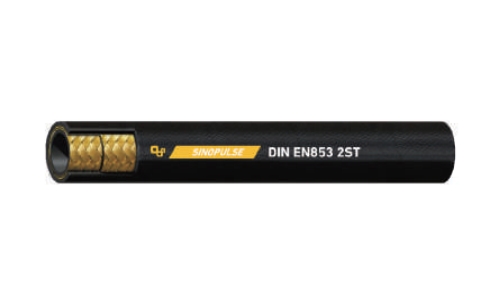

Tubo flessibile idraulico intrecciato a due fili
Tubo flessibile idraulico a doppia treccia metallica costruzione: È realizzato con un rivestimento in gomma sintetica resistente all'olio, un rinforzo a due trecce metalliche separate da uno strato di gomma sintetica e una copertura in gomma sintetica resistente all'olio, al carburante, alle intemperie e all'abrasione.
Sistemi idraulici a bassa e media pressione, fluidi a base di petrolio e acqua, Attrezzature edili, Attrezzature agricole

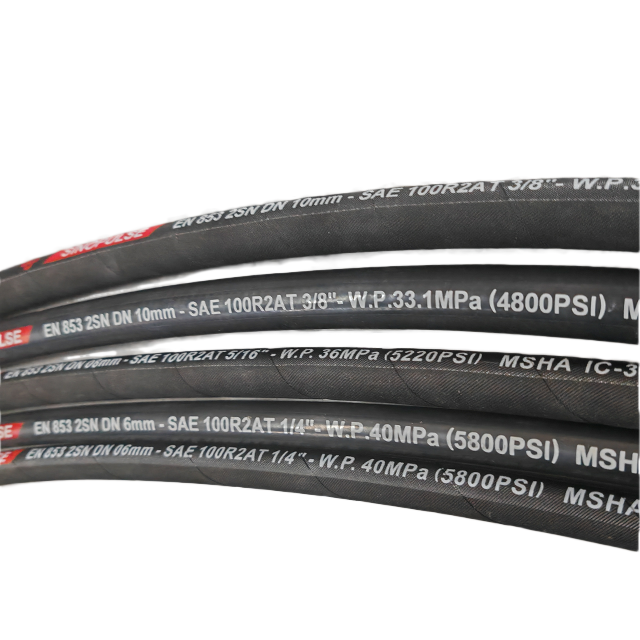

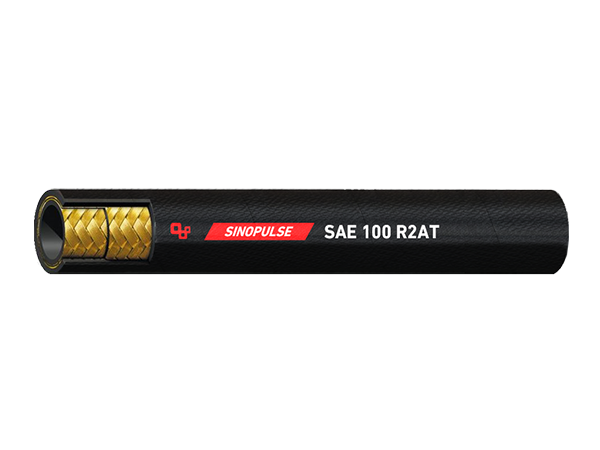

Tubo flessibile idraulico SAE 100R2

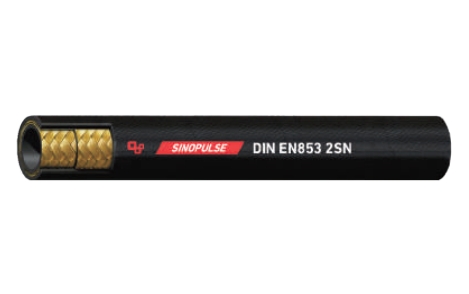

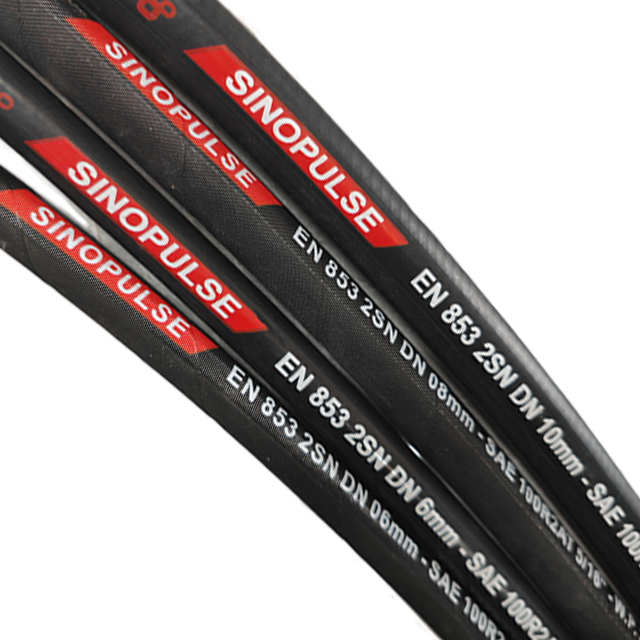

EN 853-2SN Tubo flessibile idraulico

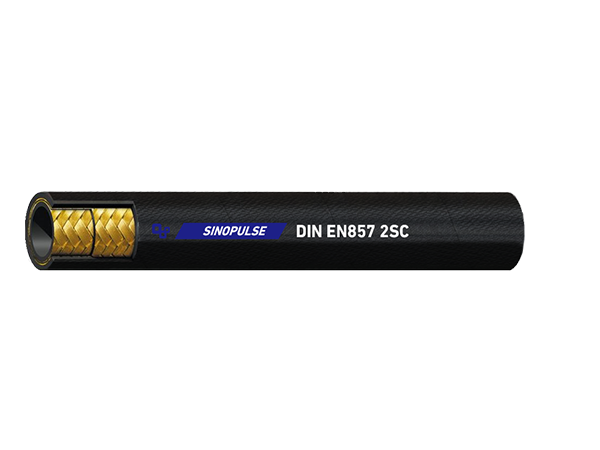

Tubo flessibile idraulico EN857 2SC
Tubo flessibile idraulico SAE 100R16
Tubo flessibile idraulico a due fili SAE 100R17
Specifiche tecniche del tubo flessibile idraulico in gomma rinforzato con filo d'acciaio SAE 100R2
Codice | Dimensione | Diametro interno | Diametro esterno | Pressione di lavoro | Pressione di scoppio | Raggio di curvatura | Peso | Lunghezza | Codice ghiera e raccordo | |||||
# | Trattino | mm | Pollici | mm | mm | bar | psi | bar | psi | mm | kg/m | m | Codice | Codice |
SAE 100R2-03 | 2SN-03 | 4.8 | 3/16" | 4.6-5.4 | 14,1 MASSIMO . | 415 | 6018 | 1660 | 24070 | 90 | 0.340 | 50/100 | ××××1-××-03 | 00210-03 |
SAE 100R2-04 | 2SN-04 | 6.4 | 1/4" | 6.2-7.0 | 15,7 MASSIMO . | 400 | 5800 | 1600 | 23200 | 100 | 0.372 | 50/100 | ××××1-××-04 | 00210-04 |
SAE 100R2-05 | 2SN-05 | 7.9 | 5/16" | 7.7-8.5 | 17,3 MASSIMO . | 350 | 5075 | 1400 | 20300 | 115 | 0.430 | 50/100 | ××××1-××-05 | 00210-05 |
SAE 100R2-06 | 2SN-06 | 9.5 | 3/8" | 9.3-10.1 | 19,7 MASSIMO . | 330 | 4785 | 1320 | 19140 | 125 | 0.560 | 50/100 | ××××1-××-06 | 00210-06 |
SAE 100R2-08 | 2SN-08 | 12.7 | 1/2" | 12.3-13.5 | 23,0 MASSIMO . | 275 | 3988 | 1100 | 15950 | 180 | 0.640 | 50/100 | ××××1-××-08 | 00210-08 |
SAE 100R2-10 | 2SN-10 | 15.9 | 5/8" | 15.5-16.7 | 26,2 MASSIMO . | 250 | 3625 | 1000 | 14500 | 205 | 0.732 | 50/100 | ××××1-××-10 | 00210-10 |
Pneumatico SAE 100R2-12 | 2SN-12 | 19.1 | 3/4" | 18.6-19.8 | 30,1 MASSIMO . | 215 | 3118 | 860 | 12470 | 240 | 0.930 | 50/100 | ××××1-××-12 | 00210-12 |
Pneumatico SAE 100R2-16 | 2SN-16 | 25.4 | 1" | 25.0-26.4 | 38,9 MASSIMO . | 165 | 2393 | 660 | 9570 | 300 | 1.360 | 50/100 | ××××1-××-16 | 00210-16 |
Pneumatico SAE 100R2-20 | 2SN-20 | 31.8 | 1.1/4" | 31.4-33.0 | 49,5 MASSIMO . | 125 | 1813 | 500 | 7250 | 420 | 1.850 | 20/40 | ××××1-××-20 | 00210-20 |
Pneumatico SAE 100R2-24 | 2SN-24 | 38.1 | 1.1/2" | 37.7-39.3 | 55,9 MASSIMO . | 90 | 1305 | 360 | 5220 | 500 | 2.300 | 20/40 | ××××1-××-24 | 00210-24 |
Pneumatico SAE 100R2-32 | 2SN-32 | 50.8 | 2" | 50.4-52.0 | 68,6 MASSIMO . | 80 | 1160 | 320 | 4640 | 630 | 2.650 | 20/40 | ××××1-××-32 | 00210-32 |
Intrecciato SAE 100R17
Tubo flessibile a pressione costante da 3000 psi che supera con durata di impulso, temperature e resistenza all'abrasione tutti superiori agli standard del settore. Ciò fornisce una maggiore durata e gruppi di tubi flessibili più duraturi. Consigliato per linee di olio ad alta pressione utilizzate su attrezzature edili e altre applicazioni fuori strada

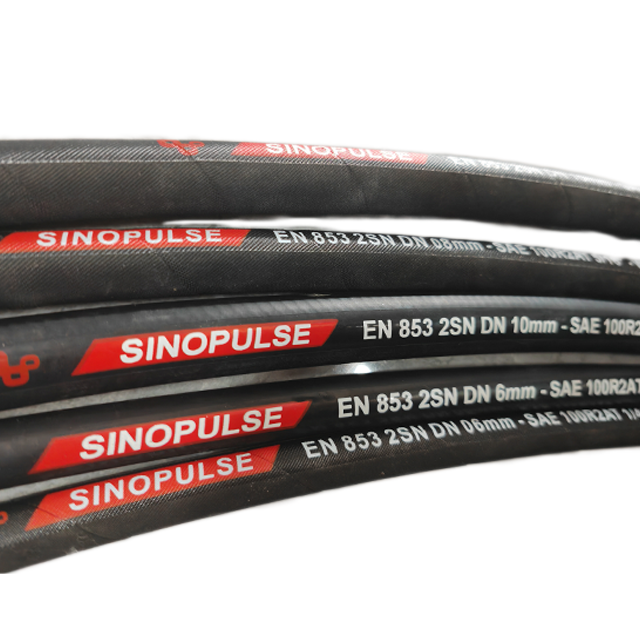

I tubi flessibili intrecciati in filo d'acciaio possono essere utilizzati per trasportare prodotti petrolchimici e fluidi idraulici a pressioni e temperature relativamente elevate. Inoltre, i tubi flessibili intrecciati in filo d'acciaio resistenti all'olio possono fornire connessioni flessibili tra tubi in acciaio nei sistemi idraulici. Possono trovare le loro applicazioni nei campi della staffa idraulica mineraria, dei sistemi idraulici automatici delle macchine per lo sfruttamento dei giacimenti petroliferi, dei progetti minerari e di altri settori industriali, in particolare come componenti del martello pneumatico. Possono resistere a temperature da -40°C a +100°C e la temperatura massima può essere +125°C. Anche la superficie del tubo flessibile idraulico intrecciato in filo d'acciaio può essere di due tipi, tra cui superficie liscia e in tessuto.

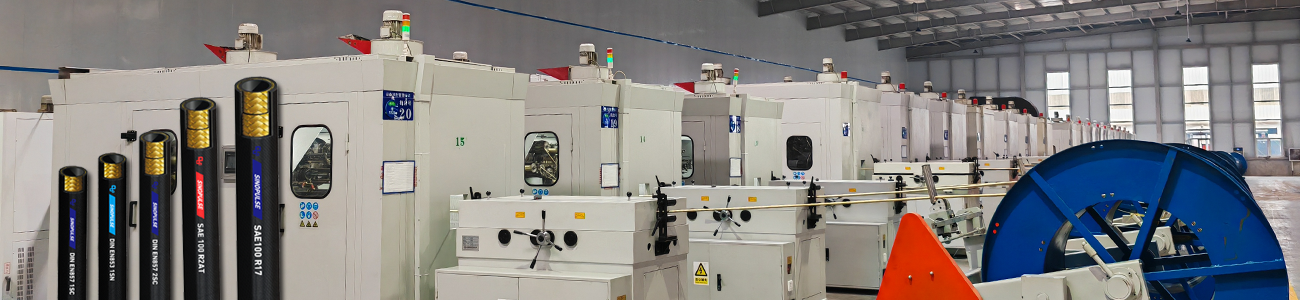

Sinopulse ha il più grande inventario di tubi idraulici intrecciati in Cina. Il nostro tubo idraulico intrecciato è progettato per applicazioni a media e alta pressione ed è realizzato con materiali di altissima qualità. Con anime interne in gomma sintetica resistente all'olio, trecciatura in filo di acciaio ad alta resistenza e rivestimenti esterni in gomma sintetica resistente all'abrasione, alle intemperie e all'ozono, il tubo idraulico intrecciato Sinopulse è ideale per quasi tutte le applicazioni idrauliche.
Hai bisogno di gruppi di tubi idraulici personalizzati? Creeremo i tuoi gruppi di tubi idraulici personalizzati per mantenere la tua attrezzatura in funzione per ogni settore.
Perché dovresti sostituire i tubi di gomma con tubi in filo di acciaio intrecciato
I tubi flessibili sono parte integrante dell'impianto idraulico della tua casa, ma non tutti sono uguali.
Se i tuoi elettrodomestici sono dotati di tubi in gomma, è il momento di prendere in considerazione l'idea di sostituirli con tubi in acciaio intrecciato.
Ecco alcuni dei principali motivi per cui è opportuno sostituire i tubi di gomma di questi elettrodomestici.
I tubi in acciaio intrecciato durano più a lungo
È più comodo usare tubi in acciaio intrecciato rispetto a tubi in gomma, che sono sensibili al calore, all'acqua e alle sostanze chimiche. Questi fattori possono causare perdite o rotture, che possono portare ad allagamenti e danni causati dall'acqua. Tuttavia, i tubi in acciaio sono più robusti e possono sopportare una maggiore usura, come una maggiore pressione dell'acqua.
I tubi in acciaio intrecciato sono più sicuri
Poiché i tubi in acciaio hanno meno probabilità di rompersi
I tubi in acciaio intrecciato non si piegano
I tubi di gomma si piegano facilmente, ostacolando il flusso dell'acqua, mentre i tubi in acciaio sono resistenti e non si piegano o attorcigliano come i tubi di gomma.
Sebbene i tubi flessibili in acciaio intrecciato durino di più, è comunque necessario pianificare di sostituirli entro tre o cinque anni. Sebbene i tubi flessibili in acciaio siano molto meno inclini a piegarsi o perdere, è comunque opportuno controllarli una o due volte all'anno per assicurarsi che non vi siano danni.
Tubo idraulico intrecciato o tubo a spirale: quale utilizzare?
Tubo flessibile idraulico intrecciato
Il tubo flessibile idraulico intrecciato è costituito da uno o due fili di acciaio ad alta resistenza intrecciati e sovrapposti in uno schema incrociato attorno a un tubo flessibile in gomma sintetica o elastomerico. L'intreccio dei fili viene eseguito su una macchina che avvolge i fili attorno al tubo flessibile in uno schema incrociato. Questa intrecciatura sovrapposta fornisce flessibilità, consente curve strette e migliora significativamente la resistenza allo scoppio. A differenza del tubo flessibile a spirale, il tubo flessibile idraulico intrecciato può sopportare una maggiore sollecitazione di trazione, consentendo raggi di curvatura più stretti.
Il tubo flessibile intrecciato è il tubo flessibile idraulico più diffuso, principalmente per la sua resistenza e flessibilità superiori. Sebbene disponibile in una varietà di pressioni nominali e dimensioni, la pressione nominale diminuisce all'aumentare del diametro interno del tubo interno. Ciò equivale a un fattore di sicurezza quattro a uno per il tubo flessibile, con una pressione di esercizio pari a un quarto della pressione di scoppio.
Tubo flessibile idraulico a spirale
Il tubo flessibile idraulico a spirale è più rigido e viene solitamente utilizzato in applicazioni ad alta pressione in cui non vi sono vincoli di spazio significativi e il tubo flessibile non deve essere estremamente flessibile. Il tubo flessibile a spirale è costituito da quattro o sei fili di acciaio, a seconda dell'applicazione, che sono avvolti a spirale e impilati uno sopra l'altro, anziché essere avvolti come un tubo flessibile intrecciato. Il tubo flessibile a spirale utilizza fili di acciaio ad alta resistenza per fornire un'eccellente resistenza ai tubi flessibili idraulici, ma è anche molto rigido e ha un raggio di curvatura minimo. Tuttavia, più piccolo è il diametro, più piccolo è il raggio di curvatura.
Ad esempio, un tubo flessibile idraulico a spirale di piccolo diametro necessita solo di uno strato di filo a spirale per funzionare a 3000 PSI, quindi è intrinsecamente flessibile. Mentre un tubo flessibile di grande diametro potrebbe necessitare di quattro strati di filo a spirale per resistere a 3000 PSI, il che lo renderebbe molto rigido e avrebbe un raggio di curvatura notevolmente ridotto, con conseguente minore flessibilità di instradamento.
Il tubo idraulico a spirale presenta un'altissima resistenza ai picchi di pressione, caratteristica necessaria per numerose applicazioni ad alta pressione e di grande diametro.
Intrecciato o spirale: quale scegliere?
Si tratta davvero di compromessi. Se l'applicazione richiede un tubo ad alta pressione in grado di resistere a impulsi più elevati, allora un tubo a spirale è la scelta migliore. Ma sacrificherai la flessibilità e sarà difficile costruire un sistema in uno spazio piccolo o collegarlo ad apparecchiature che si articolano frequentemente, come un escavatore o un braccio robotico. In queste applicazioni, un tubo intrecciato potrebbe essere la scelta migliore. Infatti, secondo il briefing tecnico: "I progettisti di sistemi robotici dovrebbero scegliere la giusta fonte di alimentazione per il lavoro. Spesso, i motori elettrici vengono scelti senza considerare i vantaggi dell'idraulica o della pneumatica. Per applicazioni che richiedono un controllo preciso di grandi forze e un movimento fluido, o applicazioni che richiedono un movimento "indulgente", la potenza dei fluidi può fornire vantaggi significativi rispetto al movimento elettromeccanico".
Ad esempio, utilizzando lo stesso tipo di costruzione di tubo in un tubo intrecciato e poi in un tubo a spirale, la flessibilità diminuisce all'aumentare del diametro.
I tubi intrecciati sono utilizzati in applicazioni a bassa e media pressione, a bassa pressione come motori, sollevatori idraulici e linee di ritorno. I tubi a spirale sono più adatti per alte pressioni e frequenti fluttuazioni di pressione come trasmissioni idrostatiche, grandi autocarri con cassone ribaltabile fuoristrada per movimento terra o escavatori da miniera. In breve, i tubi intrecciati sono ottimi per applicazioni ad alta pressione che richiedono un raggio di curvatura stretto, mentre i tubi a spirale sono più adatti per applicazioni ad altissima pressione e impulsi elevati.
Processo di fabbricazione dei tubi flessibili in acciaio intrecciato
