Różnice między wężem ssącym a wężem tłocznym

Chociaż oba wąż ssący i wąż tłoczny Służą do przesyłu płynów, mają bardzo różne zastosowania. Wąż ssący służy do zasysania płynu ze źródła płynu, podczas gdy wąż spustowy służy do odprowadzania płynu do miejsca przeznaczenia. Główny różnica między wężami ssącymi a wężami tłocznymi polega na tym, że wąż ssący nie ulegnie załamaniu pod wpływem podciśnienia, ponieważ warstwa wzmacniająca wąż ssący ma jako wsparcie drut stalowy.

Głównie ze względu na różną strukturę węży, węże ssące i tłoczne są wzmacniane wieloma warstwami kordu tkaninowego i owinięte 1 lub 2 warstwami drutu stalowego w celu zwiększenia odporności na zginanie, wzmocnienia konstrukcji węża i wydłużenia jego żywotności.

Dlatego węże ssące i tłoczne mogą być stosowane w środowiskach roboczych o ciśnieniu dodatnim i ujemnym, a służą do ssania i tłoczenia wody przemysłowej oraz cieczy neutralnych w temperaturze pokojowej.

Jest szeroko stosowany w kopalniach, fabrykach, rolnictwie, inżynierii lądowej i wodnej oraz projektach budowlanych. Ponadto może być również używany jako wąż do dostarczania wody do nawadniania w rolnictwie.

Zrozumienie różnicy między tymi dwoma węże może pomóc w zapewnieniu, że do wykonania zadania zostanie użyty właściwy sprzęt, zapobiegnie to uszkodzeniom, skróci przestoje i zoptymalizuje wydajność.

Wąż ssący

Czym jest wąż ssący?

Wąż ssący to wąż specjalnie zaprojektowany do zasysania lub „wysysania” cieczy ze źródła wody, takiego jak zbiornik, rezerwuar lub naturalny zbiornik wodny. Działa pod ciśnieniem ujemnym, co oznacza, że wykorzystuje zewnętrzne ciśnienie atmosferyczne do wtłaczania cieczy do węża, jednocześnie wytwarzając podciśnienie wewnątrz węża. Główną funkcją węża ssącego jest ułatwienie przepływu cieczy od źródła do pompy lub systemu oczyszczania. Węże ssące są często stosowane w systemach wymagających przesyłu cieczy na różne odległości i wysokości.

Budowa i cechy konstrukcyjne węża ssącego

Skład materiału (np. guma, PVC)

Węże ssące są zazwyczaj wykonane z trwałych materiałów, takich jak guma lub PVC, i zaprojektowane tak, aby wytrzymywały podciśnienie bez zapadania się. Guma jest ceniona ze względu na swoją elastyczność i odporność na ścieranie, natomiast PVC stanowi lekką i ekonomiczną alternatywę.

Warstwy wzmacniające

Aby zapobiec zapadaniu się węża pod wpływem podciśnienia, węże ssące są wzmacniane wieloma warstwami spiralnego drutu lub przędzy syntetycznej. Wzmocnienie spiralnym drutem jest szczególnie powszechne w wytrzymałych wężach ssących, zapewniając niezbędną integralność strukturalną, pozwalającą zachować kształt węża nawet przy znacznym podciśnieniu.

Rozważania dotyczące elastyczności i trwałości

Elastyczność to kluczowa cecha węży ssących, umożliwiająca łatwą obsługę i pozycjonowanie w różnych warunkach pracy. Równie ważna jest trwałość, zwłaszcza w trudnych warunkach, gdzie wąż może być narażony na działanie materiałów ściernych, ekstremalnych temperatur lub agresywnych chemikaliów.

Zastosowanie węża ssącego

Użytkowanie przemysłowe, rolnicze i mieszkaniowe

Węże ssące znajdują szerokie zastosowanie w przemyśle, rolnictwie i budownictwie mieszkaniowym. Są one niezbędne w procesach, w których płyny muszą być transportowane z niskiego poziomu na wysoki lub z odległego miejsca do centralnego punktu przetwarzania.

Konkretne przykłady

Pompowanie wody ze studni: W zastosowaniach rolniczych i mieszkalnych do pompowania wody ze studni często używa się węży ssących, szczególnie na obszarach bez bezpośredniego dostępu do miejskiej sieci wodociągowej.

Transport szlamu: W zastosowaniach przemysłowych węże ssące służą do transportu szlamu (mieszaniny cząstek stałych zawieszonych w cieczy), na przykład w górnictwie lub systemach gospodarki ściekowej. Węże te są zaprojektowane tak, aby radzić sobie z ściernymi właściwościami szlamu, utrzymując jednocześnie stałą prędkość przepływu.

Zalety i wady

Zalety

Wysoka elastyczność: Węże ssące zaprojektowano tak, aby były bardzo elastyczne, umożliwiając ich zginanie i omijanie przeszkód bez załamywania się. Ta elastyczność jest kluczowa w zastosowaniach wymagających ich przechodzenia przez ciasne przestrzenie lub wokół maszyn.
Trwałość w trudnych warunkach: Węże ssące zaprojektowano tak, aby były odporne na trudne warunki środowiskowe, w tym na działanie substancji chemicznych, promieniowanie UV i ścieranie mechaniczne. Dzięki temu nadają się do użytku wewnątrz i na zewnątrz w trudnych warunkach przemysłowych.

Wady

Waga: Węże ssące, zwłaszcza te wzmocnione spiralnym drutem, są stosunkowo ciężkie, co utrudnia ich obsługę i transport niż lżejsze węże, na przykład węże tłoczne.
Obsługiwanie: Sztywność wymagana do zapobiegania zapadaniu się pod wpływem podciśnienia może sprawić, że węże ssące będą mniej elastyczne niż inne rodzaje węży, co może stwarzać problemy w niektórych zastosowaniach.

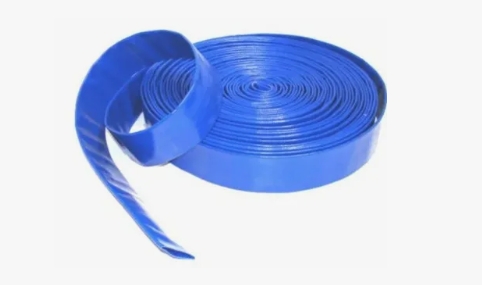

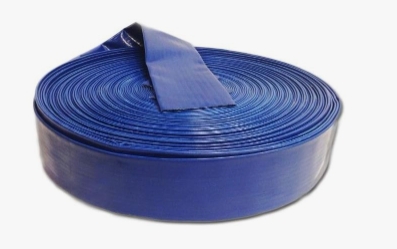

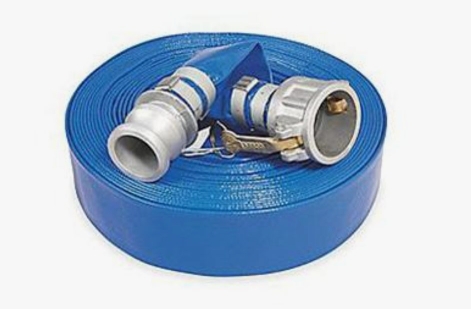

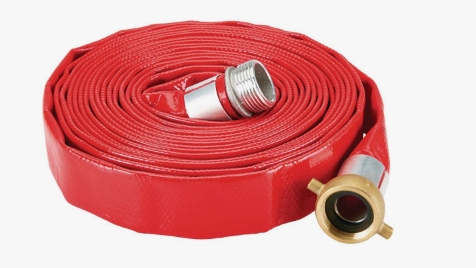

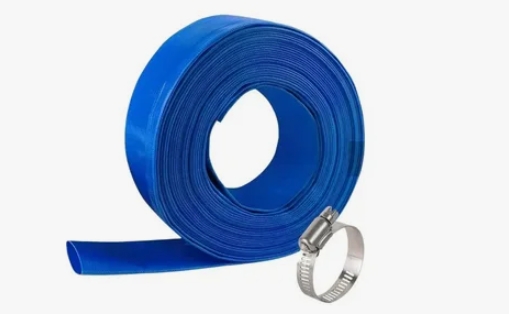

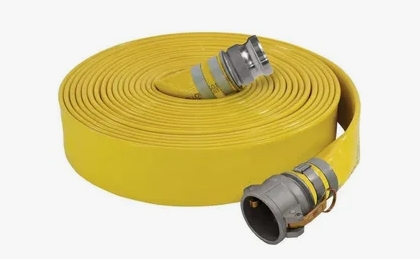

Wąż wylotowy

Czym jest wąż tłoczny?

Wąż tłoczny to wąż służący do przesyłu i odprowadzania cieczy z pompy lub innego urządzenia do wyznaczonego punktu zrzutu. W przeciwieństwie do węży ssawnych, węże tłoczne działają pod ciśnieniem dodatnim, tłocząc ciecze przez wąż do z góry określonego miejsca. Główną funkcją węża tłocznego jest zasysanie, przetwarzanie lub odprowadzanie cieczy z pompy lub systemu. Węże te są niezbędne w operacjach, w których ciecze muszą być przesyłane na duże odległości lub magazynowane w magazynach, systemach odwadniających lub na nawadnianych polach.

Cechy konstrukcyjne i projektowe

Skład materiału (np. guma, PVC)

Węże spustowe są często wykonane z materiałów takich jak guma lub PCV, podobnie jak węże ssące, ale są zaprojektowane specjalnie do odprowadzania, a nie zasysania cieczy. Gumowe węże spustowe znane są ze swojej trwałości i odporności na ścieranie, natomiast węże PCV cenione są za lekkość i ekonomiczność.

Lekka konstrukcja w porównaniu do węży ssących

Węże spustowe są zazwyczaj lżejsze niż węże ssące. Wynika to z faktu, że nie wymagają takiego samego stopnia wzmocnienia, aby zapobiec zapadaniu się pod wpływem podciśnienia. Niższa waga ułatwia ich obsługę, szczególnie w zastosowaniach, w których wąż musi być często przesuwany lub zmieniany.

Rodzaj zbrojenia i wytrzymałość na ciśnienie

Węże spustowe mogą nadal zawierać wzmocnienie, ale jego główną funkcją jest wytrzymywanie nadciśnienia generowanego przez odprowadzaną ciecz, a nie zapobieganie jej zapadaniu się. Wzmocnienie to może być wykonane z oplotu lub spiralnego włókna syntetycznego, które zapewnia niezbędną wytrzymałość, aby wytrzymać zmienne ciśnienie. Ciśnienie znamionowe węża spustowego jest kluczowym czynnikiem decydującym o jego przydatności do danego zastosowania, zwłaszcza w środowiskach przemysłowych, w których mogą występować wysokie ciśnienia.

Zastosowanie węża tłocznego

Zastosowania przemysłowe, rolnicze i mieszkaniowe

Węże spustowe są stosowane w wielu gałęziach przemysłu, od przemysłu, przez rolnictwo, po zastosowania domowe. Są niezbędne do sprawnego transportu płynów z jednego miejsca do drugiego, zwłaszcza gdy konieczne jest ich spuszczenie z systemu po użyciu.

Konkretne przykłady

Odwodnienie piwnic: W budynkach mieszkalnych węże spustowe są często używane do odprowadzania wody z piwnic i innych nisko położonych miejsc narażonych na zalanie. Węże te podłącza się do pomp zatapialnych, aby odprowadzać wodę z domu w bezpieczniejsze miejsce.
Pola nawadniane: W rolnictwie węże drenażowe służą do transportu wody z pomp na nawadniane pola, zapewniając uprawom niezbędną wilgotność. Elastyczność i łatwość poruszania się węża sprawiają, że idealnie nadaje się on do nawadniania dużych obszarów o zróżnicowanym ukształtowaniu terenu.

Zalety i ograniczenia węży tłocznych

Zalety

Lekkość: Węże tłoczne są lekkie i łatwiejsze w obsłudze, transporcie i rozstawianiu, szczególnie w sytuacjach, gdy wąż musi być często zmieniany lub transportowany na duże odległości.
Łatwość manewrowania: Ponieważ węże tłoczne są mniej sztywne niż węże ssące, charakteryzują się większą elastycznością i umożliwiają łatwe manewrowanie wokół przeszkód i w ciasnych przestrzeniach. Ta zwrotność jest szczególnie przydatna w złożonych lub ciasnych miejscach pracy.

Potencjalne wady

Mniejsza trwałość w pewnych warunkach: Węże tłoczne, zwłaszcza te wykonane z lżejszych materiałów, takich jak PVC, mogą w pewnych sytuacjach nie być tak trwałe jak węże ssące. Są bardziej podatne na zużycie, zwłaszcza w kontakcie z materiałami ściernymi lub trudnymi warunkami środowiskowymi.
Niższa odporność na ciśnienie: Chociaż węże tłoczne są zaprojektowane tak, aby wytrzymywać nadciśnienie, są one generalnie mniej odporne na ciśnienie niż węże ssące. To sprawia, że są mniej odpowiednie do zastosowań wysokociśnieniowych i mogą spowodować uszkodzenie węża, jeśli ciśnienie przekroczy jego dopuszczalną wartość.

Różnice między wężami ssącymi i tłocznymi

A. Funkcja

Węże ssące: Węże ssące służą do pobierania cieczy ze źródła, takiego jak zbiornik, studnia lub zbiornik wodny. Działają pod ciśnieniem ujemnym, gdzie zewnętrzne ciśnienie atmosferyczne wtłacza ciecz do węża, podczas gdy wewnętrzna próżnia wytwarzana przez pompę zasysa ciecz ku górze.

Węże wylotowe: Węże tłoczne natomiast służą do tłoczenia lub odprowadzania cieczy z pompy lub innego urządzenia do żądanego miejsca, takiego jak system odwadniający, zbiornik magazynowy lub pole nawadniające. Węże te działają pod ciśnieniem dodatnim, co oznacza, że pompa tłoczy ciecz przez wąż do miejsca przeznaczenia.

B. Budowa i zbrojenie

Węże ssące: Węże ssące są zazwyczaj wykonane z trwałych materiałów, takich jak guma lub PCV, i wymagają solidnej konstrukcji wzmacniającej, aby zapobiec ich zapadaniu się pod wpływem podciśnienia. Ta konstrukcja wzmacniająca, zazwyczaj wykonana ze spiralnego drutu stalowego lub przędzy syntetycznej, utrzymuje integralność strukturalną węża nawet przy dużym podciśnieniu.

Węże wylotowe: Węże tłoczne są również wykonane z materiałów takich jak guma lub PCV, ale nie wymagają takiego samego wzmocnienia jak węże ssące. Są lżejsze, a wzmocnienie (jeśli występuje) jest zaprojektowane tak, aby wytrzymać nadciśnienie generowane przez tłoczony płyn. Dzięki temu są bardziej elastyczne i łatwiejsze w obsłudze.

Różnice w elastyczności, trwałości i odporności na zapadanie się

Elastyczność: Węże ssące są zazwyczaj mniej elastyczne ze względu na wzmocnienia konstrukcyjne, które zapobiegają zapadaniu się w warunkach podciśnienia. Z kolei węże tłoczne są bardziej elastyczne i łatwiejsze w obsłudze ze względu na mniejsze wzmocnienie konstrukcyjne, szczególnie w zastosowaniach wymagających częstego przemieszczania.

Trwałość: Węże ssące są zazwyczaj trwalsze, zwłaszcza w trudnych warunkach, ponieważ muszą wytrzymać nie tylko wewnętrzne podciśnienie, ale także zewnętrzne czynniki środowiskowe. Węże tłoczne, choć trwałe, mogą nie być w stanie wytrzymać ściernych warunków, z którymi radzą sobie węże ssące.

Odporność na zawalenie: Główną różnicą konstrukcyjną jest to, że węże ssące muszą być odporne na zapadanie się w warunkach podciśnienia. Węże tłoczne nie mają tego problemu, dlatego przywiązuje się mniejszą wagę do sztywności konstrukcyjnej.

C. Wartości ciśnienia i tolerancje

Węże ssące: Węże te są zaprojektowane do pracy w warunkach podciśnienia. Ich konstrukcja gwarantuje, że nawet jeśli ciśnienie wewnętrzne spadnie poniżej ciśnienia atmosferycznego, wąż zachowa integralność strukturalną i zapobiegnie zapadnięciu się.

Węże wylotowe: Węże tłoczne są zaprojektowane tak, aby wytrzymywać ciśnienie dodatnie, co oznacza, że są w stanie wytrzymać siły generowane podczas przepływu cieczy. Ich odporność na ciśnienie różni się w zależności od materiału i konstrukcji, ale generalnie nie nadają się do pracy w warunkach podciśnienia, ponieważ nie jest to ich przeznaczenie.

D. Przydatność do zastosowania

Gdzie wąż ssący jest odpowiedni

Głębokie pompowanie: Węże ssące są idealnym rozwiązaniem, gdy płyny muszą być pobierane z głębokich studni, zbiorników magazynowych lub innych źródeł znajdujących się poniżej poziomu pompy.

Postępowanie z materiałami ściernymi: Węże ssące są lepszym wyborem w zastosowaniach przemysłowych, w których transportowane są materiały ścierne, ze względu na swoją trwałość i odporność na zapadanie się.
Zastosowanie w trudnych warunkach: Węże ssące idealnie nadają się do stosowania w trudnych warunkach, w których mogą być narażone na nieostrożne obchodzenie się, działanie chemikaliów lub ekstremalne temperatury, ze względu na ich solidną konstrukcję.

Idealne sytuacje dla węża spustowego

Drenaż i dystrybucja płynów: Węże tłoczne są najlepszym wyborem w zastosowaniach, w których głównym zadaniem jest transport cieczy z pompy do miejsca utylizacji lub przechowywania (np. osuszanie zalanego obszaru lub nawadnianie pola).

Potrzeba lekkości i łatwości manewrowania: Węże tłoczne są lepszym rozwiązaniem ze względu na ich mniejszą wagę i większą elastyczność, gdy wąż musi być często przesuwany lub zmieniany.
Przesyłanie płynów na krótkie odległości: W przypadku krótszych odległości przesyłu płynów, gdy wysokie ciśnienie nie jest głównym problemem, często wygodniejszym i bardziej ekonomicznym rozwiązaniem jest wąż tłoczny.

Wybór odpowiedniego węża do Twoich potrzeb

A. Czynniki, które należy wziąć pod uwagę

Typ płynu: Kluczowym czynnikiem jest charakter transportowanego płynu. Na przykład transport chemikaliów, ściernych zawiesin lub wody pitnej może wymagać węży wykonanych ze specjalnych materiałów odpornych na korozję, ścieranie i zanieczyszczenia.

Temperatura: Zarówno temperatura cieczy, jak i temperatura otoczenia wpływają na wydajność węży. Ciecze o wysokiej temperaturze mogą wymagać węży wykonanych z materiałów odpornych na ciepło bez degradacji, natomiast w niskich temperaturach konieczne może być zastosowanie węży o zwiększonej elastyczności, aby uniknąć pękania.

Warunki środowiskowe: Należy wziąć pod uwagę warunki środowiskowe, w których wąż będzie używany, takie jak narażenie na promieniowanie UV, chemikalia lub nieostrożne obchodzenie się z nim. Wybór materiału węża powinien opierać się na jego zdolności do wytrzymania tych warunków bez naruszenia jego integralności.

Wymagania dotyczące ciśnienia i natężenia przepływu

Wymagania dotyczące ciśnienia: Oceń wymagania ciśnieniowe danej aplikacji, zarówno po stronie ssącej, jak i tłoczącej. Węże ssawne muszą być w stanie wytrzymać podciśnienie bez zapadania się, natomiast węże tłoczne muszą być w stanie wytrzymać nadciśnienie wytwarzane przez tłoczony płyn. Wąż powinien być przystosowany do ciśnienia przekraczającego maksymalne ciśnienie robocze systemu.

Przepływ: Natężenie przepływu, czyli ilość cieczy, którą należy przetransportować w określonym czasie, wpływa na średnicę i materiał węża. Wyższe natężenia przepływu mogą wymagać węża o większej średnicy lub węża o gładkim wnętrzu, aby zmniejszyć straty spowodowane tarciem.

B. Scenariusze zastosowań

Przykłady, kiedy wybrać wąż ssący

Pompowanie studni: Przy pompowaniu wody ze studni lub zbiornika podziemnego konieczny jest wąż ssący, ponieważ jest on w stanie wytrzymać ciśnienie ujemne potrzebne do podniesienia cieczy z niższego poziomu.
Przemysłowy transfer szlamu: Trwałość i wzmocnienie węża ssącego sprawiają, że jest on idealnym wyborem w gałęziach przemysłu, w których zachodzi konieczność przesyłu ściernych szlamów lub ciężkich płynów z jednego punktu do drugiego.
Zastosowania zbiorników próżniowych: W zastosowaniach ze zbiornikami próżniowymi, które wymagają zasysania materiału pod ciśnieniem ujemnym, wąż ssący ma kluczowe znaczenie dla zapewnienia prawidłowego dostarczania cieczy i uniknięcia zapadnięcia się węża.

Przykłady, kiedy wybrać wąż spustowy

Wykluczenie powodzi: Aby odprowadzić wodę z zalanych obszarów, używa się węża spustowego, który odprowadza wodę z terenu. Węże spustowe są elastyczne i lekkie, dzięki czemu są łatwe w użyciu i obsłudze w takich sytuacjach.
Nawadnianie rolnicze: Węże spustowe idealnie nadają się do nawadniania w rolnictwie, gdzie woda musi być dostarczana na duże pola. Są lekkie, łatwe w obsłudze i można je szybko zmienić w razie potrzeby.
Odwodnienie placu budowy: Na placach budowy, gdzie konieczne jest odprowadzenie nadmiaru wody, węże odwadniające mogą skutecznie odprowadzać wodę z placu budowy do obszaru odwodnienia, zapewniając, że plac budowy pozostanie suchy, a prace będą mogły być bezpiecznie kontynuowane.

C. Opcje niestandardowe

Dostępne są węże niestandardowe do specjalnych zastosowań

Długości i średnice niestandardowe: W zależności od konkretnych potrzeb, węże można zamówić w niestandardowych długościach i średnicach, aby zapewnić idealne dopasowanie. Jest to szczególnie przydatne w przypadku prac, w których standardowe rozmiary mogą nie spełniać wymagań dużych zakładów.

Materiały specjalne i wzmocnienia: W zastosowaniach wymagających szczególnej odporności na korozję, węże mogą być wykonane z materiałów odpornych na określone substancje chemiczne, wysokie temperatury i ścieranie. Wzmocnienia można również dostosować, na przykład dodając dodatkowe warstwy lub wybierając różne rodzaje wzmocnień w celu zwiększenia trwałości i odporności na ciśnienie.

Wskazówki dotyczące wyboru odpowiednich materiałów i wzmocnień

Wybór materiału: Podczas personalizacji węża należy wybrać materiał, który najlepiej pasuje do rodzaju cieczy i warunków środowiskowych. Na przykład, można wybrać nitryl (odporny na olej) lub EPDM (odporny na gorącą wodę i parę).

Rozważania dotyczące wzmocnienia: Wzmocnienie jest kluczowe dla odporności węża na ciśnienie i siły zewnętrzne. W zastosowaniach wymagających wysokiej trwałości i odporności na zapadanie się, należy rozważyć wzmocnienie spiralnym drutem; w zastosowaniach wymagających większej elastyczności i lekkości, należy rozważyć wzmocnienie tkaniną.

Wniosek

Czynniki takie jak rodzaj cieczy, ciśnienie robocze, temperatura i warunki środowiskowe mogą wpływać na przydatność węża ssawnego lub tłocznego. Dokładna ocena tych potrzeb pozwoli Ci upewnić się, że wybrany wąż nie tylko spełnia wymagania operacyjne, ale także łączy w sobie trwałość i wydajność. Jeśli nie masz pewności, który wąż będzie najlepszy dla Twojego zastosowania, skonsultuj się z Topa, gdzie udzielimy Ci spersonalizowanych rekomendacji, dostosowanych do Twojej sytuacji. Dodatkowo, możesz również dowiedzieć się więcej o dostępnych opcjach produktów, w tym o wężach z możliwością personalizacji, aby lepiej spełnić Twoje specyficzne potrzeby operacyjne.

Często zadawane pytania

Jaka jest główna różnica pomiędzy wężem ssącym a wężem tłocznym?

Węże ssące służą do zasysania cieczy do układu pod ciśnieniem ujemnym, natomiast węże tłoczne służą do zasysania cieczy z układu pod ciśnieniem dodatnim.

Czy mogę używać węża tłocznego do ssania?

Nie, węże tłoczne nie są zaprojektowane do wytrzymywania podciśnienia wymaganego do zasysania i mogą pęknąć, jeśli będą używane w ten sposób.

Z jakich materiałów zazwyczaj wykonane są węże ssące i tłoczne?

Oba rodzaje węży są zazwyczaj wykonane z trwałych materiałów, takich jak guma lub PCV, a węże ssące są zazwyczaj dodatkowo wzmocnione, aby zapobiec ich zapadaniu się.

Jak wybrać odpowiedni wąż do danego zastosowania?

Należy wziąć pod uwagę rodzaj cieczy, wymagania ciśnieniowe, temperaturę i warunki otoczenia. Do zasysania należy wybrać wąż wzmocniony; do tłoczenia – elastyczny wąż odpowiedni do tłoczonej cieczy.

Czy istnieją opcje personalizacji węży ssących i tłocznych?

Tak, wielu dostawców oferuje niestandardowe długości, średnice i materiały, aby spełnić wymagania konkretnych zastosowań.

Jakie są najczęstsze zastosowania węży ssących i tłocznych?

Węże ssące są powszechnie używane w pompach studziennych i do przesyłu szlamu, natomiast węże tłoczne służą do odwadniania i nawadniania w rolnictwie.
