Гидравлический шланг SAE 100R1AT / EN853 1SN
Гидравлический шланг SAE 100 R1 это гидравлический шланг с одинарной стальной проволочной оплеткойВнутренняя трубка и оболочка изготовлены из синтетического каучука, что делает их антиабразивными, устойчивыми к маслам, топливу и атмосферным воздействиям.
Наш шланг R1 изготовлен в соответствии с Стандарт Общества автомобильных инженеров (SAE) для резиновых шлангов высокого давления для гидравлических систем, соответствует или превосходит требования САЭ 100R1AT и EN853 1SN
Благодаря рабочему давлению до 2300 фунтов на кв. дюйм шланг R1 подходит для применения в системах среднего давления, например, в лесозаготовительной технике, инженерном оборудовании и т. д.
Доверять SINOPULSE для ваших нужд, связанных с гидравлическим шлангом R1.
Согласно: ISO 1436 / DIN EN 853 тип 1SN / SAE J517 тип SAE 100R1 AT

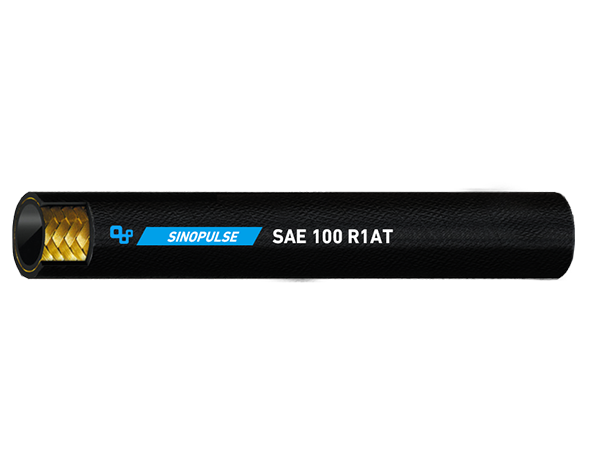

Конструкция шланга SAE 100 R1 AT:
Внутренняя трубка: синтетический маслостойкий каучук.
Усиление: 1 оплетка из высокопрочной стальной проволоки.
Обложка: синтетический каучук, устойчивый к атмосферным воздействиям и маслам.
| Код шланга | Размер | Размер тире | Идентификатор шланга | ВД | Наружный диаметр шланга | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | В | |||||||||
| мм | дюйм | мин | Макс | мин | Макс | мин | Макс | Макс | ||
| САЭ100Р1-01 | 5 | 3/16" | -3 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 |
| САЭ100Р1-02 | 6.3 | 1/4" | -4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 |
| САЭ100Р1-03 | 8 | 5/16" | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 |
| САЭ100Р1-04 | 10 | 3/8" | -6 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 |
| САЭ100Р1-05 | 12.5 | 1/2" | -8 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 |
| САЭ100Р1-06 | 16 | 5/8" | -10 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 |
| САЭ100Р1-07 | 19 | 3/4" | -12 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 |
| САЭ100Р1-08 | 25 | 1" | -16 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 |
| САЭ100Р1-09 | 31.5 | 1-1/4" | -20 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 |
| САЭ100Р1-10 | 38 | 1-1/2" | -24 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 |
| САЭ100Р1-11 | 51 | 2" | -32 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 |
| Код шланга | Рабочее давление | Испытательное давление | Мин. давление разрыва | Мин. радиус изгиба | Вес | |||
|---|---|---|---|---|---|---|---|---|
| МПа | psi | МПа | psi | МПа | psi | мм | кг/м | |
| САЭ100Р1-01 | 21.0 | 3045 фунтов на кв. дюйм | 42 | 6090 | 84 | 12810 | 90 | 0.210 |
| САЭ100Р1-02 | 19.2 | 2780 фунтов на кв. дюйм | 38.5 | 5580 | 77 | 11165 | 100 | 0.250 |
| САЭ100Р1-03 | 17.5 | 2540 фунтов на кв. дюйм | 35 | 5075 | 70 | 10150 | 115 | 0.311 |
| САЭ100Р1-04 | 15.7 | 2280 фунтов на кв. дюйм | 31.5 | 4570 | 63 | 9135 | 125 | 0.360 |
| САЭ100Р1-05 | 14.0 | 2030 фунтов на кв. дюйм | 28 | 4060 | 56 | 8120 | 180 | 0.451 |
| САЭ100Р1-06 | 10.5 | 1520 фунтов на кв. дюйм | 21 | 3045 | 42 | 6090 | 205 | 0.519 |
| САЭ100Р1-07 | 8.7 | 1260 фунтов на кв. дюйм | 17.5 | 2540 | 35 | 5075 | 240 | 0.651 |
| САЭ100Р1-08 | 7.0 | 1015 фунтов на квадратный дюйм | 14 | 2030 | 28 | 4060 | 300 | 0.909 |
| САЭ100Р1-09 | 4.3 | 620 фунтов на квадратный дюйм | 8.7 | 1260 | 18 | 2540 | 420 | 1.300 |
| САЭ100Р1-10 | 3.5 | 510 фунтов на квадратный дюйм | 7 | 1015 | 14 | 2030 | 500 | 1.690 |
| САЭ100Р1-11 | 2.6 | 380 фунтов на кв. дюйм | 5.2 | 750 | 11 | 1520 | 630 | 2.00 |
Производим шланги, которые соответствуют или превосходят стандарт SAE 100R1. Если вы не нашли указанные технические данные в таблице ниже, отправьте нам свои технические данные.

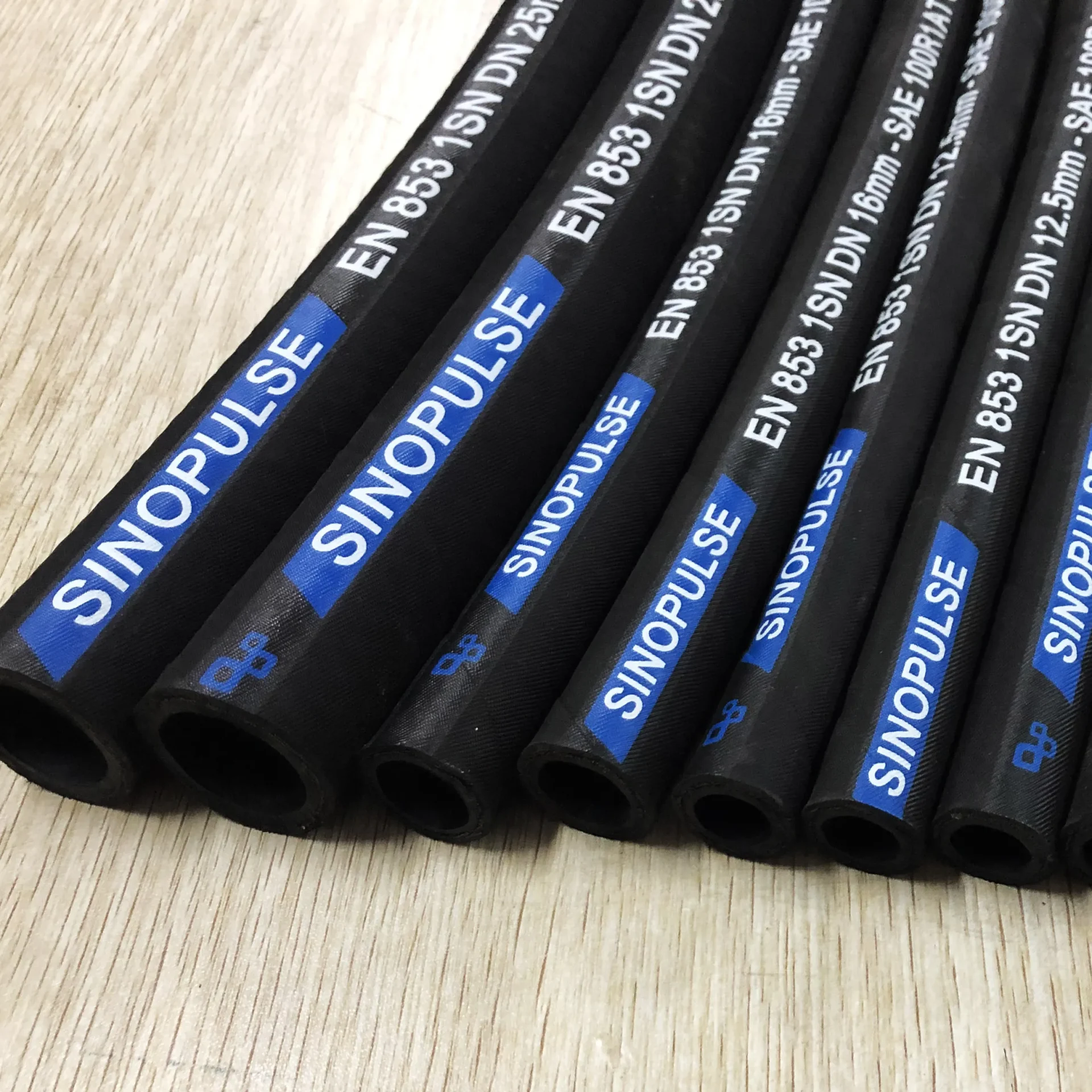

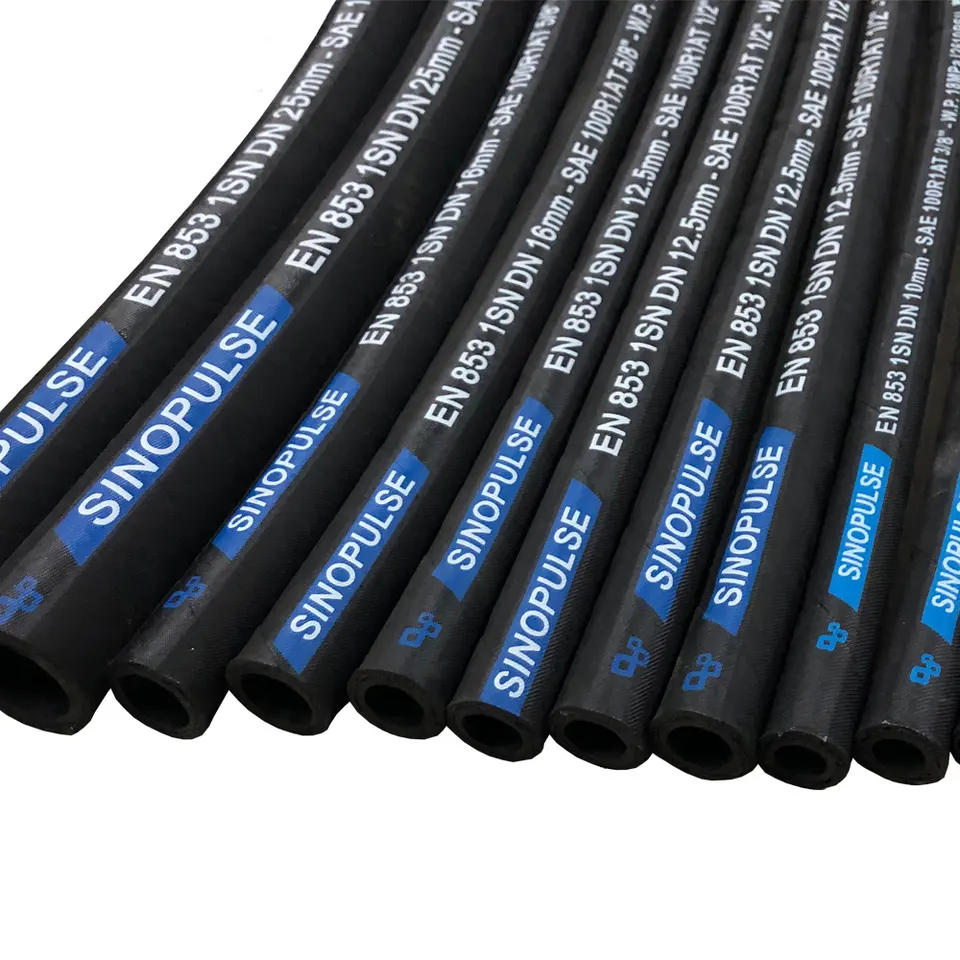

Пример укладки шланга Sinopulse Brand R1:
SINOPULSE ГИДРАВЛИЧЕСКИЙ ШЛАНГ GR1AT-3 SAE 100R1AT 3/16" (DN5) Макс. рабочее давление 21МПа (3045PSI) -2Q11-
Характеристика
Высокое качество: Наш шланг R1 изготовлен из высококачественного синтетического каучука, что делает шланг устойчив к истиранию, коррозии, погодным условиям, озону, старению и перегибам.
Широкий диапазон температур: И стандартный шланг SAE 100R1 Диапазон рабочих температур: от -40°C до +100°C (от -40°F до 212°F), при периодической эксплуатации до 120°C (248°F). Если вам нужен шланг R1 для более высокой или более низкой температуры, ознакомьтесь с нашим ассортиментом. серия высокотемпературных шлангов и серия арктических низкотемпературных шлангов, или свяжитесь с нами. У нас есть профессиональная команда специалистов по исследованиям и разработкам, которая поможет вам.
Высокое рабочее давление: Когда вы выбираете Шланг 3/16 дюйма (-03) r1, максимальное рабочее давление нашего шланга r1 может достигать 3000 фунтов на квадратный дюйм
Индивидуальный размер: У нас есть различные размеры внутреннего диаметра на ваш выбор, диапазон от 3/16" до 2"
Безопаснее: Наш шланг R1 одобрен МСХА и ISO 9001. Коэффициент запаса прочности шланга R1 составляет 4:1, что делает его намного безопаснее.
Приложения
Используется для транспортировки гидравлических жидкостей на основе масла, воздуха или воды под низким и средним давлением.
- Промышленное оборудование: Шланги SAE 100R1 обычно используются в промышленных машинах, таких как гидравлические прессы, станки и конвейерные системы. Эти шланги помогают передавать гидравлические жидкости, управлять различными компонентами и обеспечивают плавную и надежную работу.
- Строительная техника: Гидравлические системы широко используются в строительной технике, такой как экскаваторы, погрузчики и краны, а шланги SAE 100R1 обеспечивают гидравлическую мощность, необходимую для управления движением различных компонентов, таких как стрелы, ковши и аутригеры.
- Сельскохозяйственная техника: Тракторы, комбайны и другое сельскохозяйственное оборудование в значительной степени зависят от гидравлики для таких функций, как подъем, рулевое управление и управление навесным оборудованием, и шланг SAE 100R1 подходит для передачи гидравлической жидкости в этих областях применения.
- Автомобильная промышленность: Шланги SAE 100R1 также используются в автомобильной промышленности для систем гидроусилителя руля, тормозов и подвески. Эти шланги облегчают передачу гидравлической жидкости для обеспечения надлежащей работы и управления этими системами.
Вид на завод
Сырье:
Импортный резиновый материал Вьетнам и Таиланд
Высокопрочная стальная проволока 2750 МПа от первоклассного завода в Китае
Мощные, безопасные и стабильные гидравлические шланги
Хорошая диспергируемость, высокое давление на подшипник и превосходные импульсные характеристики.
Отличная маслостойкость, термостойкость и устойчивость к старению.
Превосходное сопротивление изгибу и сопротивление усталости
Заводская мастерская:
Sinopulse является производителем 100% гидравлических шлангов и промышленных шлангов, включая все нефтепромыслы, сельское хозяйство, транспорт, строительство, горнодобывающую промышленность и лесное хозяйство.
Ежедневная производительность 500 000 метров шлангов, площадь цеха 40 000 м².
40 производственных линий, включая высокоскоростные соединительные машины, плетельные машины, высокоскоростные спиральные машины, итальянские автоматические промышленные машины VP и лабораторное испытательное оборудование полной серии.
120 квалифицированных рабочих, 6 инженеров с 2 техническими консультантами из известных международных компаний, 2 отдела контроля качества и 2 менеджера склада - это наши прекрасные люди.
50 специалистов по продажам и три группы специалистов по логистике обслуживают наших клиентов из Италии, Германии, Великобритании, Испании, США, Канады, Бразилии, Аргентины, Панамы, Перу, Чили, Вьетнама, Индонезии, Австралии, Румынии.
Лаборатория:
Наш завод представляет полный спектр лабораторного испытательного оборудования. Он имеет передовые лабораторные возможности для проведения испытаний качества продукции, а также научно-исследовательских и опытно-конструкторских работ для обеспечения стабильного и отличного качества продукции.
После закупки сырья мы проверяем каждую партию, чтобы убедиться в ее соответствии техническим требованиям к нашей продукции.
После производства мы проверяем каждый шланг, его рабочее давление и давление разрыва, а также проводим импульсные испытания для каждого заказа, чтобы убедиться, что он соответствует требованиям 100% после выхода с завода.
Мы стремимся обеспечить наших клиентов первоклассными шлангами, делая все возможное для обеспечения их качества.
«Пусть наши конечные пользователи чувствуют себя комфортно в использовании и безопасно за рулем!» — наша общая цель.
Упаковка продукта:
1. При упаковке гидравлических шлангов, картонных коробок или деревянных ящиков в соответствии с требованиями заказчика.
2. Мы упакуем шланг после завершения производства шланга.
3. Обычно для упаковки используются тканые мешки и полиэтиленовая пленка.
4. Специальная упаковка может быть предоставлена в соответствии с требованиями заказчика. Специальная упаковка - это запрос клиентов Edible ACC Ording.
Что такое SAE 100 R1?
SAE 100 R1 — это гидравлический шланг. Он рассчитан на высокое давление. Он перекачивает гидравлическую жидкость из одной детали в другую. SAE расшифровывается как Общество автомобильных инженеров. Эта организация устанавливает правила для шлангов. Число 100 указывает на уровень давления. Код R1 означает, что шланг имеет одну оплетку из стальной проволоки. Оплетка обеспечивает прочность шланга. Его используют в строительной, сельскохозяйственной и промышленной технике.
Что такое SAE 100 R1 AT?
SAE 100 R1 AT — гидравлический шланг. Буквы AT означают «Тип A — однопроволочная оплётка». Шланг имеет одну стальную оплётку для прочности. Он соответствует стандартам безопасности и качества SAE. Он может транспортировать масло, воздух или жидкости на водной основе. Этот шланг используется многими работниками сельского хозяйства, горнодобывающей промышленности и строительства.
Что такое шланг SAE 100 R1?
Шланг SAE 100 R1 — это шланг с однослойной оплеткой. Внутренняя трубка выполнена из резины. Резина устойчива к воздействию масел. Средняя оплетка выполнена из стальной проволоки. Оплетка обеспечивает прочность. Внешнее резиновое покрытие устойчиво к атмосферным воздействиям и износу. Этот шланг используется в гидравлических машинах.
Сколько HP у R1-04?
У шлангов нет лошадиных сил. У них есть номинальные давления. Шланг R1-04 имеет внутреннюю ширину 1/4 дюйма (6 мм). Его рабочее давление составляет 2750 фунтов на кв. дюйм (2750 PSI). Давление разрыва — 11 000 PSI.
Что такое шланг 100 R1?
Шланг 100 R1 — это другое название шланга SAE 100 R1. Это шланг с однослойной оплеткой. Он работает под высоким давлением. Может транспортировать сырую нефть, мазут, смазочное масло и антифриз.
Что означают цифры на гидравлическом шланге?
Цифры указывают размер и номинал шланга. Они показывают внутренний диаметр, внешнюю ширину и уровень давления.
Каково номинальное давление шланга SAE 100 R1?
Номинальное давление меняется в зависимости от размера. Шланг диаметром 3/8 дюйма рассчитан на давление 3000 фунтов на кв. дюйм. Шланг диаметром 1/2 дюйма рассчитан на давление 2300 фунтов на кв. дюйм. Шланг диаметром 3/4 дюйма рассчитан на давление 1500 фунтов на кв. дюйм. Шланг диаметром 1 дюйм рассчитан на давление 1275 фунтов на кв. дюйм.
Каково номинальное давление шланга 100 R1?
Давление зависит от размера. Оно может составлять от 1300 до 3600 фунтов на кв. дюйм. Точное значение следует сверить с таблицей производителя шланга.
Что такое SAE 100 R1 AT?
SAE 100 R1 AT — шланг с одной оплеткой из стальной проволоки. Применяется в машинах, требующих среднего или высокого давления. Распространен в мобильной и промышленной технике.
Как прочитать номер гидравлического шланга?
Номер на гидравлическом шланге указывает размер и давление. Например, «1/4 – WP 3000 PSI» означает, что внутренняя ширина шланга составляет 1/4 дюйма. Это означает, что шланг может работать при давлении 3000 PSI.
Где использовать шланг SAE 100 R1?
Шланг R1 можно использовать на сельскохозяйственной технике. Его можно использовать на землеройных и подъёмных машинах. Он работает с маслом, водой или смешанными жидкостями.
Что такое шланг R1?
Шланг R1 — это шланг с однослойной оплеткой. Он рассчитан на среднее давление. Он имеет прочное резиновое покрытие. Покрытие защищает шланг от порезов и износа.
Что означает гидравлический шланг 1/2 дюйма SAE 100 R1 AT?
Цифра 1/2 означает, что внутренняя ширина шланга составляет 1/2 дюйма. Обозначение SAE 100 R1 AT означает, что это шланг с одинарной проволочной оплеткой.
Каковы технические характеристики шланга R1?
Шланг R1 предназначен для среднего давления. Диапазон рабочих температур: от -40°C до +155°C. Внутренний слой — резина. Оплетка — стальная проволока. Покрытие — резина, устойчивая к атмосферным воздействиям и износу.
Что такое гидравлический шланг R1?
Гидравлический шланг R1 состоит из трёх частей. Он имеет маслостойкую резиновую трубку и одну оплетку из стальной проволоки. Снаружи шланг покрыт резиной. Шланг устойчив к воздействию масла, тепла и старения. Он может работать при температуре от -40°C до +100°C.
В чем разница между гидравлическими шлангами R1 и R2?
Шланг R1 имеет одну стальную оплетку. Работает при среднем давлении. Шланг R2 имеет две стальные оплетки. Работает при высоком давлении.
Предоставляете ли вы таблицы резьбы шлангов SAE 100 R1?
Да, Sinopulse может их поставить. Sinopulse производит шланги SAE 100 R1. Шланги имеют одну оплетку из стальной проволоки. Они рассчитаны на давление до 3600 фунтов на кв. дюйм. При необходимости мы можем предоставить руководства и технические карты.
Что означают шланги R1, R2, R3 … R9?
Коды указывают тип шланга и уровень давления. R1 означает одинарную оплетку для среднего давления. R2 означает две оплетки для более высокого давления. Другие цифры обозначают другие конструкции и области применения.
Как изготавливается шланг SAE 100 R1?
Шланг трёхслойный. Внутренний слой — маслостойкая резина. Средний слой — оплетка из стальной проволоки. Внешний слой — маслостойкая, озоностойкая и износостойкая резина. Это делает шланг прочным и долговечным.
Как обжать соединитель на шланге SAE 100 R1?
Внешнюю оболочку обрезать не нужно. Обжим можно выполнить с помощью обжимного инструмента. Можно использовать стандартные муфты или муфты серии W.
Как найти лучшего производителя шлангов R1 или R2?
Выберите производителя с сертификатами. Выберите производителя, который предоставляет поддержку. Выберите производителя, который предоставляет отчёты об испытаниях.
Как купить шланг R1 или R2 на заводах?
Сначала нужно определиться с выбором. Затем нужно проверить поставщиков и протестировать образцы. Вы также можете посетить фабрику. После этого следует подписать договор. Если ваш заказ небольшой, можно купить у дилера. Цена может быть выше, но так проще.
Как найти поставщиков шлангов SAE 100 R1 для моего магазина?
Вам следует выбирать стабильное качество. Вам следует выбирать справедливую цену. Вам следует выбирать качественный сервис. Sinopulse поставляет шланги SAE 100 R1 по всему миру.
Что такое шланг SAE 100R1 (R1AT)?
SAE 100R1, также известный как R1AT, R1 или EN853 1SN, — это гидравлический шланг среднего давления. Он соответствует стандарту Общества инженеров-автомобилестроителей (SAE). Используется для транспортировки гидравлического масла или жидкостей на водной основе. Его можно увидеть на вилочных погрузчиках, тракторах, грузовиках и строительной технике. Многие чёрные шланги со стальной проволочной оплеткой относятся к типу R1. Это распространённая гидравлическая деталь в машинах.
Какова конструкция шланга R1?
Шланг R1 трёхслойный. Внутренний слой изготовлен из маслостойкой резины. Он предотвращает повреждение шланга гидравлическим маслом. Средний слой представляет собой оплетку из стальной проволоки. Она помогает шлангу удерживать давление. Внешний слой изготовлен из высококачественной резины. Он защищает внутренние слои от износа, старения, воздействия солнца и озона. Шланг прослужит долго даже на открытом воздухе.
Чем шланг SAE 100R1 отличается от обычного резинового шланга?
Обычные резиновые шланги работают при низком давлении, например, для воды или воздуха. Они могут разорваться под высоким давлением в гидравлических системах. Шланги R1 имеют стальную проволочную оболочку. Они выдерживают большее давление. Они разработаны для гидравлических систем. Они безопаснее и служат дольше обычных шлангов.
В чем разница между шлангами SAE 100R1 и R4?
R1 и R4 имеют разное назначение. R1 предназначен для подачи масла под высоким давлением, например, от насоса к цилиндру. Шланг R4 предназначен для всасывания или возврата масла. Внутри шланга находится стальная спираль, предотвращающая его смятие. R4 используется для передачи масла от бака к насосу. Не заменяйте R4 на R1.
В чем разница между SAE 100R1 и R5?
R5 — это тоже шланг высокого давления, но более прочный. Он состоит из двух слоёв: стального армирования внутри и армированной фиброй или другой оплеткой снаружи. Он более износостойкий и ударопрочный. R5 предназначен для техники, требующей повышенной безопасности, например, для горнодобывающей или тяжёлой техники.
Какие жидкости можно транспортировать по шлангу R1?
Шланг R1 предназначен для транспортировки гидравлического масла на минеральной основе и жидкостей на водной основе. Его можно использовать в большинстве стандартных гидравлических систем. Он не предназначен для транспортировки бензина, дизельного топлива или сжатого газа, если это не разрешено производителем.
В каких машинах и отраслях промышленности используется шланг R1?
Шланг R1 используется во многих машинах: тракторах, комбайнах, экскаваторах, погрузчиках, вилочных погрузчиках, станках, гидравлических станциях и литьевых машинах.
Каково рабочее и разрывное давление шланга R1?
Давление зависит от размера шланга. Шланги небольшого размера, например, 3/16 дюйма, выдерживают давление около 250 бар (3600 фунтов на кв. дюйм). Давление разрыва примерно в четыре раза превышает рабочее давление и составляет около 1000 бар (14500 фунтов на кв. дюйм). Шланги большего размера, например, ½ дюйма, выдерживают давление всего 160 бар. Выберите размер в зависимости от необходимого давления.
Каков диапазон температур шланга R1?
Шланг R1 работает при температуре от -40°C до 100°C. Не трескается на морозе. Не размягчается при жаре. Этот диапазон подходит для большинства машин и мобильного оборудования.
Могут ли SAE 100R1 и EN853 1SN заменять друг друга?
Да. SAE — это стандарт США. EN853 1SN — европейский стандарт. Они имеют одинаковую конструкцию, размер и давление. Многие производители используют оба стандарта. Вы можете заменить один на другой на месте.
Какие марки шлангов можно заменить R1-04?
R1-04 — это шланг R1 с внутренним диаметром ¼ дюйма (6 мм). Он может заменить шланги многих брендов, таких как Aeroquip FC211, Parker серии 421, Weatherhead H104. При совпадении размера и фитингов они взаимозаменяемы.
Какие фитинги подходят для шланга R1?
Используйте фитинги, предназначенные для армированных шлангов R1. Они обжимаются на шланге. Обычно используются резьбовые или быстроразъемные соединения. Фитинги должны соответствовать размеру шланга и быть хорошо обжаты. В противном случае возможна утечка масла или повреждение шланга.
Каковы общепринятые размеры шлангов R1?
Распространённые размеры — R1-04, R1-06 и R1-10. Разделите число на 4, чтобы получить значение в дюймах: R1-04 — это ¼ дюйма (6 мм), R1-06 — это ⅜ дюйма (10 мм), R1-10 — это ⅝ дюйма (16 мм). Эти размеры легко купить и заменить.
Имеют ли разные размеры разные пределы давления?
Да. Маленькие шланги выдерживают большее давление. Большие шланги выдерживают меньшее давление на единицу площади. Например, шланг R1 диаметром ¼ дюйма может выдерживать 250 бар. Шланг R1 диаметром ½ дюйма может выдерживать 160 бар. Всегда проверяйте давление перед заменой или проектированием линии.
Как выбрать гидравлический шланг R1?
Проверьте давление, расход, диаметр и длину шланга в системе R1. Также обратите внимание на изгибы и трение в месте установки. Также необходимо учитывать условия эксплуатации, например, жару, холод или воздействие солнца.
Как обслуживать шланг R1?
Проверьте шланг r1 на наличие трещин, вздутий, износа или утечек. Проверьте хомуты и опоры. Прислушивайтесь к посторонним звукам и следите за герметичностью фитингов. Содержите шланг в чистоте. Избегайте сильного давления и частых изгибов.
Как долго служит шланг R1?
Срок службы шланга R1 обычно составляет от 3 до 5 лет. Высокая температура, вибрация, воздействие солнца и химикатов сокращают срок службы. Регулярно проверяйте шланги, чтобы определить необходимость их замены.
Как заменить шланг R1?
Выберите новый сертифицированный шланг R1. Подберите фитинги и правильно обжмите. Перед снятием старого шланга сбросьте давление. После установки удалите воздух из системы. Сначала проверьте при низком давлении. Используйте в обычном режиме только после устранения утечек.
Как выбрать надежного производителя шлангов SAE 100R1?
Вы можете проверить наличие сертификатов, таких как ISO9001 или MSHA. Обратите внимание на качество продукции и стабильность материалов. Многие производители проверяют каждую партию на давление и разрыв. Вы можете посмотреть видеозапись испытания шланга. Затем ознакомьтесь с отзывами и отзывами постоянных клиентов. Хорошие производители предоставляют поддержку и надёжную продукцию.
