GR2SN (SAE 100R2AT/2SN) Гидравлический шланг
Шланг SAE 100R2 представляет собой гидравлический шланг высокого давления, который имеет двойная армирующая оплетка из стальной проволокиОн рассчитан на работу в условиях высокого давления и температуры и широко используется в промышленных и коммерческих приложениях, таких как строительная техника, горнодобывающая промышленность и гидравлическое оборудование.
шланги R2 подходят для общепромышленного и гидравлического применения, поставка жидкостей на нефтяной и водной основе. Шланг состоит из синтетической резиновой трубки и оболочки, армированной двумя высокопрочными стальными проволочными оплетками, которые соответствуют требованиям SAE 100R2AT или превосходят их.
В дополнение к поставка шланга R2 оптом, мы также предлагаем индивидуальные сборки шлангов R2. Каждая деталь собрана и маркирована с указанием идентификатора, длины и технических характеристик. Если вы занимаетесь обжимом шлангов, мы можем предоставить вам соответствующие фитинги R2. Покупка шлангов и фитингов у одного поставщика не только удобна, но и способствует улучшению совместимости и повышению производительности. магазин шлангов лучше.

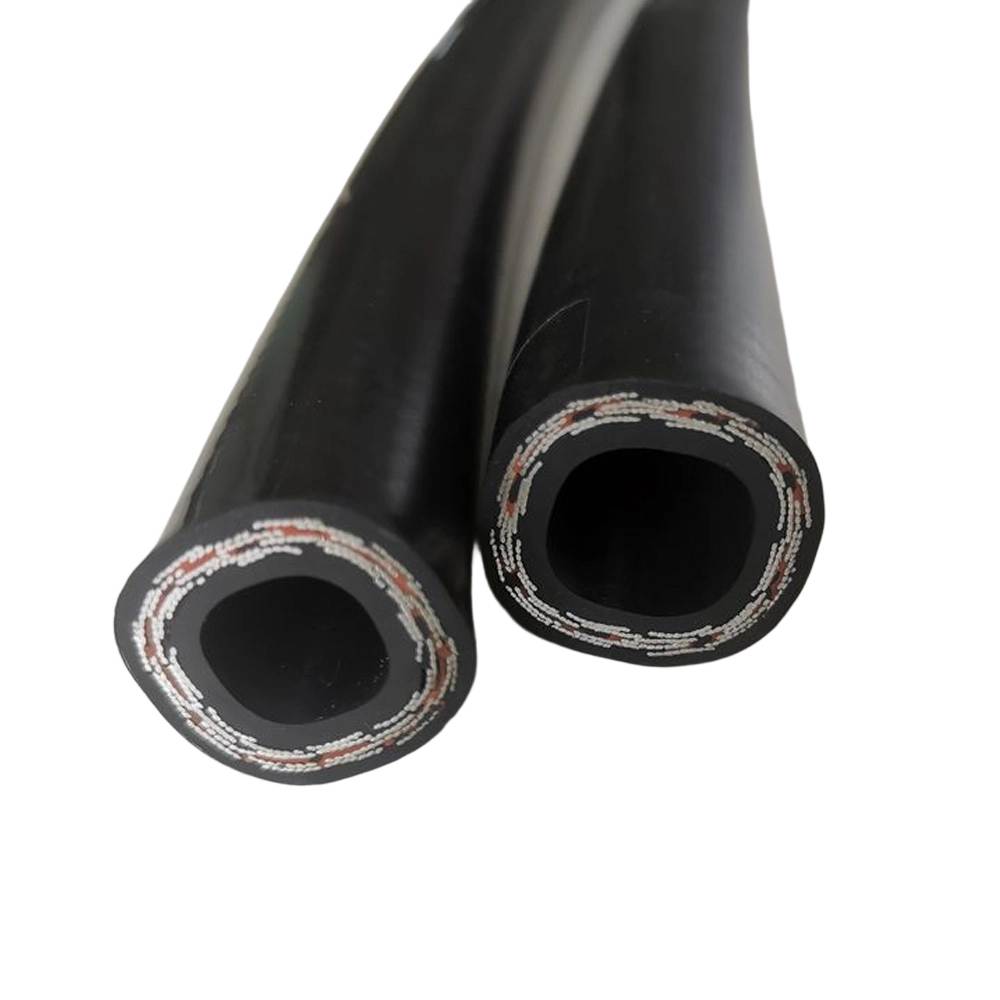

Конструкция SAE 100R2AT:
Он состоит из трех слоев: трубки, арматуры и покрытия.
Внутренняя трубка: синтетический каучук, устойчивый к черному маслу.
Усиление: две оплетки из высокопрочной стальной проволоки.
Обложка: синтетический каучук, устойчивый к черному маслу, коррозии и истиранию.
Спецификация гидравлического шланга SAE 100 R2, армированного стальной проволокой
| Часть №. | I.D. | O.D. | В.П. | АД | Б.Р. | ВТ | |||
| Бросаться | Дюйм | мм | мм | МПа | PSI | МПа | PSI | мм | кг/м |
| САЭ100Р2-03 | Гидравлический шланг 3/16" SAE 100R2AT | 4.8 | 13.4 | 41.5 | 6018 | 166 | 24070 | 90 | 0.320 |
| САЭ100Р2-04 | Гидравлический шланг 1/4" SAE 100R2AT | 6.4 | 15.0 | 40.0 | 5800 | 160 | 23200 | 100 | 0.352 |
| САЭ100Р2-05 | Гидравлический шланг 5/16" SAE 100R2AT | 7.9 | 16.5 | 35.0 | 5075 | 140 | 20300 | 115 | 0.443 |
| САЭ100Р2-06 | Гидравлический шланг 3/8" SAE 100R2AT | 9.5 | 18.9 | 33.0 | 4785 | 132 | 19140 | 125 | 0.540 |
| САЭ100Р2-08 | Гидравлический шланг 1/2" SAE 100R2AT | 12.7 | 22.2 | 27.5 | 3988 | 110 | 15950 | 180 | 0.680 |
| САЭ100Р2-10 | Гидравлический шланг 5/8" SAE 100R2AT | 15.9 | 25.6 | 25.0 | 3625 | 100 | 14500 | 205 | 0.779 |
| САЭ100Р2-12 | Гидравлический шланг 3/4" SAE 100R2AT | 19.1 | 29.3 | 21.5 | 3118 | 86 | 12470 | 240 | 0.941 |
| САЭ100Р2-16 | Гидравлический шланг SAE 100R2AT 1" | 25.4 | 37.8 | 16.5 | 2393 | 66 | 9570 | 300 | 1.350 |
| САЭ100Р2-20 | Гидравлический шланг 1.1/4" SAE 100R2AT | 31.8 | 44.3 | 12.5 | 1813 | 50 | 7250 | 420 | 2.100 |
| САЭ100Р2-24 | Гидравлический шланг 1.1/2" SAE 100R2AT | 38.1 | 50.3 | 9.0 | 1305 | 36 | 5220 | 500 | 2.650 |
| САЭ100Р2-32 | Гидравлический шланг 2" SAE 100R2AT | 50.8 | 63.8 | 8.0 | 1160 | 32 | 4640 | 630 | 3.400 |

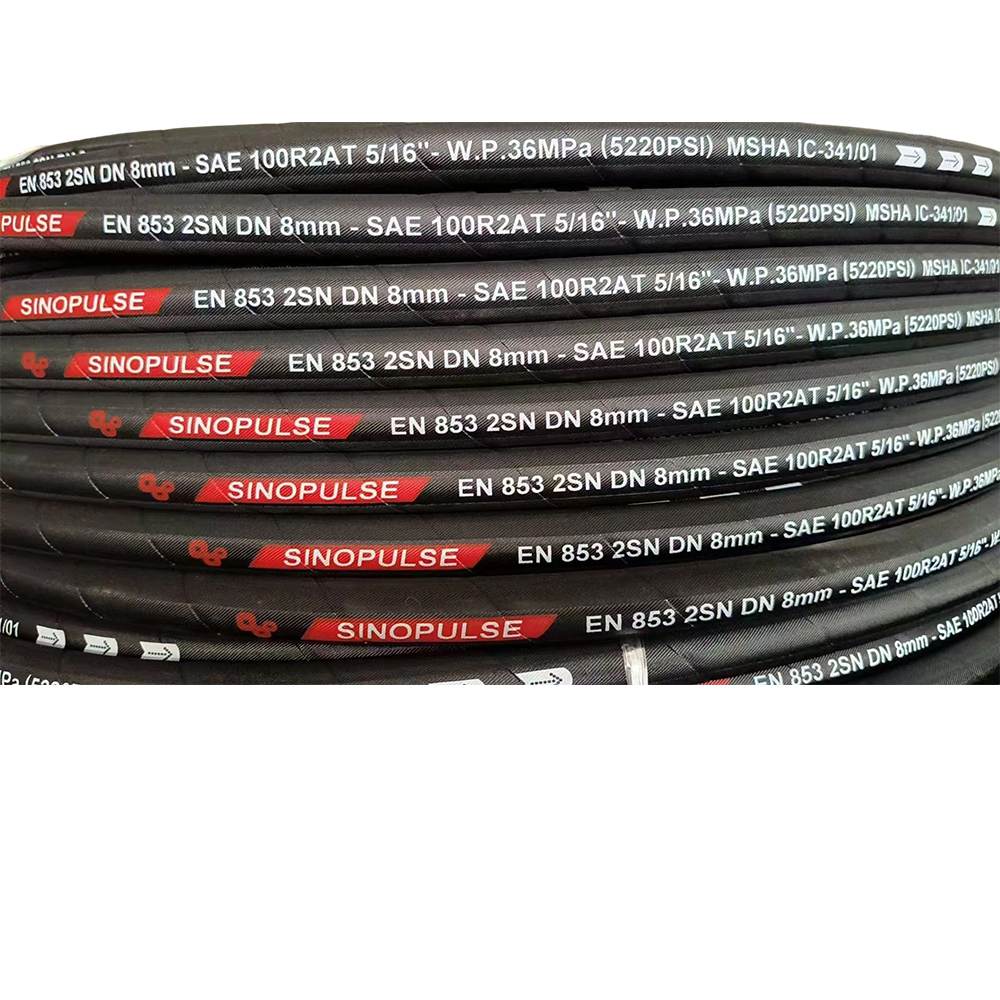

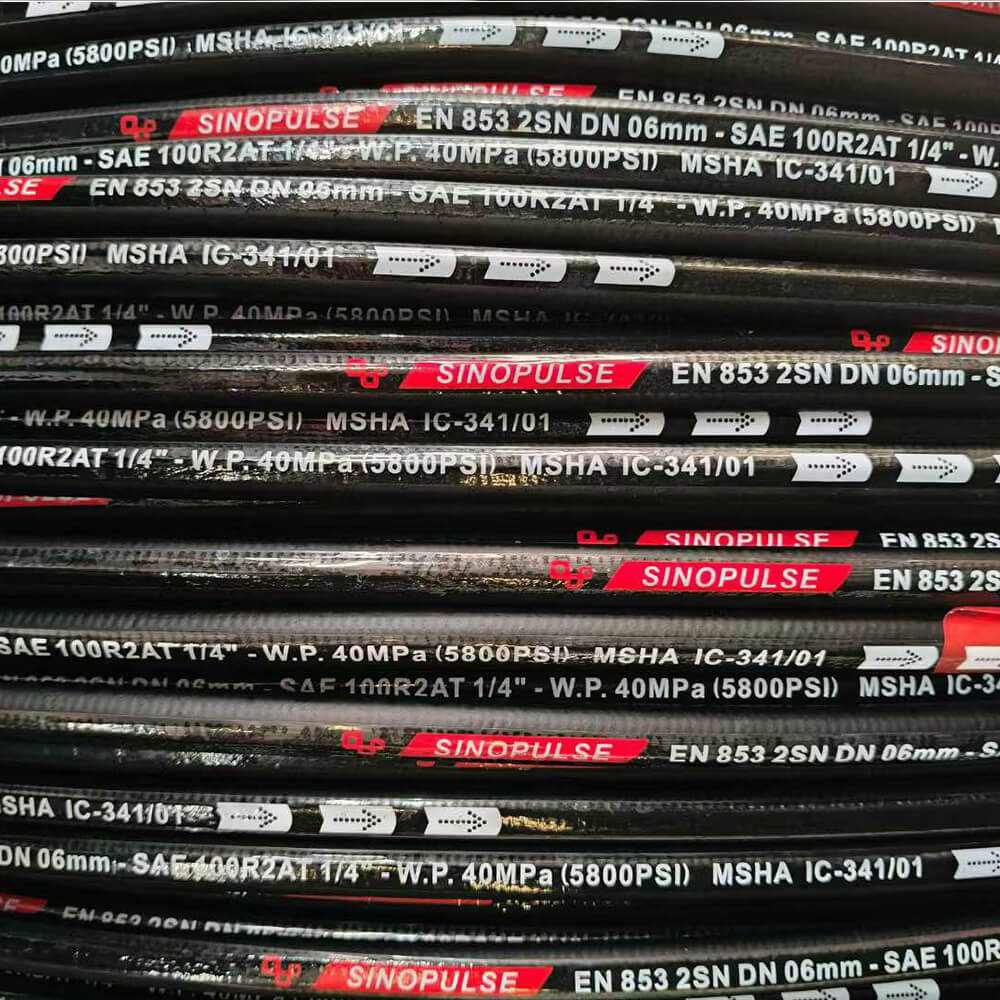

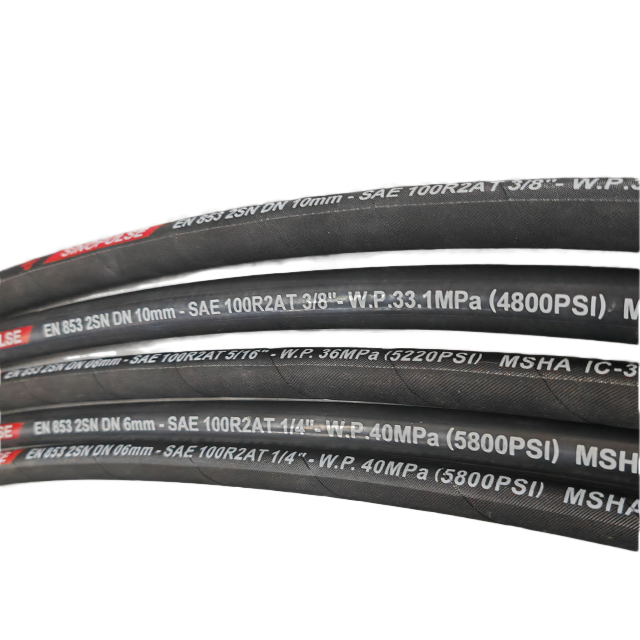

Пример непрерывной линии бренда:
| SINOPULSE ГИДРАВЛИЧЕСКИЙ ШЛАНГ GR2AT-3 SAE 100R2AT 3/16" (DN5) Макс. рабочее давление35МПа (5075PSI) -2Q11- |
Найдите надежного завод по производству шлангов. Любые требования и проблемы могут задать нам в любое время.
Особенность шланга R2
Диапазон температур: от -40 °C до +100 °C (от -40 °F до +212 °F, макс. 248 °F кратковременно)
Диапазон размеров: Внутренний диаметр от 3/16" до 2" (4,8 мм - 50,8 мм)
Обжимные фитинги: Может использоваться с обжимными фитингами или работать с обжимными или устанавливаемыми на месте фитингами, фитингами NPT, обжимными шланговыми фитингами, шланговыми фитингами серии W, шланговыми фитингами с устанавливаемым на месте фитингом.
Диапазон рабочего давления: 1160 фунтов на кв. дюйм - 6018 фунтов на кв. дюйм
Отраслевые стандарты: САЭ 100Р2АТ; ЭН 853 2СН; DIN 20022 2SN – SAE J1942; САЭ 100Р2АТ; ЭН 853 2СН; DIN 20022 2SN-SAE J1942
Преимущество шланга R2
- Нет скольжения необходимый
- Шланги можно перемещать, сгибать и легко перемещать в различных условиях.
- Готов к подключению к совместимому оборудованию
- Помогает шлангам выдерживать внутреннее и внешнее давление
- Может использоваться в различных приложениях и на различных рынках
- Устойчив к истиранию, озону и коррозии, что помогает избежать затрат, связанных с простоем
- Нитрил также обеспечивает меньшую потерю жидкости через трубки и шланги, чем неопрен, при использовании с маслами на нефтяной основе.
- Подавляет колебания давления и хорошо выдерживает вибрацию
- Содержит рекомендации по размерам, свойствам материалов и минимальным эксплуатационным характеристикам шлангов и соединительных фитингов.
- Возможности внутреннего тестирования позволяют нам проводить испытания в соответствии с уникальными спецификациями клиентов и отраслевыми стандартами.
Применение шланга R2
Рукав SAE 100 R2 в основном используется для подачи гидравлических жидкостей среднего и высокого давления на масляной или водной основе, таких как минеральное масло, гидравлическое масло, топливо и смазочные масла. Он широко применяется во всех гидравлических системах в нефтяной, транспортной, металлургической, горнодобывающей и лесной промышленности.
-Транспорт
- Строительство
- Сельское хозяйство
- Обслуживание территории и зданий
- Лесное хозяйство
- Железная дорога
- Коммунальное оборудование
- Оборудование для подъема персонала
- Станки
- Обслуживание нефтяных месторождений
- Отходы и мусор
- Обработка материалов
- Укладка и содержание дорог
- Наземное вспомогательное оборудование
- Промышленность
- Добыча полезных ископаемых
Завод по производству шлангов Sinopulse
Сырье:
Импортный резиновый материал Вьетнам и Таиланд
Высокопрочная стальная проволока 2750 МПа от первоклассного завода в Китае
Мощные, безопасные и стабильные гидравлические шланги
Хорошая диспергируемость, высокое давление на подшипник и превосходные импульсные характеристики.
Отличная маслостойкость, термостойкость и устойчивость к старению.
Превосходное сопротивление изгибу и сопротивление усталости
Заводская мастерская:
Sinopulse является производителем 100% гидравлических шлангов и промышленных шлангов, включая все нефтепромыслы, сельское хозяйство, транспорт, строительство, горнодобывающую промышленность и лесное хозяйство.
Ежедневная производительность 500 000 метров шлангов, площадь цеха 40 000 м².
40 производственных линий, включая высокоскоростные соединительные машины, плетельные машины, высокоскоростные спиральные машины, итальянские автоматические промышленные машины VP и лабораторное испытательное оборудование полной серии.
120 квалифицированных рабочих, 6 инженеров с 2 техническими консультантами из известных международных компаний, 2 отдела контроля качества и 2 менеджера склада - это наши прекрасные люди.
50 специалистов по продажам и три группы специалистов по логистике обслуживают наших клиентов из Италии, Германии, Великобритании, Испании, США, Канады, Бразилии, Аргентины, Панамы, Перу, Чили, Вьетнама, Индонезии, Австралии, Румынии.
Лаборатория:
Наш завод представляет полный спектр лабораторного испытательного оборудования. Он имеет передовые лабораторные возможности для проведения испытаний качества продукции, а также научно-исследовательских и опытно-конструкторских работ для обеспечения стабильного и отличного качества продукции.
После закупки сырья мы проверяем каждую партию, чтобы убедиться в ее соответствии техническим требованиям к нашей продукции.
После производства мы проверяем каждый шланг, его рабочее давление и давление разрыва, а также проводим импульсные испытания для каждого заказа, чтобы убедиться, что он соответствует требованиям 100% после выхода с завода.
Мы стремимся обеспечить наших клиентов первоклассными шлангами, делая все возможное для обеспечения их качества.
«Пусть наши конечные пользователи чувствуют себя комфортно в использовании и безопасно за рулем!» — наша общая цель.
Упаковка продукта:
1. При упаковке гидравлических шлангов, картонных коробок или деревянных ящиков в соответствии с требованиями заказчика.
2. Мы упакуем шланг после завершения производства шланга.
3. Обычно для упаковки используются тканые мешки и полиэтиленовая пленка.
4. Специальная упаковка может быть предоставлена в соответствии с требованиями заказчика. Специальная упаковка - это запрос клиентов Edible ACC Ording.
Часто задаваемые вопросы о гидравлическом шланге SAE 100r2at
Что такое SAE100r2at
SAE100r2at входит в стандарт SAE (Общество инженеров-автомобилестроителей) для гидравлических шлангов, а буква «AT» в обозначении шланга R2AT обозначает тип A и тип T. Это означает, что шланг подходит для подачи гидравлической жидкости и устойчив к истиранию. Шланг R2AT — это особый тип шланга в категории R2, имеющий две оплетки из стальной проволоки и внутреннюю трубку из синтетического каучука. Он в основном используется в промышленных и коммерческих системах высокого давления для транспортировки гидравлических жидкостей на нефтяной и водной основе.
Что такое гидравлический шланг 100r2at?
Гидравлический шланг SAE 100 R2 AT, также известный как гидравлический шланг DIN EN 853 2SN, подходит для сельскохозяйственных тракторов, самосвалов и внутризаводского гидравлического оборудования. Его конструкция состоит из трёх слоёв: внутренний слой изготовлен из маслостойкого синтетического каучука, что обеспечивает плавную транспортировку гидравлических жидкостей. Армирующий слой состоит из двух высокопрочных плетёных стальных проволок, что делает шланг прочным и устойчивым к высокому давлению. Внешняя оболочка изготовлена из высококачественного синтетического каучука, устойчивого к атмосферным воздействиям, озону, коррозии, истиранию, старению, солнечному свету и порезам. Шланг можно обжать, не снимая внешнего резинового слоя.
Что такое шланг SAE 100R2AT с двухпроводной оплеткой?
Гидравлический шланг с оплеткой r2 используется для перекачки жидкостей на нефтяной, синтетической или водной основе в гидравлических системах. Широко применяется в сельскохозяйственном, землеройном и погрузочно-разгрузочном оборудовании и системах. Гидравлический шланг SAE 100R2AT состоит из трёх слоёв: высококачественной маслостойкой нитрильной внутренней трубки, стойкого к атмосферным воздействиям и воздействию нефтепродуктов покрытия из неопреновой резины и армирующей двойной оплетки из высокопрочной стальной проволоки. Гидравлические жидкости высокого давления на нефтяной и водной основе могут плавно и свободно проходить через внутреннюю трубку без чрезмерного нагрева и утечек.
Что такое шланг EN 853 2SN?
Гидравлический рукав EN 853 2SN с оплеткой из стальной проволоки подходит для транспортировки воды и гидравлических жидкостей на нефтяной основе при рабочих температурах от -40 °C до +100 °C (кратковременная температура может достигать 120 °C). Рукав может применяться в самых разных областях: на побережье, в лесном хозяйстве, на заводах и в строительстве.
Шланг состоит из трёх частей: внутренней трубки, армирующего слоя и внешнего покрытия. Внутренний слой изготовлен из высококачественной синтетической резины, что делает шланг устойчивым к истиранию, коррозии и воздействию масел. Армирующий слой состоит из двух слоёв высокопрочной стальной оплетки, что позволяет шлангу R2 эффективно работать в условиях высокого давления. Внешнее покрытие изготовлено из синтетического каучука, стойкого к истиранию, атмосферным воздействиям, порезам, старению и воздействию солнечного света.
В чем разница между типом 2ST и типом 2SN?
Конструкция типа 2SN аналогична конструкции типа 2ST, за исключением более тонкого покрытия. Поэтому тип 2SN предназначен для сборки с помощью фитингов без снятия резинового покрытия.
Что такое SAE100R2?
SAE — это стандарт Американского общества автомобильных инженеров, определяющий характеристики и спецификации гидравлических шлангов. Если гидравлический шланг соответствует стандарту SAE, это означает, что он соответствует требованиям SAE для гидравлических систем высокого давления или превосходит их. Вы можете быстро выбрать шланг по стандарту SAE. R2 — это гидравлические шланги с двойной стальной оплеткой. Они широко используются в машинах высокого давления.
Что такое SAE 100 R2 A?
Гидравлический шланг SAE 100 R2 A, также известный как гидравлический шланг DIN EN 853 2ST, имеет конструкцию, аналогичную гидравлическому шлангу SAE 100 R2 AT: внутренняя трубка из синтетической резины, два слоя высокопрочной стальной оплетки и резиновый слой. Отличие от шланга R2 заключается в толщине слоя. Покрытие шланга R2A представляет собой утолщенный слой резины, устойчивый к воздействию масла, коррозии и истиранию, что делает его идеальным для эксплуатации в суровых условиях. Для обжима шланга R2A необходимо использовать устройство для зачистки резины, чтобы предварительно снять наружную резину и обеспечить более надежное соединение соединителя со шлангом.
Что представляет собой гидравлический шланг 100R2AT?
Гидравлический шланг 100R2AT – прочный двухслойный армированный стальной проволокой гидравлический шланг, способный надежно работать при температурах от -40°C до 100°C. Идеально подходит для использования в гидравлических системах высокого давления.
Что такое шланг R2?
Шланг R2 — это гидравлический шланг высокого давления. Он используется для транспортировки гидравлической жидкости в гидравлических системах. Его можно встретить в промышленных машинах и мобильном оборудовании. Шланг имеет двухслойную оплетку из стальной проволоки. Эти слои обеспечивают ему прочность и способность выдерживать высокое давление.
Как выбрать гидравлический шланг?
Необходимо проверить размер шланга. Внутренний диаметр должен быть правильным. Также необходимо проверить номинальное давление и диапазон температур. Шланг должен соответствовать используемой жидкости. Он также должен соответствовать необходимым фитингам. Вы можете ознакомиться со стандартами SAE, ISO или DIN. Они помогут вам убедиться, что шланг безопасен и подходит для ваших условий эксплуатации.
Что такое шланг 100R2AT?
SAE 100R2AT — это гидравлический шланг. Он соответствует стандартам Общества автомобильных инженеров (SAE). Шланг имеет две оплетки из стальной проволоки. Это делает его прочным и устойчивым к высокому давлению. Он используется во многих гидравлических системах. Маркировка «AT» означает, что шланг соответствует дополнительным эксплуатационным требованиям импульсного испытания.
В чем разница между шлангами SAE 100R2 и SAE 100R2AT?
Шланг R2, включая R2AT. Шланги SAE 100R2 и SAE 100R2AT имеют одинаковую конструкцию. Оба соответствуют стандарту гидравлических шлангов SAE.
Каков размер шланга R2-08?
Размер шланга R2-08 равен его внутреннему диаметру. Шланг R2-08 — это гидравлический шланг SAE R2 диаметром 1/2 дюйма.
Каковы технические характеристики шланга SAE 100R2?
SAE 100R2 — это гидравлический шланг высокого давления. Шланг имеет двойную оплетку из стальной проволоки. Он предназначен для использования с гидравлическими жидкостями на нефтяной основе. Номинальное давление зависит от размера шланга. Диапазон размеров — от 3/16 дюйма до 2 дюймов. Диапазон рабочего давления большинства шлангов — от 4000 до 6000 фунтов на кв. дюйм. Диапазон рабочих температур — от -40°C до +100°C.
Каково номинальное рабочее давление для SAE 100R2?
Рабочее давление SAE 100R2 варьируется от 1000 до 6000 фунтов на кв. дюйм. Точное значение давления зависит от размера шланга.
Гидравлический шланг Sinopulse sae 100r2at
SINOPULSE занимается производством гидравлических шлангов уже 20 лет.. Сегодня мы являемся специалистами в области гидравлических решений. Помимо гидравлических шлангов, мы также предлагаем вам шланговые сборки. Мы импортировали из Германии превосходную обжимную машину. Она может контролировать точность обжима в пределах 0,2 мм. В отличие от этого, обычные обжимные машины могут достигать только 2 миллиметров.
В дополнение к стандартному шлангу, мы также предоставляем вам индивидуальный сервис. Все факторы, такие как длина, цвет, упаковка и печать могут быть настроены. Между тем, мы можем производить по вашим чертежам. Если у вас есть какие-либо потребности в Гидравлический шланг SAE 100r2AT, добро пожаловать связаться с нами!
