Термопластичный шланг
Термопластиковый шланг R7/R8
Шланг из термопластика это вид шланга из термопластика, который может нагреваться до 120 градусов и питается от давления воды или пневматики. Он обладает такими характеристиками, как малый вес, устойчивость к давлению и коррозионная стойкость. Наши термопластиковые шланги SAE имеют два слоя плетеных синтетических волокон и полиуретановое внешнее покрытие, что делает их устойчивыми к истиранию. Термопластиковые шланги, рассчитанные на температуру до 212 F (100 °C), используются во многих гидравлических приложениях. Термопластиковые гидравлические шланги предлагают превосходные стойкость к истиранию и гибкостьи устойчивы к широкому спектру химикатов.
Термопластичные шланги используются для транспортировки различных жидких сред, таких как вода и нефть. Используются в химическом оборудовании, печатном оборудовании, пластиковом оборудовании, электронном производственном оборудовании, пищевой упаковочной промышленности, медицинском оборудовании и автозапчастях.
Диапазон размеров идентификатора: 1/8″, 5/16″, 1/4″, 1/2″, 1″ и другие нестандартные размеры
ТЕМПЕРАТУРА: -40°C до +100°C (кратковременно 110°C).
Наша линейка термопластиковых гидравлических шлангов SAE 100R7 предназначена для гидравлических и пневматических систем среднего давления и соответствует или превосходит стандарт SAE 100R7. Он имеет маслостойкий бесшовный термопластичный эластомерный внутренний сердечник, армированный высокопрочными синтетическими волокнами, и высокостойкий к истиранию полиуретановый внешний слой, что делает ...
Наша серия термопластиковых гидравлических шлангов SAE 100R7 разработана для гидравлических и пневматических систем среднего давления и соответствует или превосходит стандарт SAE 100R7. Он имеет маслостойкий бесшовный термопластичный эластомерный внутренний сердечник, армированный высокопрочной стальной проволокой, и высокостойкий к истиранию полиуретановый внешний слой, что делает ...
Гидравлический шланг SAE 100R7 Orange Non-Conductive Thermoplastic Hydraulic Hose изготовлен с внутренним сердечником из термопластичного эластомера для обеспечения постоянной надежности в различных применениях высокого давления. Разработанный для гидравлических и пневматических систем среднего давления, он соответствует или превосходит требования SAE 100R7. Он имеет внутренний слой из синтетического полиэстера, устойчивый к маслу...
Термопластичный гидравлический шланг SAE 100R7 (черный) Twin Line предназначен для гидравлических и пневматических систем среднего давления, соответствующих или превосходящих требования SAE 100R7. Идеально подходящий для пневматических или газовых систем, этот шланг имеет внутренний сердечник из маслостойкой синтетической полиэфирной трубки, армированной оплеткой из высокопрочного синтетического ...
Термопластиковый гидравлический шланг SAE 100R8 предназначен для гидравлических и пневматических систем, требующих номинальных давлений выше SAE 100R7. Он имеет маслостойкий, бесшовный термопластиковый эластомерный сердечник, армированный плетеными высокопрочными арамидными волокнами для дополнительной прочности и долговечности. Высокостойкий к истиранию внешний слой из полиуретана обеспечивает длительную прочность в сложных условиях ...
Термопластиковый гидравлический шланг SAE 100R8 предназначен для гидравлических и пневматических систем, требующих номинальных давлений выше SAE 100R7. Он имеет маслостойкий бесшовный термопластиковый эластомерный сердечник, армированный стальной проволочной оплеткой для повышения прочности и долговечности. Высокостойкий к истиранию внешний слой из полиуретана обеспечивает длительную прочность в сложных условиях...
Непроводящий термопластичный гидравлический шланг SAE 100R8 предназначен для гидравлических и пневматических систем, требующих номинальных давлений выше стандарта 100R8. Его внутренний сердечник из маслостойкого термопластичного эластомера армирован плетеными высокопрочными арамидными волокнами для прочности и гибкости. Непроводящий, высокостойкий к истиранию внешний слой из полиуретана обеспечивает долговечность и защиту, ...
Термопластиковый гидравлический шланг Twin-Line, обозначенный как SAE 100R8 (черный) Twin-Line, предназначен для гидравлических и пневматических систем среднего давления и соответствует или превосходит стандарты SAE 100R8. Идеально подходит для пневматических или газовых приложений, рекомендуется перфорированный (иглопробивной) шланг. Его конструкция включает маслостойкий синтетический полиэстеровый внутренний сердечник, армированный оплеткой высокой прочности ...

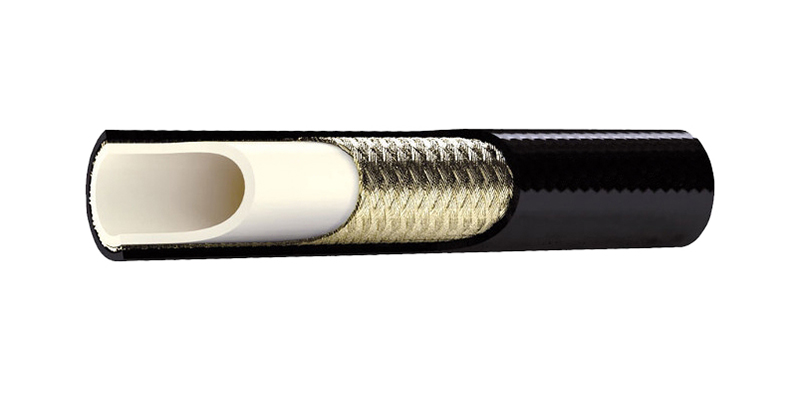

Гидравлический шланг из термопластика Строительство:
Трубка: ПА (полиамид), термопластичный эластомер, маслостойкий
Усиление: Один или два слоя высокопрочной стальной/волоконной проволоки в оплетке.
Обложка: Синтетическая резина ПУ (полиуретан), черная, вулканизированная, стойкая к истиранию и атмосферным воздействиям, сертифицирована MSHA
Применение термопластичного резинового шланга:
В основном перекачивают минеральные и биологические масла, водно-гликолевые, воду, смазочные материалы. Термопластичные гидравлические шланги выдерживают экстремальные температуры, абразивные химикаты и суровые условия, такие как вилочные погрузчики, станки и подъемники для людей.
Преимущества термопластиковых шлангов:
Легкий – в 2 раза легче эквивалентного резинового шланга с проволочной оплеткой
Длительный срок службы – высокостойкое к истиранию покрытие
Пользовательские приложения – многопроводное соединение и термоформование
Выдерживает экстремальные условия окружающей среды и высокую степень износа, например, вилочные погрузчики и телескопические погрузчики. – с чехлом из нейлона и полиэстера для шлангов
Устойчив к озону, ультрафиолету и старению – Внешний слой из ТПУ и полиэстера
Химическая и низкотемпературная стойкость – термопластичная композиция
Сопротивление проникновению – термопластичный шланг
Легкий и тонкий внешний диаметр – термопластичные шланги легче и компактнее резиновых шлангов того же внутреннего диаметра
Чистое ядро – в отличие от резиновых сердечников, термопластиковые сердечники не вносят мусор во внутреннюю часть шланга, что значительно снижает риск загрязнения гидравлической системы.
Более низкое расширение объема – более быстрое время отклика, чем у резиновых шлангов.
Термопластичный шланг Особенность:
Диапазон внутренних диаметров: 1/8” на 1”
Диапазон рабочего давления:
SAE 100R7 – от 1015 до 3335 фунтов на кв. дюйм
SAE 100 R8 – от 1450 до 5133 фунтов на кв. дюйм
Фактор безопасности: 4:1
Рабочий диапазон температур: -40°F/-40°C до 212°F/100°C (кратковременно +248°F/120°C макс.)
Замена шланга:
SAE 100R7 – Synflex 37NC 3130-02, Weatherhead H435 H43602 H436, Parker 510A/ 518A 540N-2, Aeroquip FC373 FC372-02, Gates 2C7S
САЭ 100 Р8 – Weatherhead H336, Aeroquip FC374, Synflex 3800, Parker's 520N/528N
Сертификация: Одобрено MSHA, ISO9001:2015, ГОСТ и SGS.
Стандарт: SAE 100R7, SAE 100R8 (текстильная оплетка / стальная оплетка / непроводящий / двойная линия)
Технические характеристики термопластичного гидравлического шланга SAE 100R7
Наша линейка термопластиковых гидравлических шлангов SAE 100R7 предназначена для гидравлических и пневматических систем среднего давления и соответствует или превосходит стандарт SAE 100R7. Он имеет маслостойкий бесшовный термопластичный эластомерный внутренний сердечник, армированный высокопрочными синтетическими волокнами, и высокостойкий к истиранию полиуретановый внешний слой, что делает его долговечным в сложных условиях. С рабочим диапазоном температур от -40°F до +212°F он подходит для широкого спектра промышленных применений.
| Код | Размер | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Длина | Код наконечника и фитинга | |||||
| # | Бросаться | мм | Дюйм | мм | мм | бар | psi | бар | psi | мм | кгс/м | m | Кодиго | Кодиго |
| SNP-R7C02 | Р7-02 | 3.2 | 1/8″ | 3.4-3.6 | 8.5 | 230 бар | 3335 фунтов на квадратный дюйм | 920 бар | 13340 фунтов на кв. дюйм | 12 | 0.038 | 90-110 | ××××1-××-02 | 00018-02 |
| SNP-R7C03 | Р7-03 | 4.8 | 3/16″ | 4.6-5.4 | 10.8 | 210 бар | 3045 фунтов на кв. дюйм | 840 бар | 12180 фунтов на кв. дюйм | 30 | 0.080 | 90-110 | ××××1-××-03 | 00018-03 |
| SNP-R7C04 | Р7-04 | 6.4 | 1/4″ | 6.2-7.0 | 13.0 | 200 бар | 2900 фунтов на кв. дюйм | 800 бар | 11600 фунтов на кв. дюйм | 35 | 0.120 | 90-110 | ××××1-××-04 | 00018-04 |
| SNP-R7C05 | Р7-05 | 7.9 | 5/16″ | 7.7-8.5 | 15.1 | 190 бар | 2755 фунтов на кв. дюйм | 760 бар | 11020 фунтов на кв. дюйм | 45 | 0.145 | 90-110 | ××××1-××-05 | 00018-05 |
| SNP-R7C06 | Р7-06 | 9.5 | 3/8″ | 9.3-10.1 | 17.0 | 175 бар | 2538 фунтов на квадратный дюйм | 700 бар | 10150 фунтов на кв. дюйм | 55 | 0.170 | 90-110 | ××××1-××-06 | 00018-06 |
| SNP-R7C08 | Р7-08 | 12.7 | 1/2″ | 12.3-13.5 | 20.7 | 140 бар | 2030 фунтов на кв. дюйм | 560 бар | 8120 фунтов на кв. дюйм | 75 | 0.250 | 90-110 | ××××1-××-08 | 00018-08 |
| SNP-R7C10 | Р7-10 | 15.9 | 5/8″ | 15.5-16.7 | 23.0 | 105 бар | 1523 фунтов на квадратный дюйм | 420 бар | 6090 фунтов на квадратный дюйм | 120 | 0.300 | 45-55 | ××××1-××-10 | 00018-10 |
| SNP-R7C12 | Р7-12 | 19.1 | 3/4″ | 18.6-19.8 | 26.0 | 90 бар | 1305 фунтов на кв. дюйм | 360 бар | 5220 фунтов на квадратный дюйм | 145 | 0.346 | 45-55 | ××××1-××-12 | 00018-12 |
| SNP-R7C16 | Р7-16 | 25.4 | 1″ | 25.0-26.4 | 32.0 | 70 бар | 1015 фунтов на квадратный дюйм | 280 бар | 4060 фунтов на кв. дюйм | 200 | 0.422 | 45-55 | ××××1-××-16 | 00018-16 |
Технические характеристики термопластичного гидравлического шланга SAE 100R8
Термопластиковый гидравлический шланг SAE 100R8 предназначен для гидравлических и пневматических систем, которым требуются номинальные давления выше SAE 100R7. Он имеет маслостойкий бесшовный термопластиковый эластомерный сердечник, армированный плетеными высокопрочными арамидными волокнами для повышения прочности и долговечности. Высокостойкий к истиранию внешний слой из полиуретана обеспечивает долговечность в сложных условиях и работает при температурах от -40°F до +212°F (от -40°C до +100°C)
| Код | Размер | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Длина | Код наконечника и фитинга | |||||
| # | Бросаться | мм | Дюйм | мм | мм | бар | psi | бар | psi | мм | кгс/м | m | Кодиго | Кодиго |
| SNP-R8C02 | Р8-02 | 3.2 | 1/8″ | 3.4-3.6 | 10.2 | 354 бар | 5133 фунта на квадратный дюйм | 1416 бар | 20532 фунт/кв. дюйм | 20 | 0.09 | 90-110 | ××××1-××-02 | 00018-02 |
| SNP-R8C03 | Р8-03 | 4.8 | 3/16″ | 4.6-5.4 | 13.1 | 345 бар | 5003 фунта на квадратный дюйм | 1380 бар | 20010 фунтов на квадратный дюйм | 40 | 0.120 | 90-110 | ××××1-××-03 | 00018-03 |
| SNP-R8C04 | Р8-04 | 6.4 | 1/4″ | 6.2-7.0 | 15.9 | 345 бар | 5003 фунта на квадратный дюйм | 1380 бар | 20010 фунтов на квадратный дюйм | 50 | 0.160 | 90-110 | ××××1-××-04 | 00018-04 |
| SNP-R8C05 | Р8-05 | 7.9 | 5/16″ | 7.7-8.5 | 17.0 | 300 бар | 4350 фунтов на кв. дюйм | 1200 бар | 17400 фунтов на кв. дюйм | 65 | 0.175 | 90-110 | ××××1-××-05 | 00018-05 |
| SNP-R8C06 | Р8-06 | 9.5 | 3/8″ | 9.3-10.1 | 19.0 | 276 бар | 4002 фунта на квадратный дюйм | 1104 бар | 16008 фунтов на кв. дюйм | 75 | 0.190 | 90-110 | ××××1-××-06 | 00018-06 |
| SNP-R8C08 | Р8-08 | 12.7 | 1/2″ | 12.3-13.5 | 22.7 | 240 бар | 3480 фунтов на кв. дюйм | 960 бар | 13920 фунтов на кв. дюйм | 102 | 0.300 | 90-110 | ××××1-××-08 | 00018-08 |
| SNP-R8C10 | Р8-10 | 15.9 | 5/8″ | 15.5-16.7 | 25.0 | 185 бар | 2683 фунта на квадратный дюйм | 740 бар | 10730 фунтов на кв. дюйм | 150 | 0.360 | 45-55 | ××××1-××-10 | 00018-10 |
| SNP-R8C12 | Р8-12 | 19.1 | 3/4″ | 18.6-19.8 | 29.0 | 135 бар | 1958 фунтов на квадратный дюйм | 540 бар | 7830 фунтов на кв. дюйм | 180 | 0.370 | 45-55 | ××××1-××-12 | 00018-12 |
| SNP-R8C16 | Р8-16 | 25.4 | 1″ | 25.0-26.4 | 34.0 | 100 бар | 1450 фунтов на кв. дюйм | 400 бар | 5800 фунтов на кв. дюйм | 230 | 0.490 | 45-55 | ××××1-××-16 | 00018-16 |
Термопластиковые шланги часто используются в качестве альтернативы резиновым гидравлическим шлангам, когда вам нужна более чистая рабочая среда. Термопластиковые шланги также имеют непроводящую внешнюю оболочку, изготовленную из резины. Sinopulse предлагает большой выбор высококачественных термопластиковых шлангов для различных применений, включая мобильную гидравлическую технику, заводское оборудование и многое другое.
Что такое термопластичный шланг?
Сделанные с внутренним сердечником из термопластичного эластомера, эти гидравлические шланги обеспечивают гибкость и оптимальную производительность, гарантируя надежность в различных приложениях высокого давления. Внешнее покрытие одобрено MSHA с вулканизированным, износостойким и устойчивым к погодным условиям синтетическим каучуком для повышения прочности и продления срока службы шланга. Более чистые, легкие и гибкие, чем армированные проволокой шланги, термопластиковые шланги идеально подходят для погрузчиков, снегоочистителей и других гидравлических приложений. Доступны двойные шланги и непроводящие шланги.
Для чего можно использовать термопластичные шланги?
Термопластичные шланги рассчитаны на экстремально высокие температуры. Обычно термопластичные шланги имеют высокий уровень прочности контакта между слоями трубки, армирующими слоями и покровными слоями. Этот высокий уровень контакта возникает из-за того, что термопластичные материалы могут быть повторно расплавлены в процессе производства, что позволяет осуществлять химическое и механическое связывание. Внутренняя трубка термопластичного шланга обычно изготавливается из пластика, такого как полиамиды, полиэфиры и фторполимеры. Конкретный полимер, используемый в шланге, зависит от конструктивных факторов, таких как возможности давления, совместимость с транспортируемой жидкостью, диапазон рабочих температур, стойкость к истиранию и стойкость к разрушению под воздействием химикатов, растворителей, чистящих жидкостей, соленой воды, озона и УФ-излучения. Термопластичные шланги обычно изготавливаются с одним или двумя слоями армирования для обеспечения прочности и стойкости к давлению. Эти слои армирования обычно плетены и изготовлены из таких материалов, как полиэфирные волокна, полиамидные волокна или стальная проволока. Одним из важнейших факторов в конструкции термопластичного шланга является то, как слои трубки, армирующие слои и покровные слои связаны друг с другом. Методы термического и химического склеивания обеспечивают прочную связь между слоями, поскольку термопластичный материал может быть повторно расплавлен в процессе производства.
Термопластичные гидравлические шланги отличаются от обычных гидравлических шлангов, поскольку они рассчитаны на то, чтобы выдерживать экстремальные температуры и факторы окружающей среды, которые могут привести к преждевременному разрушению резиновых шлангов. Благодаря этому производственному процессу термопластичные шланги также имеют самонесущую внутреннюю трубку и отверждаются без оправки. Благодаря этому производственному процессу термопластичные шланги могут изготавливаться чрезвычайно большой длины — некоторые непрерывные шланги достигают длины 8000 метров.
Преимущества термопластичного шланга
Легкий – весит всего 30-50% обычных резиновых шлангов. Уменьшенный диаметр позволяет использовать шланговые катушки большей емкости.
Уменьшенный радиус изгиба — термопластиковые шланги облегчают прокладку в ограниченных и тесных закрытых помещениях.
Более длительный срок хранения — этот тип шланга высокого давления не испортится при хранении в правильных условиях.
Минимальное объемное расширение – благодаря меньшим показателям удлинения армирующей оплетки термопластичные шланги обеспечивают меньшую потерю давления, меньшее время отклика в гидравлических контурах и меньший расход масла/жидкости.
Проще в обращении – Как правило, термопластиковые шланги легко чистить и обрабатывать в мастерской. Для резки/подготовки шлангов с тканевой оплеткой не требуется мощное режущее оборудование, в некоторых случаях можно использовать простое ручное или лезвийное режущее оборудование.
Применение термопластичного шланга
Термопластиковый шланг для сжиженного нефтяного газа до 30 бар
Термопластиковый шланг для LPG до 30 бар Этот термопластиковый шланг имеет сердечник из полиамида 6 и используется в системах LPG низкого давления. Термопластиковый шланг имеет черный износостойкий внешний слой и подходит для топливных, газовых и LPG приложений. Он идеально подходит для LPG приложений до 30 бар и имеет неметаллическую, легкую конструкцию для простоты обращения и эксплуатации.
Термопластиковый шланг для сжатого природного газа – давление до 350 бар
Термопластиковый шланг для СПГ – Давление до 350 бар Этот тип термопластикового шланга представляет собой шланг высокого давления для заправки СПГ и имеет проводящую внутреннюю трубку, которая рассеивает накопление статического электричества. Этот шланг имеет сверхпрочный внешний слой, который устойчив к истиранию, воде и микроорганизмам. Термопластиковый шланг является неметаллическим типом и имеет легкую конструкцию для простоты обращения и эксплуатации. Термопластиковый шланг имеет прочную конструкцию для заправки СПГ.
Термопластиковый шланг – для пожаротушения с использованием CO2 – до 300 бар
Термопластиковый шланг – для пожаротушения CO2 – до 300 бар Этот тип термопластикового шланга используется в качестве соединения между баллоном/клапаном и коллектором основной системы пожаротушения CO2. Низкотемпературная стойкость внешнего слоя продлевает срок службы этих шлангов. Огнетушащий термопластиковый шланг был одобрен итальянским MSHA (Управление по безопасности и охране труда в горнодобывающей промышленности) под номером IC-305.
Термопластиковый шланг для H2 – до 700 бар
Термопластиковый шланг для H2 – до 700 бар Это термопластиковый шланг очень высокого давления для заправки водородом. Термопластиковый шланг для водорода имеет металлическую оплетку и специальную проводящую внутреннюю трубку для устранения накопления статического электричества. Этот тип термопластикового шланга имеет особо прочный внешний слой, устойчив к истиранию и является антимикробным. Термопластиковый шланг для водорода используется в качестве соединительного шланга.
Термопластичный шланг для смазочных систем высокого давления – до 400 бар
Термопластиковый шланг – для смазочных приложений высокого давления – до 400 бар Предлагаемый термопластиковый шланг предназначен для смазочных приложений с давлением до 400 бар. Подходит для использования с нефтяными, синтетическими или гидравлическими маслами на водной основе, этот шланг высокого давления предназначен для широкого спектра смазочных приложений в промышленных транспортных средствах и ручном или автоматическом смазочном оборудовании – доступны различные версии для удовлетворения широкого спектра потребностей.
Термопластиковый шланг – для розлива напитков – до 350 бар
Термопластиковый шланг – для розлива напитков – до 350 бар Этот термопластиковый шланг предназначен для использования в оборудовании для розлива напитков высокого давления от 210 до 350 бар (от 3000 до 5000 фунтов на кв. дюйм). Это шланг высокого давления, особенно подходящий для газов (включая смешанные газы), используемых в стационарных и мобильных установках для розлива напитков. Термопластиковый шланг для этого применения в напитках имеет внутреннюю трубку без запаха. Термопластиковый шланг подходит для пищевых продуктов.
Термопластиковый шланг – для наполнения баллонов – до 420 бар
Термопластиковый шланг – для наполнения баллонов – до 420 бар Этот тип термопластикового шланга высокого давления особенно подходит для наполнения баллонов. Максимальное давление составляет около 420 бар. Арамидное армирование термопластикового шланга увеличивает срок его службы, одновременно снижая риск получения травм. Наши термопластиковые шланги для наполнения баллонов изготовлены из материала без запаха, что исключает риск загрязнения.
Преимущества использования ПТФЭ
Нейлоновый плетеный шланг (ПТФЭ) помогает предотвратить проникновение запахов газа в сам шланг и предотвращает попадание запахов в вашу мастерскую или гараж. Этот шланг устойчив ко всем типам жидкостей и химикатов, включая бензин, этанол, трансмиссионную жидкость, тормозную жидкость, жидкость гидроусилителя руля и антифриз. Резина не так устойчива к этим жидкостям, как ПТФЭ, потому что химикаты разрушают резину. Если вы не заметите, шланг в конечном итоге начнет протекать. Если вы не заметите утечку газа, ваш автомобиль может загореться от тепла в моторном отсеке.
Кроме того, PTFE имеет более высокую термостойкость, чем резина. Поэтому, если ваш двигатель перегреется, меньше вероятность того, что тепло повредит шланг. Помимо высокой термостойкости PTFE, он также имеет более высокое номинальное давление, чем резина. Поэтому, если система, например система охлаждения или гидроусилитель руля, выйдет из строя и создаст большее давление, чем должно, меньше вероятность того, что шланг PTFE лопнет. Размер AN6 может выдерживать давление до 2500 фунтов на кв. дюйм.
Наконец, если вы купите шланги с нейлоновой оплеткой или из нержавеющей стали, изготовленные с использованием ПТФЭ вместо резины, ваш новый шланг придаст вашему двигателю более профессиональный вид. Если вы ищете прочность, но предпочитаете более мягкую текстуру черного нейлона, вам не о чем беспокоиться — наши шланги с нейлоновой оплеткой действительно содержат нержавеющую сталь — они просто покрыты нейлоном.
Термопластичный гидравлический шланг SAE 100 R7
Трубка: PA (полиамид) Бесшовная трубка из термопластичного эластомера, устойчивая к воздействию масла.
Усиление: Один слой плетеных высокопрочных синтетических волокон.
Обложка: Черный полиуретан с высокой износостойкостью.
- ID шланга: от 1/8 дюйма до 1 дюйма
- Наружный диаметр шланга: от 8,5 мм до 32 мм
- Диапазон температур: от -40°C до +100°C (от -40°F до +212°F), кратковременно 110°C.
- Применение: Гидравлические и пневматические системы среднего давления.
- Рабочее давление: от 1000 до 3000 фунтов на кв. дюйм
- Минимальное давление разрыва: 12 000 фунтов на кв. дюйм
- Минимальный радиус изгиба: 1 дюйм
| Часть №. | I.D. | O.D. | В.П. | АД | Б.Р. | ВТ | |||
| Бросаться | Дюйм | мм | мм | МПа | PSI | МПа | PSI | мм | кг/м |
| SAE 100R7-02 | 1/8″ | 3.3 | 8.5 | 17.2 | 2494 | 69 | 9991 | 13 | 0.038 |
| SAE 100R7-03 | 3/16″ | 4.8 | 10.8 | 20.7 | 3002 | 83 | 11992 | 20 | 0.080 |
| SAE 100R7-04 | 1/4″ | 6.4 | 13.0 | 20.7 | 3002 | 83 | 11992 | 33 | 0.120 |
| SAE 100R7-05 | 5/16″ | 7.9 | 15.1 | 17.2 | 2494 | 69 | 9991 | 46 | 0.145 |
| SAE 100R7-06 | 3/8″ | 9.5 | 17.0 | 15.5 | 2248 | 62 | 9005 | 51 | 0.170 |
| SAE 100R7-08 | 1/2″ | 12.7 | 20.7 | 13.8 | 2001 | 55 | 8004 | 76 | 0.250 |
| SAE100R7-10 | 5/8″ | 15.9 | 23.0 | 13.8 | 2001 | 55 | 8004 | 86 | 0.300 |
| SAE100R7-12 | 3/4″ | 19.1 | 26.0 | 11.5 | 1668 | 45 | 6525 | 150 | 0.346 |
| SAE100R7-16 | 1″ | 25.4 | 32.0 | 6.9 | 1001 | 28 | 4060 | 180 | 0.422 |
Двухлинейный гидравлический шланг SAE 100R7 из термопластика
Трубка: PA (полиамид) Бесшовная трубка из термопластичного эластомера, устойчивая к воздействию масла.
Усиление: Один слой плетеных высокопрочных синтетических волокон.
Обложка: Черный полиуретан с высокой износостойкостью.
- ID шланга: от 1/8 дюйма до 1 дюйма
- Наружный диаметр шланга: от 8,5 мм до 32 мм
- Диапазон температур: от -40°C до +100°C (от -40°F до +212°F), кратковременно 110°C.
- Применение: Гидравлические и пневматические системы среднего давления.
- Рабочее давление:1015–3248 фунтов на кв. дюйм
- Давление разрыва: от 4060 фунтов на кв. дюйм до 12992 фунтов на кв. дюйм
- Минимальный радиус изгиба: 1 дюйм
| Код | Размер | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Длина | ||||
| # | Бросаться | мм | Дюйм | мм | мм | бар | psi | бар | psi | мм | кгс/м | m |
| СНП-R7D02 | Р7Д-02 | 3.2 | 1/8″ | 3.4-3.6 | 8.5 | 224 | 3248 | 896 | 12992 | 19 | 0.076 | 90-110 |
| SNP-R7D03 | Р7Д-03 | 4.8 | 3/16″ | 4.6-5.4 | 10.8 | 224 | 3248 | 896 | 12992 | 19 | 0.160 | 90-110 |
| SNP-R7D04 | Р7Д-04 | 6.4 | 1/4″ | 6.2-7.0 | 13.0 | 210 | 3045 | 840 | 12180 | 38 | 0.240 | 90-110 |
| СНП-R7D05 | Р7Д-05 | 7.9 | 5/16″ | 7.7-8.5 | 15.1 | 175 | 2538 | 700 | 10150 | 44 | 0.290 | 90-110 |
| SNP-R7D06 | Р7Д-06 | 9.5 | 3/8″ | 9.3-10.1 | 17.0 | 158 | 2291 | 632 | 9164 | 51 | 0.340 | 90-110 |
| СНП-R7D08 | Р7Д-08 | 12.7 | 1/2″ | 12.3-13.5 | 20.7 | 158 | 2291 | 632 | 9164 | 76 | 0.500 | 90-110 |
| SNP-R7D10 | Р7Д-10 | 15.9 | 5/8″ | 15.5-16.7 | 25.0 | 192 | 2784 | 768 | 11136 | 152 | 0.600 | 45-55 |
| SNP-R7D12 | Р7Д-12 | 19.1 | 3/4″ | 18.6-19.8 | 26.0 | 88 | 1276 | 352 | 5104 | 127 | 0.692 | 45-55 |
| SNP-R7D16 | Р7Д-16 | 25.4 | 1″ | 25.0-26.4 | 32.0 | 70 | 1015 | 280 | 4060 | 203 | 0.844 | 45-55 |
SAE 100R7 Термопластичный непроводящий гидравлический шланг
Трубка: PA (полиамид) Бесшовная трубка из термопластичного эластомера, устойчивая к воздействию масла.
Усиление: Один слой плетеных высокопрочных синтетических волокон.
Обложка: Оранжевый непроводящий, высокостойкий к истиранию полиуретан
- ID шланга: от 1/8 дюйма до 1 дюйма
- Наружный диаметр шланга: от 8,5 мм до 32 мм
- Диапазон температур: от -40°C до +100°C (от -40°F до +212°F), кратковременно 110°C.
- Применение: Гидравлические и пневматические системы среднего давления.
- Рабочее давление: 1015 от 3248 фунтов на кв. дюйм
- Давление разрыва: от 4060 фунтов на кв. дюйм до 12992 фунтов на кв. дюйм
- Минимальный радиус изгиба: 1 дюйм
| Код | Размер | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Длина | ||||
| # | Бросаться | мм | Дюйм | мм | мм | бар | psi | бар | psi | мм | кгс/м | m |
| SNP-R7N02 | Р7Н-02 | 3.2 | 1/8″ | 3.4-3.6 | 8.5 | 224 | 3248 | 896 | 12992 | 19 | 0.038 | 90-110 |
| SNP-R7N03 | Р7Н-03 | 4.8 | 3/16″ | 4.6-5.4 | 10.8 | 224 | 3248 | 896 | 12992 | 19 | 0.080 | 90-110 |
| SNP-R7N04 | Р7Н-04 | 6.4 | 1/4″ | 6.2-7.0 | 13 | 210 | 3045 | 840 | 12180 | 38 | 0.120 | 90-110 |
| SNP-R7N05 | Р7Н-05 | 7.9 | 5/16″ | 7.7-8.5 | 15.1 | 175 | 2538 | 700 | 10150 | 44 | 0.145 | 90-110 |
| SNP-R7N06 | Р7Н-06 | 9.5 | 3/8″ | 9.3-10.1 | 17.0 | 158 | 2291 | 632 | 9164 | 51 | 0.170 | 90-110 |
| SNP-R7N08 | Р7Н-08 | 12.7 | 1/2″ | 12.3-13.5 | 20.7 | 158 | 2291 | 632 | 9164 | 76 | 0.250 | 90-110 |
| SNP-R7N10 | Р7Н-10 | 15.9 | 5/8″ | 15.5-16.7 | 25.0 | 192 | 2784 | 768 | 11136 | 152 | 0.300 | 45-55 |
| SNP-R7N12 | Р7Н-12 | 19.1 | 3/4″ | 18.6-19.8 | 26.0 | 88 | 1276 | 352 | 5104 | 127 | 0.346 | 45-55 |
| SNP-R7N16 | Р7Н-16 | 25.4 | 1″ | 25.0-26.4 | 32.0 | 70 | 1015 | 280 | 4060 | 203 | 0.422 | 45-55 |
Термопластичные гидравлические шланги высокого давления SAE 100 R8
Трубка: PA (полиамид) Бесшовная трубка из термопластичного эластомера, устойчивая к воздействию масла.
Усиление: Два слоя плетеных высокопрочных синтетических волокон.
Обложка: Черный полиуретан с высокой износостойкостью.
- ID шланга: от 1/8 дюйма до 1 дюйма
- Наружный диаметр шланга: 10,2 мм - 34 мм
- Диапазон температур: от -40°C до +100°C (от -40°F до +212°F), кратковременно 110°C.
- Применение: Гидравлические и пневматические системы среднего давления.
- Рабочее давление: от 1500 до 5000 фунтов на кв. дюйм
- Минимальное давление разрыва: 20000 фунтов на кв. дюйм
- Минимальный радиус изгиба: 1 дюйм
| Часть №. | I.D. | O.D. | В.П. | АД | Б.Р. | ВТ | |||
| Бросаться | Дюйм | мм | мм | МПа | PSI | МПа | PSI | мм | кг/м |
| SAE 100R8-02 | 1/8″ | 3.3 | 10.2 | 34.5 | 5003 | 138 | 20012 | 20 | 0.090 |
| SAE100R8-03 | 3/16″ | 4.8 | 13.1 | 34.5 | 5003 | 138 | 20012 | 40 | 0.120 |
| SAE 100R8-04 | 1/4″ | 6.4 | 15.9 | 34.5 | 5003 | 138 | 20012 | 50 | 0.160 |
| SAE 100R8-05 | 5/16″ | 7.9 | 17.0 | 20.0 | 4350 | 120 | 17400 | 65 | 0.175 |
| SAE 100R8-06 | 3/8″ | 9.5 | 19.0 | 27.6 | 4002 | 110 | 16008 | 75 | 0.190 |
| SAE100R8-08 | 1/2″ | 12.7 | 22.7 | 24.0 | 3480 | 95 | 13920 | 102 | 0.300 |
| SAE100R8-10 | 5/8″ | 15.9 | 25.0 | 18.5 | 2683 | 74 | 10732 | 150 | 0.360 |
| SAE100R8-12 | 3/4″ | 19.1 | 29.0 | 13.5 | 1958 | 54 | 7832 | 180 | 0.370 |
| SAE100R8-16 | 1″ | 25.4 | 34.0 | 10.0 | 1450 | 40 | 5800 | 230 | 0.490 |
Термопластиковый двухлинейный гидравлический шланг SAE 100R8
Трубка: PA (полиамид) Бесшовная трубка из термопластичного эластомера, устойчивая к воздействию масла.
Усиление: Два слоя плетеных высокопрочных синтетических волокон.
Обложка: Черный полиуретан с высокой износостойкостью.
- ID шланга: от 1/8 дюйма до 1 дюйма
- Наружный диаметр шланга: 10,2 мм - 34 мм
- Диапазон температур: от -40°C до +100°C (от -40°F до +212°F), кратковременно 110°C.
- Применение: Гидравлические и пневматические системы среднего давления.
- Рабочее давление: от 1500 до 5000 фунтов на кв. дюйм
- Минимальное давление разрыва: 20000 фунтов на кв. дюйм
- Минимальный радиус изгиба: 1 дюйм
| Код | Размер | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Длина | ||||
| # | Бросаться | мм | Дюйм | мм | мм | бар | psi | бар | psi | мм | кгс/м | m |
| СНП-R8D02 | Р8Д-02 | 3.2 | 1/8″ | 3.4-3.6 | 10.2 | 354 | 5133 | 1416 | 20532 | 20 | 0.18 | 90-110 |
| SNP-R8D03 | Р8Д-03 | 4.8 | 3/16″ | 4.6-5.4 | 13.1 | 345 | 5003 | 1380 | 20010 | 40 | 0.240 | 90-110 |
| SNP-R8D04 | Р8Д-04 | 6.4 | 1/4″ | 6.2-7.0 | 15.9 | 345 | 5003 | 1380 | 20010 | 50 | 0.320 | 90-110 |
| SNP-R8D05 | Р8Д-05 | 7.9 | 5/16″ | 7.7-8.5 | 17.0 | 300 | 4350 | 1200 | 17400 | 65 | 0.350 | 90-110 |
| SNP-R8D06 | Р8Д-06 | 9.5 | 3/8″ | 9.3-10.1 | 19.0 | 276 | 4002 | 1104 | 16008 | 75 | 0.380 | 90-110 |
| SNP-R8D08 | Р8Д-08 | 12.7 | 1/2″ | 12.3-13.5 | 22.7 | 240 | 3480 | 960 | 13920 | 102 | 0.600 | 90-110 |
| SNP-R8D10 | Р8Д-10 | 15.9 | 5/8″ | 15.5-16.7 | 25.0 | 185 | 2683 | 740 | 10730 | 150 | 0.720 | 45-55 |
| SNP-R8D12 | Р8Д-12 | 19.1 | 3/4″ | 18.6-19.8 | 29.0 | 135 | 1958 | 540 | 7830 | 180 | 0.740 | 45-55 |
| SNP-R8D16 | Р8Д-16 | 25.4 | 1″ | 25.0-26.4 | 34.0 | 100 | 1450 | 400 | 5800 | 230 | 0.980 | 45-55 |
Термопластичный непроводящий гидравлический шланг SAE 100R8
Трубка: PA (полиамид) Бесшовная трубка из термопластичного эластомера, устойчивая к воздействию масла.
Усиление: Два слоя плетеных высокопрочных синтетических волокон.
Обложка: Оранжевый непроводящий, высокостойкий к истиранию полиуретан
- ID шланга: от 1/8 дюйма до 1 дюйма
- Наружный диаметр шланга: 10,2 мм - 34 мм
- Диапазон температур: от -40°C до +100°C (от -40°F до +212°F), кратковременно 110°C.
- Применение: Гидравлические и пневматические системы среднего давления.
- Рабочее давление: от 1500 до 5000 фунтов на кв. дюйм
- Минимальное давление разрыва: 20000 фунтов на кв. дюйм
- Минимальный радиус изгиба: 1 дюйм
| Код | Размер | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Длина | ||||
| # | Бросаться | мм | Дюйм | мм | мм | бар | psi | бар | psi | мм | кгс/м | m |
| SNP-R8N02 | Р8Н-02 | 3.2 | 1/8″ | 3.4-3.6 | 10.2 | 354 | 5133 | 1416 | 20532 | 20 | 0.09 | 90-110 |
| SNP-R8N03 | Р8Н-03 | 4.8 | 3/16″ | 4.6-5.4 | 13.1 | 345 | 5003 | 1380 | 20010 | 40 | 0.120 | 90-110 |
| SNP-R8N04 | Р8Н-04 | 6.4 | 1/4″ | 6.2-7.0 | 15.9 | 345 | 5003 | 1380 | 20010 | 50 | 0.160 | 90-110 |
| SNP-R8N05 | Р8Н-05 | 7.9 | 5/16″ | 7.7-8.5 | 17.0 | 300 | 4350 | 1200 | 17400 | 65 | 0.175 | 90-110 |
| SNP-R8N06 | Р8Н-06 | 9.5 | 3/8″ | 9.3-10.1 | 19.0 | 276 | 4002 | 1104 | 16008 | 75 | 0.190 | 90-110 |
| SNP-R8N08 | Р8Н-08 | 12.7 | 1/2″ | 12.3-13.5 | 22.7 | 240 | 3480 | 960 | 13920 | 102 | 0.300 | 90-110 |
| SNP-R8N10 | Р8Н-10 | 15.9 | 5/8″ | 15.5-16.7 | 25.0 | 185 | 2683 | 740 | 10730 | 150 | 0.360 | 45-55 |
| SNP-R8N12 | Р8Н-12 | 19.1 | 3/4″ | 18.6-19.8 | 29.0 | 135 | 1958 | 540 | 7830 | 180 | 0.370 | 45-55 |
| SNP-R8N16 | Р8Н-16 | 25.4 | 1″ | 25.0-26.4 | 34.0 | 100 | 1450 | 400 | 5800 | 230 | 0.490 | 45-55 |
Почему стоит выбрать Sinopulse
Мы предлагаем ряд индивидуальных решений для шлангов, разработанных для удовлетворения ваших конкретных требований, обеспечивая оптимальную производительность для любого применения. Мы специализируемся на предоставлении стандартных и индивидуальных решений для шлангов, разработанных для удовлетворения ваших конкретных потребностей. Наша непоколебимая приверженность качеству, инновациям и точности гарантирует вам самые надежные и высокопроизводительные продукты для широкого спектра промышленных применений
Наши передовые технологии производства гарантируют точность и долговечность, позволяя производить шланги, которые отлично работают в сложных условиях.
Каждое изделие проходит тщательную проверку опытными специалистами, что гарантирует соответствие каждого шланга нашим высоким стандартам надежности и безопасности.
Термопластиковые шланги Sinopulse изготавливаются в ходе строгих испытаний из первичного сырья 100%, что обеспечивает непревзойденную долговечность и надежность.
Мы предлагаем проводящие и непроводящие термопластиковые шланги, которые устойчивы к электрическому току, чтобы соответствовать вашим конкретным потребностям. У нас также есть шланги для безвоздушного распыления, которые могут использоваться при высоком давлении в покрасочных и пескоструйных приложениях. Также доступны все надстройки и аксессуары для шлангов, включая термопластиковые фитинги для шлангов, соединители и многое другое. Все наши термопластиковые гидравлические шланги соответствуют или превосходят эксплуатационные требования SAE и специально разработаны для подачи нефтяных, водных и синтетических гидравлических жидкостей для широкого спектра промышленных, энергетических, сельскохозяйственных и строительных машин. Для нестандартных размеров шлангов или специальных настроек для применения, купите у нас термопластиковый шланг сегодня! Позвольте нам подобрать для вас лучший шланг для вашего применения по доступной цене.
