Flache hydraulische Schnellkupplungen (Stahl) Serie Kdf
Eigenschaften
- Anschluss durch Aufschieben der Steckerkupplung
- Trennung durch Zurückziehen der weiblichen Hülse
- Absperrung durch Flachdichtungsventil
- Anschluss unter Druck nicht zulässig
- Abtrennen unter Druck nicht erlaubt
- Austauschbarkeit nach ISO15171-1
- Kein Verschütten beim Verbinden und Trennen
Technische Spezifikationen
- Hochwertiger Kohlenstoffstahl mit wärmebehandelten Verschleißteilen
- NBR
- Stützring aus PTFE
- -25 °C bis +125 °C (-13 °F bis +257 °F)
- Nach ISO 7241-2

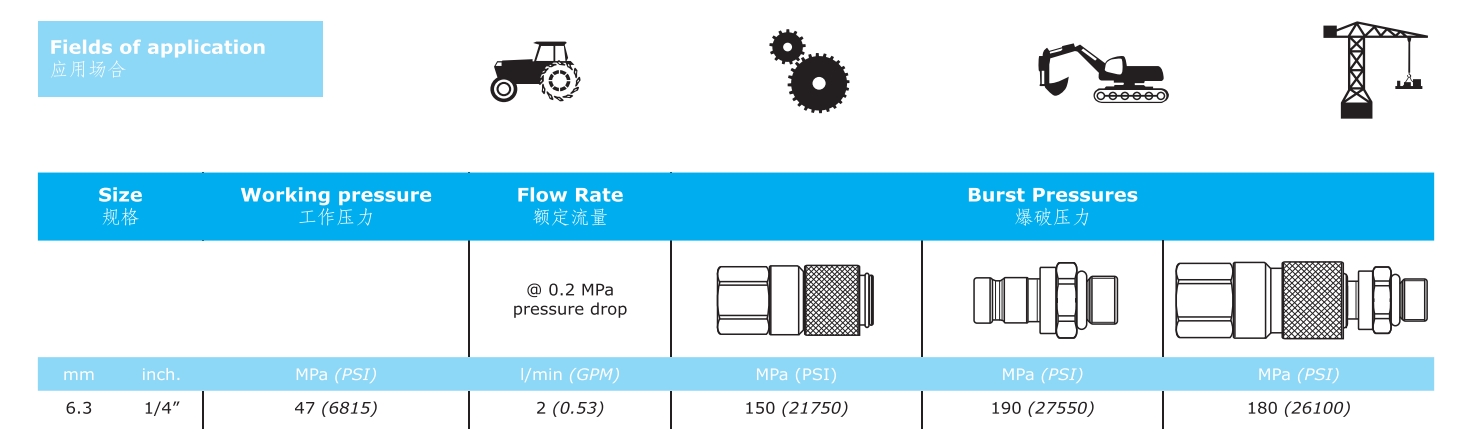

| Körpergröße (in) | Nenndruck (Bar) | Material | Standard-Dichtungsmaterial | Temperaturbereich (Standarddichtungen) |
| 1/4" | 470 | Kohlenstoffstahl | NBR (andere Werkstoffe auf Anfrage erhältlich) | -20°C bis +125°C |
Weiblich
| Teil Nr. | Gewindegröße | Gesamtlänge (Zoll) | Sechskantgröße (Zoll) | Größter Durchmesser (Zoll) |
| KDF-N01SF | NPT1/8 | 1.65 | 0.83 | 24 |
| KDF-N02SF | NPT1/4 | 1.97 | 0.83 | 24 |
| KDF -7/16UNFSF | UNF7/16 | 2.13 | 0.83 | 24 |
| KSN-KDF-9/16UNFSF | UNF9/16 | 2.13 | 0.83 | 24 |
| KSN-KDF-M14SF | M14X1.5 | 2.03 | 0.83 | 24 |
Kupplungen Innengewinde / Außengewinde
| Teil Nr. | Gewindegröße | Gesamtlänge (Zoll) | Sechskantgröße (Zoll) | Größter Durchmesser (Zoll) |
| KDF-N01PF | NPT1/8 | 1.42 | 0.75 | 0.5 |
| KDF-N02PF | NPT1/4 | 1.57 | 0.75 | 0.5 |
| KDF -7/16UNFPF | UNF7/16 | 1.61 | 0.75 | 0.5 |
| KSN-KDF-9/16UNFPF | UNF9/16 | 1.61 | 0.75 | 0.5 |
| KSN-KDF-M14PF | M14X1.5 | 1.61 | 0.75 | 0.5 |
