ISO 7241 A-Serie Hydraulische Schnellkupplungen (Stahl) Kze-Serie
Eigenschaften
- Anschluss durch Zurückziehen der Hülse
- Trennung durch Zurückziehen der Buchsenhülse
- Absperrung durch Tellerventil
- Anschluss unter Druck nicht zulässig
- Abkuppeln unter Druck nicht zulässig
- Austauschbarkeit nach ISO 7241-1 Teil A
Technische Spezifikationen
- Hochwertiger Kohlenstoffstahl mit wärmebehandelten Verschleißteilen
- Polyurethan und NBR Stützring aus PTFE
- -25 °C bis +100 °C (-13 °F bis +212 °F)
- Nach ISO 7241-2

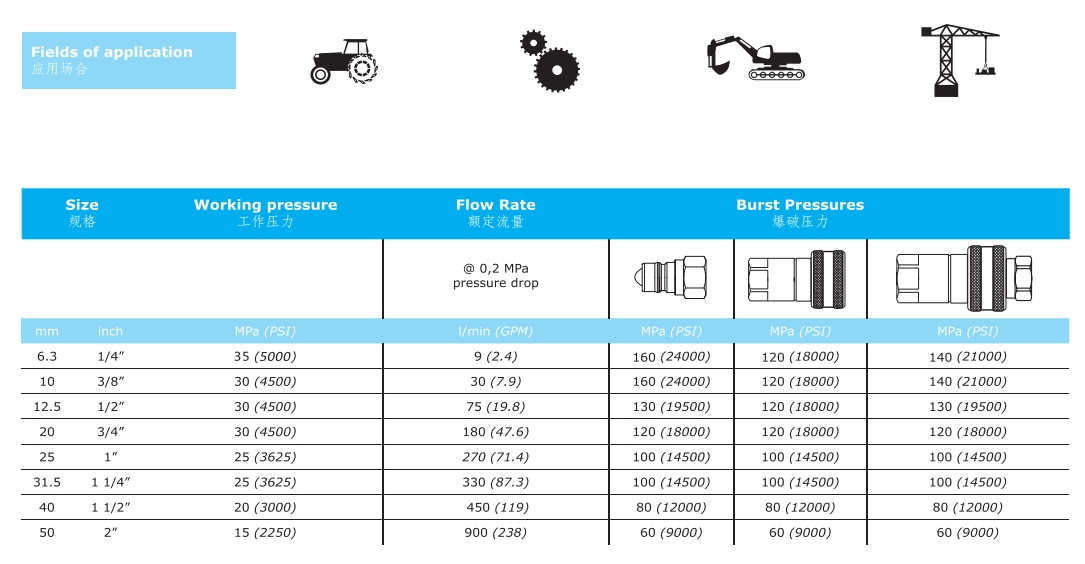

| TECHNISCHE DATEN | Technische Daten |
| Körpergröße (in) | 1/4", 3/8", 1/2", 3/4", 1", |
| Nenndruck (Bar) | 350, 300, 300, 250, 250 |

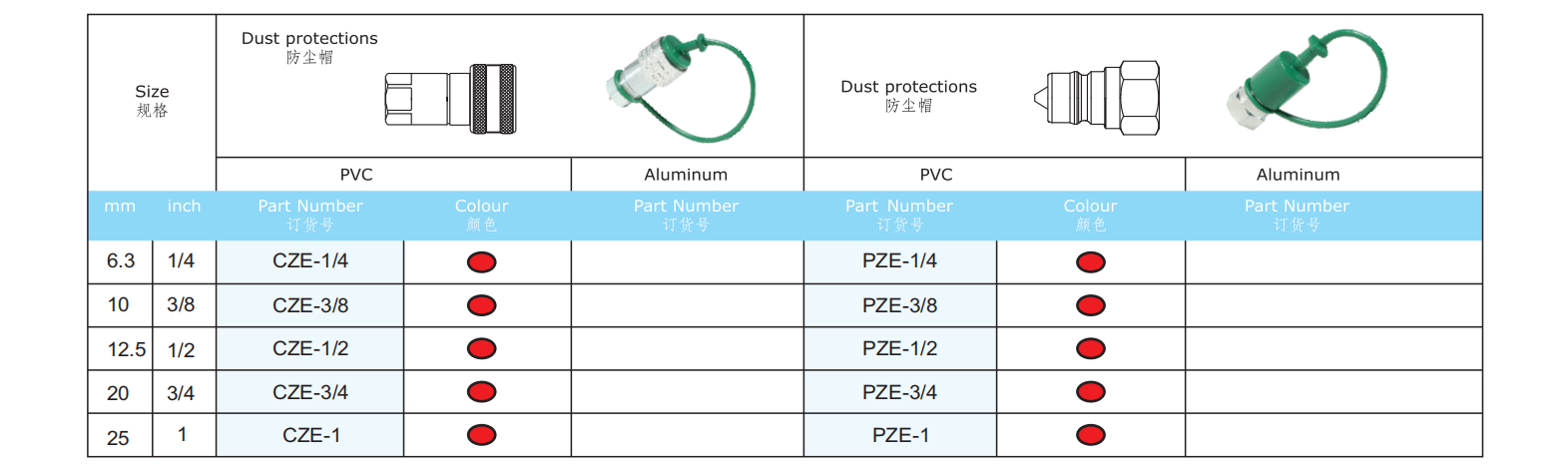

Nippel Innengewinde / Außengewinde
| Teil Nr. Rezension |
Faden 選選選 |
A | C | D | Teil Nr. Rezension |
Faden 選選選 |
A | C | D | ||
| (mm.) | (mm.) | (mm.) | (In.) | (In.) | (In.) | ||||||
| KZE-02PF | G1/4 | 32.0 | 19.0 | 22.0 | KZE-N02PF | NPT1/4 | 1.27 | 0.75 | 0.87 | ||
| KZE-03PF | G3/8 | 37.0 | 22.0 | 26.0 | KZE-N03PF | NPT3/8 | 1.47 | 0.88 | 1.01 | ||
| KZE-04PF | G1/2 | 46.0 | 27.0 | 31.0 | KZE-N04PF | NPT1/2 | 1.82 | 1.06 | 1.23 | ||
| KZE-22PF | M22X1.5 | 46.0 | 27.0 | 31.0 | KZE-U34PF | UNF3/4 | 1.82 | 1.06 | 1.23 | ||
| KZE-06PF | G3/4 | 58.0 | 35.0 | 40.0 | KZE-N06PF | NPT3/4 | 2.29 | 1.38 | 1.59 | ||
| KZE-08PF | G1 | 66.0 | 41.0 | 48.0 | KZE-N08PF | NPT1 | 2.58 | 1.62 | 1.88 | ||
| KZE-10PF | G11/4 | 75.0 | 54.0 | 59.0 | KZE-N10PF | NPT11/4 | 2.95 | 2.12 | 2.32 | ||
| KZE-12PF | G11/2 | 86.0 | 60.0 | 68.0 | KZE-N12PF | NPT11/2 | 3.38 | 2.36 | 2.67 | ||
| KZE-16PF | G 2 | 100.0 | 77.0 | 84.0 | KZE-N16PF | NVV 2 | 3.93 | 3.03 | 3.30 | ||
Kupplungen Innengewinde / Innengewinde
| Teil Nr. | Faden | E | F | G | Teil Nr. | Faden | E | F | G | ||
| (mm.) | (mm.) | (mm.) | (In.) | (In.) | (In.) | ||||||
| KZE-02SF | G1/4 | 47.0 | 22.0 | 27.0 | KZE-N02SF | NPT1/4 | 1.85 | 0.88 | 1.08 | ||
| KZE-03SF | G3/8 | 55.0 | 27.0 | 32.0 | KZE-N03SF | NPT3/8 | 2.18 | 1.06 | 1.27 | ||
| KZE-04SF | G1/2 | 70.0 | 32.0 | 39.0 | KZE-N04SF | NPT1/2 | 2.75 | 1.25 | 1.52 | ||
| KZE-22SF | M22X1.5 | 70.0 | 32.0 | 39.0 | KZE-U34SF | UNF3/4 | 2.75 | 1.25 | 1.52 | ||
| KZE-06SF | G3/4 | 85.0 | 41.0 | 48.0 | KZE-N06SF | NPT3/4 | 3.36 | 1.62 | 1.90 | ||
| KZE-08SF | G1 | 104.0 | 48.0 | 54.0 | KZE-N08SF | NPT1 | 4.11 | 1.88 | 2.14 | ||
| KZE-10SF | G11/4 | 110.0 | 54.0 | 69.0 | KZE-N10SF | NPT11/4 | 4.33 | 2.12 | 2.71 | ||
| KZE-12SF | G11/2 | 128.0 | 60.0 | 82.0 | KZE-N12SF | NPT11/2 | 5.03 | 2.36 | 3.22 | ||
| KZE-16SF | G 2 | 153.0 | 77.0 | 100.0 | KZE-N16SF | NVV 2 | 6.02 | 3.03 | 3.93 | ||
