ISO 7241 B-SERIE HYDRAULISCHE SCHNELLKUPPLUNGEN (STAHL)
ISO 7241 B-SERIE HYDRAULISCHE SCHNELLKUPPLUNGEN (STAHL)

Merkmal

  • Anschluss durch Zurückziehen der Hülse
  • Trennung durch Zurückziehen der Buchsenhülse
  • Absperrung durch Tellerventil
  • Anschluss unter Druck nicht zulässig
  • Trennung unter Druck nicht zulässig
  • Austauschbarkeit nach ISO
  • 7241-1 Teil B

Technische Spezifikationen

  • Hochwertiger Kohlenstoffstahl mit wärmebehandelten Verschleißteilen
  • NBR-Stützring aus PTFE
  • -25 °C bis +125 °C (-13 °F bis +257 °F)
  • Nach ISO 7241-2

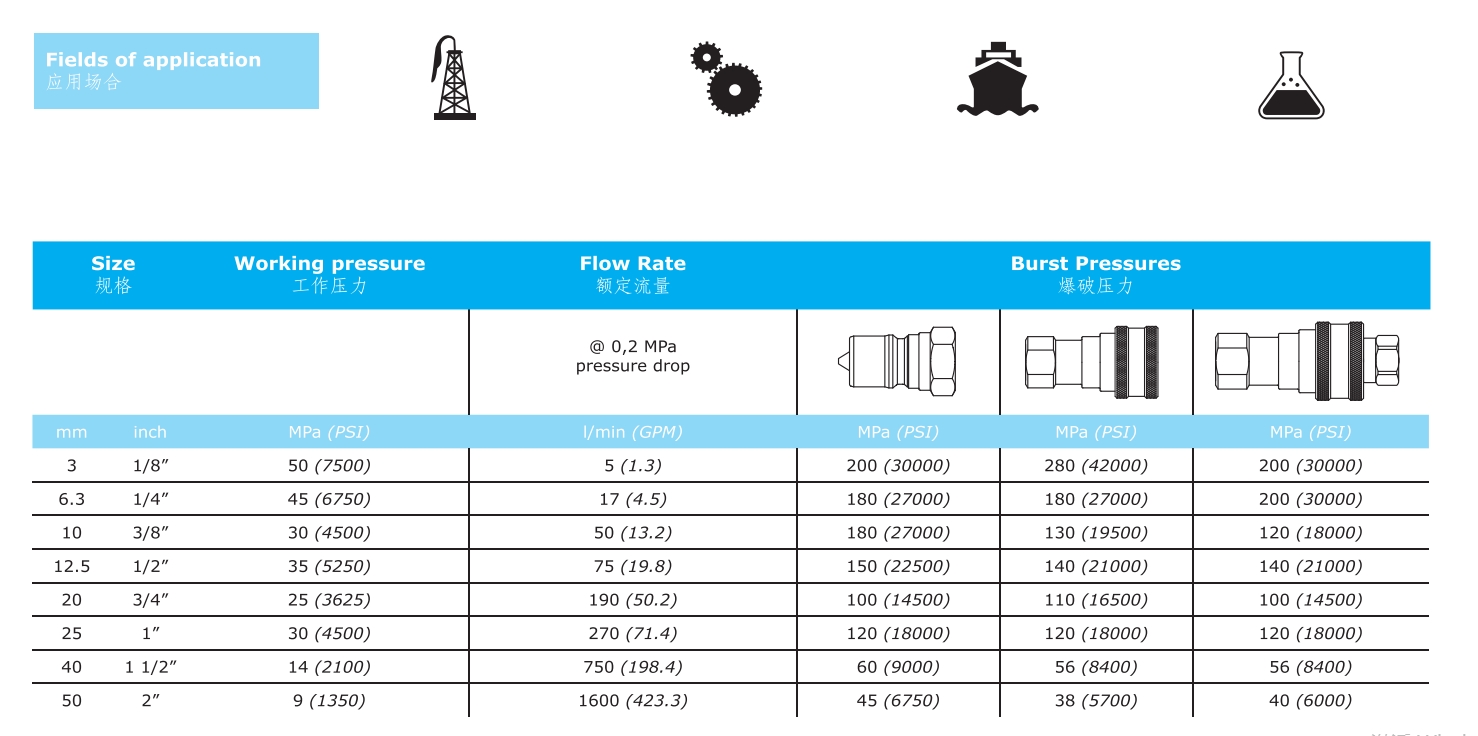

Körpergröße (in) Nenndruck (Bar)
1/4" 350
3/8" 300
1/2" 300
3/4" 250
1" 250

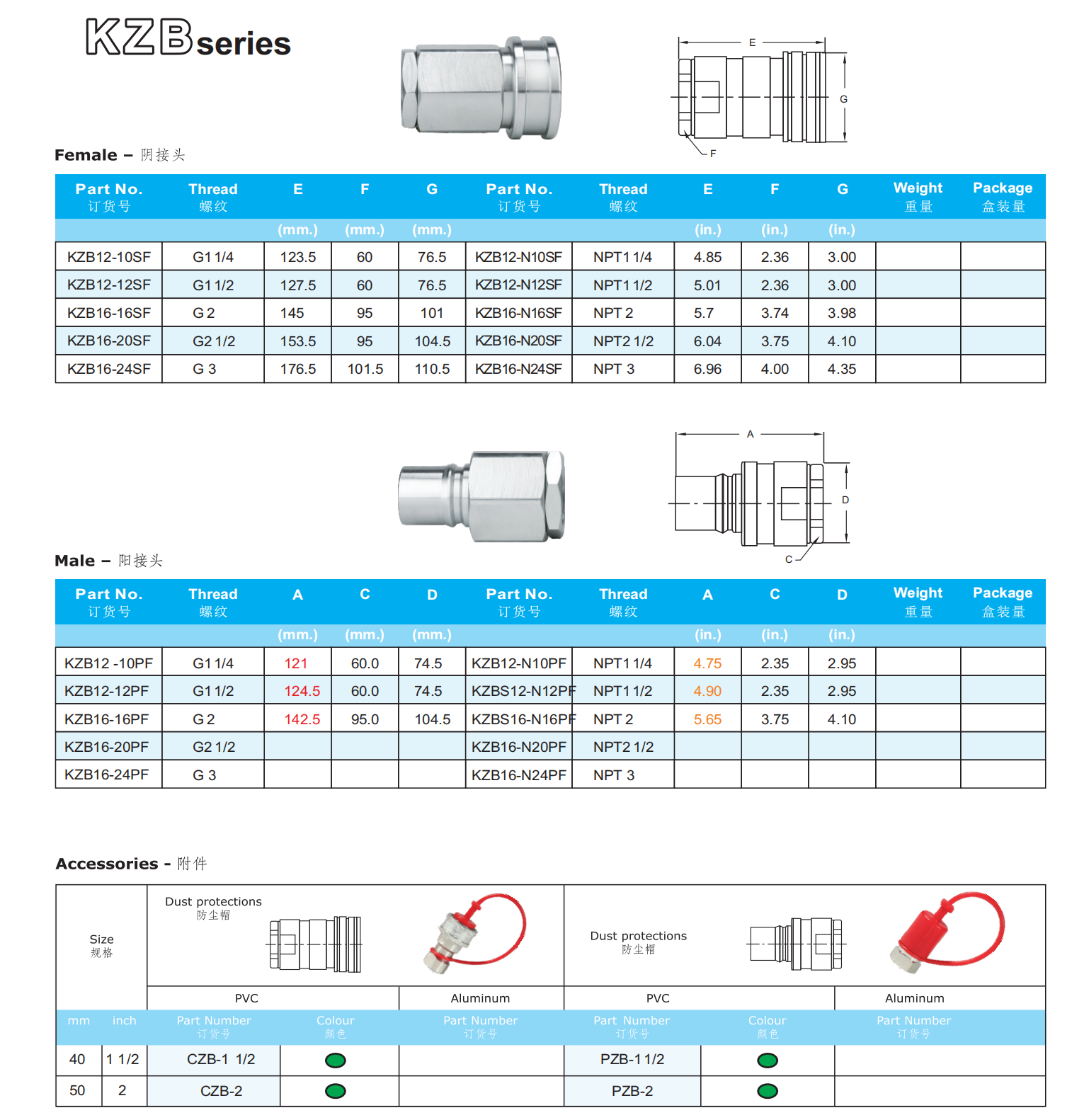

Nippel Innengewinde / Außengewinde

Teil Nr. Gewindegröße (BSPP) Gesamtlänge (mm) Freiliegende Länge (mm) Sechskantgröße (mm) Größter Durchmesser (mm) Teilenummer (NPT) Gewindegröße (NPT) Gesamtlänge (Zoll) Freiliegende Länge (Zoll) Sechskantgröße (Zoll) Größter Durchmesser (Zoll)
KZB-01PF G1/8 41 10 14 17 KZB-N01PF NPT1/8 1.61 0.41 0.56 0.65
KZB-02PF G1/4 35 17 19 22 KZB-N02PF NPT1/4 1.39 0.65 0.75 0.87
KZB-03PF G3/8 38 14 22 26 KZB-N03PF NPT3/8 1.5 0.54 0.88 1.01
KZB-04PF G1/2 44 18 28 33 KZB-N04PF NPT1/2 1.75 0.69 1.12 1.3
KZB-06PF G3/4 55 20 35 40 KZB-N06PF NPT3/4 2.16 0.79 1.38 1.59
KZB-08PF G1 74 25 41 48 KZB-N08PF NPT1 2.91 0.99 1.62 1.88

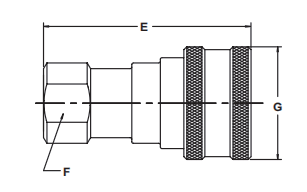

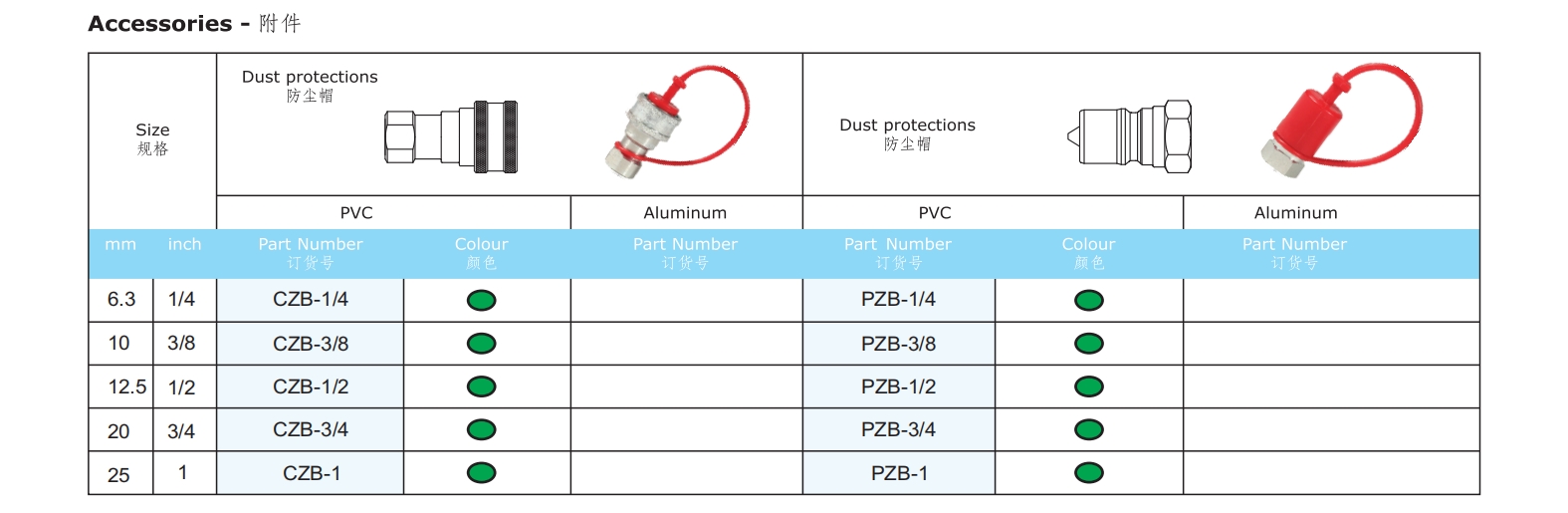

Kupplungen Innengewinde / Innengewinde



Teil Nr. Gewindegröße (BSPP) Gesamtlänge (mm) Sechskantgröße (mm) Größter Durchmesser (mm) Teilenummer (NPT) Gewindegröße (NPT) Gesamtlänge (Zoll) Sechskantgröße (Zoll) Größter Durchmesser (Zoll)
KZB-01SF G1/8 48 17 24 KZB-N01SF NPT1/8 1.9 0.68 0.96
KZB-02SF G1/4 57 21 29 KZB-N02SF NPT1/4 2.26 0.81 1.14
KZB-03SF G3/8 63 22 36 KZB-N03SF NPT3/8 2.49 0.88 1.4
KZB-04SF G1/2 73 28 45 KZB-N04SF NPT1/2 2.87 1.12 1.77
KZB-06SF G3/4 90 33 54 KZB-N06SF NPT3/4 3.56 1.31 2.14
KZB-08SF G1 106 41 64 KZB-N08SF NPT1 4.18 1.62 2.52
