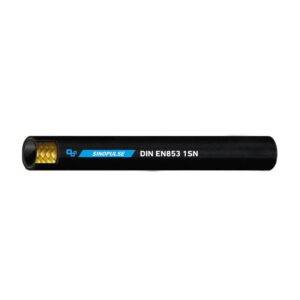

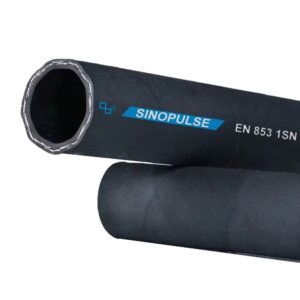

Manguera hidráulica EN 853 1SN
En EN 853 1SN type steel wire reinforced hydraulic hose is recommended for medium-pressure hydraulic hoses. It has the characteristics of being wear-resistant, corrosion-resistant and high-pressure-resistant. It consists of three parts: the inner tube, the reinforcement layer and the cover. Due to the tube material, it has the properties of wear resistance and corrosion resistance. Thanks to its high-strength steel wire reinforcement, it can operate normally in high-pressure environments. It is usually used for transporting ethylene glycol, mineral oil, fuel, lubricants, emulsions, etc. In addition, due to the wrapped cover pattern design of the cover, it also has the properties of resisting weather, ozone, aging and sunlight exposure.
Construcción
- Cámara de aireCaucho sintético resistente al aceite
- Reforzamiento:Un refuerzo de trenza de alambre único
- CubrirCaucho resistente al aceite y a la intemperie
Temperatura en ambiente de trabajo continuo: -40° a +212°F (+250°F máx.)
AplicaciónLíneas de media presión en hidráulica; aceites minerales; aceites vegetales y de colza; glicol y poliglicol
Aceites a base de: Aceites sintéticos a base de ésteres; aceites en emulsión acuosa; agua
Estándar: EN 853, ISO 1436-1SN, SAE J517-100R1AT
Cumple con la designación MSHA de resistencia al fuego
Superficie:Regular o suave
Color:Negro, rojo, azul, amarillo, verde, gris, etc.
Application and Temperature Range
It is widely used in agriculture, construction machinery, mining, forestry equipment, and industrial hydraulic systems for the delivery of petroleum-based and water-based hydraulic fluids.
- Petroleum base hydraulic fluids and lubricating oils within a tempeture range of -40°F to +212°F ( -40℃ to +100℃)
- Water, water/Glycol and Water / Oil emulsion hydraulic fluids up to +185°F (+85°C)
|
|
|
|
|
|
 |
|
Especificación de manguera hidráulica reforzada con alambre de acero EN 853 1SN |
|||||||||||
| Talla | Diámetro interior | Diámetro exterior | Presión de trabajo | Presión de ruptura | Radio de doblaje | Peso | Longitud | ||||
| Estrellarse | mm | Pulgada | mm | mm | bar | psi | bar | psi | mm | kilogramos/m | m |
| 1SN-03 | 4.8 | 3/16" | 4.6-5.4 | 12,5 MÁXIMO . | 250 | 3625 | 1000 | 14500 | 90 | 0.240 | 50/100 |
| 1SN-04 | 6.4 | 1/4" | 6.2-7.0 | 14.1MÁX. | 225 | 3263 | 900 | 13050 | 100 | 0.255 | 50/100 |
| 1SN-05 | 7.9 | 5/16" | 7.7-8.5 | 15,7 MÁXIMO . | 215 | 3118 | 860 | 12470 | 115 | 0.304 | 50/100 |
| 1SN-06 | 9.5 | 3/8" | 9.3-10.1 | 18,1 MÁXIMO . | 180 | 2610 | 720 | 10440 | 130 | 0.390 | 50/100 |
| 1SN-08 | 12.7 | 1/2" | 12.3-13.5 | 21,4 MÁXIMO . | 160 | 2320 | 640 | 9280 | 180 | 0.472 | 50/100 |
| 1SN-10 | 15.9 | 5/8" | 15.5-16.7 | 24,5 MÁXIMO . | 130 | 1885 | 520 | 7540 | 205 | 0.581 | 50/100 |
| 1SN-12 | 19.1 | 3/4" | 18.6-19.8 | 28,5 MÁXIMO . | 105 | 1523 | 420 | 6090 | 240 | 0.690 | 50/100 |
| 1SN-16 | 25.4 | 1" | 25.0-26.4 | 36,6 MÁXIMO . | 87 | 1262 | 348 | 5046 | 300 | 0.830 | 50/100 |
| 1SN-20 | 31.8 | 1.1/4" | 31.4-33.0 | 44,8 MÁXIMO . | 63 | 914 | 252 | 3654 | 420 | 1.325 | 20/40 |
| 1SN-24 | 38.1 | 1.1/2" | 37.7-39.3 | 52,1 MÁXIMO . | 50 | 725 | 200 | 2900 | 500 | 1.500 | 20/40 |
| 1SN-32 | 50.8 | 2" | 50.4-52.0 | 65,5 MÁXIMO . | 40 | 580 | 160 | 2320 | 630 | 1.875 | 20/40 |
Especificación de manguera hidráulica reforzada con alambre de acero EN 853 1SN |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Talla | Diámetro interior | Diámetro exterior | Presión de trabajo | Presión de ruptura | Radio de doblaje | Peso | Longitud | ||||
| Estrellarse | mm | Pulgada | mm | mm | bar | psi | bar | psi | mm | kilogramos/m | m |
| 1SN-03 | 4.8 | 3/16" | 4.6-5.4 | 12,5 MÁXIMO . | 250 | 3625 | 1000 | 14500 | 90 | 0.240 | 50/100 |
| 1SN-04 | 6.4 | 1/4" | 6.2-7.0 | 14.1MÁX. | 225 | 3263 | 900 | 13050 | 100 | 0.255 | 50/100 |
| 1SN-05 | 7.9 | 5/16" | 7.7-8.5 | 15,7 MÁXIMO . | 215 | 3118 | 860 | 12470 | 115 | 0.304 | 50/100 |
| 1SN-06 | 9.5 | 3/8" | 9.3-10.1 | 18,1 MÁXIMO . | 180 | 2610 | 720 | 10440 | 130 | 0.390 | 50/100 |
| 1SN-08 | 12.7 | 1/2" | 12.3-13.5 | 21,4 MÁXIMO . | 160 | 2320 | 640 | 9280 | 180 | 0.472 | 50/100 |
| 1SN-10 | 15.9 | 5/8" | 15.5-16.7 | 24,5 MÁXIMO . | 130 | 1885 | 520 | 7540 | 205 | 0.581 | 50/100 |
| 1SN-12 | 19.1 | 3/4" | 18.6-19.8 | 28,5 MÁXIMO . | 105 | 1523 | 420 | 6090 | 240 | 0.690 | 50/100 |
| 1SN-16 | 25.4 | 1" | 25.0-26.4 | 36,6 MÁXIMO . | 87 | 1262 | 348 | 5046 | 300 | 0.830 | 50/100 |
| 1SN-20 | 31.8 | 1.1/4" | 31.4-33.0 | 44,8 MÁXIMO . | 63 | 914 | 252 | 3654 | 420 | 1.325 | 20/40 |
| 1SN-24 | 38.1 | 1.1/2" | 37.7-39.3 | 52,1 MÁXIMO . | 50 | 725 | 200 | 2900 | 500 | 1.500 | 20/40 |
| 1SN-32 | 50.8 | 2" | 50.4-52.0 | 65,5 MÁXIMO . | 40 | 580 | 160 | 2320 | 630 | 1.875 | 20/40 |
Productos relacionados
¿Qué es la manguera hidráulica EN853 1SN?
La norma EN853 1SN es una norma técnica que se refiere a un tipo de manguera hidráulica monocapa con trenzado de alambre de acero que cumple con las normas europeas. Esta manguera está estructurada en tres capas: una capa interna de tubo de caucho sintético resistente al aceite, una capa intermedia de refuerzo monocapa con trenzado de alambre de acero de alta resistencia y una capa externa de tubo de caucho sintético resistente al desgaste. Se utiliza ampliamente para el transporte de fluidos como el aceite hidráulico y puede funcionar en un rango de temperatura de 40 °C a 100 °C.
¿Cuál es el significado de EN 853 1SN y 100R1S?
En EN 853 1SN 100R1S La manguera hidráulica es una manguera de caucho reforzada con alambre de acero, ampliamente utilizada en sistemas hidráulicos. Puede transportar líquidos como aceite mineral, aceite hidráulico, combustible y aceite lubricante, y es adecuada para diversos sistemas hidráulicos de media presión.
¿Cuál es la diferencia entre EN853 1SN y EN 853 2SN?
La manguera hidráulica trenzada de un solo hilo EN 853 1SN se utiliza principalmente en sistemas hidráulicos de alta presión. La diferencia entre la 1ST y la 1SN radica en que esta última tiene cubiertas más delgadas. Por lo tanto, la 1SN no es adecuada para aplicaciones que requieran extracción.
La manguera hidráulica de caucho EN 853 2SN está reforzada con alambres de acero de alta resistencia de doble trenzado para soportar altas presiones de trabajo, hasta 6020 psi con un diámetro interior de 3/16". El tubo resistente al aceite y la cubierta resistente al ozono y la abrasión contribuyen a una larga vida útil. Está disponible para transportar fluidos hidráulicos a base de agua y petróleo en un rango de -40 °C a 100 °C (máx. 120 °C intermitente).
