20511 ANILLO TÓRICO CONO HEMBRA MÉTRICO 24° HT/ISO12151-2/DIN 3865 - 20511
20511 ANILLO TÓRICO CONO HEMBRA MÉTRICO 24° HT/ISO12151-2/DIN 3865 - 20511
Material: Acero al carbono #45
Acero inoxidable
Aplicación: Se utiliza para manguera 1SN/2SN.
Accesorio de manguera en espiral: 20512

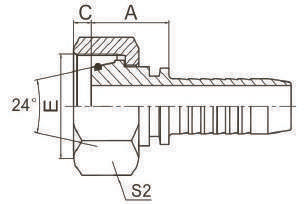

| Nº de pieza | Hilo | DN | DASH | Diámetro exterior del tubo | ANILLO TÓRICO | A | C | S2 |
| 20511-14-04 | M14 × 1,5 | 6 | 4 | 6 | O04,5×1,5 | 27.4 | 1.5 | 19 |
| 20511-16-04 | M16 × 1,5 | 6 | 4 | 8 | O06,5×1,5 | 27.5 | 1.5 | 22 |
| 20511-16-05 | M16 × 1,5 | 8 | 5 | 8 | O06,5×1,5 | 27.5 | 1.5 | 22 |
| 20511-18-04T | M18 × 1,5 | 6 | 4 | 10 | O08.0×1.5 | 26 | 1.5 | 22 |
| 20511-18-06 | M18 × 1,5 | 10 | 6 | 10 | O08.0×1.5 | 29.5 | 2 | 24 |
| 20511-20-06T | M20 × 1,5 | 10 | 6 | 12 | O10,0 × 1,5 | 27.5 | 2.5 | 24 |
| 20511-20-08 | M20 × 1,5 | 12 | 8 | 12 | O10,0 × 1,5 | 31.5 | 2.5 | 27 |
| 20511-22-06T | M22 × 1,5 | 10 | 6 | 14 | O11,0 × 2,0 | 28.5 | 3 | 27 |
| 20511-22-08 | M22 × 1,5 | 12 | 8 | 14 | O11,0 × 2,0 | 32.5 | 2.5 | 27 |
| 20511-24-06T | M24 × 1,5 | 10 | 6 | 16 | O13,0 × 2,0 | 27 | 3 | 30 |
| 20511-24-08T | M24 × 1,5 | 12 | 8 | 16 | O13,0 × 2,0 | 30 | 3 | 30 |
| 20511-30-10T | M30 × 2 | 16 | 10 | 20 | O16,3 × 2,4 | 33.5 | 2.5 | 36 |
| 20511-30-12 | M30 × 2 | 20 | 12 | 20 | O16,3 × 2,4 | 37 | 3 | 36 |
| 20511-36-12T | M36 × 2 | 20 | 12 | 25 | O20,3 × 2,4 | 37 | 3.2 | 46 |
| 20511-36-14T | M36 × 2 | 22 | 14 | 25 | O20,3 × 2,4 | 37 | 3.2 | 46 |
| 20511-42-12T | M42 × 2 | 20 | 12 | 30 | O25,3 × 2,4 | 37.5 | 3.9 | 50 |
| 20511-42-16T | M42 × 2 | 25 | 16 | 30 | O25,3 × 2,4 | 41 | 3.9 | 50 |
| 20511-52-20T | M52 × 2 | 32 | 20 | 38 | O33,3 × 2,4 | 44 | 4.5 | 60 |
| 20511-52-24T | M52 × 2 | 40 | 24 | 38 | O33,3 × 2,4 | 44 | 4.5 | 60 |
