ACOPLAMIENTOS RÁPIDOS HIDRÁULICOS SERIE B ISO 7241 (ACERO INOXIDABLE)
ACOPLAMIENTOS RÁPIDOS HIDRÁULICOS SERIE B ISO 7241 (ACERO INOXIDABLE)

Características

  • Conexión tirando hacia atrás de la manga
  • Desconexión tirando hacia atrás del manguito hembra
  • Cierre mediante válvula de asiento
  • No se permite la conexión bajo presión
  • No se permite la desconexión bajo presión
  • Intercambiabilidad según ISO7241-1 Parte B

Especificaciones técnicas

  • Acero inoxidable 316
  • Vitón
  • Anillo de respaldo en PTFE
  • De -20 °C a +200 °C (de -4 °F a +392 °F)
  • Según la norma IS0 7241-2

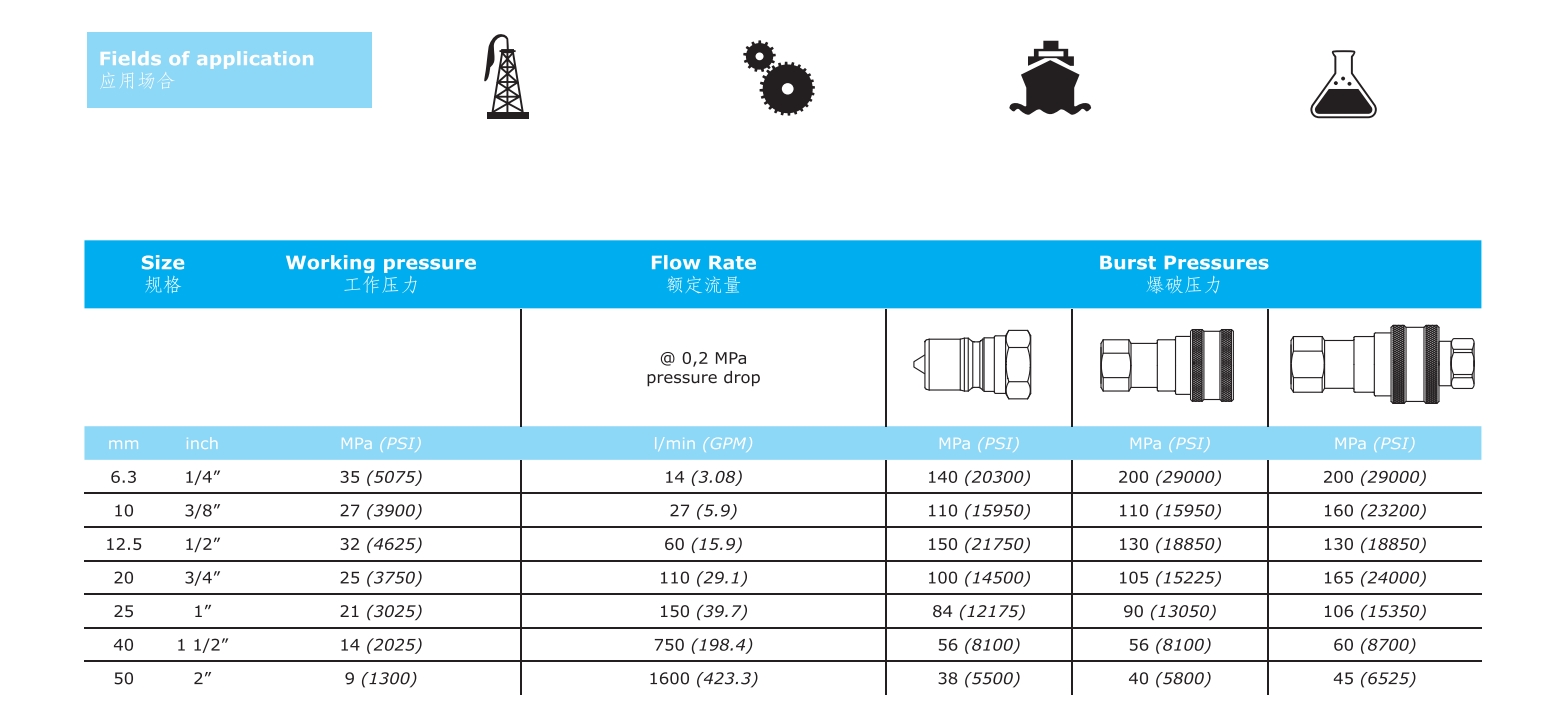

Tamaño del cuerpo (pulgadas): 1/4", 3/8", 1/2", 3/4", 1"
Presión nominal (bar): 350, 300, 250, 250
Material: acero inoxidable
Material de sello estándar: NBR (otros materiales disponibles a pedido)
Rango de temperatura (sellos estándar): -20 °C a +125 °C

Boquilla rosca hembra/macho

Nº de pieza Tamaño de rosca (BSPP) A: Longitud total (mm) B: Longitud expuesta (mm) C: Tamaño hexagonal (mm) D: Diámetro mayor (mm) Nº de pieza Tamaño de rosca (NPT) A: Longitud total (pulgadas) B: Longitud expuesta (pulg.) C: Tamaño hexagonal (pulgadas) D: Diámetro mayor (pulgadas)
KZBSS-01PF G1/8 41 10 14 17 KZBSS-N01PF NPT1/8 1.61 0.41 0.56 0.65
KZBSS-02PF G1/4 35 17 19 22 KZBSS-N02PF NPT1/4 1.39 0.65 0.75 0.87
KZBSS-03PF G3/8 38 14 22 26 KZBSS-N03PF NPT3/8 1.5 0.54 0.88 1.01
KZBSS-04PF G1/2 44 18 28 33 KZBSS-N04PF TNP1/2 1.75 0.69 1.12 1.3
KZBSS-06PF G3/4 55 20 35 40 KZBSS-N06PF TNP3/4 2.16 0.79 1.38 1.59
KZBSS-08PF G1 74 25 41 48 KZBSS-N08PF TNP1 2.91 0.99 1.62 1.88

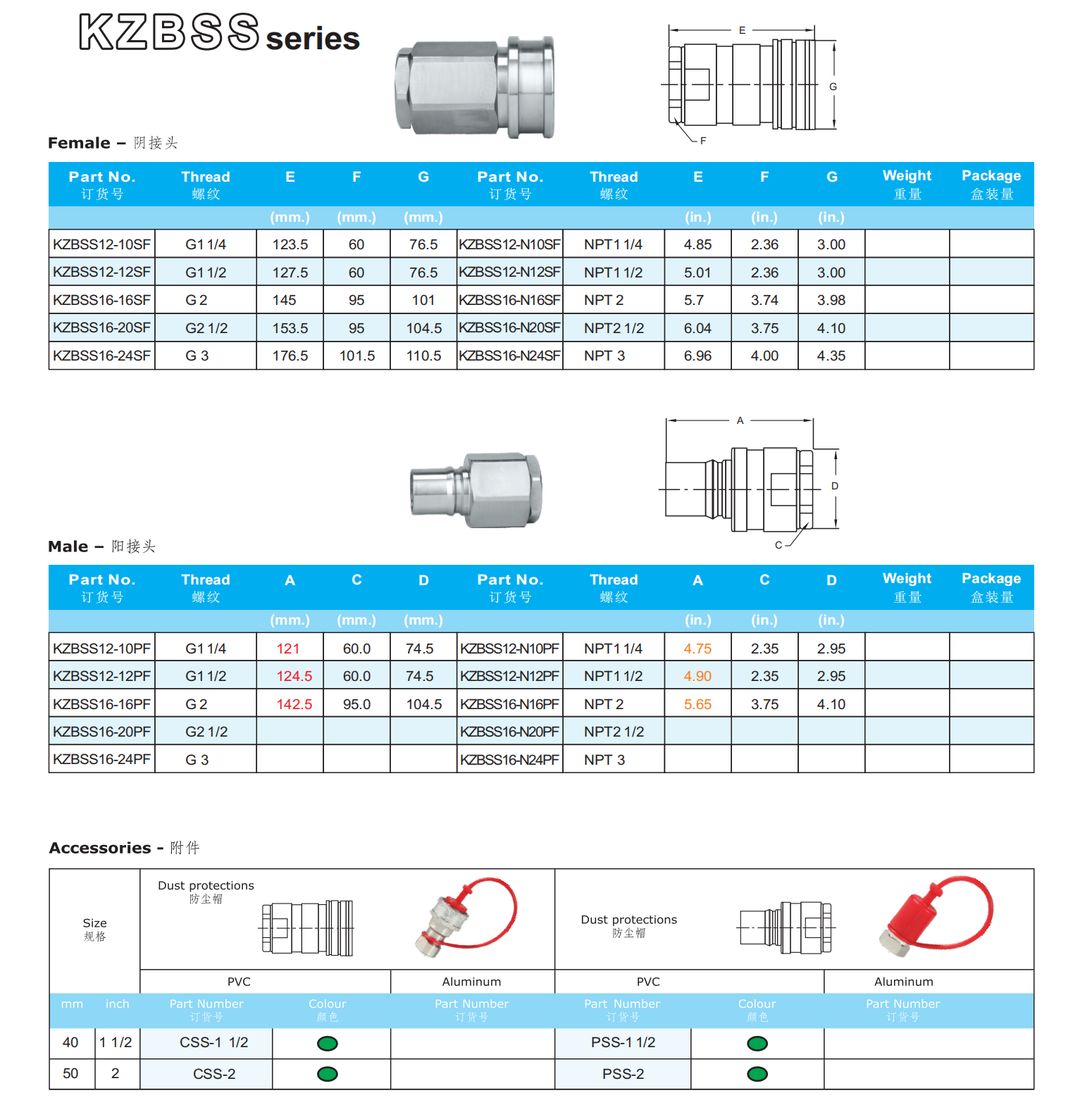

Acopladores Rosca Hembra / Hembra

Nº de pieza Tamaño de rosca (BSPP) E: Longitud total (mm) F: Tamaño hexagonal (mm) G: Diámetro mayor (mm) Nº de pieza Tamaño de rosca (NPT) E: Longitud total (pulg.) F: Tamaño hexagonal (pulgadas) G: Diámetro mayor (pulgadas)
KZBSS-01SF G1/8 48 17 24 KZBSS-N01SF NPT1/8 1.9 0.68 0.96
KZBSS-02SF G1/4 57 21 29 KZBSS-N02SF NPT1/4 2.26 0.81 1.14
KZBSS-03SF G3/8 63 22 36 KZBSS-N03SF NPT3/8 2.49 0.88 1.4
KZBSS-04SF G1/2 73 28 45 KZBSS-N04SF TNP1/2 2.87 1.12 1.77
KZBSS-06SF G3/4 90 33 54 KZBSS-N06SF TNP3/4 3.56 1.31 2.14
KZBSS-08SF G1 106 41 64 KZBSS-N08SF TNP1 4.18 1.62 2.52
