Que sont les raccords à sertir ?
A raccord à sertir Il s'agit d'un raccord hydraulique permanent. Il se compose principalement d'un corps de raccord, d'un écrou et d'une douille. Grâce à un procédé de sertissage, le raccord est solidement fixé à la canalisation, assurant ainsi une étanchéité fiable et une connexion sécurisée. Il est largement utilisé dans de nombreux secteurs tels que la pétrochimie, la construction mécanique, l'industrie automobile et l'aérospatiale.
Ces raccords se fixent en les plaçant sur l'extrémité d'un flexible hydraulique, puis en les sertissant à l'aide d'une sertisseuse. La sertisseuse applique une pression uniforme à la base du raccord, assurant ainsi une étanchéité optimale entre le raccord et le flexible hydraulique. Les longues dents du flexible, sous pression, s'engagent dans le raccord serti, garantissant une étanchéité renforcée, adaptée aux applications haute pression.
Type de raccord à sertir
Les raccords à sertir se déclinent en plusieurs types courants.
Les raccords à sertir droits ont une structure simple et servent à raccorder deux tuyaux alignés, permettant ainsi au fluide de s'écouler en ligne droite. Ils sont largement utilisés dans divers systèmes de tuyauterie.
Les raccords à sertir coudés présentent différents angles de courbure, tels que 45° et 90°, permettant de modifier le sens d'écoulement du fluide dans la canalisation. Ils sont particulièrement adaptés aux installations de tuyauterie exigeant un espacement restreint, notamment pour le raccordement de tuyaux dans des angles ou des espaces réduits.
Les raccords en T à sertir permettent de raccorder un tuyau à deux autres. On distingue les tés égaux et les tés réducteurs. Les tés égaux possèdent trois orifices de même diamètre et conviennent aux tuyaux de dérivation de même diamètre ; les tés réducteurs, quant à eux, ont des orifices de diamètres différents afin de s'adapter aux tuyaux de dérivation de diamètres différents et sont souvent utilisés dans les systèmes de tuyauterie nécessitant une division ou une confluence de flux.
Les raccords à sertir à quatre voies permettent de réaliser des connexions de tuyauterie multidirectionnelles et jouent un rôle dans des réseaux de tuyauterie plus complexes, permettant ainsi le transport et la distribution du fluide dans plusieurs directions.
De plus, il existe certains types spéciaux de raccords à sertir, tels que les raccords à sertir à brides, qui peuvent être utilisés pour se connecter à d'autres équipements ou tuyaux à brides, facilitant ainsi l'installation et le démontage.
Spécifications des raccords de tuyaux sertis
Les spécifications comprennent généralement le diamètre du raccord, le matériau du joint de connexion et la pression de service.
Premièrement, les spécifications des raccords de tuyau sertis incluent généralement le diamètre. Les diamètres courants sont 1/4 pouce, 3/8 pouce et 1/2 pouce, la taille précise dépendant des dimensions du tuyau et du diamètre du tuyau à raccorder.
Deuxièmement, les spécifications précisent également le matériau du joint de raccordement. Les matériaux courants comprennent l'acier inoxydable, le cuivre et l'aluminium. Différents matériaux sont adaptés à différents environnements et fluides de travail.
De plus, les spécifications prennent également en compte la pression de service. Différents modèles de raccords de tuyaux sertis peuvent supporter des pressions maximales différentes ; il est donc nécessaire de choisir la spécification appropriée en fonction des exigences spécifiques de pression de service.
En résumé, les spécifications des raccords de tuyaux sertis sont déterminées par des paramètres tels que le diamètre, le matériau et la pression de service. Choisir la spécification appropriée garantit une connexion sûre et fiable, tout en respectant les exigences de l'environnement de travail et du fluide utilisé. Nous espérons que ces informations vous aideront à mieux comprendre les spécifications des raccords de tuyaux sertis.
Raccords et méthodes de sertissage des flexibles hydrauliques
1. Ébavurage de la gaine extérieure du tuyau : Une certaine longueur de la couche de caoutchouc extérieure doit être retirée lors du sertissage. Convient aux tuyaux tressés en fil d'acier et aux tuyaux spiralés en fil d'acier conformes aux normes GB/T3683-92, GB/T 10544-03, DIN20022 et SAE100R1A/R2A.
2. Aucun chanfreinage de la gaine extérieure n'est nécessaire, ce qui simplifie le sertissage. Convient aux tuyaux tressés en fibre et aux tuyaux tressés en fil d'acier tels que SAE100RIAT/R2AT.
3. Pour le sertissage par chanfrein, une longueur spécifiée du tube intérieur et de la gaine extérieure doit être retirée. Ce type de sertissage est appelé raccord de sécurité à verrouillage interne. Il convient aux tuyaux de grand diamètre tels que GB/T10544-89, SAER12 et aux flexibles spiralés en fil d'acier à très haute pression tels que DIN20023-4SH.

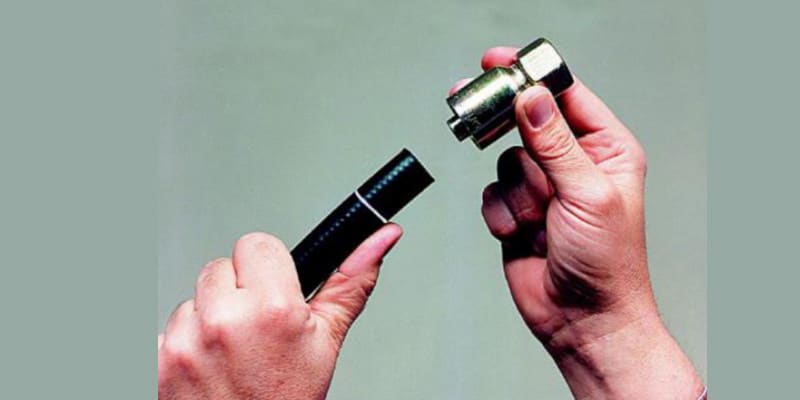

Méthode d'installation des raccords à sertir
Lors de la pose de raccords à sertir, il est impératif de respecter scrupuleusement les spécifications et normes d'installation en vigueur. Tout d'abord, assurez-vous que la surface du tuyau est plane et propre afin de garantir l'étanchéité du raccord. Ensuite, choisissez la taille et le modèle de raccord à sertir adaptés aux dimensions du tuyau et aux exigences de pression. Enfin, utilisez les outils et les techniques nécessaires à la pose et à la mise en service pour assurer la qualité et la stabilité du raccordement.
Placez le raccord sur l'extrémité du flexible hydraulique, puis utilisez un machine à sertir Pour fixer le raccord sur le flexible, la sertisseuse applique une pression uniforme à la base du raccord, assurant ainsi une étanchéité optimale entre le raccord hydraulique et le flexible. Le flexible est muni de longues dents qui s'engagent dans le raccord serti sous pression, formant un joint plus durable, adapté aux applications haute pression.
