Tuyau hydraulique spiralé
Tuyaux hydrauliques spiralés est tuyaux à très haute pression utilisé pour transmettre une puissance hydraulique à haute pression. Il est conçu pour résister à une pression élevée et transmettre la puissance du fluide, et présente une forte endurance à la pression et une grande durabilité. Il est généralement renforcé en spirale avec plusieurs couches de fil d'acier et enveloppé dans un matériau en caoutchouc synthétique pour obtenir une transmission hydraulique efficace dans les systèmes hydrauliques de l'ingénierie, de l'agriculture, de l'industrie et d'autres domaines, tout en s'adaptant à diverses températures et conditions environnementales. Avec les tuyaux à quatre et six spirales Sinopulse, vous pouvez faire confiance à la qualité et aux performances, ce qui en fait un choix idéal pour les industries qui ont besoin de solutions fiables et durables pour répondre aux exigences d'application exigeantes, pour répondre à vos besoins en tuyaux haute pression
Applications à très haute pression utilisées pour les fluides hydrauliques à base de pétrole
Tube : Caoutchouc synthétique haute résistance.
Renforcement : Quatre couches spiralées de fil d'acier haute résistance.
Revêtement : Caoutchouc synthétique anti-abrasif, résistant aux huiles, aux carburants et aux conditions atmosphériques
Applications à très haute pression et à pulsations utilisées pour les fluides hydrauliques à base de pétrole
Chambre à air : caoutchouc synthétique noir et résistant à l'huile.
Renfort : quatre couches de fil d'acier haute résistance enroulé en spirale, séparées par une couche de tissu en caoutchouc synthétique.
Revêtement : caoutchouc synthétique. Il résiste aux intempéries, à l'huile, au carburant, à l'ozone et à l'abrasion.
Applications à très haute pression soumises à des surtensions ou à des flexions, telles que les équipements de construction, l'exploitation minière et le marché industriel à haute performance.
Tube : Caoutchouc synthétique haute résistance.
Renforcement : Quatre couches spiralées de fil d'acier haute résistance.
Revêtement : Caoutchouc synthétique anti-abrasif, résistant aux huiles, aux carburants et aux conditions atmosphériques
Applications à très haute pression soumises à des surtensions ou à des flexions, telles que les équipements de construction, l'exploitation minière et le marché industriel à haute performance.
Chambre à air : caoutchouc synthétique noir et résistant à l'huile.
Renforcement : six ou plusieurs couches spiralées de fil d'acier à haute résistance.
Revêtement : caoutchouc synthétique. Il résiste aux intempéries, à l'huile, au carburant, à l'ozone et...
Conçus spécifiquement pour les applications sévères à haute pression avec des pics de pression ou des charges hydrostatiques constantes.
Tube : Caoutchouc synthétique haute résistance.
Renfort : Quatre couches de fil d'acier haute résistance en spirale jusqu'à la taille 1" ; Six couches de spirale de la taille 1-1/4" à 2".
Revêtement : Caoutchouc synthétique anti-abrasif, résistant aux huiles, carburants...
Ce sont des tuyaux, des raccords et des assemblages en spirale de Sinopulse
Pour les applications nécessitant des pressions plus élevées, Sinopulse propose une gamme de tuyaux hydrauliques spiralés à quatre et six fils. Ces tuyaux sont conçus pour offrir des performances supérieures qui dépassent les normes de l'industrie. Notre portefeuille comprend des modèles conçus pour les applications à basse ou haute température, à forte usure et à aspiration, garantissant que nous avons la solution parfaite pour répondre à vos besoins hydrauliques. Nous proposons des tuyaux hydrauliques spiralés de qualité et de performance de premier ordre. Faites confiance à Sinopulse pour fournir le meilleur pour vos applications hydrauliques. Les tuyaux haute pression spiralés à quatre et six fils sont le meilleur choix pour les applications haute pression. Ces tuyaux peuvent supporter des pressions et des températures de travail plus élevées. Dans le même temps, après une recherche et un développement continus et une mise à niveau par Sinopulse, nos tuyaux ont une durabilité plus élevée et une durée de vie plus longue, garantissant que vous réduirez les temps d'arrêt et les temps de remplacement pendant l'utilisation, économisant ainsi des coûts à long terme. Avec les tuyaux à quatre et six spirales Sinopulse, vous pouvez faire confiance à la qualité et aux performances, ce qui en fait un choix idéal pour les industries qui ont besoin de solutions fiables et durables pour répondre aux exigences d'application exigeantes, pour répondre à vos besoins en tuyaux haute pression
Tuyau spiralé R12 dispose d'une construction à 4 fils avec une pression de travail maximale de 4 000 psi et est conçu pour l'entretien du système hydraulique pour les fluides pétroliers, résistants au feu et à base d'eau, les carburants et les systèmes de lubrification.
Tuyau spiralé R13 Toutes les tailles de ce tuyau de construction à 4 et 6 fils présentent une pression de service de 5 100 psi et sont recommandées pour les applications critiques dans les domaines de la construction, de la foresterie et d'autres véhicules hors route. Désormais avec raccords de tuyaux en spirale 4S/6S pour des performances de classe mondiale.
Tuyau spiralé R15 Toutes les tailles de ce tuyau de construction à 4 et 6 fils présentent une pression de service de 6 100 psi et sont recommandées pour les applications à usage extrême dans les équipements de construction, les plates-formes pétrolières et gazières, les équipements miniers et autres applications à haute pression. Désormais avec raccords de tuyaux spiralés 4S/6S pour des performances de classe mondiale.
Tuyau spiralé EN856 4SP est un tuyau hydraulique en spirale à quatre fils d'acier avec une pression de travail maximale de 6500 psi, principalement utilisé pour les huiles minérales et biologiques, à base d'eau-glycol, d'eau et de lubrifiants.
Tuyau spiralé EN856 4SH Doté d'une flexibilité extraordinaire, d'excellentes propriétés de rayon de courbure et d'une durée de vie exceptionnelle, il peut être utilisé dans les fluides hydrauliques à base de pétrole à très haute pression et dans les virages serrés. Il peut résister à une température de +125°C. Pression de service maximale 6500psi
Plage de pression : Généralement 5 000 psi ou plus (R13)
Plage de température : – 40ºC à + 125ºC.
Tailles courantes : comprend 1/4 pouce, 3/8 pouce, 1/2 pouce, 3/4 pouce, 1 pouce et des tailles plus grandes.

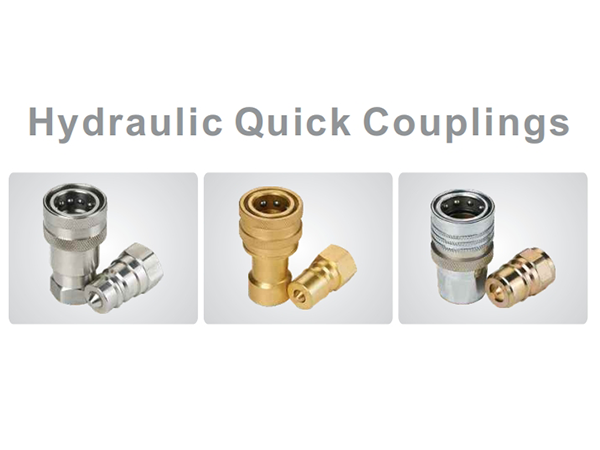

Accessoires de connexion : Les flexibles hydrauliques en spirale métallique sont souvent équipés de filetages, de brides ou de connecteurs rapides aux extrémités pour connecter le flexible à divers composants du système hydraulique, tels que les pompes hydrauliques, les vannes et les vérins hydrauliques.
Caractéristiques du tuyau hydraulique en spirale
Large éventail d'applications : Il s'agit d'un tuyau extrêmement flexible conçu pour fonctionner à des pressions de service élevées et utilisé dans les équipements modernes de construction, de marine, d'exploitation minière et forestière.
Résistant aux chocs et à l'abrasion : Le renforcement par fil d'acier hélicoïdal à deux, quatre ou six plis offre une excellente résistance aux chocs et à l'abrasion pour des performances durables dans les conditions d'utilisation les plus difficiles.
Résistance à la haute pression : pour les applications sous pression sévère nécessitant des pressions de travail élevées et une excellente résistance aux chocs.
Scénarios d'application (y compris, mais sans s'y limiter, les domaines suivants) :
Notre tuyau hydraulique en fil spiralé est généralement composé de trois parties : un tube en néoprène sans soudure résistant à l'huile, une couche en spirale en fil d'acier à haute résistance et du caoutchouc synthétique résistant à l'huile, à l'usure et aux intempéries. Il peut également avoir une résistance extraordinaire dans les opérations à haute pression les plus exigeantes. Sa couche extérieure peut résister à l'abrasion et à l'ozone, garantissant la durée de vie et les performances fiables du tuyau, ce qui en fait le premier choix pour les applications nécessitant une excellente résistance et élasticité, le plus souvent utilisées dans les conduites d'huile hydraulique à haute pression.
- Machines de construction: Systèmes hydrauliques utilisés dans les machines de construction et d'ingénierie telles que les excavatrices, les chargeuses, les bulldozers, etc.
- Machines agricoles : Systèmes hydrauliques utilisés dans les équipements agricoles tels que les tracteurs agricoles, les moissonneuses et les véhicules agricoles.
- Équipement industriel: Systèmes hydrauliques utilisés dans divers équipements industriels, tels que la métallurgie, les mines, la fabrication du papier, la transformation des aliments et d'autres domaines.
- Machines de construction: Systèmes hydrauliques utilisés dans les équipements de construction tels que les pompes à béton, les grues à tour et les appareils de forage.
- Équipement de transport: Systèmes hydrauliques utilisés dans divers équipements de transport tels que les camions, les navires, les véhicules ferroviaires, etc.
Produits phares
Les quatre couches ou six couches Le renfort en fil spiralé offre une résistance supérieure aux coups de pied et à l'abrasion pour des performances durables et durables dans les conditions de travail les plus difficiles.
Spécifications techniques du tuyau hydraulique en caoutchouc spiralé avec fil d'acier EN 856 4SP
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| EN856 4SP-04 | 1/4″ | 6.4 | 18.0 | 45.0 | 6525 | 180 | 26100 | 150 | 0.620 |
| EN856 4SP-06 | 3/8″ | 9.5 | 20.8 | 44.5 | 6453 | 178 | 25810 | 180 | 0.730 |
| EN856 4SP-08 | 1/2″ | 12.7 | 24.0 | 41.5 | 6018 | 166 | 24070 | 230 | 0.900 |
| EN856 4SP-10 | 5/8″ | 15.9 | 27.6 | 35.0 | 5075 | 140 | 20300 | 250 | 1.130 |
| EN856 4SP-12 | 3/4″ | 19.1 | 31.8 | 35.0 | 5075 | 140 | 20300 | 300 | 1.480 |
| EN856 4SP-16 | 1" | 25.4 | 39.7 | 28.0 | 4060 | 112 | 16240 | 340 | 1.980 |
| EN856 4SP-20 | 1.1/4″ | 31.8 | 50.8 | 21.0 | 3045 | 84 | 12180 | 460 | 2.910 |
| EN856 4SP-24 | 1.1/2″ | 38.1 | 57.2 | 18.5 | 2683 | 74 | 10730 | 560 | 3.430 |
| EN856 4SP-32 | 2″ | 50.8 | 69.8 | 16.5 | 2393 | 66 | 9570 | 660 | 4.890 |

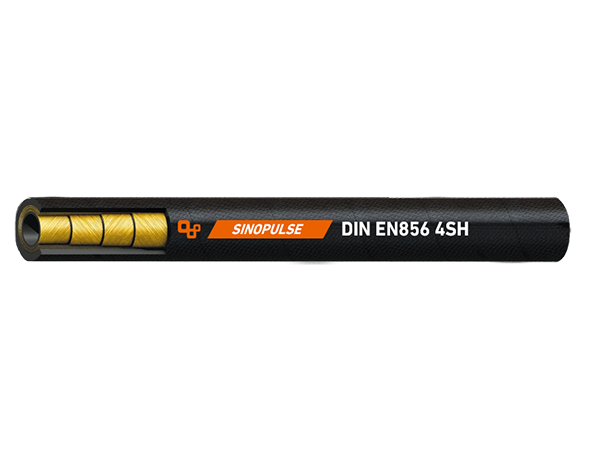

Spécifications techniques du tuyau hydraulique en caoutchouc spiralé avec fil d'acier EN 856 4SH
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| EN856 4SH-12 | 3/4″ | 19.1 | 31.8 | 42.0 | 6090 | 168 | 24360 | 280 | 1.476 |
| EN856 4SH-16 | 1" | 25.4 | 38.7 | 38.0 | 5510 | 152 | 22040 | 340 | 1.984 |
| EN856 4SH-20 | 1.1/4″ | 31.8 | 46.2 | 32.5 | 4713 | 130 | 18850 | 460 | 2.428 |
| EN856 4SH-24 | 1.1/2″ | 38.1 | 53.5 | 29.0 | 4205 | 116 | 16820 | 560 | 2.871 |
| EN856 4SH-32 | 2″ | 50.8 | 68.0 | 25.0 | 3625 | 100 | 14500 | 700 | 4.534 |
Spécifications techniques du tuyau hydraulique en caoutchouc spiralé en fil d'acier SAE 100R12
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| SAE 100R12-06 | 3/8″ | 9.5 | 20.2 | 28.0 | 4060 | 112 | 16240 | 125 | 0.707 |
| SAE 100R12-08 | 1/2″ | 12.7 | 23.5 | 28.0 | 4060 | 112 | 16240 | 180 | 0.871 |
| SAE 100R12-10 | 5/8″ | 15.9 | 27.3 | 28.0 | 4060 | 112 | 16240 | 200 | 1.107 |
| SAE 100R12-12 | 3/4″ | 19.1 | 31.0 | 28.0 | 4060 | 112 | 16240 | 240 | 1.339 |
| SAE 100R12-16 | 1" | 25.4 | 38.0 | 28.0 | 4060 | 112 | 16240 | 300 | 1.984 |
| SAE 100R12-20 | 1.1/4″ | 31.8 | 47.0 | 21.0 | 3045 | 84 | 12180 | 420 | 2.532 |
| SAE 100R12-24 | 1.1/2″ | 38.1 | 54.0 | 17.5 | 2540 | 70 | 10150 | 500 | 3.040 |
| SAE 100R12-32 | 2″ | 50.8 | 67.5 | 17.5 | 2540 | 70 | 10150 | 640 | 4.586 |

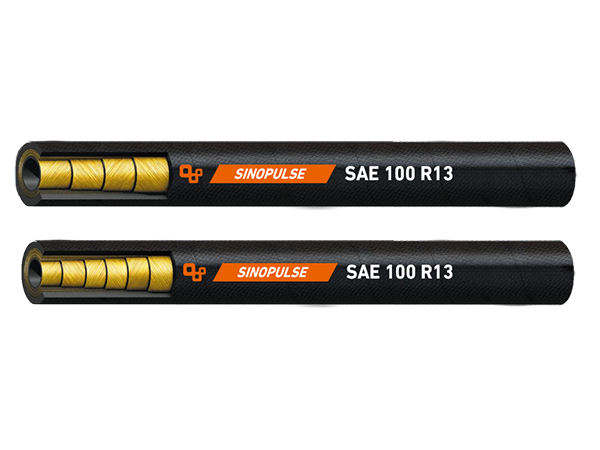

Spécifications techniques du tuyau hydraulique en caoutchouc spiralé en fil d'acier SAE 100R13
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| SAE 100R13-12 | 3/4″ | 19.1 | 31.8 | 35.0 | 5075 | 140 | 20300 | 240 | 1.472 |
| SAE 100R13-16 | 1" | 25.4 | 39.2 | 35.0 | 5075 | 140 | 20300 | 300 | 1.984 |
| SAE 100R13-20 | 1.1/4″ | 31.8 | 50.0 | 35.0 | 5075 | 140 | 20300 | 420 | 3.519 |
| SAE 100R13-24 | 1.1/2″ | 38.1 | 58.5 | 35.0 | 5075 | 140 | 20300 | 500 | 3.440 |
| SAE 100R13-32 | 2″ | 50.8 | 72.0 | 35.0 | 5075 | 140 | 20300 | 640 | 4.765 |
Spécifications techniques du tuyau hydraulique en caoutchouc spiralé en fil d'acier SAE 100R15
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| SAE 100R15-12 | 3/4″ | 19.1 | 31.8 | 42.0 | 6090 | 168 | 24360 | 265 | 1.472 |
| SAE 100R15-16 | 1" | 25.4 | 39.2 | 42.0 | 6090 | 168 | 24360 | 330 | 1.984 |
| SAE 100R15-20 | 1.1/4″ | 31.8 | 50.0 | 42.0 | 6090 | 168 | 24360 | 445 | 3.519 |
| SAE 100R15-24 | 1.1/2″ | 38.1 | 58.2 | 42.0 | 6090 | 168 | 24360 | 530 | 4.499 |
| SAE 100R15-32 | 2″ | 50.8 | 72.0 | 35.0 | 5075 | 140 | 20300 | 640 | 6.449 |
Qu'est-ce qu'un tuyau hydraulique en spirale
Un tuyau hydraulique en spirale, ou flexible en spirale, est un tuyau hydraulique haute pression qui est un élément essentiel des systèmes hydrauliques utilisés dans des dizaines d'industries. Les tuyaux en spirale doivent leur nom à leur renfort, qui est constitué de plusieurs couches de fil d'acier (généralement quatre ou six couches) qui sont torsadées ensemble et empilées dans des directions alternées pour créer une forme « en spirale ». Parmi les deux principaux types de tuyaux hydrauliques en caoutchouc (tressés ou en spirale), les tuyaux hydrauliques en spirale sont le choix préféré pour les applications à haute pression et les conditions extrêmes, et la rigidité supplémentaire de leur construction en spirale les rend plus résistants et plus sûrs que les tuyaux hydrauliques tressés plus flexibles. Cependant, en raison de cette rigidité, le rayon de courbure des tuyaux en spirale est nettement plus petit que celui des tuyaux tressés. Comme pour toutes choses, le type de tuyau à choisir dépend de l'application.
Où peut-on utiliser le tuyau hydraulique en spirale ?
Les flexibles spiralés sont des flexibles hydrauliques haute pression fiables et robustes qui permettent d'effectuer des travaux lourds en toute sécurité et efficacité. Ils sont populaires dans des secteurs tels que la construction, l'exploitation minière, l'agriculture, l'entretien des routes et toute application nécessitant de gérer des pressions de pointe élevées et des conditions de fonctionnement rigoureuses. Les flexibles hydrauliques spiralés sont polyvalents et très recherchés. Par conséquent, il existe de nombreuses catégories, types et tailles de flexibles spiralés différents, de sorte qu'il peut être difficile et écrasant de trouver le flexible et la taille adaptés à votre activité.
Différence entre les tuyaux hydrauliques spiralés et tressés ?
Construction
Pour les tuyaux tressés, comme son nom l'indique, cette couche est constituée de fils d'acier qui se croisent alternativement pour former une tresse. Le processus de fabrication est assez complexe et nécessite l'utilisation de grandes machines à tresser pour former la tresse sur une chambre à air extrudée. Il nécessite également un protocole d'inspection de qualité approfondi pour garantir que la tresse ne se fende pas ; sinon, l'épaisseur du produit final sera affectée.
Les tuyaux spiralés, quant à eux, sont également dotés de fils d'acier enroulés autour du tube intérieur, mais au lieu de s'entrelacer, ils sont disposés en parallèle selon un motif en spirale. La fabrication d'un tuyau hydraulique spiralé est généralement plus rapide qu'un tuyau tressé car il comporte le même nombre de couches de renfort.
Flexibilité
Les tuyaux tressés sont plus flexibles que les tuyaux spiralés. En effet, le motif entrelacé de la tresse lui confère une résistance à la traction plus élevée. Les tuyaux hydrauliques spiralés nécessitent des couches supplémentaires de contre-hélice pour résister à la même pression que les tuyaux hydrauliques tressés, ce qui augmente leur diamètre extérieur et réduit leur rayon de courbure minimal. Par conséquent, les tuyaux hydrauliques tressés sont idéaux pour les applications qui nécessitent que le tuyau soit torsadé dans une position non conventionnelle pour être installé.
Durabilité
La durabilité est un domaine dans lequel les tuyaux spiralés surpassent les tuyaux tressés. Dans les systèmes hydrauliques où les changements de pression se produisent fréquemment, les tuyaux ont tendance à se dilater et à se contracter pour compenser les pics et les chutes de pression. Au fil du temps, ces changements peuvent entraîner une perte de résistance à la traction des tuyaux tressés à mesure que l'étanchéité entre eux s'affaiblit. De plus, le frottement entre les fils tressés génère de la chaleur, ce qui dégrade les performances des tubes intérieurs et extérieurs. Les tresses en spirale ont tendance à présenter une plus grande résistance aux changements de pression, ce qui les rend plus durables à long terme.
Applications
La plupart des tuyaux tressés conviennent aux applications à basse et moyenne pression, telles que les conduites de retour, les ascenseurs hydrauliques et les gros moteurs. Les tuyaux spiralés sont idéaux pour les entraînements hydrostatiques qui fonctionnent à des pressions plus élevées et présentent des changements de pression rapides. Ils sont le plus souvent utilisés dans les machines lourdes spécialisées de grande taille, telles que les excavatrices minières et les camions à benne basculante tout-terrain.
