GR7 (SAE 100R7/EN 855 R7) Tuyau hydraulique
Tuyau hydraulique thermoplastique
SAE 100R7 est un tuyau hydraulique en élastomère thermoplastique utilisé pour les applications à moyenne pression. Il est généralement utilisé pour transporter des fluides à base de pétrole, des fluides à base d'eau, du gaz de pétrole liquéfié, des carburants et des transferts de liquide dans des systèmes hydrauliques à basse et moyenne pression. Il s'applique à diverses industries telles que la construction, l'exploitation minière, l'agriculture, la construction navale, les machines, l'automobile et l'aérospatiale. En raison de sa bonne stabilité chimique et de sa résistance à l'usure, SAE 100R7 est également couramment utilisé pour la transmission hydraulique dans des environnements à haute température.

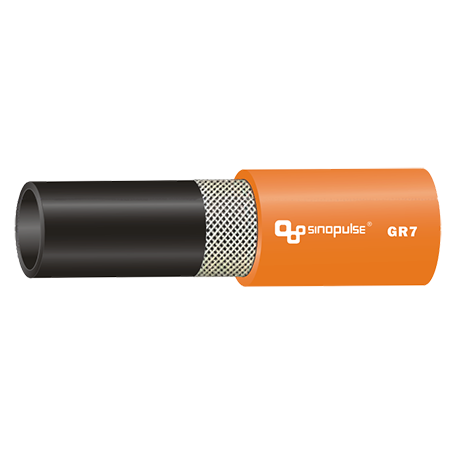

SAE100 R7 Structure:
1. Caoutchouc intérieur : thermoplastique
2. Renforcement : Un fil d'acier synthétique à haute résistance tressé.
3. Couverture : Nylon haute flexibilité ou thermoplastique
4. Plage de température : -40℃ à +93℃
5.Principale application： Utilisation avec des fluides à base de pétrole, d'eau et de produits synthétiques à moyenne pression
La spécification du tuyau hydraulique en résine de caoutchouc SAE 100 R7/DIN EN855
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| SAE100R7-02 | 1/8″ | 3.3 | 8.5 | 17.2 | 2494 | 69 | 9991 | 13 | 0.038 |
| SAE100R7-03 | 3/16″ | 4.8 | 10.8 | 20.7 | 3002 | 83 | 11992 | 20 | 0.080 |
| SAE100R7-04 | 1/4″ | 6.4 | 13.0 | 20.7 | 3002 | 83 | 11992 | 33 | 0.120 |
| SAE100R7-05 | 5/16″ | 7.9 | 15.1 | 17.2 | 2494 | 69 | 9991 | 46 | 0.145 |
| SAE100R7-06 | 3/8″ | 9.5 | 17.0 | 15.5 | 2248 | 62 | 9005 | 51 | 0.170 |
| SAE100R7-08 | 1/2″ | 12.7 | 20.7 | 13.8 | 2001 | 55 | 8004 | 76 | 0.250 |
| SAE100R7-10 | 5/8″ | 15.9 | 23.0 | 13.8 | 2001 | 55 | 8004 | 86 | 0.300 |
| SAE100R7-12 | 3/4″ | 19.1 | 26.0 | 11.5 | 1668 | 45 | 6525 | 150 | 0.346 |
| SAE100R7-16 | 1″ | 25.4 | 32.0 | 6.9 | 1001 | 28 | 4060 | 180 | 0.422 |
La spécification du tuyau hydraulique SAE 100 R7/DIN EN855TWIN LINE
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| SAE100R7-03 | 3/16″ | 4.8 | 23.6 | 20.7 | 3002 | 83 | 12006 | 23 | 0.160 |
| SAE100R7-04 | 1/4″ | 6.4 | 28.0 | 20.7 | 3002 | 83 | 12006 | 35 | 0.260 |
| SAE100R7-05 | 5/16″ | 7.9 | 32.0 | 17.2 | 2494 | 69 | 10005 | 50 | 0.320 |
| SAE100R7-06 | 3/8″ | 9.5 | 36.0 | 15.5 | 2248 | 62 | 8990 | 60 | 0.370 |
| SAE100R7-08 | 1/2″ | 12.7 | 43.0 | 15.0 | 2175 | 60 | 8700 | 80 | 0.550 |
La spécification du tuyau hydraulique SAE 100 R7/DIN EN855 (fil d'acier)
| N° de pièce | I.D. | O.D. | W.P | PB | B.R | WT | |||
| Se précipiter | Pouce | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| SAE100R7-02 | 1/8″ | 3.3 | 8.8 | 30.0 | 4350 | 120 | 17400 | 20 | 0.100 |
| SAE100R7-03 | 3/16″ | 4.8 | 10.8 | 20.7 | 3002 | 83 | 12006 | 20 | 0.100 |
| SAE100R7-04 | 1/4″ | 6.4 | 11.3 | 25.0 | 3625 | 110 | 15950 | 30 | 0.200 |
| SAE100R7-05 | 5/16″ | 7.9 | 14.0 | 20.0 | 2900 | 80 | 11600 | 46 | 0.200 |
| SAE100R7-06 | 3/8″ | 9.5 | 16.0 | 18.0 | 2610 | 72 | 10440 | 60 | 0.300 |
| SAE100R7-08 | 1/2″ | 12.7 | 19.0 | 16.0 | 2320 | 64 | 9280 | 76 | 0.400 |
| SAE100R7-10 | 5/8″ | 15.9 | 22.0 | 13.8 | 2001 | 55 | 8004 | 86 | 0.400 |
| SAE100R7-12 | 3/4″ | 19.1 | 26.0 | 11.5 | 1668 | 45 | 6525 | 150 | 0.500 |
| SAE100R7-16 | 1″ | 25.4 | 32.0 | 6.9 | 1001 | 28 | 4002 | 180 | 0.700 |
Matière première:
Matériau en caoutchouc importé du Vietnam et de la Thaïlande
Fil d'acier à haute résistance à la traction 2750Mpa de l'usine chinoise de première classe
Produits flexibles hydrauliques puissants, sûrs et stables
Bonne dispersibilité, pression d'appui élevée et performances d'impulsion supérieures.
Excellente résistance à l'huile, résistance à la chaleur et résistance au vieillissement.
Excellente résistance à la flexion et à la fatigue
Atelier Usine :
Sinopulse est un fabricant 100% de tuyaux hydrauliques et de tuyaux industriels, y compris tous les champs pétrolifères, l'agriculture, le transport, la construction, l'exploitation minière et la foresterie.
Production journalière 500 000 mètres de flexibles, atelier de 40 000 m²
40 lignes de production, impliquant des machines à joint à grande vitesse, des machines à tresser, des machines à spirale à grande vitesse, des machines industrielles automatiques Italie VP et des équipements de test de laboratoire de série complète
120 travailleurs qualifiés, 6 ingénieurs avec 2 conseillers techniques de sociétés internationales célèbres, 2 départements QC et 2 gestionnaires d'entrepôt font partie de nos charmantes personnes.
50 commerciaux et trois groupes de spécialistes de la logistique servent nos clients d'Italie, d'Allemagne, du Royaume-Uni, d'Espagne, des États-Unis, du Canada, du Brésil, d'Argentine, de Panama, du Pérou, du Chili, du Viet Nam, d'Indonésie, d'Australie et de Roumanie
Laboratoire:
Notre usine présente une gamme complète d'équipements de test de laboratoire. Il dispose de capacités de laboratoire avancées pour effectuer des tests de qualité des produits et des travaux de recherche et développement afin de garantir une qualité de produit stable et excellente.
Après l'achat des matières premières, nous testons chaque lot pour nous assurer qu'ils répondent aux exigences techniques de notre produit.
Après la production, nous testons chaque tuyau, sa pression de travail et d'éclatement, et effectuons un test d'impulsion pour chaque commande pour nous assurer qu'il est qualifié 100% après avoir quitté l'usine.
Nous nous efforçons de fournir à nos clients des tuyaux de premier ordre, faisant tout notre possible pour assurer leur qualité.
"Permettez à nos utilisateurs finaux de se sentir à l'aise dans l'utilisation et en sécurité dans la conduite !" est notre objectif commun.
L'emballage du produit:
1. Lors de l'emballage de flexibles hydrauliques, de cartons ou de caisses en bois selon les exigences du client.
2. Nous emballerons le tuyau après avoir terminé la production du tuyau.
3. Généralement, des sacs tissés et des films plastiques sont utilisés pour l'emballage.
4. Un emballage spécial peut être fourni selon les exigences du client. L'emballage spécial est une demande des clients comestibles ACC Ording.
