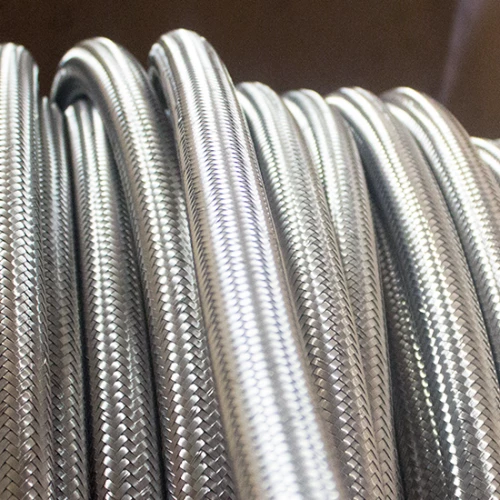

Tubo flessibile in acciaio inossidabile
Tubo flessibile Helix in acciaio inox è un tubo multiuso di alta qualità per molte applicazioni. È ideale per l'uso nell'industria alimentare, delle bevande, chimica e farmaceutica. È adatto anche per l'industria automobilistica, marittima, agricola e industriale.
Descrizione del prodotto
Temperatura:
da -200°C fino a 600°C
Pressione:
Le pressioni di esercizio massime sono fino a 6000 psi, a seconda delle dimensioni e delle condizioni operative
La condizione di funzionamento continuo sarà l'utilizzo del dispositivo solo negli ambienti consigliati:
vapore;
acqua;
gas;
prodotti petroliferi;
criogenia;
chimica.
Lo sviluppatore ha fornito la possibilità di utilizzare diversi tipi di raccordi di collegamento:
BRS;
per saldatura;
filettato;
flangiato.
|
Diametro nominale (mm) (pollici)
|
Diametro interno (mm)
|
Diametro esterno (mm)
|
Raggio di curvatura minimo (mm)
|
Pressione applicabile (MPa)
|
Peso (kg/m)
|
||||
|
Corpo principale
|
Singola treccia
|
Stato statico
|
Stato dinamico
|
Singola treccia
|
Doppia treccia
|
Corpo principale
|
Singola treccia
|
||
|
1/4"
|
6.3
|
9.0
|
10.5
|
35
|
150
|
6.4
|
10.0
|
0.06
|
0.15
|
|
5/16"
|
7.9
|
10.9
|
12.5
|
45
|
160
|
6.4
|
10.0
|
0.08
|
0.18
|
|
3/8"
|
10.8
|
15.2
|
16.8
|
50
|
180
|
5.0
|
8.0
|
0.13
|
0.28
|
|
1/2"
|
13.4
|
18.5
|
20.0
|
64
|
240
|
4.0
|
6.4
|
0.17
|
0.35
|
|
5/8"
|
16.0
|
21.5
|
23.0
|
80
|
300
|
3.5
|
5.0
|
0.20
|
0.40
|
|
3/4"
|
19.1
|
25.6
|
27.2
|
95
|
340
|
3.0
|
4.5
|
0.24
|
0.50
|
|
1"
|
25.4
|
32.6
|
34.2
|
100
|
400
|
2.5
|
4.0
|
0.38
|
0.75
|
|
1-1/4"
|
32.9
|
40.6
|
42.2
|
130
|
480
|
2.5
|
4.0
|
0.48
|
0.96
|
|
1-1/2"
|
39.3
|
47.6
|
50.2
|
200
|
600
|
2.5
|
4.0
|
0.50
|
1.00
|
|
2"
|
50.8
|
61.5
|
63.5
|
240
|
780
|
2.5
|
4.0
|
0.88
|
1.75
|
Possiamo produrre acciaio inossidabile flessibile tubi con flangia saldata secondo le esigenze del cliente.
