SAE СИДЕНЬЕ С КОНУСОМ 90° ВНУТРЕННЯЯ(27811)
SAE СИДЕНЬЕ С КОНУСОМ 90° ВНУТРЕННЯЯ(27811)
Материал: углеродистая сталь, нержавеющая сталь, латунь;
Обработка поверхности: оцинковать желтым цинком, черным цинком, цинком без Cr6 и никелем;
Применение: широко используется в гидравлических и жидкостных системах транспортировки в машиностроении, нефтедобывающей, горнодобывающей, строительной, транспортной, пищевой и других отраслях промышленности.

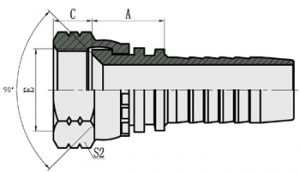

ЧАСТЬ № | РЕЗЬБА Е | ОТВЕРСТИЕ ШЛАНГА | РАЗМЕРЫ | |||
DN | БРОСАТЬСЯ | A | C | S2 | ||
27811-04-03 | 7/16″*20 | 5 | 03 | 14 | 9 | 15 |
27811-04-04 | 7/16″*20 | 6 | 04 | 15 | 9 | 15 |
27811-05-05 | 1/2″*20 | 8 | 05 | 15.5 | 9.5 | 17 |
27811-06-04 | 5/8″*18 | 6 | 04 | 17 | 11.3 | 22 |
27811-06-05 | 5/8″*18 | 6 | 05 | 17 | 11.3 | 22 |
27811-06-06 | 5/8″*18 | 10 | 06 | 17 | 11.3 | 22 |
27811-08-08 | 3/4″*16 | 12 | 08 | 18 | 11 | 24 |
27811-10-08 | 7/8″*14 | 12 | 08 | 18.5 | 13 | 27 |
27811-10-10 | 7/8″*14 | 16 | 10 | 20 | 13 | 27 |
27811-12-12 | 1.1/16″ *14 | 20 | 12 | 21.5 | 14.3 | 32 |
| Примечание:1. Для использования с плетеными шлангами. 2. При использовании со спиральными шлангами номер фитинга шланга 27812-xx-xx. | ||||||
