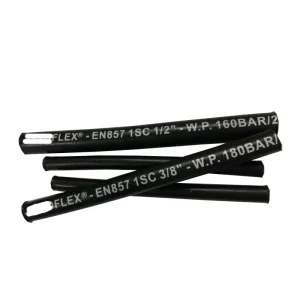

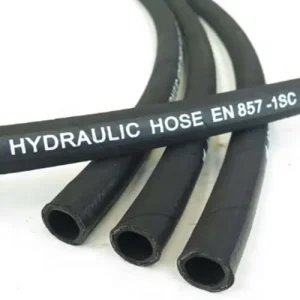

EN 857 1SC Hydraulikschlauch
EN 857 1SC Stahldrahtverstärkter Hydraulikschlauch besteht aus drei Teilen: Rohr, Verstärkung und Abdeckung. Das Rohr besteht aus ölbeständiger synthetischer Kautschuk, geeignet für Flüssigkeiten auf Mineralölbasis, Wasser sowie Öle und Schmiermittel, abrieb- und korrosionsbeständig. Die Verstärkung besteht aus eine Lage hochfester geflochtener Stahldraht, wodurch der Schlauch hohen Drücken standhält. Die Hülle besteht aus öl-, abrieb-, korrosions-, witterungs- und alterungsbeständiger Synthesekautschuk, MSHA-zugelassen. Es ist ein flexibler Schlauch und weit verbreitet im Hydrauliksektor für Drücke von 88 bis 225 bar.

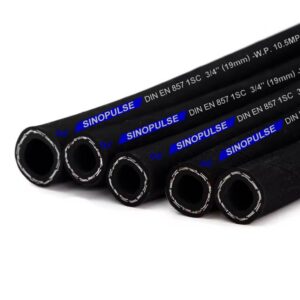

Seine Struktur, Zusammensetzung und Anwendungen ähneln denen von 1SN-Schläuchen. Dieser Hydraulikschlauch besteht aus einer ölbeständigen Innenseele aus synthetischem Gummi, einer einfach geflochtenen Stahldrahtverstärkung und einer öl- und witterungsbeständigen Außenhaut aus synthetischem Gummi. Der Unterschied besteht darin, dass er kleinere Außendurchmesser hat, die löst das Problem des kompakten und engen Installationsraums einiger Geräterohrleitungen. Sein Nenndurchmesser (DN) reicht von 1/4" bis 1"und minimale Biegeradien von 75 mm bis 230 mm
1SC-Schläuche für den Einsatz mit Hydraulikflüssigkeiten auf Mineralölbasis, mit einem Betriebstemperaturbereich von -40 °C bis +100 °C. Sie werden häufig in Landmaschinen, Frontladern, Hebebühnen und automatisierten Maschinen eingesetzt und sind für die Verwendung mit biobasiertem Öl geeignet.
Benötigen Sie einen 1sc-Hydraulikschlauch? Dann sind Sie hier genau richtig. Damit Sie Ihre Hydraulikschlauchleitung schnell montieren können, produziert Sinopulse alle Arten von Hydraulikschläuchen direkt im Produkt, sobald Sie Ihre Auswahl ändern.
Haben Sie Fragen oder fehlt Ihnen etwas? Schreiben Sie uns eine E-Mail oder rufen Sie uns an. Das Sinopulse-Team steht Ihnen jederzeit gerne zur Verfügung.
Hydraulikschlauch EN 857 1SC wird typischerweise mit einem einlagige Stahldrahtverstärkung und eine synthetische Gummiabdeckung, die ihm Flexibilität und Haltbarkeit. Es wird in Hydrauliksystemen mit niedrigem bis mittlerem Druck eingesetzt und ist in verschiedenen Branchen weit verbreitet, darunter Industriemaschinen, Baumaschinen und die Landwirtschaft. Hier sind einige Anwendungsbeispiele:
- Industriemaschinen: Der Schlauch EN 857 1SC kann in Werkzeugmaschinen, Spritzgussmaschinen und hydraulischen Pressen verwendet werden.
- Baumaschinen: Der Schlauch EN 857 1SC kann in Baggern, Ladern und Baggerladern zur hydraulischen Kraftübertragung verwendet werden.
- Landwirtschaftliche Maschinen: Der Schlauch EN 857 1SC kann auch in landwirtschaftlichen Maschinen wie Traktoren, Erntemaschinen und Bewässerungssystemen verwendet werden.
- Transport: Der Schlauch EN 857 1SC kann in verschiedenen Branchen zum Transport von Hydraulikflüssigkeiten, Flüssigkeiten auf Wasserbasis und Luft verwendet werden.
- Hydraulikflüssigkeiten und Schmieröle auf Mineralölbasis: Der Schlauch EN 857 1SC ist für den Einsatz mit Hydraulikflüssigkeiten und Schmierölen auf Mineralölbasis geeignet.
EN 857 1SC Konstruktion:
Innenrohr: ölbeständiger Synthesekautschuk.
Verstärkung: eine Umflechtung aus hochfestem Stahldraht.
Umschlag: witterungs- und ölbeständiger Synthesekautschuk.
Merkmal
Temperaturbereich: -40 ℃ bis +100 ℃ (-40 °F bis +212 °F).
Hauptanwendungen: geeignet für Nieder- und Mitteldruckanwendungen mit engen Bögen für Hydraulikflüssigkeiten auf Öl- oder Wasserbasis (HL, HLP, HLPD, HVLP, HFA, HFAS, HFB, HFC)
Geltende Normen: ISO 11237 1SC, EN 857 1SC
Die Spezifikation des Hydraulikschlauchs DIN EN857 1SC
| Teil Nr. | I.D. | O.D. | W.P | B.P | B.R | W.T | |||
| Gedankenstrich | Zoll | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| EN857 1SC-04 | 1/4" | 6.4 | 13.5 | 22.5 | 3263 | 90 | 13050 | 75 | 0.173 |
| EN857 1SC-05 | 5/16" | 7.9 | 14.5 | 21.5 | 3118 | 85 | 12325 | 85 | 0.194 |
| EN857 1SC-06 | 3/8" | 9.5 | 16.9 | 18.0 | 2610 | 72 | 10440 | 90 | 0.244 |
| EN857 1SC-08 | 1/2" | 12.7 | 20.4 | 16.0 | 2320 | 64 | 9280 | 130 | 0.328 |
| EN857 1SC-10 | 5/8" | 15.9 | 23.0 | 13.0 | 1885 | 52 | 7540 | 150 | 0.416 |
| EN857 1SC-12 | 3/4" | 19.1 | 26.7 | 10.5 | 1523 | 42 | 6090 | 180 | 0.500 |
| EN857 1SC-16 | 1" | 25.4 | 34.9 | 8.7 | 1262 | 35.2 | 5075 | 230 | 0.713 |
Herunterladen
SINOPULSE HYDRAULIKSCHLAUCHKATALOG
Sinopulse Fabrik
Rohmaterial:
Importiertes Gummimaterial aus Vietnam und Thailand
Stahldraht mit hoher Zugfestigkeit von 2750 MPa aus Chinas erstklassiger Fabrik
Leistungsstarke, sichere und stabile Hydraulikschlauchprodukte
Gute Dispergierbarkeit, hoher Auflagedruck und hervorragende Pulsleistung.
Hervorragende Ölbeständigkeit, Hitzebeständigkeit und Alterungsbeständigkeit.
Hervorragende Biegefestigkeit und Ermüdungsbeständigkeit
Fabrikwerkstatt:
Sinopulse ist ein 100%-Hersteller von Hydraulikschläuchen und Industrieschläuchen, einschließlich aller Ölfelder, der Landwirtschaft, des Transportwesens, des Bauwesens, des Bergbaus und der Forstwirtschaft.
Tagesleistung 500.000 Meter Schläuche, Werkstattfläche 40.000 m²
40 Produktionslinien, darunter Hochgeschwindigkeits-Verbindungsmaschinen, Flechtmaschinen, Hochgeschwindigkeits-Spiralmaschinen, automatische Industriemaschinen von Italy VP und Labortestgeräte der kompletten Serie
120 Facharbeiter, 6 Ingenieure mit 2 technischen Beratern von namhaften internationalen Unternehmen, 2 Qualitätskontrolle-Abteilungen und 2 Lagerverwalter gehören zu unseren netten Mitarbeitern.
50 Vertriebs- und drei Gruppen von Logistikspezialisten betreuen unsere Kunden aus Italien, Deutschland, Großbritannien, Spanien, den USA, Kanada, Brasilien, Argentinien, Panama, Peru, Chile, Vietnam, Indonesien, Australien und Rumänien
Labor:
Unsere Fabrik stellt ein komplettes Sortiment an Laborprüfgeräten vor. Das Unternehmen verfügt über fortschrittliche Laborkapazitäten zur Durchführung von Produktqualitätsprüfungen sowie Forschungs- und Entwicklungsarbeiten, um eine stabile und hervorragende Produktqualität sicherzustellen.
Nach dem Einkauf der Rohstoffe testen wir jede Charge, um sicherzustellen, dass sie den technischen Anforderungen unseres Produkts entspricht.
Nach der Produktion testen wir jeden Schlauch auf seinen Arbeits- und Berstdruck und führen für jede Bestellung einen Impulstest durch, um sicherzustellen, dass er nach Verlassen des Werks 100%-qualifiziert ist.
Wir sind bestrebt, unseren Kunden erstklassige Schläuche zu liefern und tun alles, was wir können, um deren Qualität sicherzustellen.
„Unsere Endverbraucher sollen sich bei der Nutzung wohl und beim Fahren sicher fühlen!“ ist unser gemeinsames Ziel.
Produktverpackung:
1. Beim Verpacken von Hydraulikschläuchen Kartons oder Holzkisten nach Kundenwunsch.
2. Wir verpacken den Schlauch nach Abschluss der Schlauchproduktion.
3. Zum Verpacken werden im Allgemeinen gewebte Beutel und Kunststofffolien verwendet.
4. Sonderverpackungen können je nach Kundenwunsch bereitgestellt werden. Eine spezielle Verpackung ist ein Wunsch der Kunden von Edible ACC Ording.
Beispiel für eine durchgehende Marken-Layline:

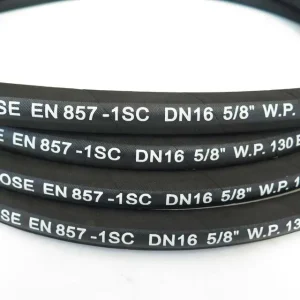

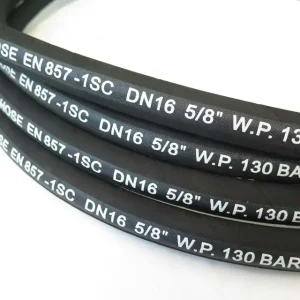

| SINOPULSE HYDRAULIKSCHLAUCH G1SC-4 EN 857 1SC 1/4" (DN6.3) Max. Druck 22,5 MPa (3263 PSI) -2Q11- |
Finden Sie einen vertrauenswürdigen Schlauchfabrik. Alle Anforderungen und Probleme können uns jederzeit fragen.
Was ist ein EN 857 1SC-Schlauch
Der Schlauch entspricht der Spezifikation EN857 1SC. Der Industriestandardschlauch wird nach strengen internationalen Qualitätsspezifikationen hergestellt, um eine gleichbleibende Leistung zu gewährleisten. Er wurde mit einer universellen Eindrahtkonstruktion entwickelt, um den globalen Industriestandards zu entsprechen. Er bietet eine lange Lebensdauer und ist mit einer Vielzahl von Flüssigkeiten kompatibel.
Unterschied zwischen EN 857 1SC und SAE 100R1
Der Hydraulikschlauch EN 857 1 SC ist mit einem hochfesten Stahldrahtgeflecht verstärkt. Er hat eine ähnliche Leistung wie SAE 100 R1, jedoch einen kleineren Biegeradius. Der Hochdruck-Hydraulikschlauch 1 SC mit einfacher Geflechtung ist für Hochdruckbedingungen geeignet, bei denen eine enge Verlegung erforderlich ist.
Unterschiede zwischen EN 857 1SC und EN856 1SN
Der im Vergleich zur Serie 1 SN reduzierte Querschnitt macht den EN 857 1SC-Schlauch besonders nützlich bei beengten Platzverhältnissen
Wie hoch ist der Arbeitsdruck des 1/2" EN 857 1SC Schlauches
Der Arbeitsdruck des EN 857 1SC-Schlauchs variiert je nach Innendurchmesser und liegt zwischen 1262 psi (8,7 MPa/88 bar) und 3263 psi (22,5 MPa/225 bar), und der Arbeitsdruck des Schlauchs mit einem Innendurchmesser von 1/2 Zoll beträgt 2320 psi.
