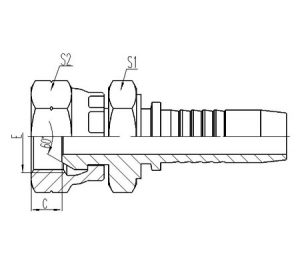

BSP HEMBRA 60° JUNTA CÓNICA DOBLE HEXÁGONO (22611D)
BSP HEMBRA 60° JUNTA CÓNICA DOBLE HEXÁGONO (22611D)
Material: acero al carbono, acero inoxidable, latón;
Tratamiento de superficie: galvanizar Zinc amarillo, Zinc negro, Zinc sin Cr6 y Níquel;
Aplicación: ampliamente utilizado en los sistemas de transporte hidráulico y de fluidos de maquinaria, yacimientos petrolíferos, minas, construcción, transporte, alimentación y otras industrias.
|
|
E |
ORIFICIO DE LA MANGUERA |
DIMENSIONES |
|||
|
Nº DE PIEZA |
HILO E |
DN |
DASH |
C |
S1 |
S 2 |
|
22611D-04-04 |
G1/4″X19 |
6 |
04 |
5.5 |
19 |
19 |
|
22611D-06-06 |
G3/8″X19 |
10 |
06 |
6.3 |
22 |
22 |
|
22611D-08-08 |
G1/2″X14 |
12 |
08 |
7.5 |
27 |
27 |
|
22611D-10-08 |
G5/8″X14 |
12 |
08 |
9.5 |
30 |
30 |
|
22611D-12-08 |
G3/4″X14 |
12 |
08 |
10.9 |
32 |
32 |
|
22611D-12-12 |
G3/4″X14 |
20 |
12 |
10.9 |
32 |
32 |
|
22611D-16-16 |
G1″X11 |
25 |
16 |
11.7 |
41 |
41 |
|
22611D-20-20 |
G1.1/2″X11 |
32 |
20 |
11 |
50 |
50 |
Nota: 1. Para uso con mangueras trenzadas. 2. Si se utiliza con mangueras en espiral, el número de serie del racor es 22612D -xx-xx.
