Manguera hidráulica EN 856 4SP
Mangueras hidráulicas EN 856 4SP | Alta presión
Manguera EN 856 4SP es una manguera hidráulica de alta presión con refuerzo en espiral de cuatro alambres Diseñado para soportar condiciones extremas y proporcionar un rendimiento confiable en aplicaciones de maquinaria pesada.
La manguera EN 856 4SP es una manguera hidráulica multiespiralEs adecuada para aplicaciones en exteriores, como equipos forestales y mineros. La manguera es resistente a las llamas, a la estática, a la abrasión y a la fatiga por impulso. Similar a la manguera hidráulica EN 856 4SHLa manguera EN 856 4SP tiene una mayor presión de trabajo bajo la misma temperatura de trabajo. Se compone de tres partes: tubo, refuerzo y cubierta. El tubo está hecho de caucho sintético resistente al aceite, lo que hace que la manguera sea resistente a la abrasión y la corrosión, y permite el transporte de fluidos hidráulicos derivados del petróleo con facilidad en un rango de -40 °F a +212 °F. El refuerzo está hecho de Cuatro capas de refuerzo en espiral de alambre de acero de alta resistencia, lo que le proporciona la resistencia y durabilidad necesarias para soportar altas presiones de hasta 6000 psi. La cubierta está hecha de caucho sintético resistente a la abrasión y al ozono, lo que hace que la manguera sea resistente a la abrasión, la corrosión y el envejecimiento, aceptado por MSHA
La manguera hidráulica DIN EN 856 4SP está diseñada para aplicaciones de muy alta presión con fluidos hidráulicos derivados del petróleo. Esta manguera hidráulica de alta calidad cumple con los estrictos requisitos de la norma DIN EN 856 4SP, garantizando un rendimiento fiable y una larga vida útil en aplicaciones exigentes. Su construcción de cuatro capas en espiral de alambre de acero de alta resistencia y su clasificación de alta presión la hacen ideal para su uso en líneas hidráulicas de alta presión de 165 a 450 bar.

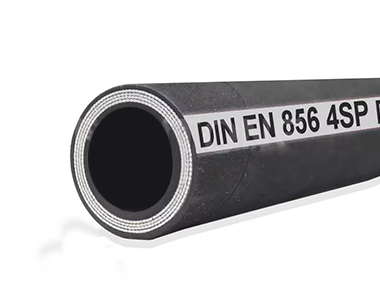

Estructura
Tubo interior: Caucho sintético resistente al aceite negro de alta calidad

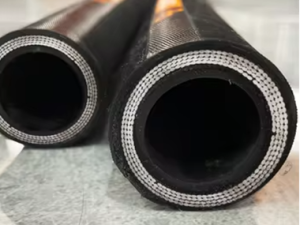

Refuerzo: Cuatro capas en espiral de alambre de acero de alta resistencia
Compuesto de cubierta: Caucho sintético negro resistente a la abrasión, a la corrosión y al aceite, resistente a la exposición a diversos ambientes, a la precipitación y a la radiación UV.
Característica
Gama de temperaturas: -40 °C a +125 °C (-40 °F a +230 °F)
Aplicación: Las aplicaciones de muy alta presión se utilizan para fluidos hidráulicos a base de petróleo.
Especificación de la manguera hidráulica EN 856 4SP
| Nº de pieza | IDENTIFICACIÓN. | O.D. | W.P | PA | B.R | peso | |||
| Estrellarse | Pulgada | mm | mm | MPa | PSI | MPa | PSI | mm | kg/m |
| EN8564SP-04 | 1/4" | 6.4 | 18.0 | 45.0 | 6525 | 180 | 26100 | 150 | 0.620 |
| EN8564SP-06 | 3/8" | 9.5 | 20.8 | 44.5 | 6453 | 178 | 25810 | 180 | 0.730 |
| EN8564SP-08 | 1/2" | 12.7 | 24.0 | 41.5 | 6018 | 166 | 24070 | 230 | 0.900 |
| EN8564SP-10 | 5/8" | 15.9 | 27.6 | 35.0 | 5075 | 140 | 20300 | 250 | 1.130 |
| EN8564SP-12 | 3/4" | 19.1 | 31.8 | 35.0 | 5075 | 140 | 20300 | 300 | 1.480 |
| EN8564SP-16 | 1" | 25.4 | 39.7 | 28.0 | 4060 | 112 | 16240 | 340 | 1.980 |
| EN8564SP-20 | 1.1/4" | 31.8 | 50.8 | 21.0 | 3045 | 84 | 12180 | 460 | 2.910 |
| EN8564SP-24 | 1.1/2" | 38.1 | 57.2 | 18.5 | 2683 | 74 | 10730 | 560 | 3.430 |
| EN8564SP-32 | 2" | 50.8 | 69.8 | 16.5 | 2393 | 66 | 9570 | 660 | 4.890 |
Descargar
Catálogo de mangueras hidráulicas sinopulse
Fábrica Sinopulse
Materia prima:
Material de caucho importado Vietnam y Tailandia
Alambre de acero de alta resistencia a la tracción de 2750 Mpa de una fábrica de primera clase de China.
Mangueras hidráulicas potentes, seguras y estables
Buena dispersabilidad, alta presión de soporte y rendimiento de pulso superior.
Excelente resistencia al aceite, resistencia al calor y resistencia al envejecimiento.
Excelente resistencia a la flexión y resistencia a la fatiga
Taller de fábrica:
Sinopulse es un fabricante 100% de mangueras hidráulicas y mangueras industriales, incluidos todos los campos petrolíferos, agricultura, transporte, construcción, minería y silvicultura.
Producción diaria 500.000 metros de mangueras, taller de 40.000 m²
40 líneas de producción, que incluyen máquinas de unión de alta velocidad, máquinas trenzadoras, máquinas espirales de alta velocidad, máquinas industriales automáticas VP de Italia y equipos de prueba de laboratorio de serie completa
120 trabajadores calificados, 6 ingenieros con 2 asesores técnicos de compañías internacionales famosas, 2 departamentos de control de calidad y 2 gerentes de almacén son parte de nuestra encantadora gente.
50 especialistas en ventas y tres grupos de especialistas en logística atienden a nuestros clientes de Italia, Alemania, Reino Unido, España, EE. UU., Canadá, Brasil, Argentina, Panamá, Perú, Chile, Vietnam, Indonesia, Australia, Rumania
Laboratorio:
Nuestra fábrica presenta una gama completa de equipos de prueba de laboratorio. Tiene capacidades de laboratorio avanzadas para realizar pruebas de calidad del producto y trabajos de investigación y desarrollo para garantizar una calidad de producto estable y excelente.
Después de comprar las materias primas, probamos cada lote para asegurarnos de que cumplan con los requisitos técnicos de nuestro producto.
Después de la producción, probamos cada manguera, su presión de trabajo y de ruptura, y realizamos una prueba de pulso para cada pedido para asegurarnos de que tenga la calificación 100% después de salir de la fábrica.
Nos esforzamos por ofrecer a nuestros clientes mangueras de primer nivel, haciendo todo lo posible para garantizar su calidad.
"¡Que nuestros usuarios finales se sientan cómodos en el uso y seguros al conducir!" es nuestro objetivo común.
Empaquetado del producto:
1. Al embalar mangueras hidráulicas, cartones o cajas de madera según los requisitos del cliente.
2. Embalaremos la manguera después de terminar la producción de la manguera.
3. En general, las bolsas tejidas y las películas de plástico se utilizan para empaquetar.
4. Se puede proporcionar un embalaje especial de acuerdo con los requisitos del cliente. El embalaje especial es una solicitud de los clientes de Edible ACC Ording.
Ejemplo continuo de layline de marca

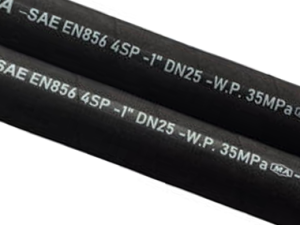

| SINOPULSE G4SP-06 EN 856 4SP 3/8" (DN10) Presión de Agua 45 MPA (6550 PSI) -XXXXX- |
Encuentre un confiable fábrica de mangueras. Cualquier requisito y problema puede consultarnos en cualquier momento.
¿Qué es la norma DIN EN 856 4sp?
La manguera hidráulica en espiral de alambre de acero EN 856 4SP es adecuada para el soporte hidráulico de minas y el equipo relacionado. La manguera es resistente a las llamas y a la electricidad estática. Es casi similar a la manguera hidráulica en espiral de alambre de acero EN 856 4SH en estructura, pero puede soportar una presión de trabajo más alta que la manguera hidráulica en espiral de alambre de acero EN 856 4SH a la misma temperatura. Está compuesta de tres partes: tubo, refuerzo y cubierta. El tubo está hecho de caucho sintético resistente al aceite negro, lo que hace que la manguera sea resistente a la abrasión y la corrosión. El refuerzo está hecho de cuatro capas de alambre de acero en espiral de alta resistencia y alta tensión que está especialmente diseñado para mangueras de caucho, lo que hace que la manguera sea perfectamente resistente a la alta presión. La cubierta está hecha de caucho sintético negro de alta calidad, lo que hace que la manguera sea resistente a la abrasión, la corrosión, los cortes, el clima, el ozono, el aceite y el envejecimiento. Más importante aún, la apariencia es de caucho con superficie de tela. Por lo tanto, la manguera tiene una vida útil más larga.
¿Cómo elegir la manguera hidráulica 4SP adecuada?
Para comprar una manguera de alta presión de 4 SP para sistemas hidráulicos, es necesario conocer las condiciones de funcionamiento y los requisitos del equipo. Ofrecemos una amplia gama de productos de este tipo, que se diferencian en sus parámetros:
Diámetro nominal del canal. Los indicadores varían de un modelo a otro y van desde 4 a 50 mm. Según esto, la marca del producto indica: Manguera EN856 4SP D 12, 20, 50, etc.
Presión de trabajo. Este tipo de manguera está diseñada para presiones medias que van desde 165 a 450 atmósferas, dependiendo del propósito del producto.
Presión de ruptura. Para mangueras con cuatro espiras, el indicador de presión máxima admisible dentro de la red hidráulica es de 660 a 1800 atmósferas.
Radio de curvatura. Este indicador aumenta con el aumento del diámetro de la manguera y varía de 150 a 660 mm.
Temperatura de trabajo. El rango de temperatura permitido es de –40 a +100 grados.
Diámetro exterior e interior. Indicadores necesarios para elegir la manguera adecuada para un determinado tipo de equipo. El tamaño también es importante a la hora de seleccionar los accesorios para mangueras de alta presión: según catálogo o pedido individual.
¿Dónde utilizar la manguera hidráulica 4SP?
Las mangueras EN 856 4SP se utilizan en líneas hidráulicas de ultra alta presión, dispositivos específicos con fuertes condiciones de desgaste, así como circuitos dinámicos de aceite, derivados del petróleo y aplicaciones con golpe de ariete.
En sistemas hidráulicos resistentes a presiones extremadamente altas y condiciones duras, aplicaciones de combustible, anticongelantes, aire y agua, aplicaciones de temperaturas extremadamente bajas.
Las mangueras hidráulicas de alta presión tienen una amplia gama de usos. Los principales son:
Construcción, equipos específicos para carreteras;
Maquinaria agrícola;
Maquinaria y equipo municipal;
Equipo de registro;
Equipos para producción de petróleo y minería;
Equipos industriales para producción, otros fines, aumento de presión en la red hidráulica.
¿Cuál es la diferencia entre las mangas 4SP y 4SH?
Las mangueras 4SP y 4SH tienen el mismo número de capas de alambre (4). Sin embargo, a pesar de la similitud externa y la comparabilidad de los parámetros técnicos, la versión SP tiene una capa exterior más delgada y un radio de curvatura menor.
¿Cuál es el diseño de la manguera 4SP?
El tubo de goma interior de la manguera 4SP garantiza la estanqueidad de la manguera, la resistencia a los aceites y otros productos químicos que se encuentran en el interior de la manguera. El marco de metal multicapa (cuatro capas en el 4SP RVD) protege contra la influencia de la presión interna y externa y el peso del fluido transmitido. La capa exterior está hecha de una composición de goma especial y protege contra la influencia de factores externos (entorno agresivo, temperatura, radiación UV, estrés mecánico).
Para garantizar la máxima resistencia, el marco de metal se coloca en varias capas mediante el método de enrollado, alternando con capas de caucho.
Las mangueras con indexación 4SP están diseñadas para presiones medias y pueden soportar presiones de 165 a 450 bar y temperaturas de funcionamiento de -40 °C a +100 °C.
¿Se puede utilizar 4sp en entornos de baja temperatura?
Sí, en las mangueras diseñadas para su uso a temperaturas extremadamente bajas (hasta -50 °C), la superficie interior está hecha de cauchos sintéticos especialmente seleccionados o polímeros elásticos (caucho de nitrilo, etc.), en este último caso, se utilizan polímeros elásticos, además de suavidad. Resistencia a la congelación, mayor resistencia a líquidos químicamente agresivos.
