VÁLVULA DE RETENÇÃO HIDRÁULICA (AÇO、LATÃO、AÇO INOXIDÁVEL) Série KVU
VÁLVULA DE RETENÇÃO HIDRÁULICA (AÇO、LATÃO、AÇO INOXIDÁVEL) Série KVU
Características
- Conexão por aparafusamento das duas partes
- Desconexão desaparafusando as duas partes
- Configurações padrão 35 KPa (5 PSI)
Especificações técnicas
- AÇO、LATÃO、AÇO INOXIDÁVEL
- NBR
- -25°C a +125°C (-13°F a +257°F)
- De acordo com a norma ISO 7241-2

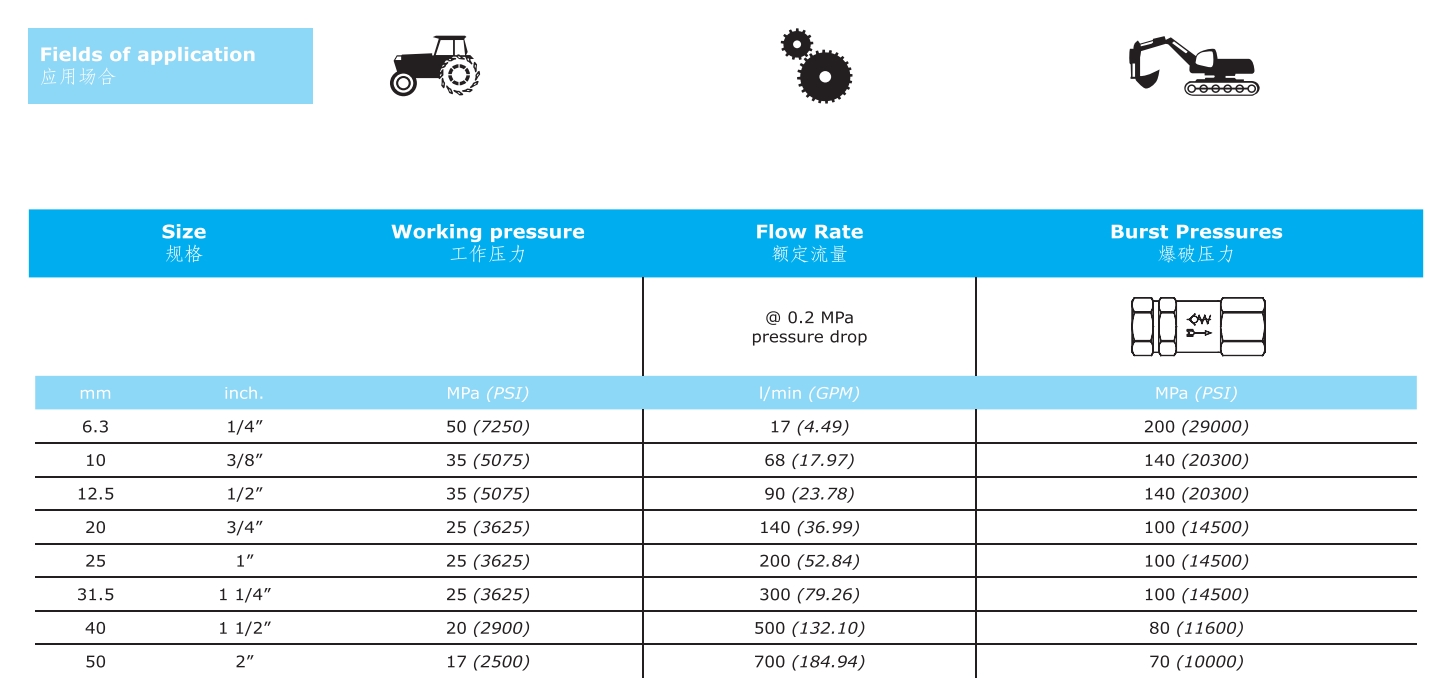

| Tamanho do corpo (pol.) | Pressão nominal (bar) | Taxa de fluxo (L) | Material | Material de vedação padrão | Faixa de temperatura (vedações padrão) |
| 1/4" | 500 | 17 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
| 3/8" | 350 | 68 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
| 1/2" | 350 | 90 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
| 3/4" | 250 | 140 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
| 1" | 250 | 200 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
| 1-1/4" | 250 | 300 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
| 1-1/2" | 200 | 500 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
| 2" | 170 | 700 | Aço carbono/Aço inoxidável/Latão | NBR | -20°C a +125°C |
AÇO
| Número da peça | Tamanho da rosca | Comprimento total (mm) | Tamanho hexadecimal (mm) | Maior diâmetro (mm) | Número da peça | Tamanho da rosca | Comprimento total (polegadas) | Tamanho hexadecimal (polegadas) | Maior diâmetro (polegadas) |
| KVU-02SF | Sol1/4 | 50 | 19 | 22 | KVU-N02SF | TNP1/4 | 1.97 | 0.75 | 0.86 |
| KVU-03SF | Sol3/8 | 60 | 24 | 27 | KVU-N038F | TNP3/8 | 2.36 | 0.94 | 1.06 |
| KVU-04SF | G1/2 | 70 | 27 | 31 | KVU-N045E | TNP1/2 | 2.76 | 1.06 | 1.22 |
| KVU-06SF | Sol3/4 | 86 | 34 | 39 | KVU-N06SF | TNP3/4 | 3.39 | 1.34 | 1.53 |
| KVU-08SF | G1 | 100 | 41 | 46.5 | KVU-N08SF | TNP1 | 3.94 | 1.61 | 1.83 |
| KVU-10SF | G11/4 | 130 | 50 | 57 | KVU-N10SE | TNP11/4 | 5.12 | 1.97 | 2.24 |
| KVU-12SF | G11/2 | 145 | 60 | 68.5 | KVU-N12SF | TNP11/2 | 5.71 | 2.36 | 2.7 |
| KVU-16SF | G2 | 160 | 75 | 85.5 | KVU-N16SF | TNP2 | 6.3 | 2.95 | 3.37 |

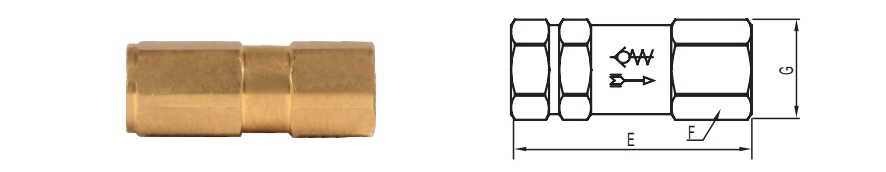

LATÃO
| Número da peça | Tamanho da rosca | Comprimento total (mm) | Tamanho hexadecimal (mm) | Maior diâmetro (mm) | Número da peça | Tamanho da rosca | Comprimento total (polegadas) | Tamanho hexadecimal (polegadas) | Maior diâmetro (polegadas) |
| KVU-02SF | Sol1/4 | 50 | 19 | 22 | KVU-N02SF | TNP1/4 | 1.97 | 0.75 | 0.86 |
| KVU-03SF | Sol3/8 | 60 | 24 | 27 | KVU-N038F | TNP3/8 | 2.36 | 0.94 | 1.06 |
| KVU-04SF | G1/2 | 70 | 27 | 31 | KVU-N045E | TNP1/2 | 2.76 | 1.06 | 1.22 |
| KVU-06SF | Sol3/4 | 86 | 34 | 39 | KVU-N06SF | TNP3/4 | 3.39 | 1.34 | 1.53 |
| KVU-08SF | G1 | 100 | 41 | 46.5 | KVU-N08SF | TNP1 | 3.94 | 1.61 | 1.83 |
| KVU-10SF | G11/4 | 130 | 50 | 57 | KVU-N10SE | TNP11/4 | 5.12 | 1.97 | 2.24 |
| KVU-12SF | G11/2 | 145 | 60 | 68.5 | KVU-N12SF | TNP11/2 | 5.71 | 2.36 | 2.7 |
| KVU-16SF | G2 | 160 | 75 | 85.5 | KVU-N16SF | TNP2 | 6.3 | 2.95 | 3.37 |

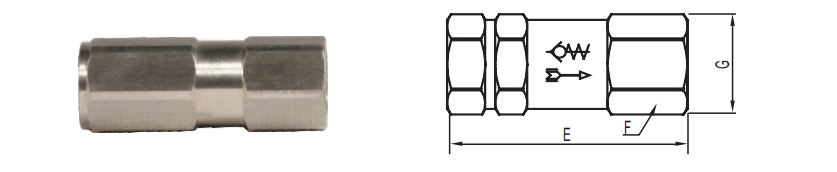

AÇO INOXIDÁVEL
| Número da peça | Tamanho da rosca | Comprimento total (mm) | Tamanho hexadecimal (mm) | Maior diâmetro (mm) | Número da peça | Tamanho da rosca | Comprimento total (polegadas) | Tamanho hexadecimal (polegadas) | Maior diâmetro (polegadas) |
| KVU-02SF | Sol1/4 | 50 | 19 | 22 | KVU-N02SF | TNP1/4 | 1.97 | 0.75 | 0.86 |
| KVU-03SF | Sol3/8 | 60 | 24 | 27 | KVU-N038F | TNP3/8 | 2.36 | 0.94 | 1.06 |
| KVU-04SF | G1/2 | 70 | 27 | 31 | KVU-N045E | TNP1/2 | 2.76 | 1.06 | 1.22 |
| KVU-06SF | Sol3/4 | 86 | 34 | 39 | KVU-N06SF | TNP3/4 | 3.39 | 1.34 | 1.53 |
| KVU-08SF | G1 | 100 | 41 | 46.5 | KVU-N08SF | TNP1 | 3.94 | 1.61 | 1.83 |
| KVU-10SF | G11/4 | 130 | 50 | 57 | KVU-N10SE | TNP11/4 | 5.12 | 1.97 | 2.24 |
| KVU-12SF | G11/2 | 145 | 60 | 68.5 | KVU-N12SF | TNP11/2 | 5.71 | 2.36 | 2.7 |
| KVU-16SF | G2 | 160 | 75 | 85.5 | KVU-N16SF | TNP2 | 6.3 | 2.95 | 3.37 |
