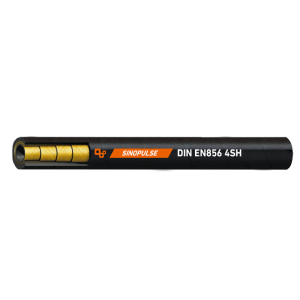

EN 856 4SH Mangueira Hidráulica
Mangueira de alta pressão EN 856 4SH
Mangueira EN 856 4SH é um Mangueira hidráulica com uma classificação de alta pressão, o que o torna adequado para aplicações industriais pesadas, onde os fluidos precisam ser transferidos de forma confiável sob condições de pressão extrema.
É comumente usado em máquinas de construção, equipamentos de mineração e plataformas de perfuração de petróleo e gás para lidar com fluidos hidráulicos, como glicol, óleo mineral, combustível, água e ar.
Isso é fio de aço de alta resistência de quatro camadas em espiral construção e resistência à abrasão, intempéries e óleo fazem dele uma escolha confiável para transferência de fluidos em ambientes agressivos.
Estrutura da mangueira hidráulica EN 856 4SH:
Tubo interno: borracha sintética preta, tornando a mangueira resistente à abrasão, corrosão e óleo.
Reforço: quatro camadas de alta resistência e fio de aço espiralado de alta resistência, tornando a mangueira altamente resistente à alta pressão.
Cobrir: borracha sintética preta de alta qualidade, tornando a mangueira resistente à abrasão, corrosão, intempéries, ozônio, corte, óleo e envelhecimento
Característica
Faixa de temperatura: -40℃（-104 ℉）a +100℃（+212 ℉）
Principais aplicações: aplicações de altíssima pressãousadas para fluidos hidráulicos à base de petróleo.
Ajuste adequado: Para uso com conexões DKM, DKL, DKOL, DKS, DKOS, DKR, DKRO, ORFS, JIC 37°, SFL, SFS. -Femea CM, CORFS, CJIC 37°, CEL, CES, Banjo.
Normas aplicáveis: Normas ISO 3862 4SH, EN 856 4SH.
A especificação da mangueira hidráulica EN 856 4SH
| Número da peça | EU IA | DO | WP | PA | BR | Peso | |||
| Traço | Polegada | milímetros | milímetros | MPa | PSI | MPa | PSI | milímetros | kg/m |
| 4SH-12 | Mangueira hidráulica 3/4" EN 856 4SH | 19.1 | 31.8 | 42.0 | 6090 | 168 | 24360 | 280 | 1.476 |
| 4SH-16 | Mangueira hidráulica EN 856 4SH de 1" | 25.4 | 38.7 | 38.0 | 5510 | 152 | 22040 | 340 | 1.984 |
| 4SH-20 | Mangueira hidráulica 1-1/4" EN 856 4SH | 31.8 | 46.2 | 32.5 | 4713 | 130 | 18850 | 460 | 2.428 |
| 4SH-24 | Mangueira hidráulica 1-1/2" EN 856 4SH | 38.1 | 53.5 | 29.0 | 4205 | 116 | 16820 | 560 | 2.871 |
| 4SH-32 | Mangueira hidráulica EN 856 4SH de 2" | 50.8 | 68.0 | 25.0 | 3625 | 100 | 14500 | 700 | 4.534 |
Fábrica Sinopulse
Matéria-prima:
Material de borracha importado Vietnã e Tailândia
Fio de aço de alta resistência à tração 2750Mpa de fábrica de primeira classe da China
Produtos de mangueiras hidráulicas potentes, seguros e estáveis
Boa dispersibilidade, alta pressão de rolamento e desempenho de pulso superior.
Excelente resistência ao óleo, resistência ao calor e resistência ao envelhecimento.
Excelente resistência à flexão e resistência à fadiga
Oficina de fábrica:
Sinopulse é um fabricante 100% de mangueiras hidráulicas e mangueiras industriais, incluindo todos os campos petrolíferos, agricultura, transporte, construção, mineração e silvicultura.
Produção diária de 500 mil metros de mangueiras, oficina com 40 mil m²
40 linhas de produção, envolvendo máquinas de juntas de alta velocidade, máquinas de trançar, máquinas espirais de alta velocidade, máquinas industriais automáticas Itália VP e equipamentos de teste de laboratório de série completa
120 trabalhadores qualificados, 6 engenheiros com 2 conselheiros técnicos de empresas internacionais famosas, 2 departamentos de controle de qualidade e 2 gerentes de armazém são parte de nosso adorável povo.
50 Vendas e três grupos de especialistas em logística atendem nossos clientes da Itália, Alemanha, Reino Unido, Espanha, EUA, Canadá, Brasil, Argentina, Panamá, Peru, Chile, Vietnã, Indonésia, Austrália, Romênia
Laboratório:
Nossa fábrica apresenta uma gama completa de equipamentos de testes de laboratório. Possui recursos laboratoriais avançados para realizar testes de qualidade de produtos e trabalhos de pesquisa e desenvolvimento para garantir qualidade de produto estável e excelente.
Após a compra das matérias-primas, testamos cada lote para garantir que ele atenda aos requisitos técnicos do nosso produto.
Após a produção, testamos cada mangueira, sua pressão de funcionamento e de ruptura, e realizamos um teste de pulso para cada pedido para garantir que ela seja qualificada como 100% após sair da fábrica.
Nós nos esforçamos para fornecer aos nossos clientes mangueiras de primeira linha, fazendo tudo o que podemos para garantir sua qualidade.
"Fazer com que nossos usuários finais se sintam confortáveis no uso e seguros ao dirigir!" é nosso objetivo comum.
Embalagem do produto:
1. Ao embalar mangueiras hidráulicas, caixas ou caixas de madeira de acordo com as necessidades do cliente.
2. Embalaremos a mangueira após terminar a produção da mangueira.
3. Geralmente, sacos tecidos e filmes plásticos são usados para embalagens.
4. Embalagens especiais podem ser fornecidas de acordo com as necessidades do cliente. Embalagem especial é uma solicitação dos clientes do Edible ACC Ording.
Exemplo de linha de marca contínua:
| MANGUEIRA HIDRÁULICA SINOPULSE G4SH-12 EN856 4SH 3/4" (DN19) WP 42MPa (6090PSI) -2Q11- |
Encontre um confiável fábrica de mangueiras. Quaisquer requisitos e problemas podem nos perguntar a qualquer momento.
O que é EN 856 4SH Mangueira Hidráulica Espiral de Arame de Aço
Esse Mangueira hidráulica espiral de fio de aço EN 856 4SH tem um desempenho de pressão de trabalho mais alto, por isso é muito adequado para condições de trabalho de pressão extremamente alta. Tem excelente desempenho no transporte de óleos hidráulicos à base de petróleo na faixa de temperatura de trabalho de -40 °C a +100 °C. Consiste em três partes: cilindro, reforço e camada protetora. A mangueira é feita de borracha sintética preta resistente a óleo, o que faz com que a mangueira funcione bem ao transportar óleo. O reforço é feito de quatro camadas de fio de aço espiral de alta resistência e alta resistência, especialmente projetado para mangueiras de borracha. Portanto, a mangueira é resistente a alta pressão e tem excelente desempenho em condições de trabalho de alta pressão. O invólucro externo é feito de borracha sintética preta resistente a óleo, resistente à corrosão, resistente à abrasão, resistente às intempéries e resistente ao ozônio, e a aparência é de borracha prensada em tecido.
Onde a mangueira hidráulica espiral de aço EN 856 4SH pode ser usada
Aplicações hidráulicas de altíssima pressão e alto pulso. Esta mangueira é a mangueira EN 856 4SH mais flexível do setor com desempenho de impulso superior (testada para 1.000.000 de ciclos de impulso em um raio de curvatura menor que o padrão EN 856). Compatível com fluidos hidráulicos biodegradáveis, como ésteres sintéticos, poliglicóis e óleos vegetais, bem como fluidos hidráulicos à base de petróleo. A mangueira hidráulica EN 856 4SH pode fornecer óleo hidráulico, líquido e gás. Pode transferir líquidos à base de gasolina, como óleo mineral, óleo hidráulico, óleo combustível e lubrificante. Embora também seja adequada para líquidos à base de água. É aplicável a todos os sistemas hidráulicos em petróleo, transporte, metalurgia, mineração e outras florestas. Em uma palavra, é adequada para todas as aplicações de alta pressão.
Adequado para sistemas hidráulicos da maioria das máquinas e equipamentos móveis de alta pressão.
Máquinas rodoviárias: rolos compactadores, reboques, misturadores e pavimentadoras
Máquinas de construção: guindastes de torre, elevadores
Transporte: carros, caminhões, tanques, trens, aviões
Máquinas ambientais: caminhões de pulverização, aspersores de rua, varredores de rua
Operações offshore: plataformas de perfuração offshore
Navios: barcos, barcaças, petroleiros, navios porta-contentores
Maquinaria agrícola: tratores, colheitadeiras, semeadoras, debulhadoras, fellers
Máquinas de mineração: carregadeiras, escavadeiras, britadeiras de pedra
Diferenças entre EN 856 4SP e EN 856 4SH
Mangueiras hidráulicas EN 856 4SP e EN 856 4SH têm a mesma estrutura. Ambos têm um tubo interno, uma camada de reforço e uma camada externa. Além disso, ambos são adequados para aplicações de pressão extremamente alta. No entanto, a camada de reforço é diferente. EN 856 4SP é reforçado com 4 camadas de trança de fio de aço. Mas EN 856 4SH é uma camada espiral de fio de aço. Na verdade, a camada de reforço de trança de fio de aço pode suportar pressões mais altas. Mas EN 856 4SH também é adequado para seu trabalho hidráulico difícil.
As mangueiras de alta pressão 4 SP são reforçadas com fio de aço e são projetadas para níveis de pressão média em sistemas hidráulicos; as mangueiras de alta pressão 4 SH são reforçadas com molas feitas de fio de aço de alta resistência e são projetadas para sistemas hidráulicos de alta pressão.
diferença entre mangueiras 4sp e 4sh blog
Características técnicas das mangueiras de alta pressão 4SH
Os parâmetros operacionais das mangueiras na categoria 4SH atendem aos requisitos da EN ISO 1402, incluindo indicadores como pressão máxima e resistência à abrasão. Para selecionar uma mangueira adequada para as condições de trabalho, as seguintes características da mangueira precisam ser levadas em consideração:
Diâmetro nominal do canal. O indicador varia de 19 a 51 mm, dependendo do modelo. Este parâmetro é refletido na marcação: Mangueira RVD 4SH 25, 32, 38, etc.
Pressão de trabalho. RVD 4SH - Mangueira de altíssima pressão. Dependendo do diâmetro interno, esse valor varia de 250 a 420 atmosferas.
Pressão de ruptura. Para mangueiras com quatro camadas de reforço em espiral, esse número varia de 1100 a 1680 atmosferas.
Raio de curvatura. Este tipo de mangueira não é altamente flexível. O intervalo do indicador é de 280 a 700 mm.
Temperatura de operação. A maioria das mangueiras 4SH são adequadas para operação em uma faixa de temperatura de -40 a +100 graus. Um aumento de curto prazo para +120 graus é possível.
Diâmetro externo e interno. Selecione de acordo com o tipo de equipamento e o diâmetro de saída.
Você pode comprar a mangueira de alta pressão 4 SH EN 856 em um design padronizado ou encomendá-la para ser produzida de acordo com seus parâmetros individuais. Entre em contato conosco agora mesmo!
