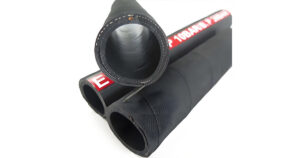

Mangueira hidráulica SAE 100 R4
Mangueira hidráulica SAE 100 R4 reforçada com tecido trançado e reforço em espiral de fio de aço.
SAE 100 R4 é usado para sucção e retorno de fluidos hidráulicos à base de petróleo e água para linhas de retorno de baixa pressão ou linhas de sucção. É feito de borracha resistente a óleo, o que permite suportar altas temperaturas e uma faixa de violação de -40°C a +100°C.
É constituído por três partes: tubo, reforço e cobertura. O tubo é feito de borracha sintética resistente a óleo, permitindo a fácil manipulação de fluidos à base de petróleo e água. O reforço é feito um fio helicoidal entre duas tranças de reforço têxtil para evitar o colapso da mangueira sob sucção. A capa é feita de borracha sintética resistente à abrasão e ao ozônio e pode suportar diversas condições climáticas que vão desde -40°F a 250°F. Nós fornecemos tamanhos de mangueira r4 de 3/4" a 4" de diâmetro interno (tamanhos maiores disponíveis somente mediante encomenda especial).
Estrutura SAE 100 R4:
Tubo: Borracha sintética resistente a óleo
Reforço: Um fio helicoidal entre duas tranças de reforço têxtil
Cobrir: Borracha sintética resistente à abrasão e ao ozono
Característica
Faixa de ID: 3/4" a 4" de diâmetro interno
Pressão de trabalho: 58 psi até 305 psi
Fator de segurança: 4:1
Faixa de temperatura: -40℃ a 100 ℃ (-40°F a +212°F)
Normas aplicáveis: Atende ou excede os requisitos da norma SAE 100R4
Especificações da mangueira SAE 100R4
| Número da peça | EU IA | DO | WP | PA | BR | Peso | |||
| Traço | Polegada | milímetros | milímetros | MPa | PSI | MPa | PSI | milímetros | kg/m |
| R4-12 | Mangueira de sucção e retorno SAE 100R4 de 3/4" | 19.1 | 34.9 | 2.1 | 305 | 8 | 1218 | 125 | 0.920 |
| R4-16 | Mangueira de sucção e retorno SAE 100R4 de 1" | 25.4 | 41.3 | 1.7 | 246 | 7 | 986 | 150 | 1.100 |
| R4-20 | Mangueira de sucção e retorno SAE 100R4 de 1-1/4" | 31.8 | 50.8 | 1.4 | 203 | 6 | 812 | 255 | 1.660 |
| R4-24 | Mangueira de sucção e retorno SAE 100R4 de 1-1/2" | 38.1 | 57.2 | 1.1 | 152 | 4 | 609 | 255 | 2.000 |
| R4-32 | Mangueira de sucção e retorno SAE 100R4 de 2" | 50.8 | 69.9 | 0.7 | 101 | 3 | 406 | 300 | 2.580 |
| R4-40 | Mangueira de sucção e retorno SAE 100R4 de 2-1/2" | 63.5 | 82.6 | 0.4 | 58 | 2 | 232 | 355 | 3.180 |
| R4-48 | Mangueira de sucção e retorno SAE 100R4 de 3" | 76.2 | 95.3 | 0.4 | 58 | 2 | 232 | 460 | 3.700 |
| R4-56 | Mangueira de sucção e retorno SAE 100R4 de 3-1/2" | 88.9 | 107.9 | 0.4 | 58 | 2 | 232 | 530 | 4.300 |
| R4-64 | Mangueira de sucção e retorno SAE 100R4 de 4" | 101.6 | 120.7 | 0.4 | 58 | 2 | 232 | 610 | 4.900 |

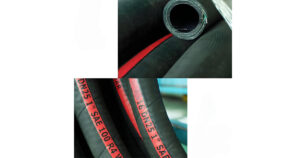

Exemplo de linha de marca contínua:
| MANGUEIRA DE SUCÇÃO SINOPULSE GR412 - SAE J517 100R4 3/4" (DN19) Pressão máx. 2,1 MPa (305 PSI) -2Q11- |
Download
CATÁLOGO DE MANGUEIRAS HIDRÁULICAS SINOPULSE
Fábrica Sinopulse
Matéria-prima:
Material de borracha importado Vietnã e Tailândia
Fio de aço de alta resistência à tração 2750Mpa de fábrica de primeira classe da China
Produtos de mangueiras hidráulicas potentes, seguros e estáveis
Boa dispersibilidade, alta pressão de rolamento e desempenho de pulso superior.
Excelente resistência ao óleo, resistência ao calor e resistência ao envelhecimento.
Excelente resistência à flexão e resistência à fadiga
Oficina de fábrica:
Sinopulse é um fabricante 100% de mangueiras hidráulicas e mangueiras industriais, incluindo todos os campos petrolíferos, agricultura, transporte, construção, mineração e silvicultura.
Produção diária de 500 mil metros de mangueiras, oficina com 40 mil m²
40 linhas de produção, envolvendo máquinas de juntas de alta velocidade, máquinas de trançar, máquinas espirais de alta velocidade, máquinas industriais automáticas Itália VP e equipamentos de teste de laboratório de série completa
120 trabalhadores qualificados, 6 engenheiros com 2 conselheiros técnicos de empresas internacionais famosas, 2 departamentos de controle de qualidade e 2 gerentes de armazém são parte de nosso adorável povo.
50 Vendas e três grupos de especialistas em logística atendem nossos clientes da Itália, Alemanha, Reino Unido, Espanha, EUA, Canadá, Brasil, Argentina, Panamá, Peru, Chile, Vietnã, Indonésia, Austrália, Romênia
Laboratório:
Nossa fábrica apresenta uma gama completa de equipamentos de testes de laboratório. Possui recursos laboratoriais avançados para realizar testes de qualidade de produtos e trabalhos de pesquisa e desenvolvimento para garantir qualidade de produto estável e excelente.
Após a compra das matérias-primas, testamos cada lote para garantir que ele atenda aos requisitos técnicos do nosso produto.
Após a produção, testamos cada mangueira, sua pressão de funcionamento e de ruptura, e realizamos um teste de pulso para cada pedido para garantir que ela seja qualificada como 100% após sair da fábrica.
Nós nos esforçamos para fornecer aos nossos clientes mangueiras de primeira linha, fazendo tudo o que podemos para garantir sua qualidade.
"Fazer com que nossos usuários finais se sintam confortáveis no uso e seguros ao dirigir!" é nosso objetivo comum.
Embalagem do produto:
1. Ao embalar mangueiras hidráulicas, caixas ou caixas de madeira de acordo com as necessidades do cliente.
2. Embalaremos a mangueira após terminar a produção da mangueira.
3. Geralmente, sacos tecidos e filmes plásticos são usados para embalagens.
4. Embalagens especiais podem ser fornecidas de acordo com as necessidades do cliente. Embalagem especial é uma solicitação dos clientes do Edible ACC Ording.
O que é SAE 100 R4?
Mangueira hidráulica SAE 100 R4 é usado principalmente para sucção e retorno de óleo em sistemas hidráulicos. Consiste em três partes: tubo interno, reforço e cobertura externa. O tubo interno é feito de borracha sintética preta, lisa e resistente a óleo de alta qualidade, sendo a mangueira R4 amplamente utilizada para distribuição de óleo. A camada de reforço é trançada com uma ou mais camadas têxteis de alta resistência com um fio helicoidal, o que evita que a mangueira se rompa sob vácuo. A cobertura externa é feita de borracha sintética resistente à abrasão e ao ozônio. Portanto, a vida útil da mangueira é mais longa.
Por que a mangueira SAE 100 R4 é ideal para uso em sucção e retorno
Esta mangueira SAE 100 R4 usa uma trança têxtil com fio de aço espiral para garantir fortes capacidades de sucção ou retorno. Sua capa de borracha sintética pode suportar uma variedade de condições climáticas de -40°F a 250°F. Sua construção robusta garante funções de sucção ou retorno eficazes, tornando-a uma escolha confiável para várias aplicações industriais onde eficiência e confiabilidade são cruciais.
