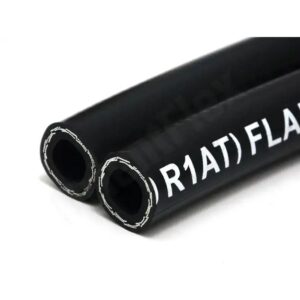

Mangueira hidráulica SAE 100R1AT / EN853 1SN
Mangueira hidráulica SAE 100 R1 é um mangueira hidráulica trançada com fio de aço simples. A câmara de ar e a tampa são feitas de borracha sintética, o que a torna antiabrasiva, resistente a óleos, combustíveis e condições atmosféricas.
Nossa mangueira R1 é fabricada de acordo com Padrão da Sociedade de Engenheiros Automotivos (SAE) para mangueiras de borracha de alta pressão para sistemas hidráulicos, atende ou excede os requisitos de SAE 100R1AT e EN853 1SN
Com pressão de trabalho de até 2300 PSI, a mangueira R1 é adequada para aplicações de média pressão, como equipamentos florestais, equipamentos de engenharia, etc.
Confiar SINOPULSE para suas necessidades de mangueira hidráulica R1.
De acordo com: ISO 1436 / DIN EN 853 tipo 1SN / SAE J517 tipo SAE 100R1 AT

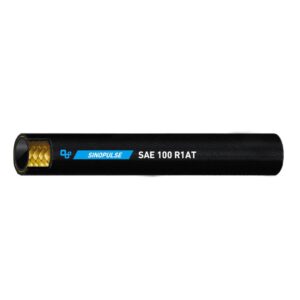

Estrutura de construção da mangueira SAE 100 R1 AT:
Tubo interno: borracha sintética resistente a óleo.
Reforço: 1 trança de fio de aço de alta resistência.
Cobrir: borracha sintética resistente às intempéries e ao óleo.
| Código da mangueira | Tamanho | Tamanho do traço | Identificação da mangueira | WD | DE da mangueira | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | NO | |||||||||
| milímetros | polegada | min | máx. | min | máx. | min | máx. | máx. | ||
| SAE100R1-01 | 5 | 3/16" | -3 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 |
| SAE100R1-02 | 6.3 | 1/4" | -4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 |
| SAE100R1-03 | 8 | 5/16" | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 |
| SAE100R1-04 | 10 | 3/8" | -6 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 |
| SAE100R1-05 | 12.5 | 1/2" | -8 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 |
| SAE100R1-06 | 16 | 5/8" | -10 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 |
| SAE100R1-07 | 19 | 3/4" | -12 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 |
| SAE100R1-08 | 25 | 1" | -16 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 |
| SAE100R1-09 | 31.5 | 1-1/4" | -20 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 |
| SAE100R1-10 | 38 | 1-1/2" | -24 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 |
| SAE100R1-11 | 51 | 2" | -32 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 |
| Código da mangueira | Pressão no trabalho | Pressão de prova | Pressão mínima de ruptura | Raio de curvatura mínimo | Peso | |||
|---|---|---|---|---|---|---|---|---|
| MPa | psi | MPa | psi | MPa | psi | milímetros | kg/m | |
| SAE100R1-01 | 21.0 | 3045 psi | 42 | 6090 | 84 | 12810 | 90 | 0.210 |
| SAE100R1-02 | 19.2 | 2780 psi | 38.5 | 5580 | 77 | 11165 | 100 | 0.250 |
| SAE100R1-03 | 17.5 | 2540 psi | 35 | 5075 | 70 | 10150 | 115 | 0.311 |
| SAE100R1-04 | 15.7 | 2280 psi | 31.5 | 4570 | 63 | 9135 | 125 | 0.360 |
| SAE100R1-05 | 14.0 | 2030 psi | 28 | 4060 | 56 | 8120 | 180 | 0.451 |
| SAE100R1-06 | 10.5 | 1520 psi | 21 | 3045 | 42 | 6090 | 205 | 0.519 |
| SAE100R1-07 | 8.7 | 1260 psi | 17.5 | 2540 | 35 | 5075 | 240 | 0.651 |
| SAE100R1-08 | 7.0 | 1015 psi | 14 | 2030 | 28 | 4060 | 300 | 0.909 |
| SAE100R1-09 | 4.3 | 620 psi | 8.7 | 1260 | 18 | 2540 | 420 | 1.300 |
| SAE100R1-10 | 3.5 | 510 psi | 7 | 1015 | 14 | 2030 | 500 | 1.690 |
| SAE100R1-11 | 2.6 | 380 psi | 5.2 | 750 | 11 | 1520 | 630 | 2.00 |
Fabricamos mangueiras que cumprem ou excedem a norma SAE 100R1. Se não encontrar os seus dados técnicos especificados na tabela abaixo, envie-nos os seus dados técnicos especificados.
Exemplo de linha de mangueira Sinopulse da marca R1:
MANGUEIRA HIDRÁULICA SINOPULSE GR1AT-3 SAE 100R1AT 3/16" (DN5) Pressão máx. 21 MPa (3045 PSI) -2Q11-
Característica
Alta qualidade: Nossa mangueira R1 é feita de borracha sintética de alta qualidade, tornando a mangueira resistente à abrasão, corrosão, intempéries, ozônio, envelhecimento e anti-torção.
Ampla faixa de temperatura: E o mangueira padrão SAE 100R1 A faixa de temperatura é de -40 ℃ a +100 ℃ (-40 °F a 212 °F), serviço intermitente de 120 °C (248 °F). Se você precisar de uma mangueira R1 com temperatura mais alta ou mais baixa, consulte nossa série de mangueiras de alta temperatura e série de mangueiras árticas de baixa temperatura, ou entre em contato conosco. Contamos com uma equipe profissional de P&D para atender às suas necessidades.
Alta pressão de trabalho: Quando você escolhe Mangueira r1 de 3/16 pol. (-03 traço), a pressão máxima de trabalho da nossa mangueira r1 pode atingir 3000 psi
Tamanho personalizado: Temos uma variedade de tamanhos de diâmetro interno para você escolher, variam de 3/16" a 2"
Mais seguro: Nossa mangueira R1 foi aprovada por MSHA e ISO 9001. O fator de segurança da mangueira R1 é 4:1, tornando-o muito mais seguro.
Aplicações
Usado para transportar fluidos hidráulicos de baixa e média pressão à base de óleo, ar ou água.
- Máquinas Industriais: As mangueiras SAE 100R1 são comumente usadas em máquinas industriais, como prensas hidráulicas, máquinas-ferramentas e sistemas transportadores. Essas mangueiras ajudam a transferir fluidos hidráulicos, operar vários componentes e garantir uma operação suave e confiável.
- Equipamentos de construção: Os sistemas hidráulicos são amplamente utilizados em máquinas de construção, como escavadeiras, carregadeiras e guindastes, e as mangueiras SAE 100R1 fornecem a potência hidráulica necessária para controlar o movimento de diferentes componentes, como lanças, caçambas e estabilizadores.
- Maquinaria agrícola: Tratores, colheitadeiras e outros equipamentos agrícolas dependem muito da hidráulica para funções como elevação, direção e operação de acessórios, e a mangueira SAE 100R1 é adequada para transferir fluido hidráulico nessas aplicações.
- Automotivo: As mangueiras SAE 100R1 também são usadas na indústria automotiva para sistemas de direção hidráulica, freios e suspensão. Essas mangueiras facilitam a transferência de fluido hidráulico para garantir a operação e o controle adequados desses sistemas.
Vista da fábrica
Matéria-prima:
Material de borracha importado Vietnã e Tailândia
Fio de aço de alta resistência à tração 2750Mpa de fábrica de primeira classe da China
Produtos de mangueiras hidráulicas potentes, seguros e estáveis
Boa dispersibilidade, alta pressão de rolamento e desempenho de pulso superior.
Excelente resistência ao óleo, resistência ao calor e resistência ao envelhecimento.
Excelente resistência à flexão e resistência à fadiga
Oficina de fábrica:
Sinopulse é um fabricante 100% de mangueiras hidráulicas e mangueiras industriais, incluindo todos os campos petrolíferos, agricultura, transporte, construção, mineração e silvicultura.
Produção diária de 500 mil metros de mangueiras, oficina com 40 mil m²
40 linhas de produção, envolvendo máquinas de juntas de alta velocidade, máquinas de trançar, máquinas espirais de alta velocidade, máquinas industriais automáticas Itália VP e equipamentos de teste de laboratório de série completa
120 trabalhadores qualificados, 6 engenheiros com 2 conselheiros técnicos de empresas internacionais famosas, 2 departamentos de controle de qualidade e 2 gerentes de armazém são parte de nosso adorável povo.
50 Vendas e três grupos de especialistas em logística atendem nossos clientes da Itália, Alemanha, Reino Unido, Espanha, EUA, Canadá, Brasil, Argentina, Panamá, Peru, Chile, Vietnã, Indonésia, Austrália, Romênia
Laboratório:
Nossa fábrica apresenta uma gama completa de equipamentos de testes de laboratório. Possui recursos laboratoriais avançados para realizar testes de qualidade de produtos e trabalhos de pesquisa e desenvolvimento para garantir qualidade de produto estável e excelente.
Após a compra das matérias-primas, testamos cada lote para garantir que ele atenda aos requisitos técnicos do nosso produto.
Após a produção, testamos cada mangueira, sua pressão de funcionamento e de ruptura, e realizamos um teste de pulso para cada pedido para garantir que ela seja qualificada como 100% após sair da fábrica.
Nós nos esforçamos para fornecer aos nossos clientes mangueiras de primeira linha, fazendo tudo o que podemos para garantir sua qualidade.
"Fazer com que nossos usuários finais se sintam confortáveis no uso e seguros ao dirigir!" é nosso objetivo comum.
Embalagem do produto:
1. Ao embalar mangueiras hidráulicas, caixas ou caixas de madeira de acordo com as necessidades do cliente.
2. Embalaremos a mangueira após terminar a produção da mangueira.
3. Geralmente, sacos tecidos e filmes plásticos são usados para embalagens.
4. Embalagens especiais podem ser fornecidas de acordo com as necessidades do cliente. Embalagem especial é uma solicitação dos clientes do Edible ACC Ording.
Download
Catálogo de Mangueiras Hidráulicas Sinopulse 2025
O que é SAE 100 R1?
SAE 100 R1 é uma mangueira hidráulica. Ela é feita para alta pressão. Ela move o fluido hidráulico de uma parte para outra. SAE significa Sociedade de Engenheiros Automotivos. Este grupo define as normas para mangueiras. O número 100 indica o nível de pressão. O código R1 significa que a mangueira possui uma única malha de aço trançado. A malha torna a mangueira resistente. Ela é utilizada em máquinas para construção, agricultura e indústria.
O que é SAE 100 R1 AT?
A mangueira hidráulica SAE 100 R1 AT é uma mangueira hidráulica. As letras AT significam "Tipo A – trançado de um fio". A mangueira possui uma trança de fio de aço para maior resistência. Ela segue as normas SAE de segurança e qualidade. Pode transportar fluidos à base de óleo, ar ou água. Muitos trabalhadores na agricultura, mineração e construção civil utilizam esta mangueira.
O que é mangueira SAE 100 R1?
A mangueira SAE 100 R1 é uma mangueira trançada de fio único. Possui um tubo interno de borracha. A borracha é resistente a óleo. Possui uma trança intermediária de fio de aço. A trança lhe confere resistência. Possui uma capa externa de borracha. A capa é resistente a intempéries e ao desgaste. Esta mangueira é utilizada em máquinas hidráulicas.
Quantos HP tem o R1-04?
Mangueiras não têm potência. Elas têm classificações de pressão. A mangueira R1-04 tem 1/4 de polegada de largura interna. Sua pressão de trabalho é de 2.750 PSI. Sua pressão de ruptura é de 11.000 PSI.
O que é mangueira 100 R1?
Mangueira 100 R1 é outro nome para mangueira SAE 100 R1. É uma mangueira trançada de fio único. Ela funciona sob alta pressão. Pode transportar petróleo bruto, óleo combustível, óleo lubrificante e anticongelante.
O que significam os números na mangueira hidráulica?
Os números indicam o tamanho e a classificação da mangueira. Eles indicam o diâmetro interno, a largura externa e o nível de pressão.
Qual é a classificação de pressão da mangueira SAE 100 R1?
A classificação varia de acordo com o tamanho. Uma mangueira de 3/8 de polegada trabalha a 3.000 PSI. Uma mangueira de 1/2 polegada trabalha a 2.300 PSI. Uma mangueira de 3/4 de polegada trabalha a 1.500 PSI. Uma mangueira de 1 polegada trabalha a 1.275 PSI.
Qual é a classificação de pressão de uma mangueira 100 R1?
A pressão depende do tamanho. Pode variar de 1.300 PSI a 3.600 PSI. Consulte a tabela do fabricante da mangueira para obter o valor correto.
O que é SAE 100 R1 AT?
A SAE 100 R1 AT é uma mangueira com uma única malha de aço trançado. É utilizada em máquinas que necessitam de média ou alta pressão. É comum em máquinas móveis e industriais.
Como leio o número de uma mangueira hidráulica?
O número na mangueira hidráulica indica o tamanho e a pressão. Por exemplo, "1/4 – WP 3000 PSI" significa que a mangueira tem 1/4 de polegada de largura interna. Isso significa que a mangueira pode trabalhar a 3.000 PSI.
Onde usar a mangueira SAE 100 R1?
Você pode usar a mangueira R1 em máquinas agrícolas. Pode ser usada em máquinas de escavação e elevação. Ela funciona com óleo, água ou fluidos mistos.
O que é uma mangueira R1?
A mangueira R1 é uma mangueira trançada de fio único. É feita para pressão média. Possui uma capa de borracha resistente. A capa protege a mangueira contra cortes e desgaste.
O que significa mangueira hidráulica SAE 100 R1 AT de 1/2 pol.?
O 1/2 significa que a mangueira tem 1/2 polegada de largura interna. O nome SAE 100 R1 AT significa que é uma mangueira trançada de fio único.
Quais são as especificações da mangueira R1?
A mangueira R1 opera em pressão média. A faixa de temperatura varia de -40 °C a +155 °C. O tubo interno é de borracha. A malha é de aço. A capa é de borracha, resistente às intempéries e ao desgaste.
O que é uma mangueira hidráulica R1?
A mangueira hidráulica R1 é composta por três partes. Possui um tubo de borracha resistente a óleo. Possui uma trança de fio de aço. Possui uma capa de borracha externa. A mangueira é resistente a óleo, calor e envelhecimento. Pode operar entre -40 °C e +100 °C.
Qual é a diferença entre as mangueiras hidráulicas R1 e R2?
A mangueira R1 possui uma malha de aço trançado. Funciona em média pressão. A mangueira R2 possui duas malhas de aço trançadas. Funciona em alta pressão.
Vocês fornecem tabelas de roscas para mangueiras SAE 100 R1?
Sim, a Sinopulse pode fornecê-las. A Sinopulse fabrica mangueiras SAE 100 R1. As mangueiras têm uma única malha de aço. Elas podem trabalhar até 3.600 PSI. Podemos fornecer manuais e tabelas técnicas, se necessário.
O que significam as mangueiras R1, R2, R3… R9?
Os códigos indicam o tipo de mangueira e o nível de pressão. R1 significa trança simples para pressão média. R2 significa duas tranças para pressão mais alta. Outros números indicam outras construções e usos.
Como é feita a mangueira SAE 100 R1?
A mangueira tem três camadas. A interna é de borracha resistente a óleo. A do meio é de malha de aço trançado. A externa é de borracha resistente a óleo, ozônio e desgaste. Isso torna a mangueira forte e durável.
Como crimpar o conector na mangueira SAE 100 R1?
Não é necessário cortar a tampa externa. Você pode crimpá-la com uma ferramenta de crimpagem. Você pode usar acoplamentos padrão ou da série W.
Como encontrar o melhor fabricante de mangueiras R1 ou R2?
Escolha um fabricante com certificados. Escolha um fabricante que ofereça suporte. Escolha um fabricante que exiba relatórios de testes.
Como comprar mangueiras R1 ou R2 de fábricas?
Primeiro, você precisa saber o que quer. Depois, precisa verificar os fornecedores e testar amostras. Você também pode visitar a fábrica. Depois disso, deve assinar um contrato. Se o seu pedido for pequeno, você pode comprar de um revendedor. O preço pode ser mais alto, mas é mais fácil.
Como posso encontrar fornecedores de mangueiras SAE 100 R1 para minha loja?
Você deve buscar qualidade estável. Você deve buscar preço justo. Você deve buscar bom serviço. A Sinopulse pode fornecer mangueiras SAE 100 R1 para o mundo todo.
O que é mangueira SAE 100R1 (R1AT)?
A SAE 100R1, também chamada de R1AT, R1 ou EN853 1SN, é uma mangueira hidráulica de média pressão. Ela atende à norma da Sociedade de Engenheiros Automotivos (SAE). É usada para transportar óleo hidráulico ou fluidos à base de água. Você pode encontrá-la em empilhadeiras, tratores, caminhões e máquinas de construção. Muitas mangueiras pretas com trançado de fios de aço são mangueiras R1. É uma peça hidráulica comum em máquinas.
Qual é a estrutura da mangueira R1?
A mangueira R1 possui três camadas. A camada interna do tubo é de borracha resistente a óleo. Ela impede que o óleo hidráulico danifique a mangueira. A camada intermediária é de malha de aço trançado. Ela ajuda a mangueira a manter a pressão. A camada externa é de borracha de alta qualidade. Ela protege as camadas internas contra desgaste, envelhecimento, sol e ozônio. A mangueira tem longa durabilidade, mesmo em ambientes externos.
Qual a diferença entre a mangueira SAE 100R1 e a mangueira de borracha comum?
Mangueiras de borracha comuns funcionam em baixa pressão, como água ou ar. Elas podem romper em sistemas hidráulicos de alta pressão. As mangueiras R1 possuem uma camada de arame de aço. Elas retêm mais pressão. São projetadas para sistemas hidráulicos. São mais seguras e duram mais do que as mangueiras comuns.
Qual é a diferença entre as mangueiras SAE 100R1 e R4?
R1 e R4 têm usos diferentes. R1 é para óleo de alta pressão, como da bomba para o cilindro. A mangueira R4 é para sucção ou retorno de óleo. Ela possui aço espiral em seu interior para evitar que se rompa. R4 é usada do tanque para a bomba. Você não deve substituir R4 por R1.
Qual é a diferença entre SAE 100R1 e R5?
A R5 também é uma mangueira de alta pressão, porém mais resistente. Possui duas camadas: reforço de aço na parte interna e revestimento de fibra ou outra malha externa. É mais resistente ao desgaste e a choques. A R5 é indicada para máquinas que exigem mais segurança, como mineração ou equipamentos pesados.
Quais fluidos a mangueira R1 pode transportar?
A mangueira R1 transporta óleo hidráulico à base de minerais e fluidos à base de água. A maioria dos sistemas hidráulicos convencionais pode utilizá-la. Ela não deve transportar gasolina, diesel ou gás comprimido, a menos que o fabricante permita.
Quais máquinas ou indústrias usam mangueira R1?
A mangueira R1 é utilizada em diversas máquinas, como tratores, colheitadeiras, escavadeiras, carregadeiras, empilhadeiras, máquinas-ferramentas, estações hidráulicas e injetoras.
Qual é a pressão de trabalho e de ruptura da mangueira R1?
A pressão depende do tamanho da mangueira. Mangueiras pequenas, como 3/16 de polegada, podem suportar cerca de 250 bar (3600 psi). A pressão de ruptura é cerca de 4 vezes a pressão de trabalho, em torno de 1000 bar (14500 psi). Mangueiras maiores, como ½ polegada, podem suportar apenas 160 bar. Escolha o tamanho de acordo com as necessidades de pressão.
Qual é a faixa de temperatura da mangueira R1?
A mangueira R1 funciona de -40 °C a 100 °C. Não racha no frio. Não amolece no calor. Esta faixa é compatível com a maioria das máquinas e equipamentos móveis.
A SAE 100R1 e a EN853 1SN podem substituir uma à outra?
Sim. SAE é o padrão americano. EN853 1SN é o padrão europeu. Eles têm a mesma estrutura, tamanho e pressão. Muitos fabricantes marcam ambos os padrões. Você pode substituir um pelo outro no local.
Quais marcas de mangueiras o R1-04 pode substituir?
R1-04 significa mangueira R1 com diâmetro interno de ¼ de polegada (6 mm). Pode substituir muitas marcas, como Aeroquip FC211, Parker série 421 e Weatherhead H104. Se o tamanho e as conexões forem iguais, elas podem ser usadas de forma intercambiável.
Quais conexões funcionam com a mangueira R1?
Utilize conexões feitas para mangueiras trançadas R1. Elas são crimpadas na mangueira. Os tipos comuns são roscados ou engates rápidos. As conexões devem ser do tamanho certo para a mangueira e estar bem crimpadas. Caso contrário, pode haver vazamento de óleo ou falha da mangueira.
Quais são os tamanhos comuns de mangueira R1?
Os tamanhos comuns são R1-04, R1-06 e R1-10. Divida o número por 4 para obter polegadas: R1-04 tem ¼ de polegada (6 mm), R1-06 tem ⅜ de polegada (10 mm) e R1-10 tem ⅝ de polegada (16 mm). Esses tamanhos são fáceis de comprar e substituir.
Tamanhos diferentes têm limites de pressão diferentes?
Sim. Mangueiras pequenas retêm mais pressão. Mangueiras grandes retêm menos pressão por área. Por exemplo, uma mangueira R1 de ¼ de polegada pode suportar 250 bar. Uma mangueira R1 de ½ polegada pode suportar 160 bar. Sempre verifique a pressão antes de substituir ou projetar uma tubulação.
Como escolher uma mangueira hidráulica R1?
Verifique a pressão, o fluxo, o diâmetro e o comprimento da mangueira do sistema R1. Observe também se há dobras ou atrito no caminho de instalação. A temperatura da sua aplicação também precisa ser considerada, como calor, frio ou sol.
Como fazer a manutenção da mangueira R1?
Verifique se há rachaduras, saliências, desgaste ou vazamentos na mangueira r1. Verifique as braçadeiras e os suportes. Fique atento a ruídos estranhos e observe se há vazamentos nas conexões. Mantenha a mangueira limpa. Evite pressão excessiva e dobras frequentes.
Quanto tempo dura uma mangueira R1?
A vida útil da mangueira R1 é normalmente de 3 a 5 anos. Calor excessivo, vibração, sol ou produtos químicos reduzem sua vida útil. Verifique as mangueiras regularmente para decidir se é necessário substituí-las.
Como substituir uma mangueira R1?
Escolha uma mangueira r1 nova e certificada. Combine as conexões e faça a crimpagem corretamente. Libere a pressão antes de remover a mangueira antiga. Remova o ar do sistema após a instalação. Teste primeiro em baixa pressão. Use normalmente somente após não haver vazamentos.
Como escolher um fabricante confiável de mangueiras SAE 100R1?
Você pode verificar certificações como ISO9001 ou MSHA. E verificar a qualidade da produção e a estabilidade dos materiais. Muitos fabricantes testam cada lote quanto à pressão e ruptura. Você pode solicitar o vídeo do teste da mangueira. Depois, confira as avaliações e os clientes de longa data. Bons fabricantes oferecem suporte e produtos confiáveis.
