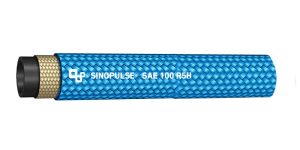

Mangueira hidráulica SAE 100R5
Mangueira hidráulica com revestimento têxtil SAE 100R5 apresenta uma trança de fio de aço de alta resistência reforçada com uma capa de camada protetora de tecidos trançados. Adequado para temperaturas variando de -40 ° F a +250 ° F, ele pode suportar pressões de até 3.000 psi e pressões de ruptura de até 12.000 psi, dependendo do diâmetro da mangueira, variando de 3/16" a 3". Compatível com conexões de extremidade de mangueira R5.
Construção da mangueira SAE 100R5:
Tubo: feito de borracha sintética preta, que é resistente a óleo e calor e tem excelentes propriedades de transporte de óleo.
REFORÇO: Feito de uma única camada de fio de aço trançado de alta resistência, dando à mangueira uma construção resistente para aplicações de média pressão.
Cobrir: Feito de tecidos trançados que tornam a mangueira resistente ao clima e ao ozônio, tornando a mangueira resistente a mofo e óleo. Enquanto isso, as mangueiras de cobertura têxtil são projetadas para durabilidade e flexibilidade
Faixa de temperatura: -40°F/-40°C a 212°F/100°C (+248°F/120°C máx.)
Freio a ar: -40° a 200° F
Óleo quente (tamanhos -04 a -16): -40° a 302° F
Óleo quente (tamanhos -20 a -32): -40° a 250 ° F
Fator de segurança: 4:1
As classificações de mangueiras incluem: SAE 100R5, SAE J1402 tipo AII; SAE J1402, DOT FMVSS 106 AII para freio a ar de caminhão (-04 a -12)
Acoplamentos recomendados: R5
Principais aplicações: Hidráulica de média pressão Óleos à base de petróleo, lubrificantes, lubrificantes superaquecidos e linhas de água e ar.
Mangueira hidráulica reforçada com fio de aço SAE 100 R5 é adequado para óleo hidráulico de média pressão à base de petróleo, lubrificante, lubrificante superaquecido e linhas de água e ar para freios a ar, direção hidráulica, filtros de combustível, turbocompressores, cilindros e outros óleos hidráulicos impactados em veículos comerciais pesados e caminhões de transporte. Por exemplo:
- Máquinas de construção: como escavadeiras, carregadeiras, empilhadeiras, etc.
- Maquinaria agrícola: como tratores, colheitadeiras, máquinas de irrigação, etc.
- Indústria petroquímica: oleodutos de petróleo e gás natural, oleodutos químicos, etc.
- Indústria automobilística: sistema de freio de automóvel, sistema de direção hidráulica, sistema de suspensão hidráulica, etc.
A especificação da mangueira hidráulica com cobertura têxtil trançada de fio SAE 100 R5
| Código | Tamanho | Diâmetro interno | Diâmetro externo | Pressão no trabalho | Pressão de ruptura | Raio de curvatura | Peso | Comprimento | Código de Virola e Encaixe | |||||
| # | Traço | milímetros | Polegada | milímetros | milímetros | bar | psi | bar | psi | milímetros | kg/m² | eu | Código | Código |
| Mangueira hidráulica SAE 100R5 3/16″-R5-03 | R5-03 | 4.8 | 3/16″ | 4.6-5.4 | 12.7-13.7 | 210 | 3045 | 840 | 12180 | 75 | 0.130 | 50/100 | ××××8-××-03 | 00518-03 |
| Mangueira hidráulica 1/4″ SAE 100R5 -R5-04 | R5-04 | 6.4 | 1/4″ | 6.2-7.0 | 14.3-15.3 | 210 | 3045 | 840 | 12180 | 85 | 0.160 | 50/100 | ××××8-××-04 | 00518-04 |
| Mangueira hidráulica SAE 100R5 5/16″-R5-05 | R5-05 | 7.9 | 5/16″ | 7.7-8.5 | 16.7-17.6 | 157 | 2277 | 628 | 9106 | 100 | 0.200 | 50/100 | ××××8-××-05 | 00518-05 |
| Mangueira hidráulica SAE 100R5 13/32″-R5-06 | R5-06 | 10.3 | 13/32″ | 10.3-11.1 | 18.9-20.0 | 140 | 2030 | 560 | 8120 | 115 | 0.240 | 50/100 | ××××8-××-06 | 00518-06 |
| Mangueira hidráulica SAE 100R5 1/2″-R5-08 | R5-08 | 12.7 | 1/2″ | 12.3-13.5 | 22.8-24.0 | 122 | 1769 | 488 | 7076 | 140 | 0.350 | 50/100 | ××××8-××-08 | 00518-08 |
| Mangueira hidráulica SAE 100R5 5/8″-R5-10 | R5-10 | 15.9 | 5/8″ | 15.5-16.7 | 26.8-28.0 | 105 | 1523 | 420 | 6090 | 165 | 0.450 | 50/100 | ××××8-××-10 | 00518-10 |
| Mangueira hidráulica SAE 100R5 7/8″-R5-14 | R5-14 | 22.2 | 7/8″ | 22.2-23.3 | 30.6-32.2 | 56 | 812 | 224 | 3248 | 185 | 0.400 | 50/100 | ××××8-××-12 | 00518-12 |
| Mangueira hidráulica SAE 100R5 de 1 1/8″-R5-16 | R5-16 | 28.6 | 1-1/8″ | 28.6-29.8 | 37.3-38.9 | 43 | 624 | 172 | 2494 | 230 | 0.550 | 50 | ××××8-××-16 | 00518-16 |
| Mangueira hidráulica SAE 100R5 de 1 3/8″-R5-20 | R5-20 | 34.9 | 1-3/8″ | 34.9-36.1 | 43.7-45.2 | 35 | 508 | 140 | 2030 | 265 | 0.700 | 50 | ××××8-××-20 | 00518-20 |
| Mangueira hidráulica SAE 100R5 de 1 13/16″-R5-24 | R5-24 | 46.0 | 1-13/16″ | 46.0-47.2 | 55.2-57.6 | 24 | 348 | 96 | 1392 | 335 | 0.990 | 50 | ××××8-××-24 | 00518-24 |
Exemplo de linha de marca contínua:
| MANGUEIRA HIDRÁULICA SINOPULSE GR5-3 SAE 100R5 3/16″ (DN5) Máx. WP 21MPa (3045PSI) -2T11- |
Encontre um confiável fábrica de mangueiras. Quaisquer requisitos e problemas podem nos perguntar a qualquer momento.
A mangueira revestida em tecido SAE 100R5 é uma mangueira hidráulica de média pressão adequada para uso com fluidos hidráulicos à base de petróleo, água, óleos e sistemas pneumáticos (revestimento têxtil).
nosso tipo de mangueira SAE 100R5 de alta temperatura para temperaturas de até 302 graus.
Matéria-prima:
Material de borracha importado Vietnã e Tailândia
Fio de aço 2750Mpa de alta resistência à tração da fábrica de primeira classe da China
Produtos de mangueiras hidráulicas potentes, seguros e estáveis
Boa dispersibilidade, alta pressão de rolamento e desempenho de pulso superior.
Excelente resistência ao óleo, resistência ao calor e resistência ao envelhecimento.
Excelente resistência à flexão e resistência à fadiga
Oficina de fábrica:
Sinopulse é um fabricante 100% de mangueiras hidráulicas e mangueiras industriais, incluindo todos os campos petrolíferos, agricultura, transporte, construção, mineração e silvicultura.
Produção diária de 500 mil metros de mangueiras, oficina com 40 mil m²
40 linhas de produção, envolvendo máquinas de juntas de alta velocidade, máquinas de trançar, máquinas espirais de alta velocidade, máquinas industriais automáticas Itália VP e equipamentos de teste de laboratório de série completa
120 trabalhadores qualificados, 6 engenheiros com 2 conselheiros técnicos de empresas internacionais famosas, 2 departamentos de controle de qualidade e 2 gerentes de armazém são parte de nosso adorável povo.
50 Vendas e três grupos de especialistas em logística atendem nossos clientes da Itália, Alemanha, Reino Unido, Espanha, EUA, Canadá, Brasil, Argentina, Panamá, Peru, Chile, Vietnã, Indonésia, Austrália, Romênia
Laboratório:
Nossa fábrica apresenta uma gama completa de equipamentos de testes de laboratório. Possui recursos laboratoriais avançados para realizar testes de qualidade de produtos e trabalhos de pesquisa e desenvolvimento para garantir qualidade de produto estável e excelente.
Após a compra da matéria-prima, testamos cada lote para garantir que atendem aos requisitos técnicos do nosso produto.
Após a produção, testamos cada mangueira, sua pressão de funcionamento e de ruptura, e realizamos um teste de pulso para cada pedido para garantir que ela seja qualificada como 100% após sair da fábrica.
Nós nos esforçamos para fornecer aos nossos clientes mangueiras de primeira linha, fazendo tudo o que podemos para garantir sua qualidade.
“Deixe nossos usuários finais se sentirem confortáveis no uso e seguros ao dirigir!” é o nosso objetivo comum.
Embalagem do produto:
1. Ao embalar mangueiras hidráulicas, caixas ou caixas de madeira de acordo com as necessidades do cliente.
2. Embalaremos a mangueira após terminar a produção da mangueira.
3. Geralmente, sacos tecidos e filmes plásticos são usados para embalagens.
4. Embalagens especiais podem ser fornecidas de acordo com as necessidades do cliente. Embalagem especial é uma solicitação dos clientes do Edible ACC Ording.
O que é mangueira hidráulica R5?
A mangueira hidráulica R5 é uma mangueira usada em sistemas hidráulicos e é tipicamente projetada para lidar com fluidos hidráulicos à base de petróleo, óleo e água. Ela utiliza um único reforço de trança de fio de aço para flexibilidade e alta resistência à pressão, tornando-a adequada para aplicações hidráulicas de média pressão.
O que significa SAE 100?
SAE 100 é comumente chamado de padrão da Society of Automotive Engineers (SAE) para mangueiras hidráulicas. Ele especifica os requisitos de construção, desempenho e dimensões para mangueiras usadas em sistemas hidráulicos para garantir que elas possam suportar pressões e condições específicas para uma operação segura e eficiente.
Quais qualidades estão disponíveis para mangueiras hidráulicas?
Mangueiras hidráulicas geralmente não são classificadas de forma padronizada. Em vez disso, elas são categorizadas com base na capacidade de pressão (baixa, média, alta e muito alta), faixa de temperatura e compatibilidade com diferentes tipos de fluidos hidráulicos.
O que é mangueira hidráulica SAE 100R5?
A mangueira hidráulica reforçada com arame SAE 100 R5 é adequada para óleos à base de petróleo. Também é usada como linha de água e ar. É comumente usada para freios a ar, direção hidráulica, filtros de combustível, cilindros, etc. em vários veículos. A mangueira R5 consiste em três partes: tubo interno, reforço e cobertura externa. O tubo é feito de borracha sintética preta. Portanto, é resistente a óleo e calor. E o reforço é uma camada de fio de aço trançado de alta resistência. A mangueira então tem uma estrutura resistente. Portanto, pode ser muito forte e pode suportar pressão mais alta. E a camada externa é de fibra trançada, o que torna a mangueira resistente ao clima e ao ozônio. Além disso, a cobertura de tecido protege o fio de aço de impacto externo e extrusão.
Quais são as aplicações da mangueira hidráulica R5
A mangueira hidráulica SAE 100 R5 pode ser usada em empilhadeiras, motores hidráulicos, máquinas de extração de campos de petróleo, máquinas de mineração/rodovias/construção e assim por diante.
O que é mangueira SAE 100 R5?
A mangueira SAE 100 R5 é uma mangueira hidráulica que atende aos padrões definidos pela Society of Automotive Engineers (SAE) para mangueiras trançadas de fio único. Ela é projetada para uso na indústria de transporte e é normalmente adequada para óleo hidráulico de média pressão à base de petróleo, lubrificante, lubrificante superaquecido e linhas de água e ar para freios a ar, direção hidráulica, filtros de combustível, turbocompressores, cilindros e outras aplicações com impacto de choque em veículos comerciais pesados e caminhões de transporte. A mangueira normalmente tem um tubo interno de borracha sintética resistente a óleo, uma camada de reforço de trança de fio de aço e uma capa externa feita de fibra trançada resistente às intempéries.
Qual é a pressão de trabalho do R5-24?
A mangueira R1-04 tem um diâmetro interno de 1-13/16”, uma pressão de trabalho de 348 psi e uma pressão de ruptura de 1392 psi.
O que é mangueira 100R5?
Uma mangueira 100 R5 é uma mangueira hidráulica definida pela especificação SAE (Society of Automotive Engineers) 100 R5. É uma mangueira trançada de fio de aço de alta pressão adequada para manuseio de fluidos hidráulicos à base de petróleo, óleo e água.
O que significam os números em uma mangueira hidráulica?
Os números nas mangueiras hidráulicas indicam o tamanho da mangueira. Eles geralmente se referem ao diâmetro interno, diâmetro externo e classificação de pressão da mangueira
Qual é a classificação de pressão da mangueira SAE 100 R5?
A classificação de pressão de uma mangueira hidráulica 100 R15 varia dependendo do seu diâmetro, mas normalmente varia de cerca de 3045 psi (diâmetro menor) a 348 psi (diâmetro maior). É importante consultar as especificações do fabricante para a classificação de pressão exata que corresponde a um tamanho de mangueira específico.
o que é sae 100r5?
SAE 100 R1 AT é uma especificação de mangueira hidráulica desenvolvida pela Society of Automotive Engineers (SAE). A mangueira consiste em um reforço de trança de fio de aço coberto com uma camada de fibra e é projetada para lidar com aplicações de alta pressão.
Como leio o número de uma mangueira hidráulica?
Os números de mangueiras hidráulicas geralmente indicam as especificações de uma mangueira, incluindo seu diâmetro, classificação de pressão e tipo. Por exemplo, uma mangueira rotulada como “1/2-WP 1769 PSI” significa que ela tem um diâmetro interno de 1/2 polegada, tamanho 08 e uma pressão de trabalho de 1769 PSI.
O que é mangueira SAE 100 R5?
A mangueira SAE 100 R5 é uma mangueira hidráulica especificada pela Norma 100 R5 da Society of Automotive Engineers (SAE). Ela consiste em um único reforço de trança de fio de aço e é projetada para lidar com aplicações hidráulicas de alta pressão com faixas de temperatura e classificações de pressão específicas.
Onde usar a mangueira SAE 100 R5
A mangueira hidráulica revestida de tecido SAE 100R5 é uma mangueira hidráulica trançada simples e revestida de tecido usada em uma ampla variedade de aplicações de média pressão, incluindo o fornecimento de fluidos hidráulicos à base de petróleo, ar e água (em pressões especificadas) para freios a ar, direção hidráulica, linhas de óleo de turbina e cilindros de cabine basculante.
Como é feita a mangueira SAE 100 R5
A mangueira R5 consiste em três partes: o tubo interno, o reforço e a capa. A mangueira é feita de borracha sintética preta. Portanto, é resistente a óleo e calor. O reforço é uma camada de fio de aço trançado de alta resistência. Então a mangueira tem uma estrutura resistente. Portanto, pode ser muito forte e pode suportar pressão mais alta. E a camada externa é de fibra trançada, o que torna a mangueira resistente ao clima e ao ozônio. Além disso, a capa de tecido protege o fio de aço de impacto externo e extrusão.
O que é mangueira SAE 100R5 para uso geral/caminhão
Mangueira de uso geral/caminhão SAE 100R5 Recomendada para freios a ar, combustível, linhas de graxa, óleos de petróleo de alta temperatura e aplicações hidráulicas de média pressão
Intercâmbios com: Weatherhead H069, Aeroquip 1503 e Parker 201.
