NPSM DİŞİ 60°KON (21611)
NPSM DİŞİ 60°KON (21611)
Malzeme: karbon çeliği, paslanmaz çelik, pirinç;
Yüzey İşlemi: galvanizli Sarı Çinko, Siyah Çinko, Cr6 içermeyen Çinko ve Nikel;
Başvuru: makine, petrol sahası, maden, bina, ulaşım, gıda ve diğer endüstrilerin hidrolik ve sıvı taşıma sistemlerinde yaygın olarak kullanılmaktadır.

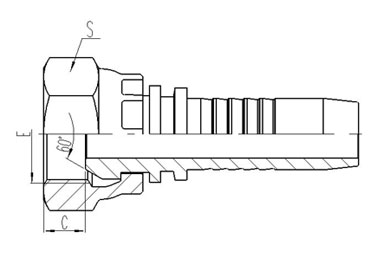

Ürün Özellikleri:
|
|
e |
HORTUM DELİĞİ |
BOYUTLAR |
||
|
PARÇA NO. |
İPLİK E |
DN |
DASH |
C |
S |
|
21611-04-04 |
1/4"X18 |
6 |
04 |
4.6 |
19 |
|
21611-04-06 |
1/4"X18 |
10 |
06 |
4.6 |
19 |
|
21611-06-04 |
3/8"X18 |
6 |
04 |
6 |
22 |
|
21611-06-05 |
3/8"X18 |
8 |
05 |
6 |
22 |
|
21611-06-06 |
3/8"X18 |
10 |
06 |
6 |
22 |
|
21611-08-08 |
1/2"X14 |
12 |
08 |
7.5 |
27 |
|
21611-12-10 |
3/4"X14 |
16 |
10 |
8.9 |
32 |
|
21611-12-12 |
3/4"X14 |
20 |
12 |
8.9 |
32 |
|
21611-16-12T |
1" X11,5 |
20 |
12 |
10.5 |
41 |
|
21611-16-16 |
1" X11,5 |
25 |
16 |
10.5 |
41 |
|
21611-20-20 |
1,1/4"X11,5 |
32 |
20 |
11.2 |
50 |
|
21611-24-20T |
1,1/2"X11,5 |
32 |
20 |
11.2 |
55 |
|
21611-24-24 |
1,1/2"X11,5 |
38 |
24 |
11.2 |
55 |
|
21611-32-32 |
2" X11,5 |
51 |
32 |
11.2 |
70 |
Not: 1. Örgülü hortumlarla kullanım için. 2. Spiral hortumlarla kullanıldığında hortum bağlantı parçası seri numarası 21612-xx-xx'tir;
