90°NPSM FEMELLE 60°CONE (21691)
90°NPSM FEMELLE 60°CONE (21691)
Matériau : acier au carbone, acier inoxydable, laiton ;
Traitement de surface : galvaniser le zinc jaune, le zinc noir, le zinc sans Cr6 et le nickel ;
Application : Largement utilisé dans les systèmes hydrauliques et de transport de fluides des machines, des champs pétrolifères, des mines, du bâtiment, des transports, de l'industrie alimentaire et d'autres industries.

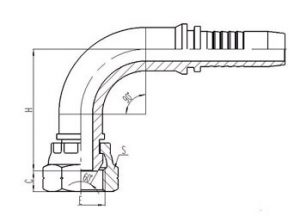

Spécification des produits :
|
|
E |
ORIFICE DU TUYAU |
DIMENSIONS |
|||
|
PART NO. |
FIL E |
DN |
DASH |
C |
S |
H |
|
21691-04-04 |
1/4"X18 |
6 |
04 |
4.6 |
19 |
40.5 |
|
21691-06-04 |
3/8"X18 |
6 |
04 |
6 |
22 |
37.7 |
|
21691-06-05 |
3/8"X18 |
8 |
05 |
6 |
22 |
40.7 |
|
21691-06-06 |
3/8"X18 |
10 |
06 |
6 |
22 |
45.3 |
|
21691-08-08 |
1/2"X14 |
12 |
08 |
7.5 |
27 |
53.2 |
|
21691-12-10 |
1/2"X14 |
16 |
10 |
8.9 |
32 |
53.5 |
|
21691-12-12 |
3/4"X14 |
20 |
12 |
8.9 |
32 |
69.1 |
|
21691-16-12T |
1" X11,5 |
20 |
12 |
10.5 |
41 |
64.5 |
|
21691-16-16 |
1" X11,5 |
25 |
16 |
10.5 |
41 |
75 |
|
21691-20-20 |
1,1/4"X11,5 |
32 |
20 |
11.2 |
50 |
86 |
|
21691-24-24 |
1,1/2"X11,5 |
38 |
24 |
11.2 |
55 |
101.5 |
|
21691-32-32 |
2" X11,5 |
51 |
32 |
11.2 |
70 |
124.5 |
Remarque : 1. Pour une utilisation avec des tuyaux tressés. 2. S'il est utilisé avec des flexibles spiralés, le numéro de série du raccord de flexible est 21692-xx-xx
