Raccords BSP britanniques

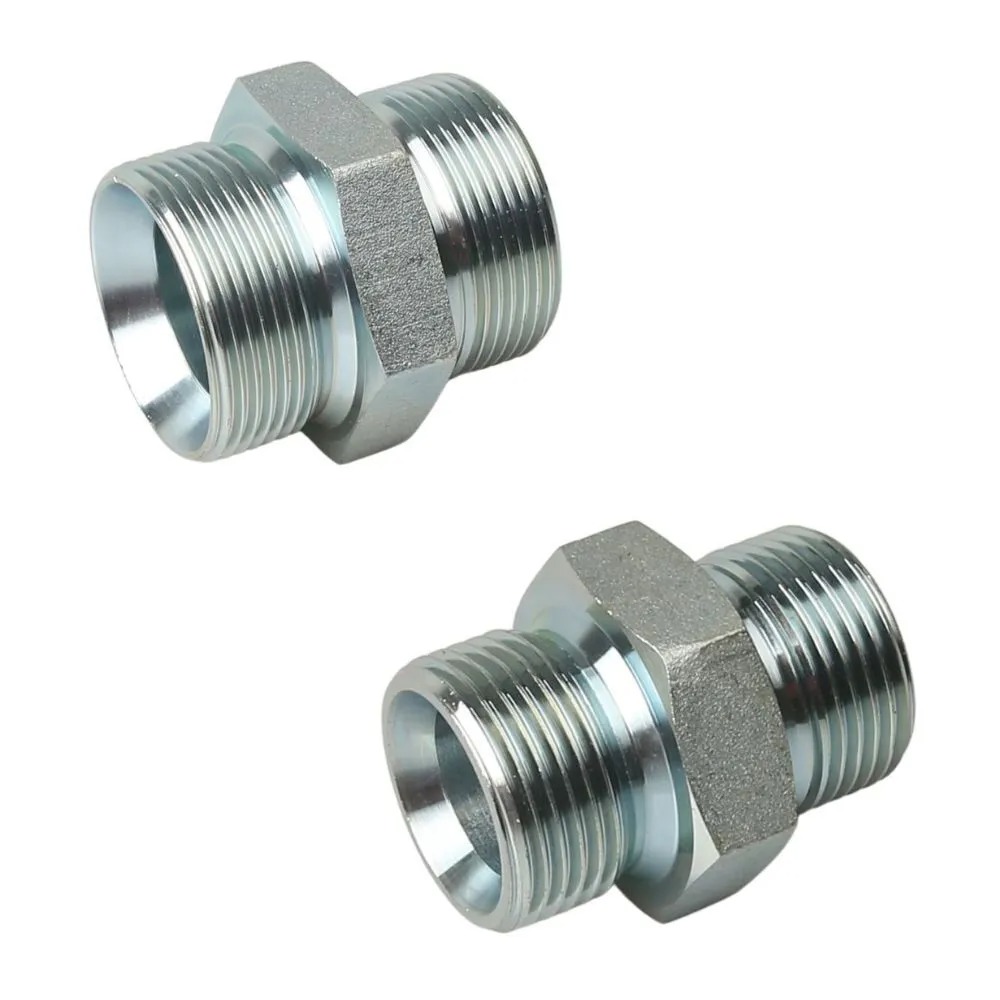

Raccords BSP
Sinopulse propose une vaste gamme de raccords en acier inoxydable conformes à la norme britannique BSP (British Standard Pipe). Nos raccords BSP sont fabriqués en acier inoxydable de haute qualité et résistent aux conditions de travail les plus exigeantes.
Raccord parallèle de tuyau standard britannique (BSPP)
Nous proposons une vaste gamme d'adaptateurs BSPP (British Standard Pipe Parallel). Ces raccords résistent à des pressions élevées et à des températures importantes. Les tubes à filetage parallèle BSPP sont disponibles en plusieurs tailles et modèles pour répondre à vos besoins spécifiques.
L'élément clé des flexibles hydrauliques est un raccordement correct. Des raccords incompatibles peuvent provoquer des fuites et endommager l'équipement. Votre flexible utilise probablement un filetage BSP (British Standard Pipe).
Que sont les filetages de tuyauterie conformes à la norme britannique ?
Le domaine de l'ingénierie repose largement sur l'utilisation de méthodes et de normes de mesure reconnues pour évaluer les produits. La norme britannique BSTP (British Standard Pipe) est l'une des normes de filetage les plus répandues au niveau international. Elle est utilisée pour l'étanchéité et le raccordement des tuyaux et des raccords, ainsi que pour les systèmes de tuyauterie. Les filetages conformes à cette norme permettent l'assemblage par emboîtement d'un filetage extérieur (filetage mâle) sur un filetage intérieur (filetage femelle).
Ce type de raccord fileté est courant dans les équipements fabriqués en Europe, bien qu'on le trouve également aux États-Unis.
Types de filetages de tuyauterie conformes aux normes britanniques
Il existe deux types de filetages : les filetages parallèles, dont la largeur reste constante sur toute la longueur du produit, et les filetages coniques, dont le diamètre varie (augmentant ou diminuant). Les filetages coniques sont désignés par la lettre " R ", et les filetages parallèles par la lettre " G "."
Vous verrez souvent les filetages parallèles désignés comme filetages parallèles de la norme britannique pour les tuyaux (BSPP), et les filetages coniques comme filetages coniques de la norme britannique pour les tuyaux (BSPT).
Un filetage mâle BSPP peut s'emboîter dans un filetage femelle BSPT à condition que ce dernier ne tourne pas. Dans le cas contraire, l'accouplement sera impossible en raison de la forme de l'extrémité du filetage femelle.
Les filetages BSPT sont très similaires à un autre type de raccord fileté appelé NPT. Cependant, les filetages BSPT britanniques ont un angle de flanc de 55 degrés, tandis que les filetages NPT ont un angle de flanc de 60 degrés.
Les deux types de filetages peuvent être utilisés pour les filetages d'engagement et les filetages longs. Les filetages longs s'engagent par compression du matériau entre les surfaces extérieure et intérieure du filetage. Les filetages d'engagement relient simplement deux filets.
Dimensionnement des filetages BSP
Les filetages de tuyauterie standard britanniques existent en au moins 41 tailles, de 1/16 à 18. Ils étaient à l'origine nommés en fonction du diamètre intérieur de la vis (en pouces), mais cette convention de dénomination n'est plus applicable car les fabricants modernes produisent souvent des vis à parois plus fines.
Pour déterminer le diamètre d'un filetage, il faut mesurer son diamètre extérieur (en pouces), soustraire un quart de pouce, puis compter le nombre de filets par pouce. Vous pouvez ensuite comparer ce résultat avec un tableau de conversion des tailles impériales et métriques.
Sinopulse vous aide à résoudre les problèmes de tuyauterie conformes aux normes britanniques
Les unités impériales et métriques étant des normes internationales largement reconnues, il est fort probable qu'au moins certaines pièces de votre équipement utilisent des filetages impériaux ou métriques. C'est pourquoi Sinopulse dispose d'un stock important de filetages parallèles impériaux et, grâce à notre longue expérience, nous pouvons identifier avec précision les filetages impériaux et les dimensions spécifiques utilisés dans votre équipement.
