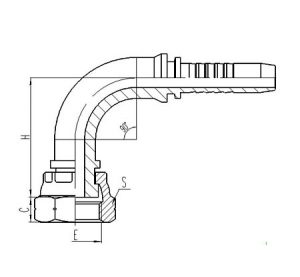

SELO PLANO FÊMEA 90° BSP (22291)
SELO PLANO FÊMEA 90° BSP (22291)
Material: aço carbono, aço inoxidável, latão;
Tratamento de superfície: galvanizar Zinco Amarelo, Zinco Preto, Zinco sem Cr6 e Níquel;
Aplicativo: amplamente utilizado no sistema de transporte hidráulico e de fluidos de máquinas, campos petrolíferos, minas, construção, transporte, alimentos e outras indústrias.
Especificação de produtos:
|
|
E |
FURO DA MANGUEIRA |
DIMENSÃO S |
|||
|
PARTE NO. |
LINHA E |
DN |
TRAÇO |
C |
S |
H |
|
22291-04-04 |
G1/4″X19 |
6 |
04 |
8 |
19 |
34 |
|
22291-06-05 |
G3/8″X19 |
8 |
05 |
9 |
22 |
38.5 |
|
22291-06-06 |
G3/8″X19 |
10 |
06 |
9 |
22 |
40.8 |
|
22291-08-08 |
G1/2″X14 |
12 |
08 |
10.5 |
27 |
48 |
|
22291-10-10 |
G5/8″X14 |
16 |
10 |
12 |
30 |
54 |
|
22291-12-12 |
G3/4″X14 |
20 |
12 |
13.5 |
32 |
63.5 |
|
22291-16-16 |
G1″X11 |
25 |
16 |
15.5 |
41 |
70 |
|
22291-20-20 |
G1.1/4″X11 |
32 |
20 |
15.5 |
50 |
82.5 |
|
22291-24-24 |
G1.1/2″X11 |
38 |
24 |
17.5 |
55 |
97.5 |
Observação: 1. Para uso com mangueiras trançadas. 2. Se usado com mangueiras espirais, o número de série da conexão da mangueira é 22292-xx-xx.
